Tester okablowania i miernik mocy optycznej LCD, RJ-45, RJ-11, BNC z szukaczem par, pióro świetlne VFL NOYAFA NF-8508

NOYAFA NF-8508 to zaawansowane narzędzie diagnostyczne przeznaczone do kompleksowej obsługi sieci.

• Mapowanie przewodów i test ciągłości: Sprawdza stan kabli Cat5 i Cat6. Wyświetla długość i błędy, takie jak przerwy, podziały, zwarcia i skrzyżowania na ekranie LCD.
• Śledzenie kabla: Regulowany wskaźnik siły sygnału pomaga znaleźć kable z wiązek kabli, różnych pomieszczeń, ścian i sufitów. (300 metrów/984 stopy).
• Test długości: Mierzy długość kabli CAT5/CAT5e/CAT6 do 200 metrów (656 stóp). Pomaga przygotować odpowiednie kable do instalacji.
• Identyfikacja portu: Wysyła sygnały przez podłączone kable, aby migać diodami LED portów na hubach, panelach, routerach lub switchach 10M/100M/1000M. Synchronizuje częstotliwość migania na porcie i ekranie LCD testera.
• Test PoE: Diagnozuje sieć PoE, listując piny zasilacza i inne statusy, takie jak napięcie, polaryzacja i PSE (standard af lub at).
• Miernik mocy optycznej: Mierzy moc optyczną i straty w światłowodach jednomodowych.
• Lokalizator uszkodzeń: Szybko nawiguje punkty przerwania światłowodu za pomocą widocznych czerwonych świateł.
• Test zaciskania RJ45: Informuje, czy złącza RJ45 są prawidłowo zaciskane.
• NCV: Bezkontaktowy detektor napięcia na odbiorniku zwiększa bezpieczeństwo i zmniejsza ryzyko uszkodzenia urządzeń.

Specyfikacja

• Typ kabla: CAT5/CAT6
• Ochrona przed napięciem: 60V
• OPM: 1310/1550/1625 (długość fali jednomodowej)
• Zaciskanie: RJ45-8 rdzeni, minimalna długość 210 cm
• Zasilanie: 3.7V 1500mAh bateria polimerowa litowa
• Ładowanie: Złącze typu C
• NCV: √
• Lampa: √
• Ostrzeżenie o niskim napięciu: √
• Szczegóły funkcji CONT:
• Częstotliwość skanowania: 455KHz
• Miganie portu: √
• Szczegóły funkcji długości:
• Dokładność: ≤20M+/-1.6M, 20M~100M+/-2.4M, >100M+/-3.2M
• Szczegóły funkcji POE:
• Standardowy/Niestandardowy
• Złącze końcowe / Złącze środkowe / Zasilany przez 8 rdzeni
• Zasilanie PoE
• NVL: 10Mw

Cechy i funkcje:

Wielofunkcyjny tester kabli
Kupując jedno urządzenie, możesz testować sieci LAN, śledzić kable sieciowe, mierzyć długość kabla, lokalizować porty, sprawdzać PoE, testować światłowody, testować głowice QC itp.

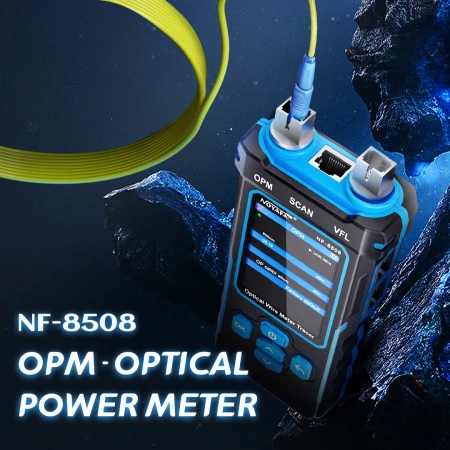

OPM - Miernik mocy optycznej
Mierzy długości fali światłowodów SM MM, takich jak 1310, 1550, 1625, w zakresie testowania od -70 dBm do +10 dBm.

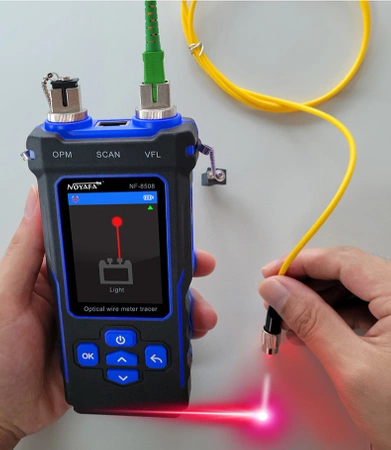

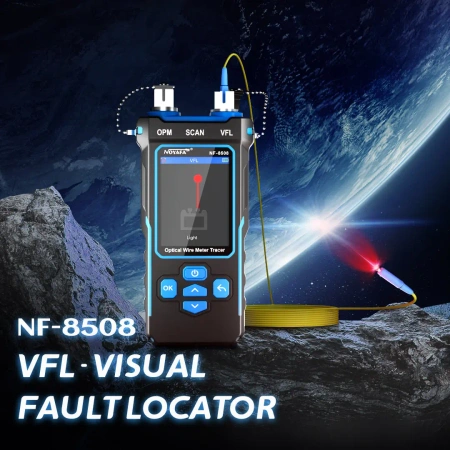

VFL - Lokalizator uszkodzeń
Przesyła źródło światła czerwonego o mocy 10 mW (1 Hz, 2 Hz, Hold) w całym kablu światłowodowym. Szybko sprawdź, czy kabel działa poprawnie i zlokalizuj miejsce przerwy.

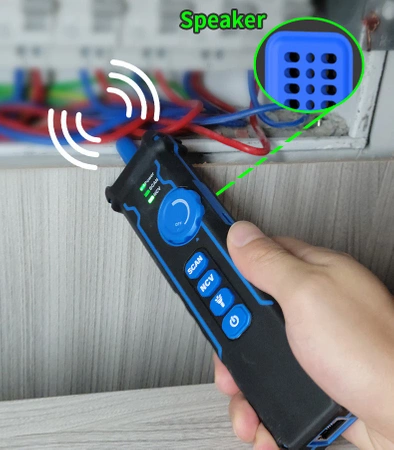

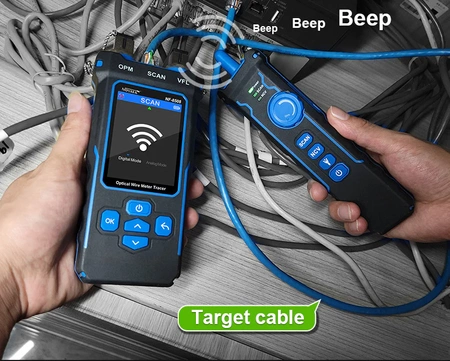

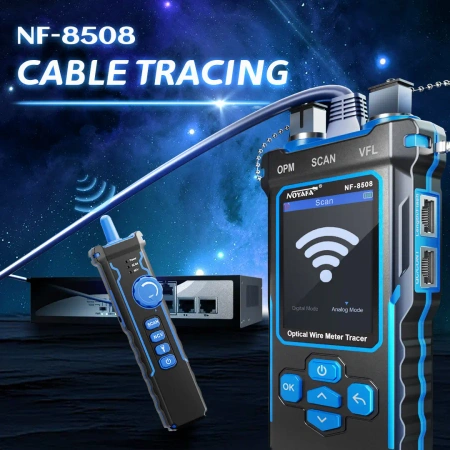

Śledzenie kabla
Szybko i dokładnie lokalizuj docelowy kabel w bałaganie kabli za pomocą wysoce czułej, odpornej na zakłócenia sondy i generatora tonu odbiornika.

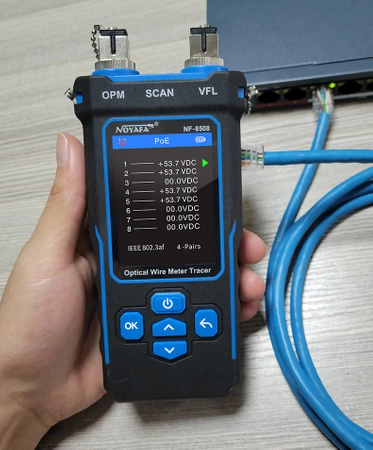

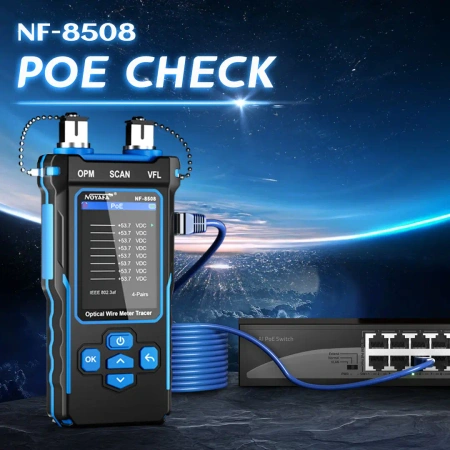

Sprawdzenie PoE
Przeprowadź pełne sprawdzenie urządzeń PoE, aby zidentyfikować standardy, zasilanie, napięcie, polaryzację i PSE.

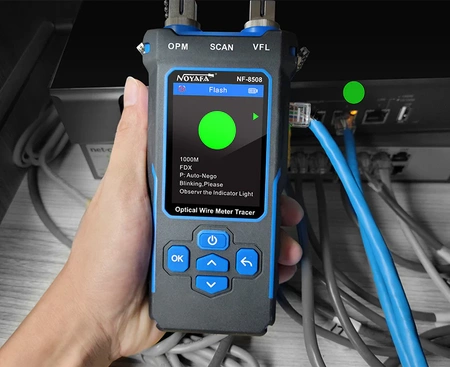

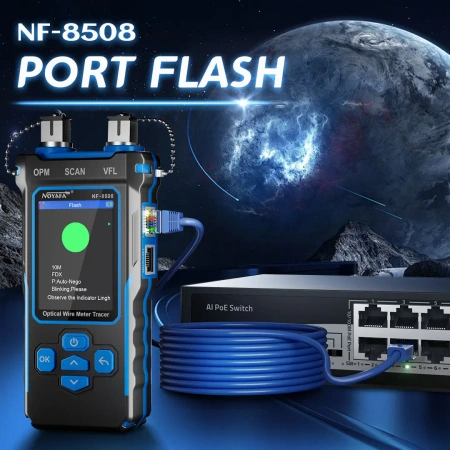

Identyfikacja portu
Zmień częstotliwość migania diod LED na portach routera i serwera, aby znaleźć właściwy port kabla.

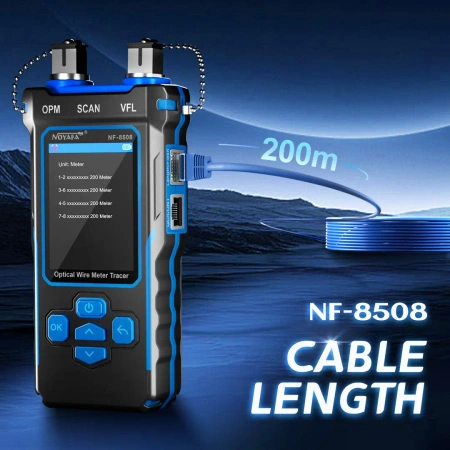

Długość kabla
Najpierw odłącz kabel z obu końców. Podłącz go do NF-8508 i aktywuj funkcję pomiaru. Każdy kabel dłuższy niż 2,5 m (8,2 stopy) i krótszy niż 200 m (656 stóp) zostanie zmierzony dokładnie.

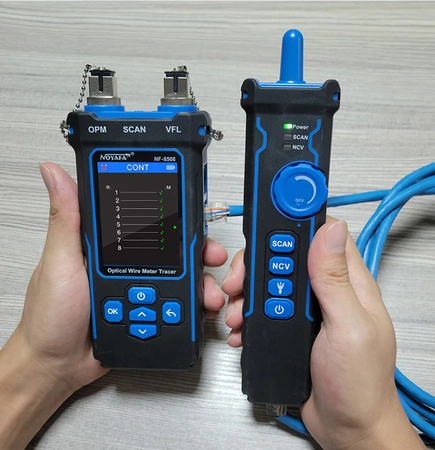

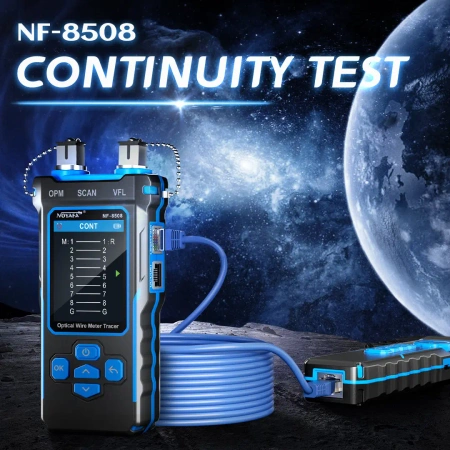

Test ciągłości
Testuj ciągłość kabla sieci LAN, identyfikuj dokładną usterkę i podaj lokalizację punktu usterki.

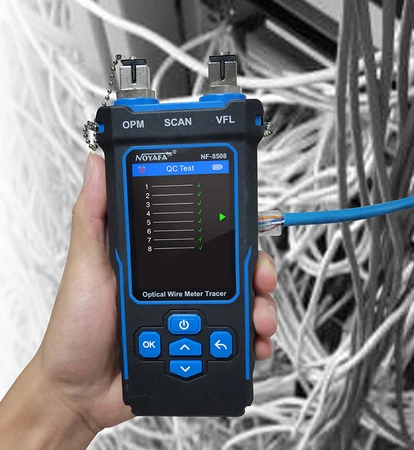

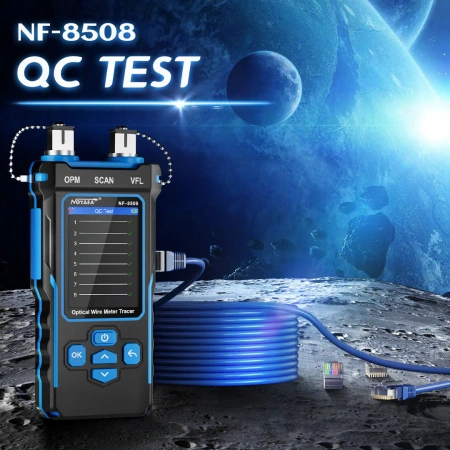

Test QC
Zrozumienie podstawowego stanu kabla opiera się na poprawnej sekwencji instalacji kabla i wynikach testu zaciskania głowicy krystalicznej.

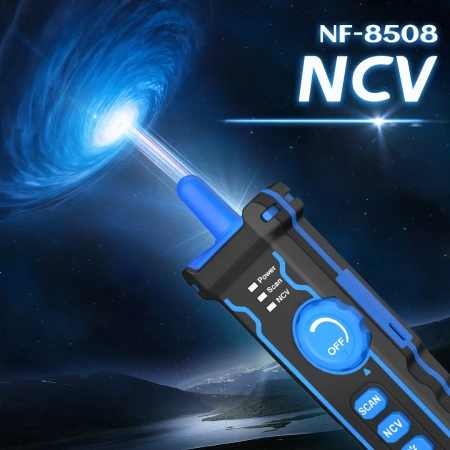

NCV
Sprawdź, czy kable, porty i inne obiekty przewodzą prąd. Zmniejsz ryzyko obrażeń podczas konserwacji i napraw.

Wbudowana dioda LED
Podczas śledzenia lub testowania kabla w ciemności włącz światło na urządzeniu odbiorczym. Zakończ pracę bez problemu.

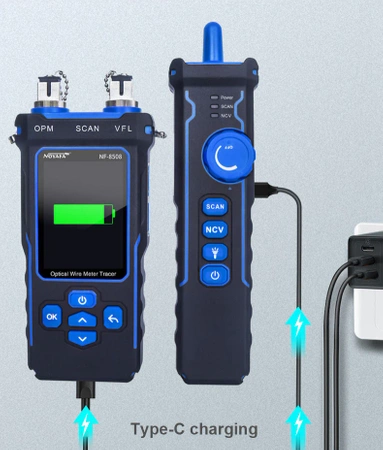

Bateria ładowalna
Zarówno urządzenia nadawcze, jak i odbiorcze są wyposażone w polimerową baterię litową 3,7 V 1500 mAh. W pełni naładuj i używaj przez kolejne długie godziny.
