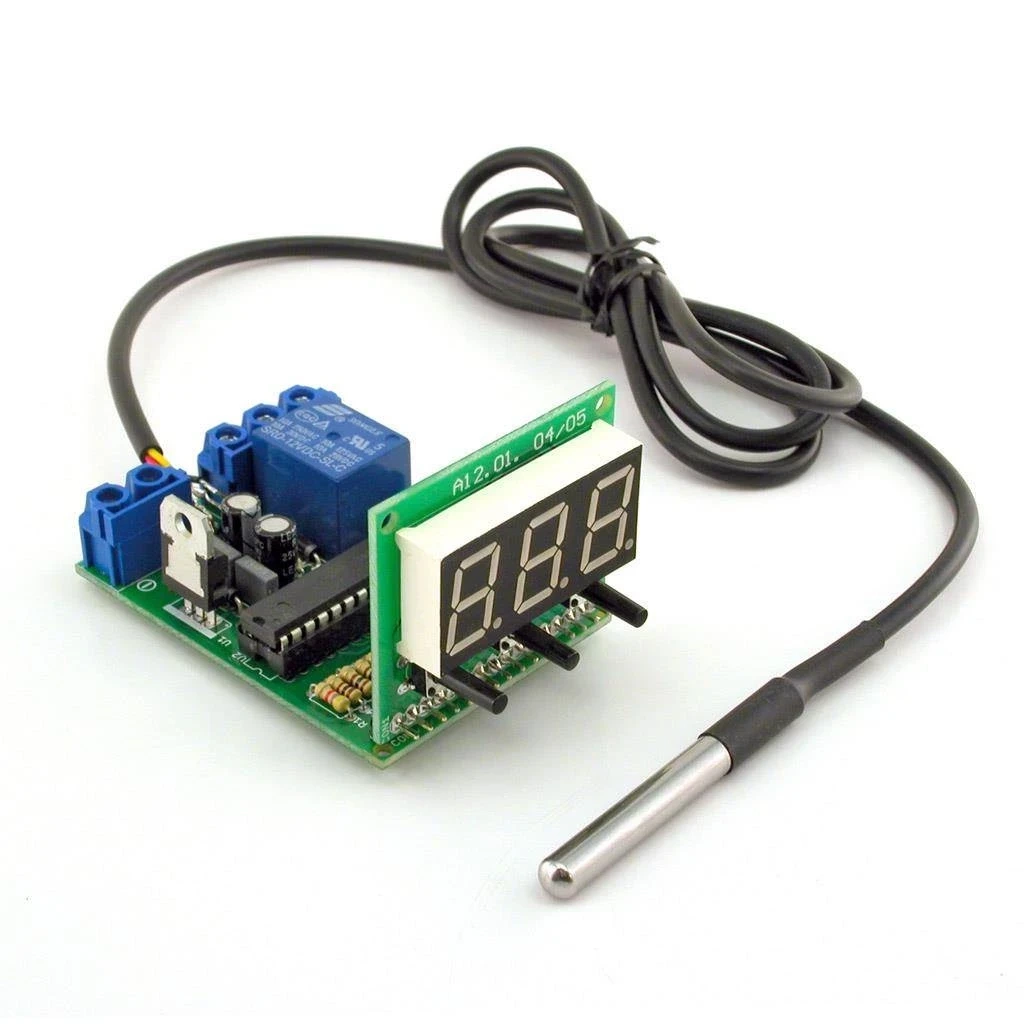

Termostat z wyświetlaczem LED - KIT AVT 3220

Do pobrania:

Dokumentacja

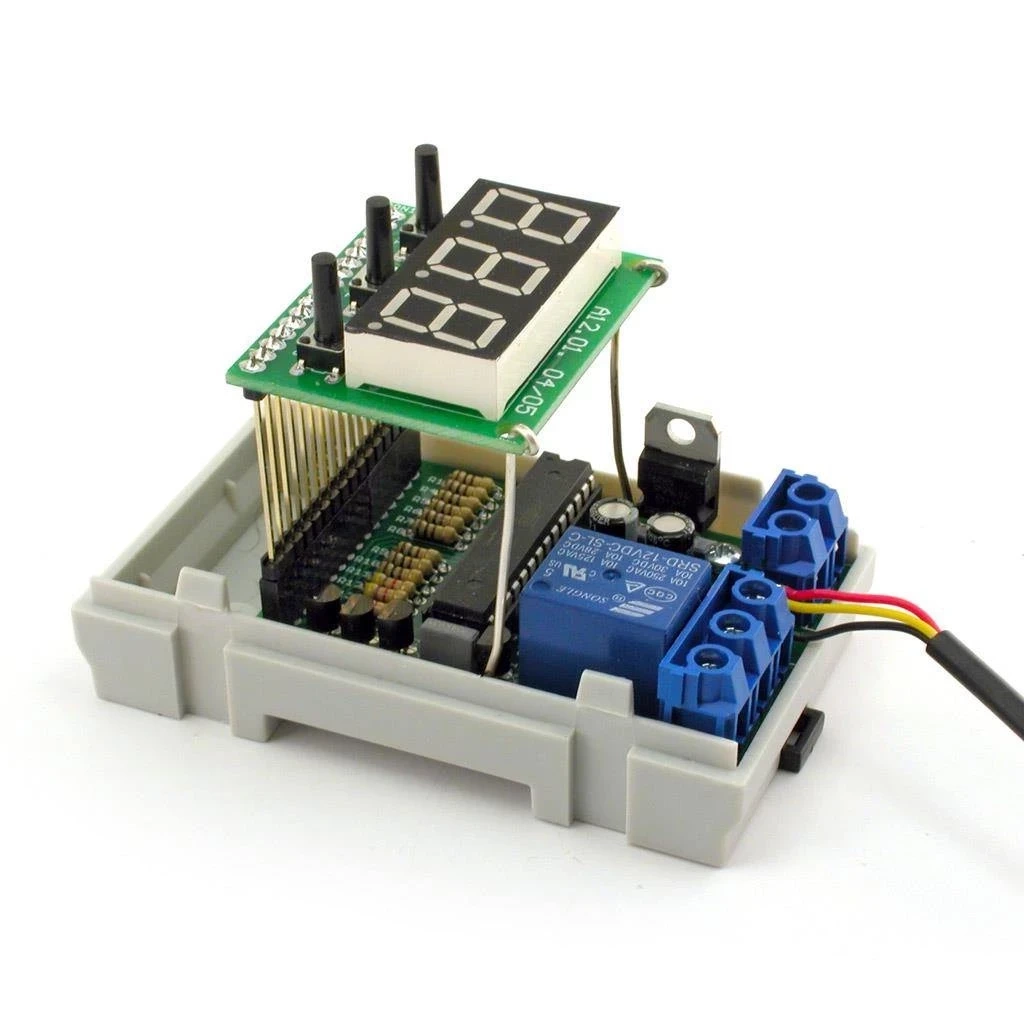

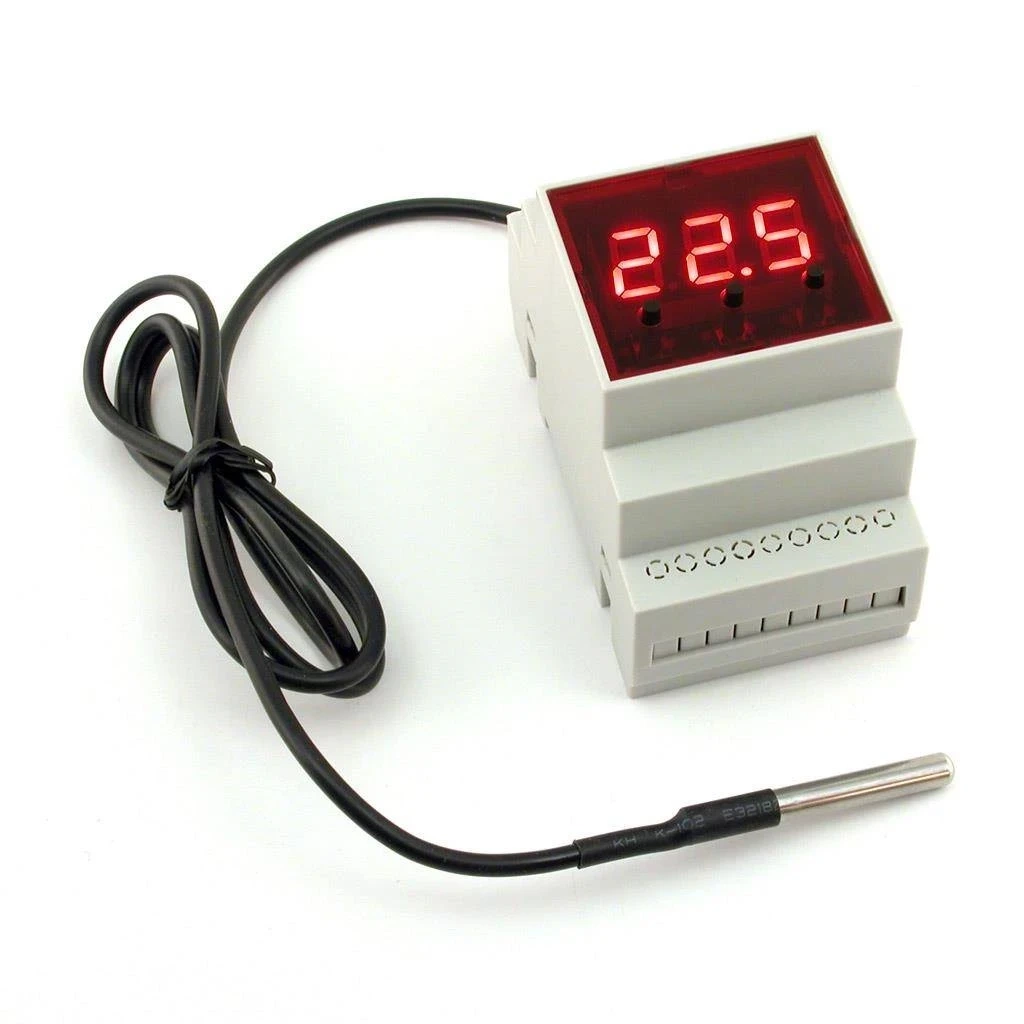

Układ służy do utrzymywania określonej temperatury w nadzorowanym miejscu. W proponowanym rozwiązaniu temperatura załączenia i wyłączenia przekaźnika ustawiana jest niezależnie, dzięki temu uzyskana została praktycznie nieograniczona możliwość konfiguracji. Termostat może pracować zarówno w trybie grzania, jak i chłodzenia z dowolnym zakresem histerezy. Do jego budowy zastosowano tylko elementy przewlekane oraz gotowy, wodoodporny czujnik temperatury. Całość opcjonalnie zmieści się w obudowie Z-107, która przewidziana jest do montażu na popularnej szynie „elektrycznej” TH-35

Podstawowe parametry:

• zakres pomiaru temperatury -55°C ÷ 125°C z krokiem 0.1°C
• zakres regulacji temperatury -55°C ÷ 125°C z krokiem 1°C
• sterowanie dołączonym odbiornikiem poprzez przekaźnik
• obciążalność styków przekaźnika 10A/230V
• niezależne ustawianie temperatury załączenia i wyłączenia przekaźnika
• praca w trybie grzania lub w trybie chłodzenia
• wyświetlacz LED 7 segmentowy 0.56'' 14.2mm (3 znaki)
• nie wymaga kalibracji
• prosta i intuicyjna obsługa
• zasilanie: 9 ÷ 14 VDC
• pasująca obudowa: Z107

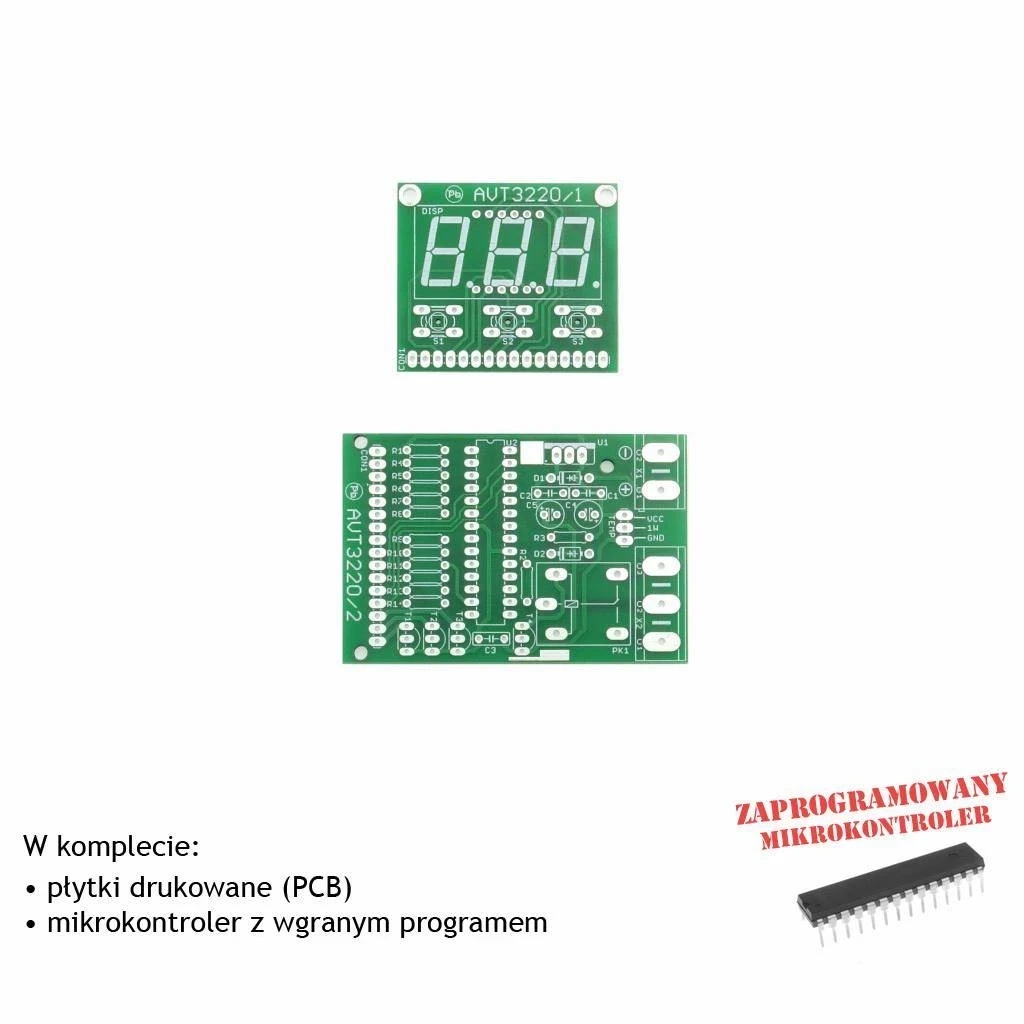

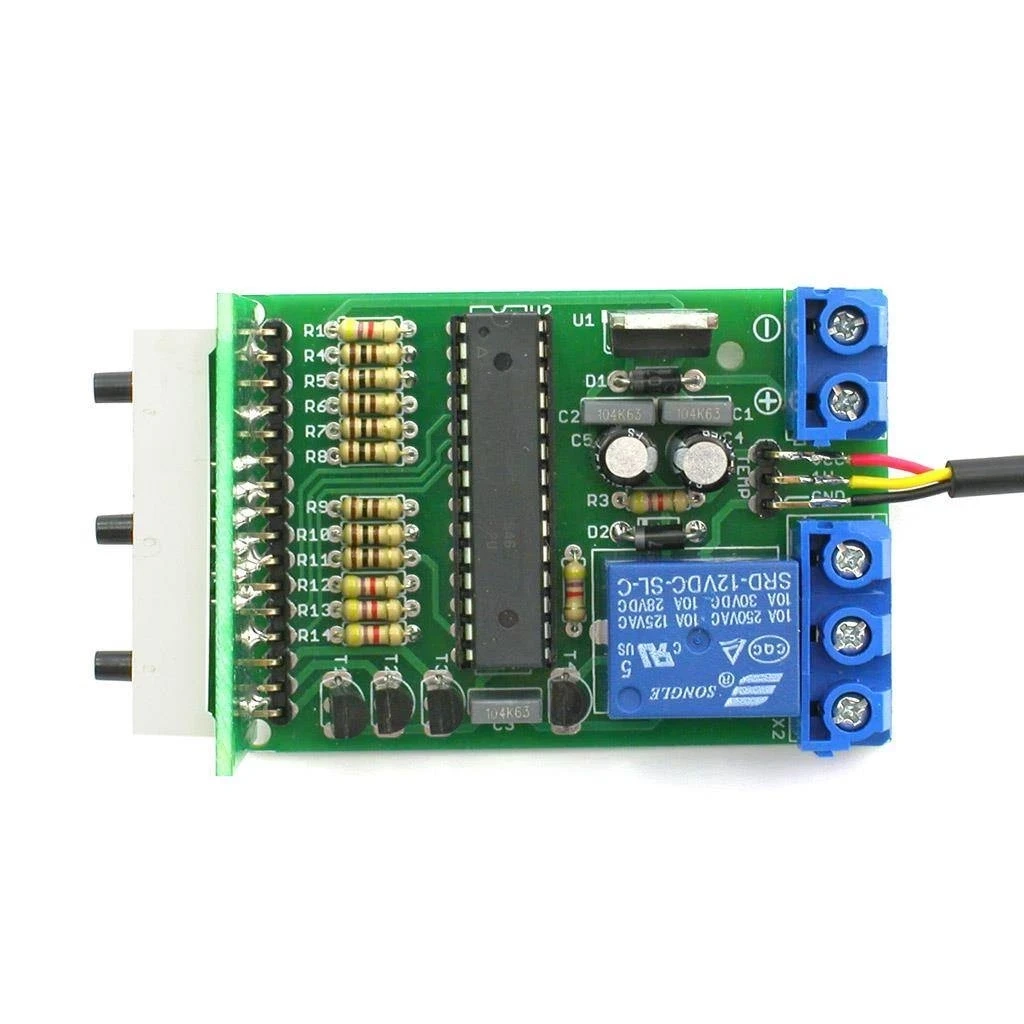

• 2 płytki drukowane
• wymiary płytek: 70x46mm i 45x38mm

Projekt AVT 3220 EdW 01/18
