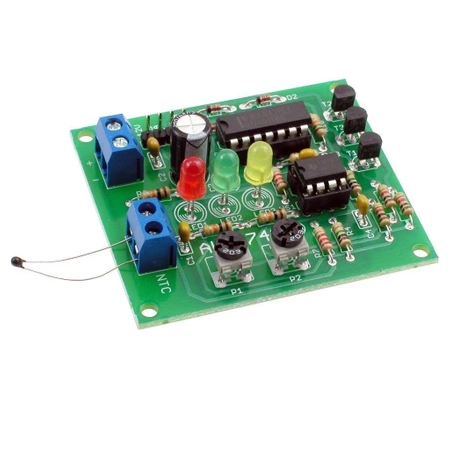

Termostat elektroniczny 20-150°C z LM393 - zlutowany KIT AVT 1742
- Kontrola temperatury 20-150°C z sygnalizacją stanu: za niska, prawidłowa lub za wysoka. AVT1742 C to zlutowany układ wymagający zasilania 12 V, czujnika NTC i integracji z układem wykonawczym.
Termostat okienkowy 20-150°C z LM393 - zlutowany AVT1742
Zlutowany układ termostatu do kontroli temperatury względem ustawionego przedziału.
Zlutowany termostat z trzema stanami sygnalizacji

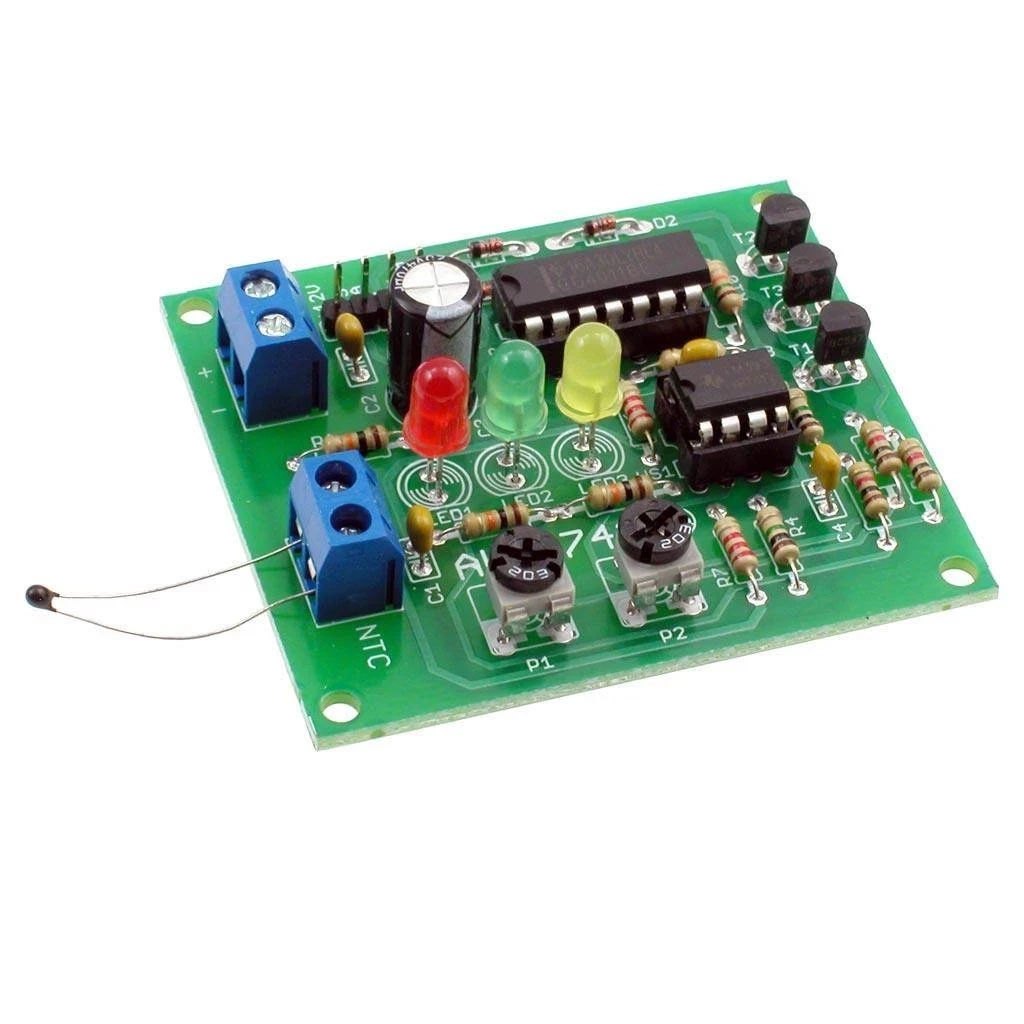

AVT1742 C to zlutowany układ termostatu okienkowego, który sygnalizuje temperaturę zbyt niską, prawidłową oraz zbyt wysoką względem ustawionego zakresu. Dwa progi reguluje się potencjometrami P1 i P2.
Układ wykorzystuje komparator LM393, bramki NAND 4011, termistor NTC 22 kΩ i trzy wyjścia typu OC. Wersja C wymaga zasilania około 12 V DC, podłączenia termistora oraz integracji z elementem wykonawczym, jeżeli ma sterować grzałką, wentylatorem lub innym obciążeniem. To zlutowany układ do montażu w obudowie lub własnym urządzeniu.
Karta techniczna
AVT1742
Zlutowany termostat okienkowy z LM393, czujnikiem NTC i trzema wyjściami sygnalizującymi stan temperatury.
| Wersja | C – zlutowany układ |
| Typ układu | termostat okienkowy / sygnalizator przedziału temperatury |
| Zakres sygnalizacji | 20…150°C |
| Element porównujący | LM393 |
| Układ logiczny | 4011, cztery bramki NAND CMOS |
| Czujnik temperatury | termistor NTC 22 kΩ |
| Regulacja progów | P1 – próg górny, P2 – próg dolny |
| Wyjścia | 3 wyjścia typu OC: za niska, OK, za wysoka |
| Obciążenie wyjść | maks. 80 mA |
| Zasilanie | około 12 V DC |
| Płytka PCB | 60×53 mm |
Wersja

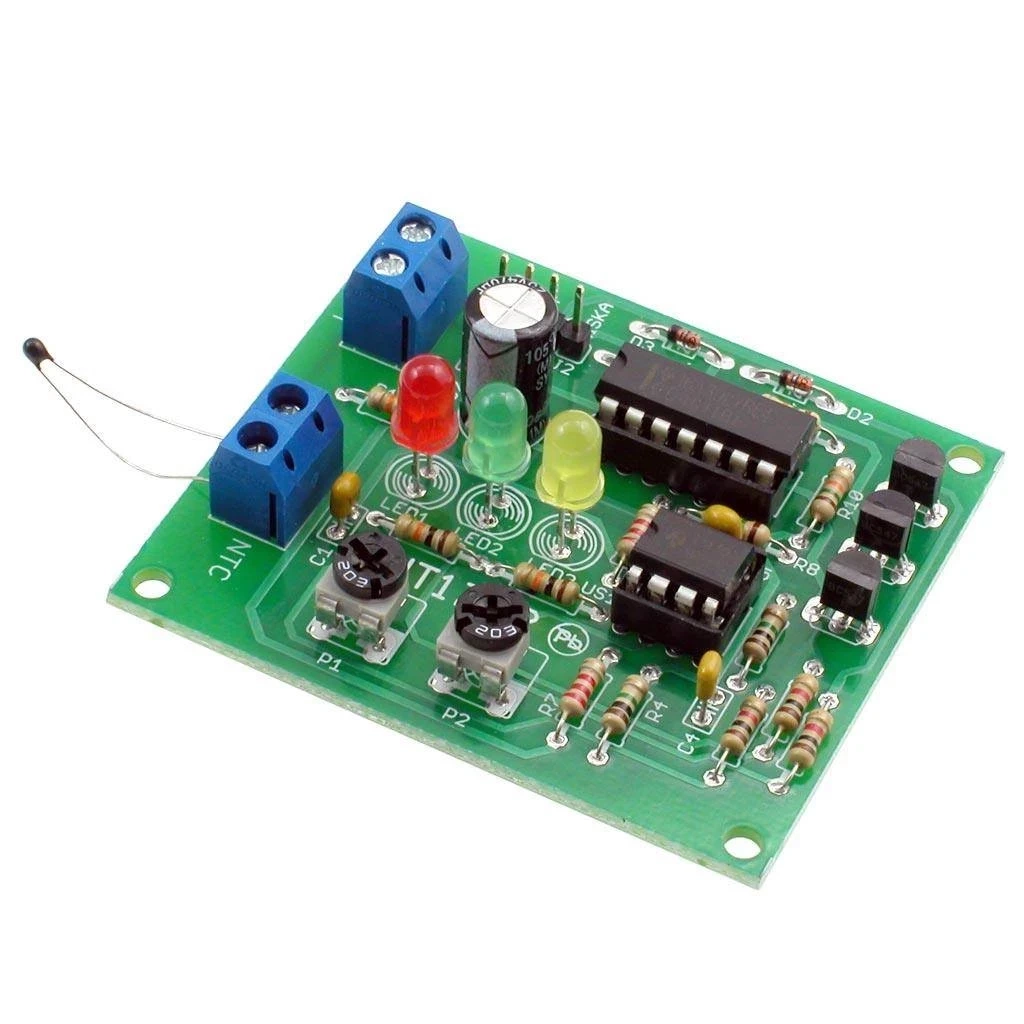

AVT1742 C – zlutowany układ. Wersja zawiera zmontowany termostat elektroniczny z LM393, układem 4011, termistorem NTC 22 kΩ, tranzystorami, diodami LED, potencjometrami regulacji progów, elementami biernymi i złączami. Układ wymaga zasilania około 12 V DC oraz montażu w obudowie lub własnym urządzeniu.
Notes
Dolną granicę przedziału temperatury ustawia potencjometr P2, a górną granicę P1. Jeśli górny próg zostanie ustawiony niżej niż dolny, mogą świecić jednocześnie diody sygnalizujące temperaturę za niską i za wysoką.
Wyjścia można obciążać prądem nie większym niż 80 mA. Do sterowania większym obciążeniem potrzebny jest zewnętrzny układ wykonawczy, np. przekaźnik.
Termistor warto połączyć z płytką przewodem ekranowanym, szczególnie przy dłuższym połączeniu lub pracy w środowisku z zakłóceniami.
Zlutowany układ nie jest kompletnym regulatorem w obudowie. Do pracy wymaga zasilania, podłączenia czujnika, konfiguracji progów i integracji z docelowym urządzeniem.
Uwaga: wyjścia termostatu są wyjściami niskoprądowymi typu OC i nie służą do bezpośredniego zasilania odbiorników sieciowych. Przy sterowaniu grzałkami, wentylatorami lub innymi obciążeniami należy zastosować odpowiedni element wykonawczy, np. przekaźnik, oraz zachować wymagane zasady bezpieczeństwa.
Najczęściej zadawane pytania
AVT1742 C to zlutowany układ termostatu elektronicznego 20…150°C z LM393, układem 4011, termistorem NTC 22 kΩ, wyjściami OC i sygnalizacją LED. Wymaga zasilania około 12 V DC oraz integracji z docelowym układem wykonawczym.
Do kontroli, czy temperatura znajduje się w ustawionym przedziale. Układ osobno sygnalizuje temperaturę za niską, prawidłową i za wysoką.
Nie. To zlutowany układ elektroniczny do montażu w obudowie lub własnym urządzeniu. Do sterowania obciążeniem trzeba dobrać element wykonawczy, zasilanie i sposób podłączenia.
Nie bezpośrednio. Wyjścia OC mają obciążalność do 80 mA, dlatego do sterowania grzałką, wentylatorem lub innym większym obciążeniem trzeba użyć odpowiedniego elementu wykonawczego.
Termostat wymaga napięcia stałego około 12 V. Zasilanie nie musi być stabilizowane, ale powinno być dobrze filtrowane.
