Termostat elektroniczny 20-150°C z LM393 - PCB do projektu AVT 1742
- Termostat elektroniczny 20-150°C pozwala wykonać układ sygnalizacji temperatury za niskiej, prawidłowej i za wysokiej. Wersja A zawiera PCB do AVT1742; elementy kompletujesz osobno.

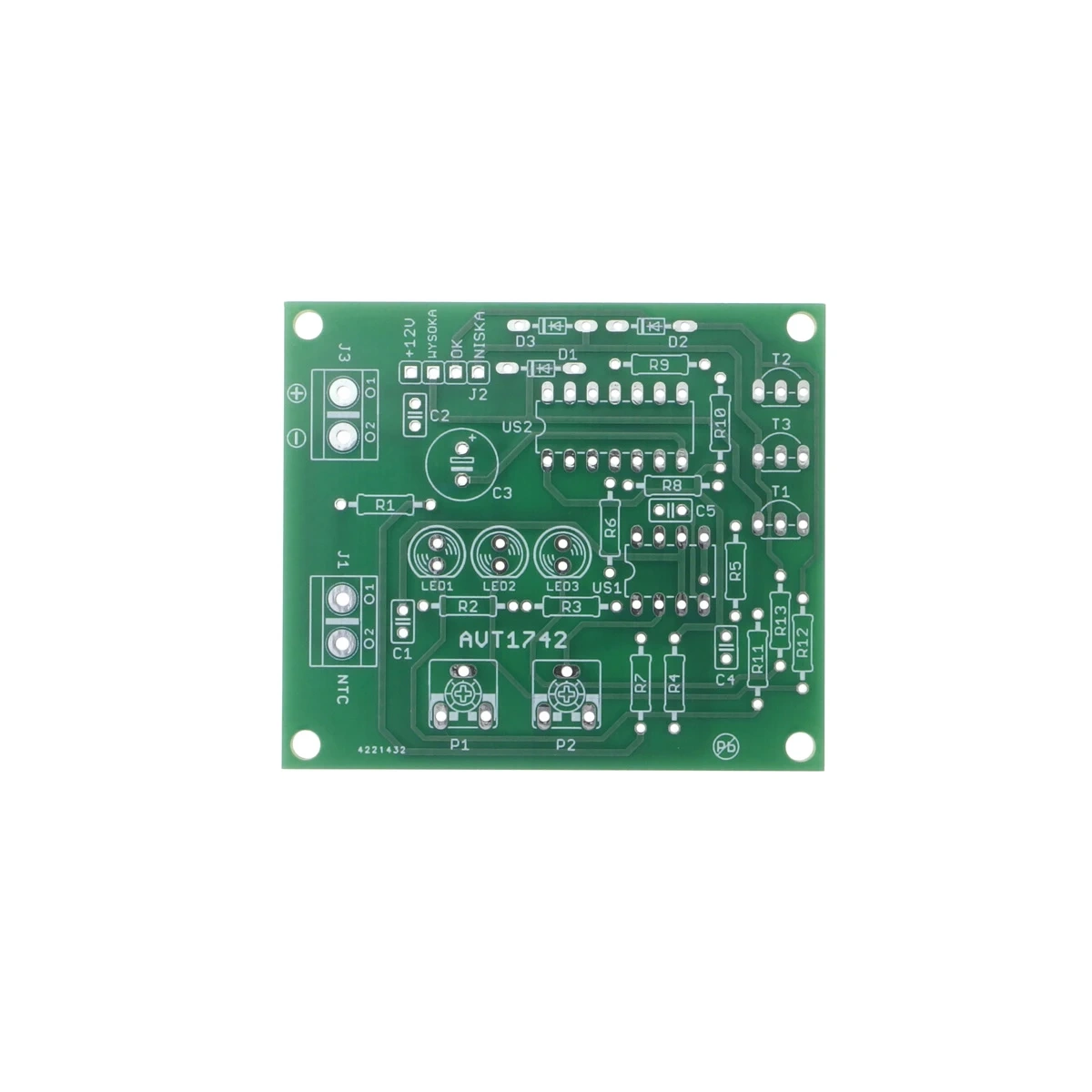

Termostat okienkowy 20-150°C z LM393 - płytka PCB do AVT1742
Płytka PCB do wykonania termostatu sygnalizującego temperaturę zbyt niską, prawidłową i zbyt wysoką.
Kontrola temperatury w zadanym przedziale
AVT1742 to projekt termostatu, który nie ogranicza się do jednego progu przełączenia. Układ rozpoznaje trzy stany: temperaturę za niską, temperaturę znajdującą się w ustawionym przedziale oraz temperaturę za wysoką.
Pomiar realizuje termistor NTC 22 kΩ, a porównanie napięć odbywa się w komparatorze LM393. Progi dolny i górny ustawia się dwoma potencjometrami montażowymi, a wynik pracy sygnalizują trzy diody LED. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1742
Termostat okienkowy z LM393, czujnikiem NTC i trzema wyjściami sygnalizującymi stan temperatury.
| Wersja | A – płytka drukowana PCB |
| Typ układu | termostat okienkowy / sygnalizator przedziału temperatury |
| Zakres sygnalizacji | 20…150°C |
| Element porównujący | LM393 |
| Układ logiczny | 4011, cztery bramki NAND CMOS |
| Czujnik temperatury | termistor NTC 22 kΩ |
| Regulacja progów | P1 – próg górny, P2 – próg dolny |
| Wyjścia | 3 wyjścia typu OC: za niska, OK, za wysoka |
| Obciążenie wyjść | maks. 80 mA |
| Zasilanie | około 12 V DC |
| Płytka PCB | 60×53 mm |
Wersja
AVT1742 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R3: 10 kΩ
- R4, R5: 1 MΩ
- R6, R7: 2,2 kΩ
- R8–R10: 15 kΩ
- R11–R13: 1 kΩ
- P1, P2: potencjometr montażowy 22 kΩ
- C1, C2, C4, C5: 100 nF
- C3: 470 µF
- D1–D3: 1N4148
- LED1: dioda LED 5 mm czerwona
- LED2: dioda LED 5 mm zielona
- LED3: dioda LED 5 mm żółta
- T1–T3: BC547 lub podobny
- US1: LM393
- US2: 4011
- NTC1: termistor NTC 22 kΩ
- J1, J3: ARK2/5 mm
- J2: goldpin 4-pin
- Podstawka DIL-8
- Podstawka DIL-14
Notes
Dolną granicę przedziału temperatury ustawia potencjometr P2, a górną granicę P1. Regulację najpewniej wykonać przez ogrzanie termistora do wymaganej temperatury i ustawienie potencjometru na granicy przełączenia diod.
Wyjścia można obciążać prądem nie większym niż 80 mA. Do wyjść można podłączyć np. cewki przekaźników, z zachowaniem odpowiedniego doboru elementów wykonawczych.
Termistor warto połączyć z płytką przewodem ekranowanym, szczególnie przy dłuższym połączeniu lub pracy w środowisku z zakłóceniami.
Termostat wymaga zasilania napięciem stałym około 12 V. Zasilanie nie musi być stabilizowane, ale powinno być dobrze filtrowane.
Uwaga: wyjścia termostatu są wyjściami niskoprądowymi typu OC i nie służą do bezpośredniego zasilania odbiorników sieciowych. Przy sterowaniu grzałkami, wentylatorami lub innymi obciążeniami należy zastosować odpowiedni element wykonawczy, np. przekaźnik, oraz zachować wymagane zasady bezpieczeństwa.
Najczęściej zadawane pytania
AVT1742 A zawiera wyłącznie płytkę PCB do projektu termostatu elektronicznego 20…150°C z LM393. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do kontroli, czy temperatura znajduje się w ustawionym przedziale. Układ osobno sygnalizuje temperaturę za niską, prawidłową i za wysoką.
Projekt wykorzystuje termistor NTC 22 kΩ podłączany do złącza J1. Przy dłuższych przewodach warto użyć przewodu ekranowanego.
Nie bezpośrednio. Wyjścia OC mają obciążalność do 80 mA, dlatego do sterowania grzałką, wentylatorem lub innym większym obciążeniem trzeba użyć odpowiedniego elementu wykonawczego.
Termostat wymaga napięcia stałego około 12 V. Zasilanie nie musi być stabilizowane, ale powinno być dobrze filtrowane.
