Termostat elektroniczny 20-150°C z LM393 - KIT AVT 1742

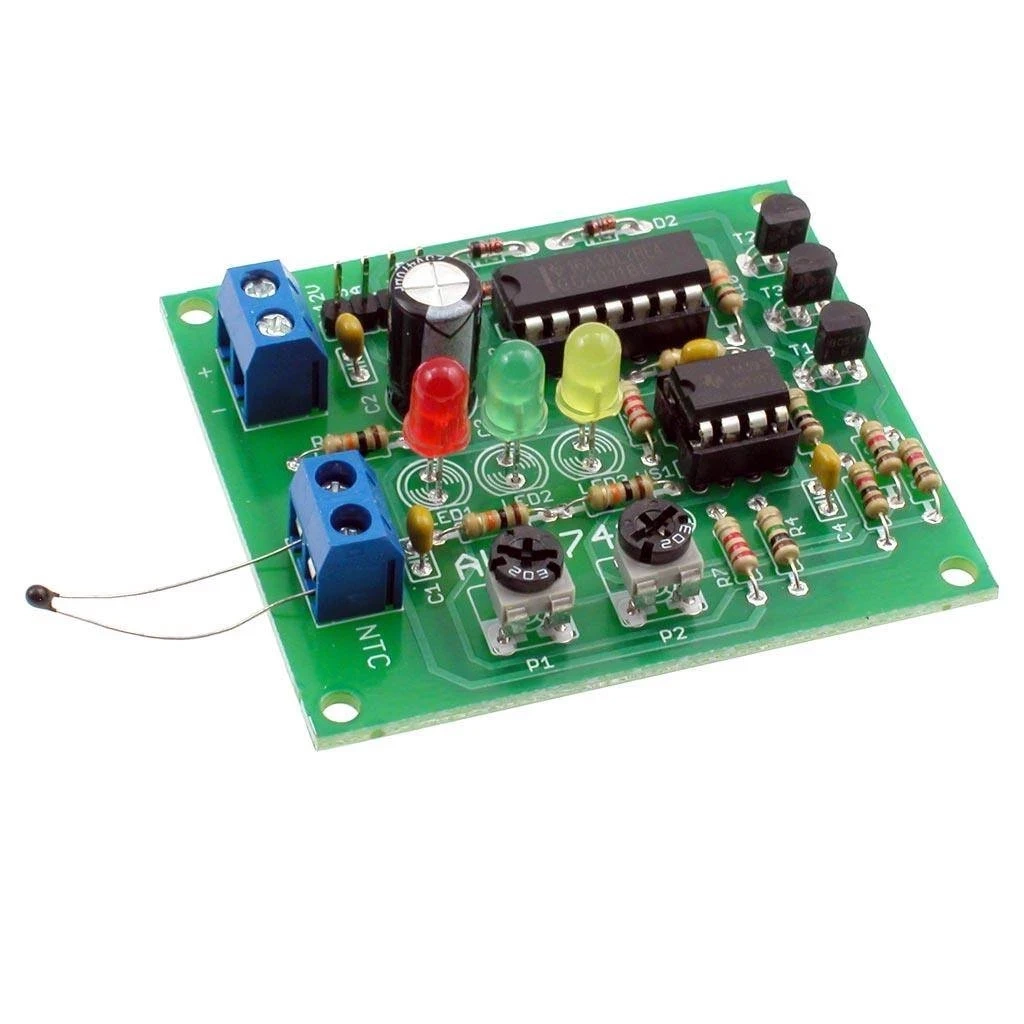

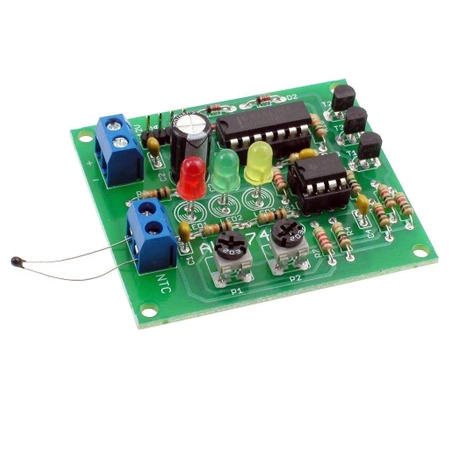

- Termostat z LM393 do kontroli temperatury w zadanym przedziale, z trzema wyjściami OC i sygnalizacją LED. AVT1742 B to KIT DIY z PCB i elementami do lutowania.

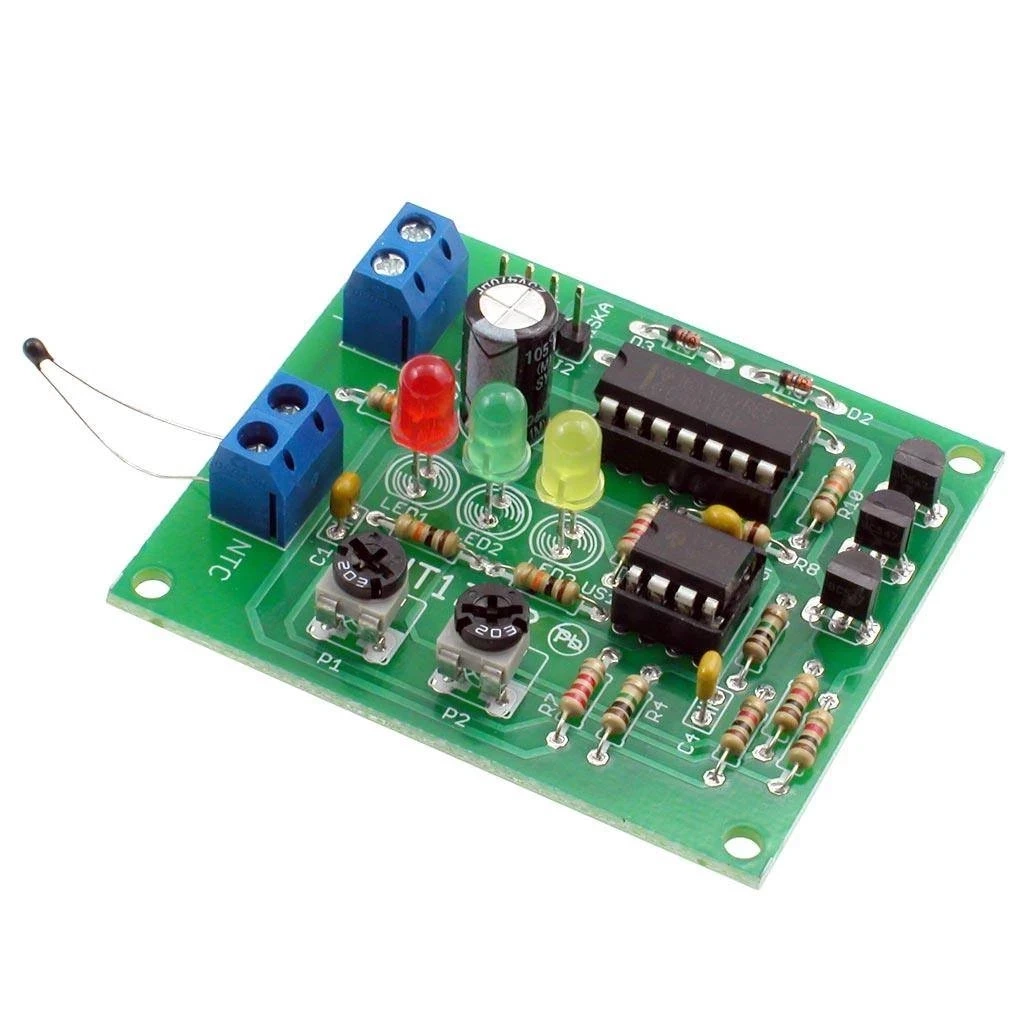

Termostat okienkowy 20-150°C z LM393 - KIT DIY AVT1742
KIT do wykonania termostatu z trzema wyjściami sygnalizującymi stan temperatury względem ustawionego przedziału.
Termostat do sygnalizacji temperatury za niskiej, prawidłowej i za wysokiej
AVT1742 pozwala wykonać termostat pracujący w logice przedziału temperatury. Zamiast jednego progu układ obsługuje dolną i górną granicę, dzięki czemu może wskazać, czy temperatura spadła poniżej zakresu, mieści się w zakresie czy przekroczyła wartość górną.
W układzie pracuje komparator LM393, bramki NAND 4011, termistor NTC 22 kΩ oraz trzy tranzystorowe wyjścia typu OC. Wersja B to KIT z płytką PCB i elementami do lutowania, przeznaczony do samodzielnego montażu termostatu do współpracy z zewnętrznym układem wykonawczym.
Karta techniczna
AVT1742
Termostat okienkowy z LM393, czujnikiem NTC i trzema wyjściami sygnalizującymi stan temperatury.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | termostat okienkowy / sygnalizator przedziału temperatury |
| Zakres sygnalizacji | 20…150°C |
| Element porównujący | LM393 |
| Układ logiczny | 4011, cztery bramki NAND CMOS |
| Czujnik temperatury | termistor NTC 22 kΩ |
| Regulacja progów | P1 – próg górny, P2 – próg dolny |
| Wyjścia | 3 wyjścia typu OC: za niska, OK, za wysoka |
| Obciążenie wyjść | maks. 80 mA |
| Zasilanie | około 12 V DC |
| Płytka PCB | 60×53 mm |
Wersja
AVT1742 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, komparator LM393, układ 4011, termistor NTC 22 kΩ, tranzystory, diody LED, diody 1N4148, rezystory, kondensatory, potencjometry montażowe, podstawki i złącza do wykonania termostatu 20…150°C.
Notes
Dolną granicę przedziału temperatury ustawia potencjometr P2, a górną granicę P1. Regulację najpewniej wykonać przez ogrzanie termistora do wymaganej temperatury i ustawienie potencjometru na granicy przełączenia diod.
Wyjścia można obciążać prądem nie większym niż 80 mA. Do wyjść można podłączyć np. cewki przekaźników, z zachowaniem odpowiedniego doboru elementów wykonawczych.
Termistor warto połączyć z płytką przewodem ekranowanym, szczególnie przy dłuższym połączeniu lub pracy w środowisku z zakłóceniami.
Termostat wymaga zasilania napięciem stałym około 12 V. Zasilanie nie musi być stabilizowane, ale powinno być dobrze filtrowane.
Uwaga: wyjścia termostatu są wyjściami niskoprądowymi typu OC i nie służą do bezpośredniego zasilania odbiorników sieciowych. Przy sterowaniu grzałkami, wentylatorami lub innymi obciążeniami należy zastosować odpowiedni element wykonawczy, np. przekaźnik, oraz zachować wymagane zasady bezpieczeństwa.
Najczęściej zadawane pytania
AVT1742 B to zestaw KIT z płytką PCB i elementami do zlutowania termostatu elektronicznego 20…150°C. Zawiera m.in. LM393, 4011, termistor NTC 22 kΩ, tranzystory, LED-y, potencjometry, elementy bierne i złącza.
Do kontroli, czy temperatura znajduje się w ustawionym przedziale. Układ osobno sygnalizuje temperaturę za niską, prawidłową i za wysoką.
Projekt wykorzystuje termistor NTC 22 kΩ podłączany do złącza J1. Przy dłuższych przewodach warto użyć przewodu ekranowanego.
Nie bezpośrednio. Wyjścia OC mają obciążalność do 80 mA, dlatego do sterowania grzałką, wentylatorem lub innym większym obciążeniem trzeba użyć odpowiedniego elementu wykonawczego.
Termostat wymaga napięcia stałego około 12 V. Zasilanie nie musi być stabilizowane, ale powinno być dobrze filtrowane.
