Termostat cyfrowy W1219 - regulowany -50C +110C - moduł - podwójny wyświetlacz

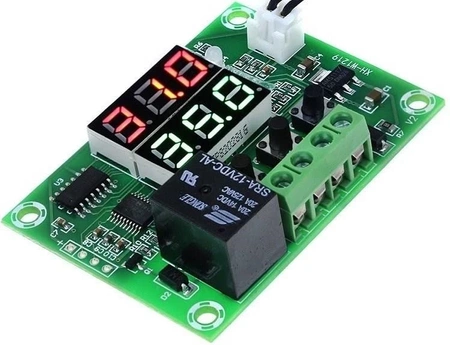

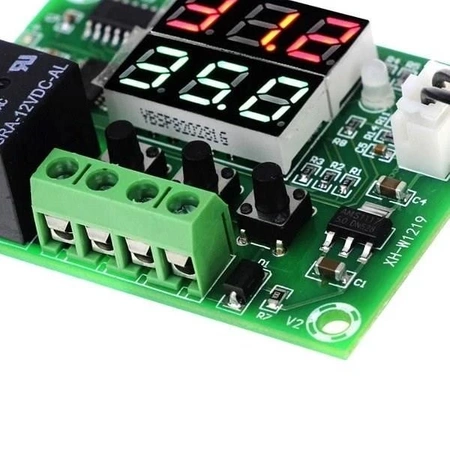

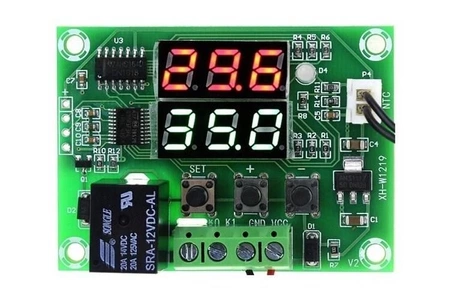

Termostat W1219 z podwójnym, cyfrowym wyświetlaczem (Wyświetlacz górny pokazuje aktualną temperaturę. Wyświetlacz dolny pokazuje zadaną temperaturę.). Niezbyt skomplikowany moduł zintegrowanego termostatu dzięki któremu możemy sterować odbiornikiem do 2300W.

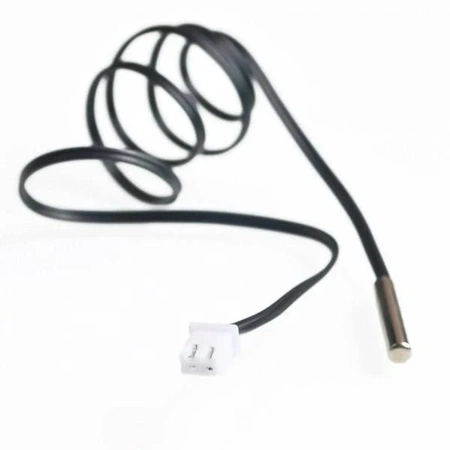

Moduł posiada odłączany wodoodporny termistor NTC, który dokonuje pomiaru temperatury.

Proces ustawienia temperatury jest bardzo prosty, wystarczy wcisnąć przycisk "SET" - wtedy wyświetlacz zaczyna migać i przyciskami + i - ustawiamy żądaną wartość temperatury.

Moduł posiada funkcję grzania i chłodzenia: H/C, w zależności od wybranej funkcji np. H przekaźnik będzie włączony poniżej ustawionej wartości do jej osiągnięcia + ustawiona, lub nie histereza.
Natomiast funkcja C czyli chłodzenia, przekaźnik załączy się powyżej ustawionej temperatury i będzie pracował do jej osiągnięcia.
Moduł zapamiętuje ustaloną wartość nawet po odłączeniu zasilania.

Dane techniczne

• Napięcie zasilania 12 VDC
• Pobór prądu 65mA
• Obciążalność styku 20A (dla 14VDC)
• Obciążalność styku 10A (dla 230VAC)
• Zakres regulacji temperatury -20 do 100C
• Zakres regulacji histerezy 0,1-20C
• Rozdzielczość 0,1C
• Czujnik NTC10k na przewodzie 30cm
• Częstotliwość pomiaru 2/s

Programowanie

• MENU - aby wejść w system programowania należy przytrzymać przycisk SET około 4-5sekund.
• wybór trybu programowania P0 - P6 wybieramy przyciskami + i -
• wejście w wybrany tryb zatwierdzamy przyciskiem SET
• zatwierdzenie wybranej wartości przyciskiem SET

Tryby programowania P0 - P6

• P0 - wybór C/H chłodzenie lub grzanie
• P1 - zakres zadziałania histerezy możliwość wyboru od 0.5 do 15°C
• P2 - górna granica temperatury (domyślnie 110*C) zakres -45°C do 110°C
• P3 - dolna granica temperatury (domyślnie -50*C) zakres -50°C do 110°C
• P4 - kalibracja termometru w zakresie -7°C do 7°C (ustawiamy gdy wskazania temperatury są błędne)
• P5 - czas opóźnienia załączenia przekaźnika w zakresie 0min do 10min
• P6 - alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110°C

Załączenie jednoczesne przycisków + i - w momencie włączenia napięcia zasilania powoduje reset do ustawień fabrycznych
