Termostat 4-kanałowy z alarmem - PCB i mikroprocesor do projektu AVT 5589
- Mierzy i reguluje temperaturę w czterech punktach, obsługuje czujniki DS18B20, LCD 4×16, alarm i 4 wyjścia przekaźnikowe. Wersja A+ zawiera PCB oraz zaprogramowany mikrokontroler.
Termostat 4-kanałowy z alarmem – regulator temperatury DS18B20 AVT5589
Układ mierzy temperaturę w czterech punktach i niezależnie steruje czterema wyjściami przekaźnikowymi.
Cztery niezależne kanały kontroli temperatury
AVT5589 pozwala zbudować 4-kanałowy termostat do monitorowania i regulacji temperatury w kilku punktach jednocześnie. Każdy kanał ma własny czujnik DS18B20, własne wyjście przekaźnikowe oraz niezależnie ustawianą temperaturę załączenia, wyłączenia i alarmu.
Dzięki osobnym progom załączenia i wyłączenia termostat może pracować zarówno w układach grzania, jak i chłodzenia. Wyświetlacz LCD 4×16 pokazuje wszystkie kanały jednocześnie, a przekroczenie temperatury alarmowej jest sygnalizowane brzęczykiem oraz miganiem wartości temperatury.
Karta techniczna
AVT5589
4-kanałowy termostat z alarmem, mikrokontrolerem ATmega8, czujnikami DS18B20, wyświetlaczem LCD 4×16, czterema wyjściami przekaźnikowymi i sygnalizacją dźwiękową temperatury alarmowej.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | 4-kanałowy termostat z alarmem |
| Liczba kanałów pomiarowych | 4 |
| Czujniki temperatury | DS18B20, 4 sztuki |
| Podłączenie czujników | każdy czujnik do osobnego wejścia T1…T4 oraz GND |
| Rejestracja czujników | nie jest wymagana |
| Zakres pomiaru i regulacji | -55°C…+125°C |
| Krok nastawy temperatury | 0,1°C |
| Aktualizacja wskazań | co 2 sekundy |
| Tryb pracy | grzanie lub chłodzenie, zależnie od ustawionych progów załączenia i wyłączenia |
| Nastawy kanału | nazwa kanału, temperatura załączenia, temperatura wyłączenia i temperatura alarmowa |
| Nazwa kanału | do 10 znaków |
| Pamięć ustawień | zapis parametrów do pamięci nieulotnej |
| Wyświetlacz | LCD 4×16 znaków |
| Podświetlenie LCD | sterowanie PWM, automatyczne delikatne przygaszenie po około 20 sekundach |
| Element sterujący podświetleniem | tranzystor BC557 |
| Interfejs użytkownika | 4 przyciski: ESC, góra, dół, OK |
| Sygnalizacja pracy | migający punkt przed nazwą kanału |
| Sygnalizacja przekaźnika | symbol kwadratu przed nazwą kanału |
| Alarm temperatury | osobny próg alarmowy dla każdego kanału, sygnał dźwiękowy i miganie wartości temperatury |
| Kasowanie alarmu | naciśnięcie dowolnego przycisku |
| Wyjścia sterujące | 4 niezależne wyjścia przekaźnikowe |
| Obciążalność styków przekaźników | 1 A / 230 VAC |
| Driver przekaźników | ULN2003A |
| Przekaźniki | HM4100 / 12 V DC, 4 sztuki |
| Mikrokontroler | ATmega8, zaprogramowany w wersji A+ |
| Taktowanie mikrokontrolera | wewnętrzny generator zegarowy |
| Stabilizator | 7805 |
| Zabezpieczenie zasilania | dioda D1 1N4007 przed odwrotną polaryzacją |
| Zasilanie | 9…16 V DC / 0,2 A |
| Złącze zasilania | gniazdo DC 2,1 / 5,5 mm |
| Długość przewodu czujnika po testach | do 30 m |
| Montaż | dwustronna płytka, LCD i przyciski od strony druku |
| Wymiary płytki PCB | 100×62 mm |

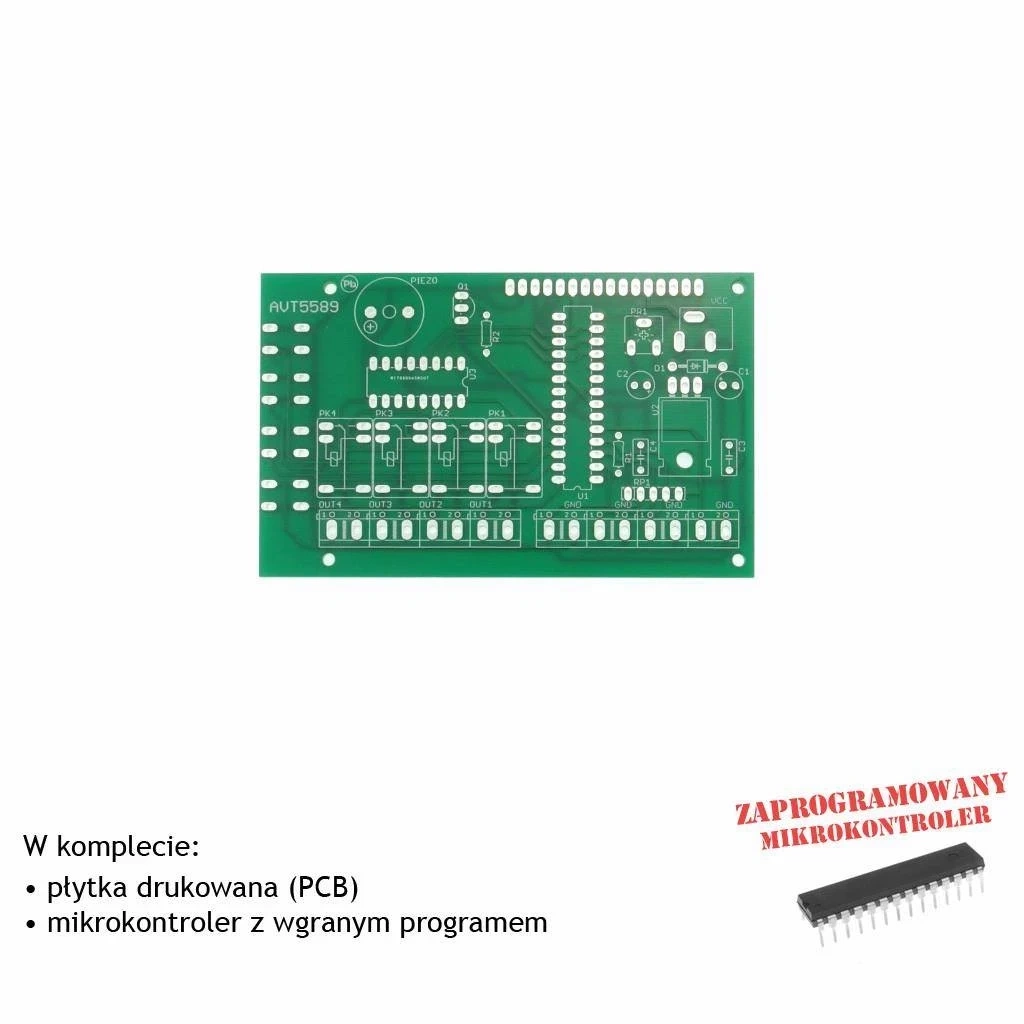

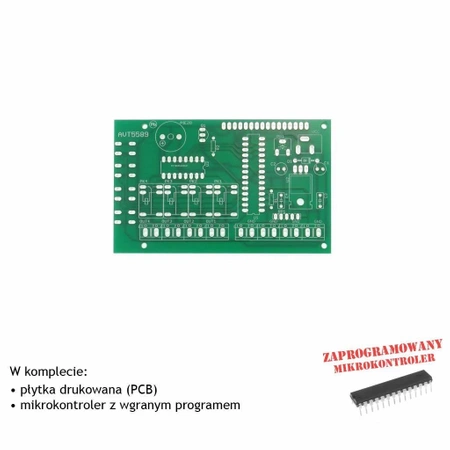

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT5589 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 4,7 kΩ
- RP1: RPACK 3×4,7 kΩ
- PR1: 10 kΩ, potencjometr montażowy
- C1, C2: 100 µF / 25 V
- C3, C4: 100 nF
- D1: 1N4007
- U1: ATmega8, zaprogramowany
- U2: 7805
- U3: ULN2003A
- Q1: BC557
- DS18B20: 4 sztuki
- DIS1: wyświetlacz LCD 4×16
- S1-S4: przyciski miniaturowe
- PK1-PK4: przekaźniki HM4100 / 12 V DC
- Piezo: brzęczyk z generatorem 12 V
- VCC: gniazdo DC 2,1 / 5,5 mm
- Złącza ARK2: 8 sztuk
- Listwa goldpin 1×16
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega8 do podstawowego uruchomienia termostatu.
Każdy czujnik DS18B20 podłącza się do osobnego wejścia T1…T4, dlatego czujniki są gotowe do pracy po podłączeniu i nie wymagają procedury rejestracji w menu.
Przy pomiarze temperatury cieczy trzeba solidnie zabezpieczyć czujnik oraz jego połączenia przed wilgocią. Przy większej mocy obciążenia lub obciążeniu indukcyjnym należy zastosować dodatkowy przekaźnik albo stycznik o odpowiedniej obciążalności.
Uwaga: w układzie może występować napięcie sieciowe 230 VAC groźne dla życia.
Wyjścia przekaźnikowe mogą sterować obwodami 230 VAC. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8. Pozostałe elementy trzeba skompletować osobno.
To 4-kanałowy termostat do pomiaru, monitorowania i regulacji temperatury w czterech punktach. Może sterować urządzeniami grzewczymi albo chłodzącymi.
Tak. Dla każdego kanału można ustawić nazwę, temperaturę załączenia przekaźnika, temperaturę wyłączenia oraz temperaturę alarmową.
Nie. Każdy czujnik jest podłączony do osobnego wejścia mikrokontrolera, dlatego po podłączeniu może od razu pracować na swoim kanale.
Uruchamia się brzęczyk, a wartość temperatury danego kanału miga na wyświetlaczu. Alarm można wyłączyć dowolnym przyciskiem.
Tak. Przy pracy z mniejszą liczbą czujników w miejscu brakującego pomiaru nie jest wyświetlana wartość temperatury.
Styki przekaźników mają obciążalność 1 A / 230 VAC. Dla większych mocy oraz obciążeń indukcyjnych lub pojemnościowych należy zastosować dodatkowy przekaźnik albo stycznik.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Czujniki DS18B20, wyświetlacz LCD 4×16, przekaźniki, driver ULN2003A, stabilizator, brzęczyk, przyciski, złącza, elementy bierne i pozostałe podzespoły trzeba dobrać osobno według wykazu.
