Termometr z termoparą i alarmem - PCB i mikroprocesor do projektu AVT 1960
- Mierzy wysokie temperatury i sygnalizuje przekroczenie ustawionego progu. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler; pozostałe elementy trzeba skompletować osobno.
Termometr z termoparą i alarmem – pomiar wysokiej temperatury AVT1960
Układ umożliwia pomiar wysokiej temperatury termoparą typu K i sygnalizuje przekroczenie ustawionego progu.
Pomiar temperatury termoparą K z alarmem progowym
AVT1960 pozwala zbudować termometr do pomiaru wysokiej temperatury z wykorzystaniem termopary typu K. Pomiar realizuje moduł MAX6675 z kompensacją zimnych końców, a wynik prezentowany jest na wyświetlaczu LCD 1×6.
Projekt sprawdza się w warsztacie, laboratorium, aparaturze pomiarowo-kontrolnej oraz w układach, w których oprócz odczytu temperatury potrzebna jest sygnalizacja przekroczenia ustawionej wartości. Nastawę alarmu zmienia się przyciskami, a przekroczenie progu sygnalizuje buzzer.
Karta techniczna
AVT1960
Termometr z termoparą typu K, wyświetlaczem LCD i alarmem dźwiękowym dla ustawionego progu temperatury.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Zakres pomiaru modułu | 0…1024°C |
| Zakres sondy z projektu | do 400°C |
| Dokładność pomiaru | ±1…2°C |
| Czujnik temperatury | termopara typu K |
| Moduł pomiarowy | MAX6675 + termopara K |
| Mikrokontroler | ATtiny2313, zaprogramowany w wersji A+ |
| Wyświetlacz | LCD 1×6 |
| Sygnalizacja alarmu | buzzer 5 V |
| Zasilanie | 8…15 V DC |
| Wymiary płytki PCB | 35×116 mm |

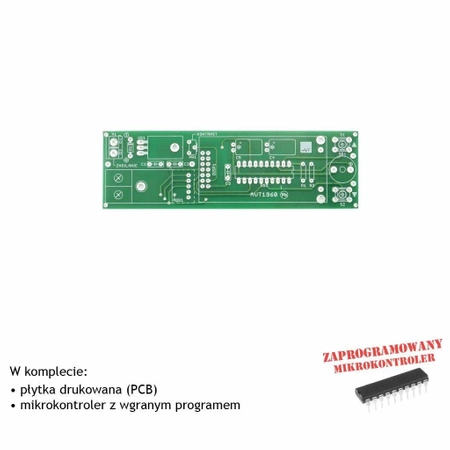

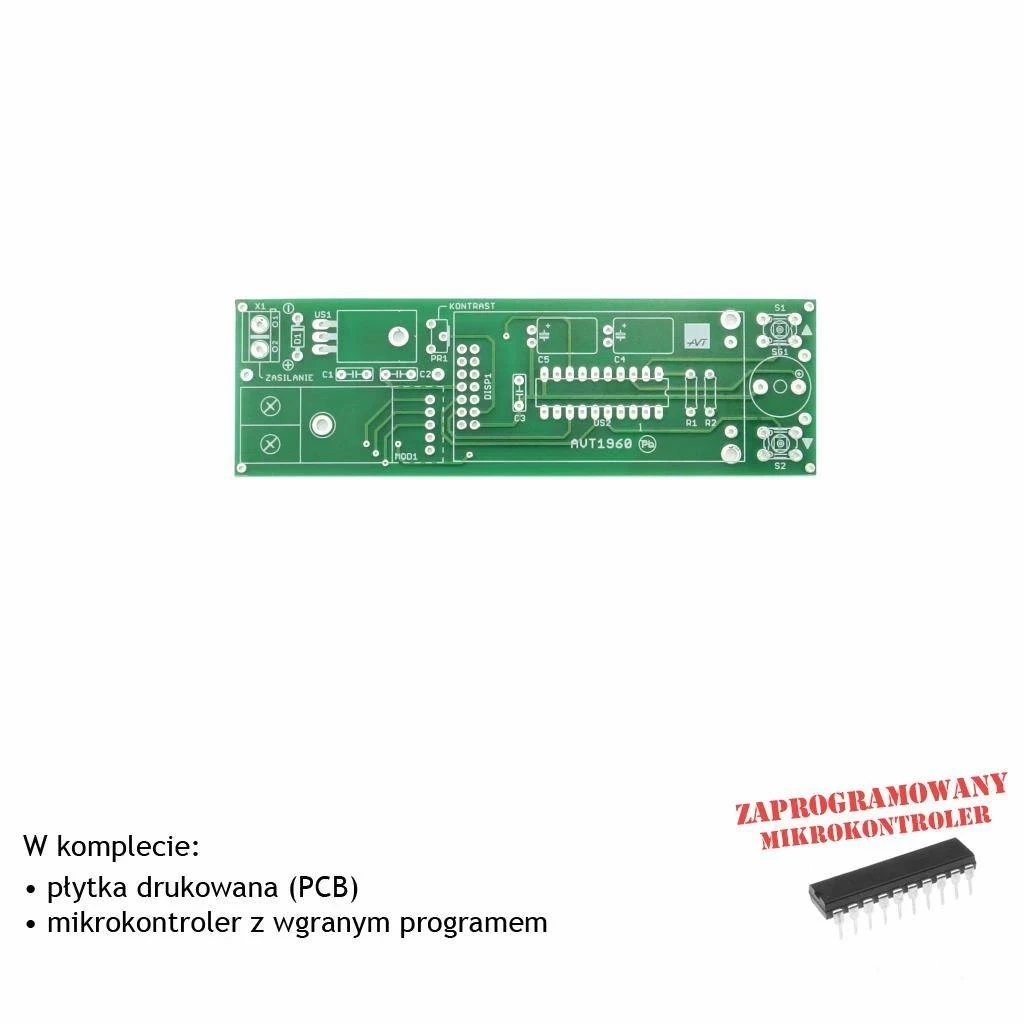

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT1960 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny2313 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 10 kΩ
- R2: 100 Ω
- PR1: potencjometr montażowy 10 kΩ
- C1-C3: 100 nF
- C4: 220 µF
- C5: 100 µF
- D1: 1N4007
- US1: 7805
- US2: ATtiny2313
- MOD1: MAX6675 + termopara K
- S1, S2: mikroswitch
- X1: ARK2/500
- SG1: buzzer 5 V
- DISP1: LCD 1×6
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATtiny2313 do tego projektu.
Po prawidłowym montażu układ wymaga regulacji kontrastu wyświetlacza potencjometrem PR1.
Alarm ustawiany jest przyciskami S1 i S2, a przekroczenie zadanej temperatury sygnalizuje modulowany dźwięk buzzera.
Uwaga: Moduł pomiarowy pracuje w zakresie 0…1024°C, ale sonda opisana w projekcie umożliwia pomiar temperatury maksymalnie do 400°C. Dobór sondy powinien odpowiadać rzeczywistym warunkom pomiaru.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny2313. Pozostałe elementy trzeba skompletować osobno.
Nie. W wersji A+ mikrokontroler jest już zaprogramowany do pracy w projekcie AVT1960.
Moduł pomiarowy obsługuje zakres 0…1024°C, natomiast sonda opisana w projekcie pozwala mierzyć temperaturę do 400°C.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Rezystory, kondensatory, wyświetlacz, moduł termopary i pozostałe elementy należy dobrać osobno według wykazu.
