Co zawiera wersja AVT1999 C?
AVT1999 C to zlutowany termometr przeznaczony do podłączenia czujników DS18B20, zasilania i integracji w obudowie.
Termometr MIN-MAX 2-kanałowy z alarmem - zlutowany KIT AVT 1999
- Zlutowany termometr do dwóch czujników DS18B20 z alarmem, nazwami kanałów i pamięcią MIN/MAX. AVT1999 C to układ do integracji z obudową.
Termometr MIN-MAX 2-kanałowy DS18B20 z alarmem - zlutowany AVT1999

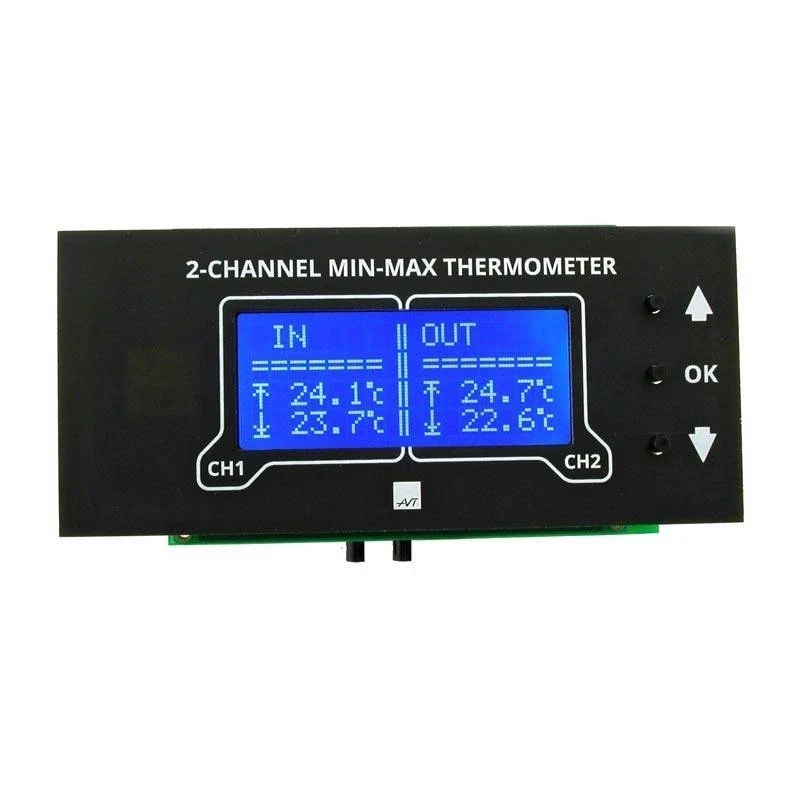

Zlutowany termometr z LCD 4×16 do monitorowania dwóch punktów temperatury, alarmu zakresu oraz pamięci wartości MIN/MAX.
Zlutowany termometr do dwóch punktów pomiarowych
AVT1999 C to zlutowany termometr MIN-MAX do pracy z dwoma czujnikami DS18B20. Układ umożliwia bieżący odczyt temperatur, zapamiętywanie wartości minimalnych i maksymalnych oraz alarmowanie po przekroczeniu ustawionego zakresu temperatury.
Duży wyświetlacz LCD 4×16 ułatwia odczyt parametrów, a trzy przyciski pozwalają ustawić nazwy kanałów, progi alarmowe i kasować wybrane wartości skrajne. Wersja C wymaga zasilania 7-12 V DC, podłączenia czujników i montażu w docelowej obudowie. To zlutowany układ do integracji, a nie kompletny termometr w obudowie.
Zlutowany termometr gotowy układ do podłączenia dwóch czujników DS18B20
Nazwy kanałów indywidualne opisy dla dwóch punktów pomiarowych

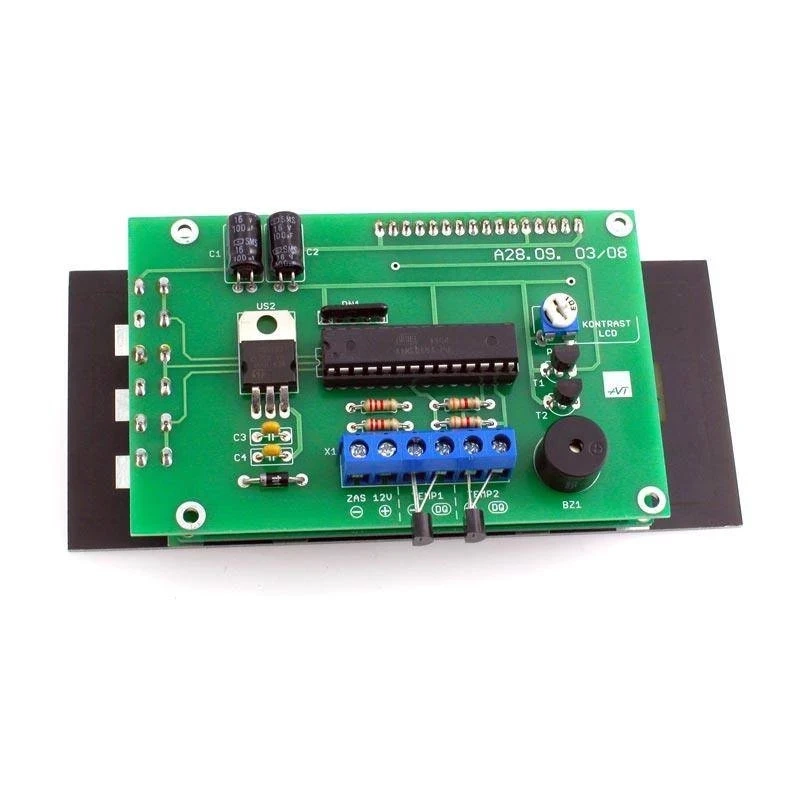

PCB 97×62 mm główna płytka oraz panel przedni z wyświetlaczem i przyciskami
Karta techniczna
AVT1999
Zlutowany dwukanałowy termometr MIN-MAX z alarmem, wyświetlaczem LCD 4×16 i obsługą dwóch czujników DS18B20.
| Kod projektu | AVT1999 |
| Wersja | C – zlutowany układ |
| Funkcja | 2-kanałowy termometr MIN-MAX z alarmem |
| Czujniki temperatury | 2× DS18B20, interfejs 1-Wire |
| Zakres pomiaru | -55°C do +125°C |
| Dokładność czujnika | ±0,5°C od -10°C do +85°C; ±2°C w pełnym zakresie |
| Rozdzielczość odczytu | 0,1°C |
| Aktualizacja wskazań | co 2 sekundy |
| Wyświetlacz | LCD 4×16 znaków |
| Alarm | akustyczny, po przekroczeniu ustawionego zakresu temperatury |
| Pamięć pomiarów | wartości minimalne i maksymalne z możliwością kasowania |
| Zasilanie | 7-12 V DC, min. 150 mA |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Płytki PCB | 97×62 mm + płytka panelu przedniego |
Wersja
AVT1999 C – zlutowany układ. Wersja zawiera zmontowany termometr przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes
Czujniki DS18B20 podłącza się osobno do wejść PD6 i PD7, więc po dołączeniu czujników nie trzeba wyszukiwać ich numerów seryjnych.
Przy dołączeniu tylko jednego czujnika w miejscu drugiego pomiaru nie pojawi się wartość temperatury.
Przy pomiarze cieczy najlepiej stosować czujniki DS18B20 w nierdzewnych gilzach, z przewodem i uszczelnieniem żywicą epoksydową.
Wersja C nie jest kompletnym urządzeniem w obudowie. Wymaga zasilacza, czujników temperatury, przewodów i montażu w docelowej aplikacji.
Uwaga: układ wymaga zasilania 7-12 V DC. Czujniki stosowane na zewnątrz lub w cieczy trzeba zabezpieczyć przed wilgocią i uszkodzeniem mechanicznym.
Najczęściej zadawane pytania
Czy wersja C jest kompletnym termometrem w obudowie?
Nie. To zlutowany układ do integracji. Wymaga zasilacza, czujników temperatury, przewodów i obudowy.
Ile czujników obsługuje termometr?
Dwa czujniki DS18B20 podłączane do osobnych wejść mikrokontrolera.
Czy termometr zapamiętuje temperatury minimalne i maksymalne?
Tak. Wartości MIN/MAX są zapamiętywane i można je skasować z menu urządzenia.
Czy można nazwać kanały pomiarowe?
Tak. Każdemu z dwóch kanałów można przypisać indywidualną nazwę.
