Termometr MIN-MAX 2-kanałowy z alarmem - PCB's i mikroprocesor do projektu AVT 1999
- Termometr mierzy temperaturę w dwóch punktach, zapamiętuje MIN/MAX i sygnalizuje alarm. AVT1999 A+ zawiera PCB i zaprogramowany ATmega8; elementy kompletujesz osobno.
Termometr MIN-MAX 2-kanałowy DS18B20 z alarmem - płytki PCB i zaprogramowany mikrokontroler do AVT1999
Płytki PCB i zaprogramowany ATmega8 do wykonania dwukanałowego termometru MIN-MAX z alarmem i wyświetlaczem LCD 4×16.
Dwa punkty pomiarowe, pamięć MIN/MAX i alarm temperatury
AVT1999 umożliwia równoczesny pomiar temperatury w dwóch punktach za pomocą czujników DS18B20. Duży wyświetlacz LCD 4×16 pokazuje aktualne temperatury, wartości minimalne i maksymalne oraz ustawienia alarmów.
Dla każdego kanału można nadać własną nazwę oraz ustawić zakres temperatury normalnej. Po przekroczeniu zadanych progów uruchamiany jest przerywany sygnał dźwiękowy i komunikat alarmowy na wyświetlaczu. Wersja A+ zawiera płytki PCB oraz zaprogramowany ATmega8 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1999
Dwukanałowy termometr MIN-MAX z alarmem, wyświetlaczem LCD 4×16 i obsługą dwóch czujników DS18B20.
| Kod projektu | AVT1999 |
| Wersja | A+ – płytki PCB + zaprogramowany mikrokontroler |
| Funkcja | 2-kanałowy termometr MIN-MAX z alarmem |
| Czujniki temperatury | 2× DS18B20, interfejs 1-Wire |
| Zakres pomiaru | -55°C do +125°C |
| Dokładność czujnika | ±0,5°C od -10°C do +85°C; ±2°C w pełnym zakresie |
| Rozdzielczość odczytu | 0,1°C |
| Aktualizacja wskazań | co 2 sekundy |
| Wyświetlacz | LCD 4×16 znaków |
| Alarm | akustyczny, po przekroczeniu ustawionego zakresu temperatury |
| Pamięć pomiarów | wartości minimalne i maksymalne z możliwością kasowania |
| Zasilanie | 7-12 V DC, min. 150 mA |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |

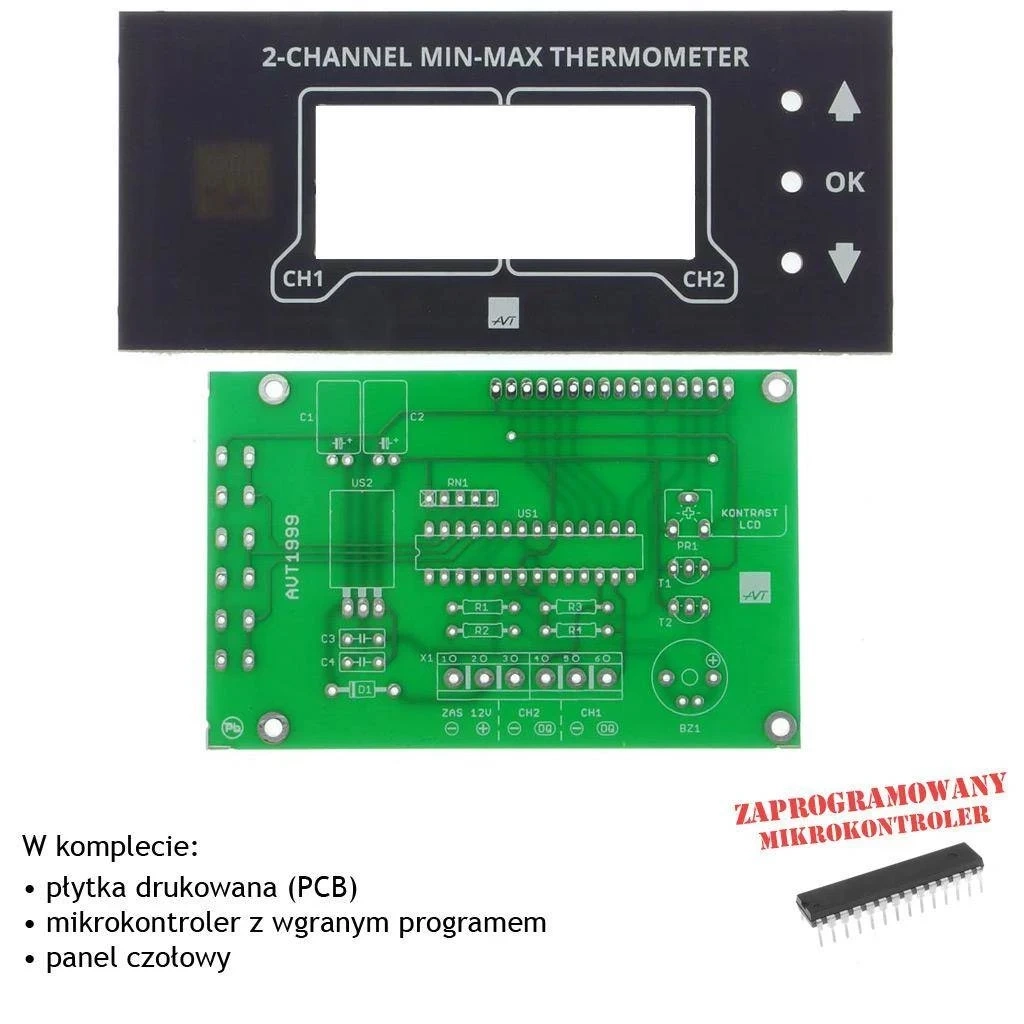

| Płytki PCB | 97×62 mm + płytka panelu przedniego |
Wersja
AVT1999 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytki PCB oraz ATmega8 z firmware projektu. Pozostałe elementy, w tym wyświetlacz LCD, buzzer, stabilizator, przyciski, złącza, tranzystory i elementy bierne, trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 2,2 kΩ
- R3, R4: 3,3 kΩ
- RN1: drabinka 4×10 kΩ
- PR1: potencjometr montażowy 10 kΩ
- C1, C2: 100 µF
- C3, C4: 100 nF
- D1: 1N4007
- US1: ATmega8 z firmware projektu
- US2: 7805
- T1, T2: BC557
- DIS1: wyświetlacz LCD 4×16
- BZ1: buzzer 3 V lub 5 V
- S1-S3: przyciski z ośką 17,5 mm
- X1: 3×ARK2/500 lub 2×ARK3/500
- listwa goldpin 16-pinowa
Notes
Czujniki DS18B20 podłącza się osobno do wejść PD6 i PD7, więc po dołączeniu czujników nie trzeba wyszukiwać ich numerów seryjnych.
Dla każdego kanału można ustawić nazwę, sprawdzić wartości MIN/MAX i skasować wybraną wartość skrajną.
Przy pomiarze cieczy czujnik i połączenia muszą być szczelnie zabezpieczone przed wilgocią.
Kontrast wyświetlacza LCD reguluje się potencjometrem PR1 po podłączeniu zasilania.
Uwaga: układ wymaga zasilania 7-12 V DC. Czujniki stosowane na zewnątrz lub w cieczy trzeba zabezpieczyć przed wilgocią i uszkodzeniem mechanicznym.
Najczęściej zadawane pytania
AVT1999 A+ zawiera płytki PCB oraz zaprogramowany ATmega8. Pozostałe elementy, w tym LCD, buzzer, przyciski, 7805 i złącza, trzeba skompletować osobno.
Dwa czujniki DS18B20 podłączane do osobnych wejść mikrokontrolera.
Tak. Wartości MIN/MAX są zapamiętywane i można je skasować z menu urządzenia.
Tak. Każdemu z dwóch kanałów można przypisać indywidualną nazwę.
Nie bez programu. Mikrokontroler musi mieć firmware projektu, dlatego wersja A+ zawiera ATmega8 przygotowany do AVT1999.
