Termometr MIN-MAX 2-kanałowy z alarmem - KIT AVT 1999
- Dwukanałowy termometr DS18B20 z LCD 4×16, pamięcią MIN/MAX i alarmem przekroczenia zakresu. AVT1999 B to KIT DIY z PCB i elementami do lutowania.
Termometr MIN-MAX 2-kanałowy DS18B20 z alarmem - KIT DIY AVT1999
KIT DIY dwukanałowego termometru DS18B20 z wyświetlaczem LCD 4×16, pamięcią MIN/MAX i alarmem temperatury.
Dwukanałowy pomiar temperatury z wygodnym menu
AVT1999 pozwala zbudować termometr do monitorowania dwóch punktów pomiarowych. Urządzenie pokazuje aktualne temperatury, wartości minimalne i maksymalne oraz komunikat alarmowy po przekroczeniu ustawionego zakresu.
Obsługa odbywa się trzema przyciskami, a wyświetlacz LCD 4×16 pozwala jednocześnie prezentować wiele informacji. Czujniki DS18B20 pracują na osobnych wejściach, więc po podłączeniu są gotowe do pomiaru bez rejestrowania numerów seryjnych. AVT1999 B to KIT DIY z płytką PCB oraz podzespołami przewidzianymi do zlutowania termometru.
Karta techniczna
AVT1999
Dwukanałowy termometr MIN-MAX z alarmem, wyświetlaczem LCD 4×16 i obsługą dwóch czujników DS18B20.
| Kod projektu | AVT1999 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | 2-kanałowy termometr MIN-MAX z alarmem |
| Czujniki temperatury | 2× DS18B20, interfejs 1-Wire |
| Zakres pomiaru | -55°C do +125°C |
| Dokładność czujnika | ±0,5°C od -10°C do +85°C; ±2°C w pełnym zakresie |
| Rozdzielczość odczytu | 0,1°C |
| Aktualizacja wskazań | co 2 sekundy |

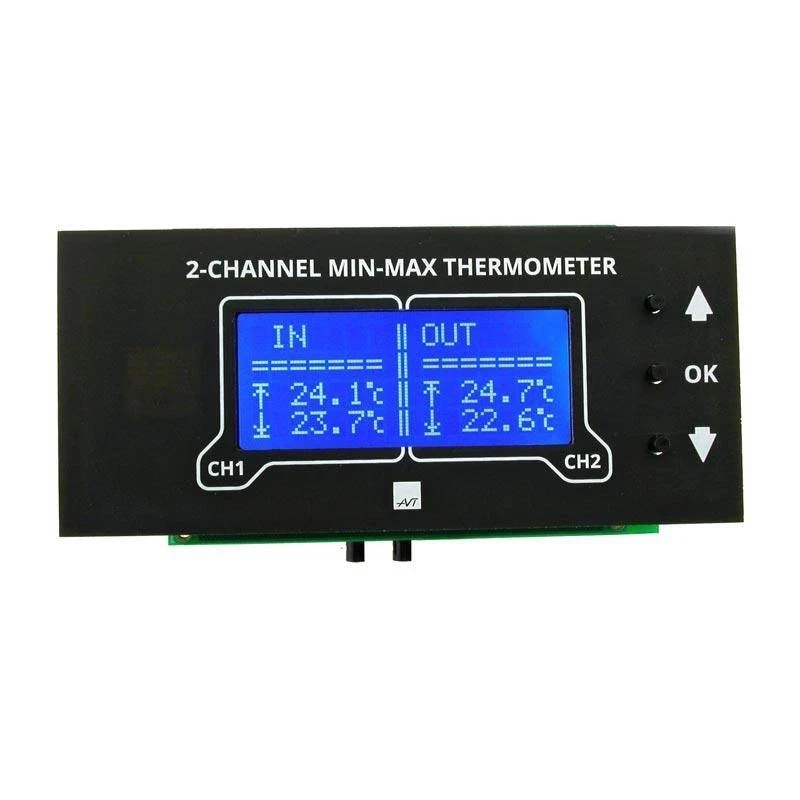

| Wyświetlacz | LCD 4×16 znaków |
| Alarm | akustyczny, po przekroczeniu ustawionego zakresu temperatury |
| Pamięć pomiarów | wartości minimalne i maksymalne z możliwością kasowania |
| Zasilanie | 7-12 V DC, min. 150 mA |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |

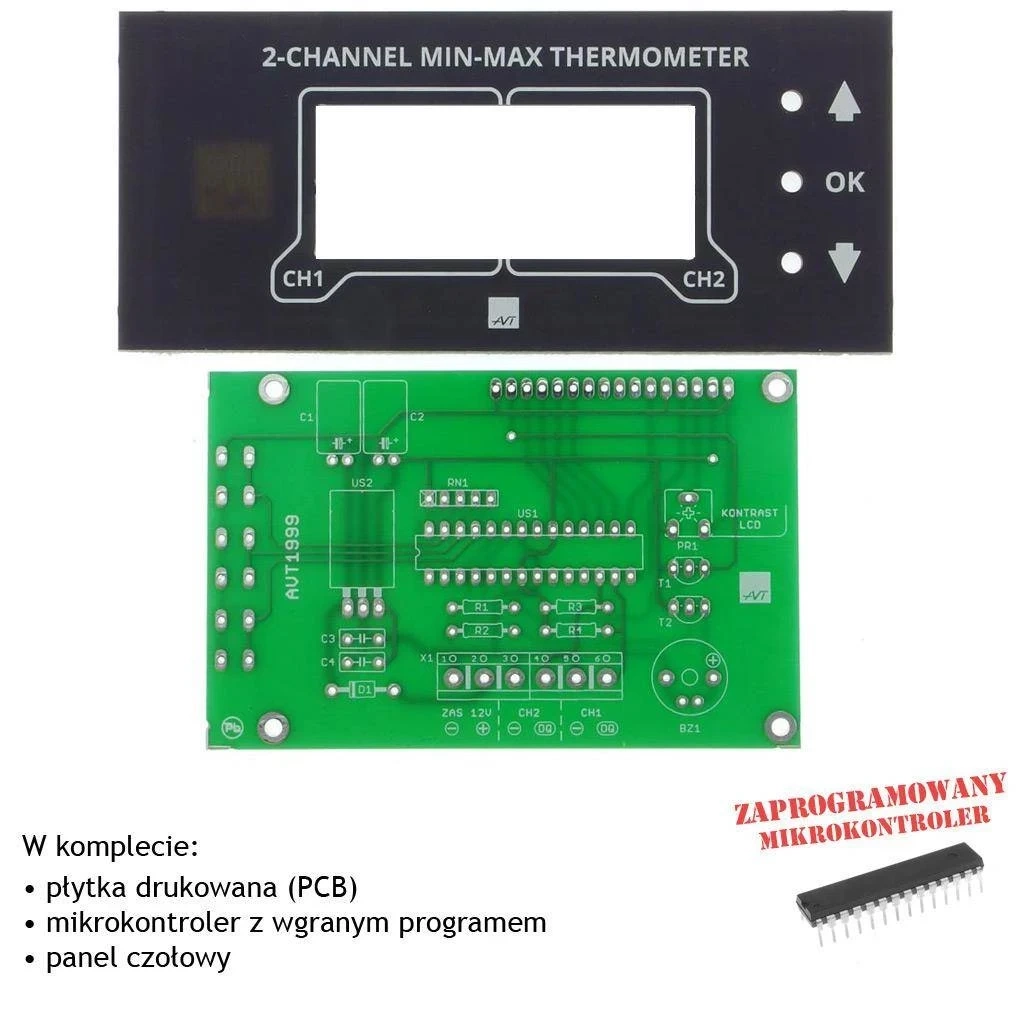

| Płytki PCB | 97×62 mm + płytka panelu przedniego |
Wersja

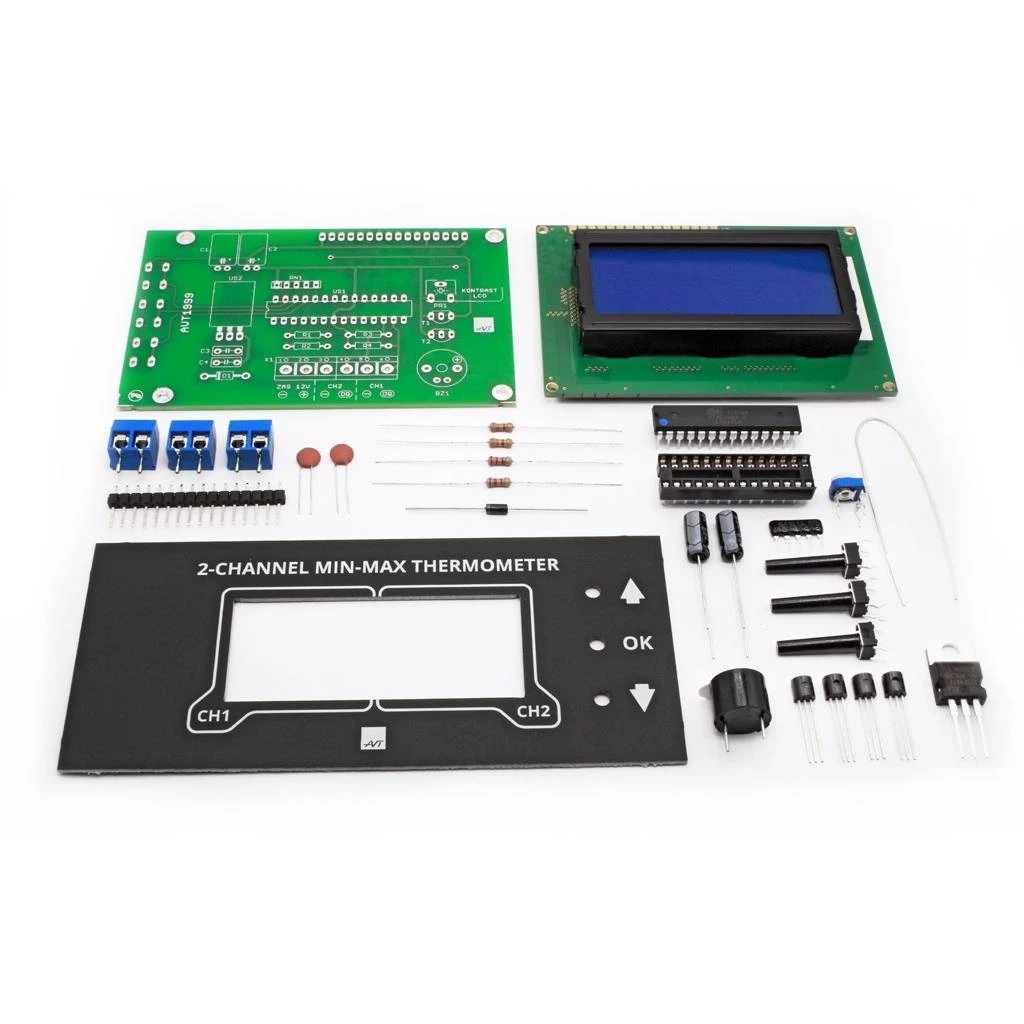

AVT1999 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania termometru.
Notes

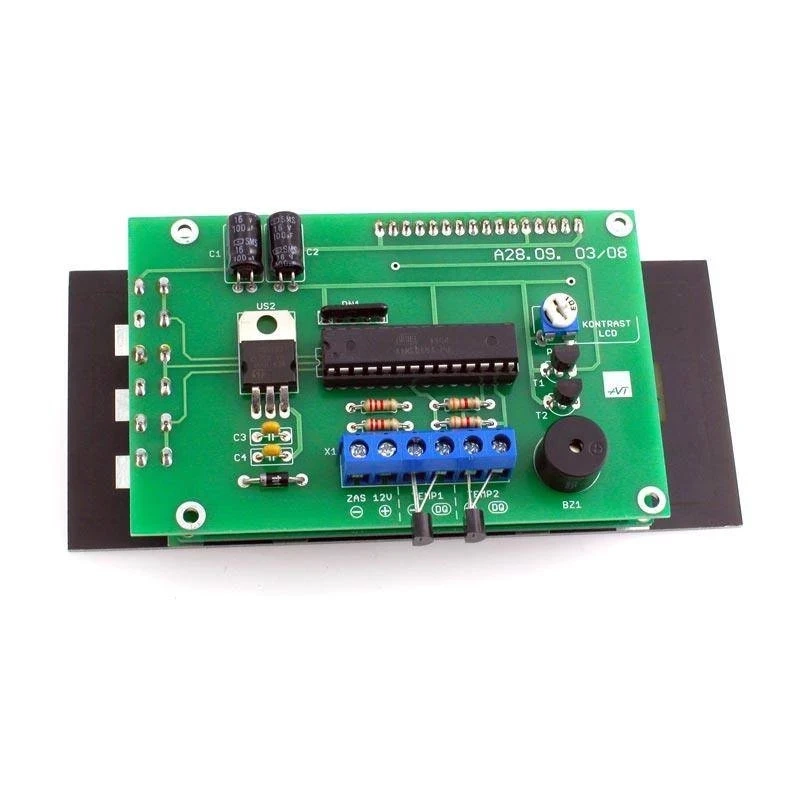

Czujniki DS18B20 podłącza się osobno do wejść PD6 i PD7, więc po dołączeniu czujników nie trzeba wyszukiwać ich numerów seryjnych.
Układ po poprawnym montażu i podłączeniu czujników może rozpocząć pracę bez dodatkowego uruchamiania.
Przy pomiarze powietrza wystarczy osłonić czujniki przed uszkodzeniem mechanicznym; przy pomiarach cieczy potrzebna jest szczelna ochrona.
Kontrast wyświetlacza LCD reguluje się potencjometrem PR1 po podłączeniu zasilania.
Uwaga: układ wymaga zasilania 7-12 V DC. Czujniki stosowane na zewnątrz lub w cieczy trzeba zabezpieczyć przed wilgocią i uszkodzeniem mechanicznym.
Najczęściej zadawane pytania
AVT1999 B to KIT DIY z PCB i podzespołami do zlutowania termometru MIN-MAX z alarmem.
Dwa czujniki DS18B20 podłączane do osobnych wejść mikrokontrolera.
Tak. Wartości MIN/MAX są zapamiętywane i można je skasować z menu urządzenia.
Tak. Każdemu z dwóch kanałów można przypisać indywidualną nazwę.
Napięciem stałym 7-12 V DC z zasilacza o wydajności prądowej co najmniej 150 mA.
