Termometr LED do wędzarni 25-90°C z DS18B20 - zlutowany KIT AVT 1734
- Linijkowy termometr LED 25-90°C do kontroli temperatury podczas wędzenia. AVT1734 C to zlutowany układ wymagający zasilania 3,5-5 V, czujnika DS18B20 i obudowy.
Linijkowy termometr LED do wędzarni 25-90°C - zlutowany AVT1734
Zlutowany termometr LED do kontroli temperatury w wędzarni z czujnikiem DS18B20.
Zlutowany termometr LED do wędzarni

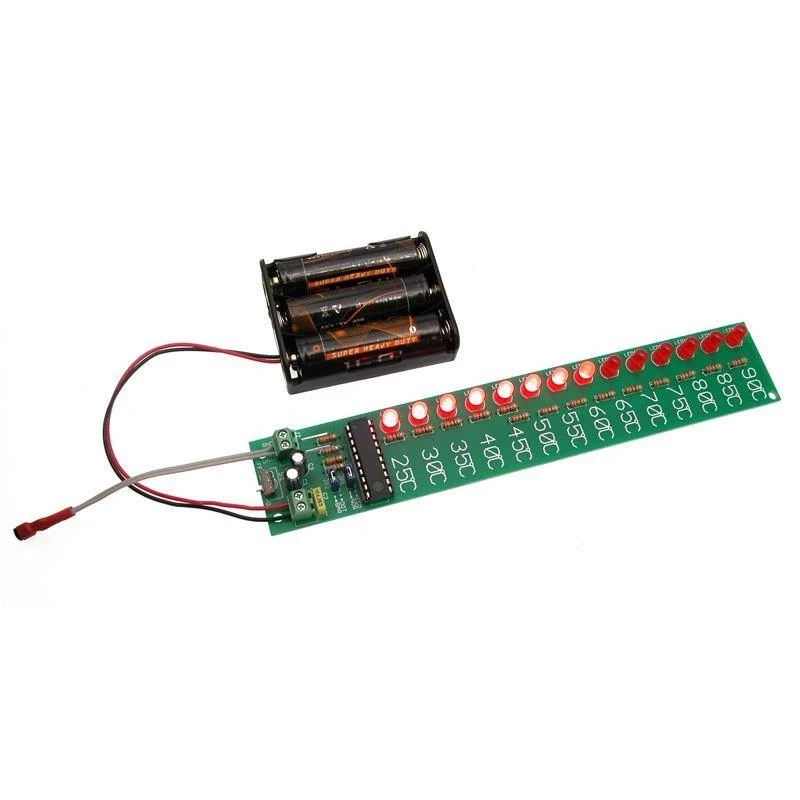

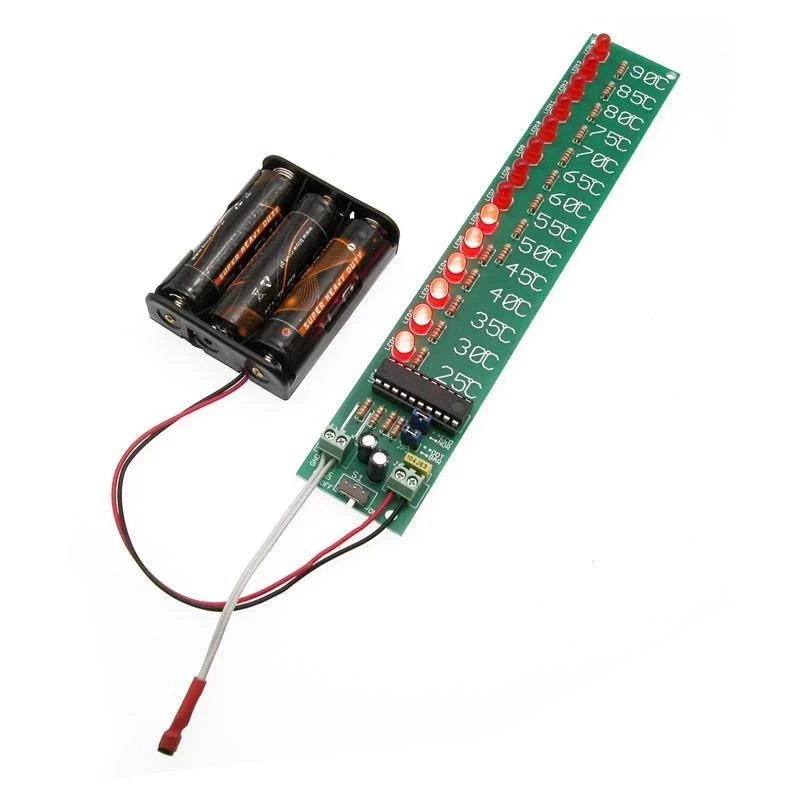

AVT1734 C to zlutowany układ termometru do wędzarni z diodową skalą temperatury. Wskazanie realizuje 14 diod LED opisanych od 25°C do 90°C, a pomiar wykonuje cyfrowy czujnik DS18B20.
Zlutowany układ ułatwia wykonanie własnego wskaźnika temperatury do wędzarni, ale wymaga zasilania 3,5…5 V, właściwego umieszczenia czujnika, zabezpieczenia połączeń sondy oraz montażu w odpowiedniej obudowie. To moduł elektroniczny do integracji, a nie kompletny termometr w gotowej obudowie.
Karta techniczna
AVT1734
Zlutowany termometr do wędzarni z czujnikiem DS18B20, mikrokontrolerem ATtiny2313 i linijkową skalą LED.
| Wersja | C – zlutowany układ |
| Funkcja | termometr LED do wędzarni |
| Zakres wskazań | 25…90°C |
| Rozdzielczość odczytu | 5°C |
| Czujnik temperatury | DS18B20, praca w trybie zasilania z linii danych |
| Mikrokontroler | ATtiny2313 z firmware projektu |
| Wskazanie | 14 diod LED 5 mm |
| Tryby pracy | ciągłe/migające świecenie oraz linijka/pojedyncza dioda |
| Zasilanie | 3,5…5 V |
| Płytka PCB | 178×32 mm |
Wersja
AVT1734 C – zlutowany układ. Wersja zawiera zmontowany termometr LED z zaprogramowanym mikrokontrolerem ATtiny2313, czujnikiem DS18B20, diodami LED, zworkami wyboru trybu pracy, przełącznikiem i złączami. Układ wymaga zasilania 3,5…5 V oraz montażu w obudowie lub własnym urządzeniu.
Notes
Zworka JP1 wybiera świecenie ciągłe albo impulsowe. Zworka JP2 wybiera tryb linijki diodowej albo świecenia pojedynczej diody.
Układ pracuje z napięciem 3,5…5 V. Możliwe jest zasilanie z baterii 4,5 V, np. z koszyka 3×AA/R6, albo z innego stabilnego źródła w tym zakresie.
Czujnik DS18B20 pracuje w trybie zasilania z linii danych. W praktycznym montażu wyprowadzenia VCC i GND czujnika łączy się z masą, a DQ z linią DATA.
Zlutowany układ nie jest kompletnym termometrem w obudowie. Do pracy wymaga zasilania, właściwego umieszczenia sondy i zabezpieczenia połączeń czujnika.
Jeżeli temperatura jest niższa niż 25°C, dioda oznaczona 25°C błyska krótkimi impulsami, co informuje o pracy układu.
Uwaga: elektronikę i połączenia czujnika trzeba chronić przed wilgocią, zabrudzeniami i temperaturą przekraczającą dopuszczalne warunki pracy elementów. Moduł wymaga zasilania 3,5…5 V i odpowiedniej obudowy, najlepiej przezroczystej dla czytelności diod LED.
Najczęściej zadawane pytania
AVT1734 C to zlutowany układ termometru LED do wędzarni z zaprogramowanym ATtiny2313, czujnikiem DS18B20, diodami LED, zworkami wyboru trybu pracy, przełącznikiem i złączami. Wymaga zasilania 3,5…5 V oraz obudowy.
Do kontroli temperatury w przydomowej wędzarni. Diodowa skala pozwala szybko ocenić, czy temperatura znajduje się w oczekiwanym zakresie.
Nie. To zlutowany układ elektroniczny do montażu w obudowie lub własnym urządzeniu. Trzeba zapewnić zasilanie, miejsce na płytkę i zabezpieczenie połączeń czujnika.
Projekt wykorzystuje cyfrowy czujnik DS18B20 podłączany do złącza J2. W tej konstrukcji czujnik pracuje w trybie zasilania z linii danych.
Układ pracuje z napięciem 3,5…5 V. Możliwe jest zasilanie z baterii 4,5 V, np. z koszyka 3×AA/R6, albo z innego stabilnego źródła w tym zakresie.
