Termometr LED do wędzarni 25-90°C z DS18B20 - KIT AVT 1734
- Termometr LED z DS18B20 do kontroli temperatury w domowej wędzarni, z wyborem trybu świecenia diod JP1/JP2. AVT1734 B to KIT DIY z PCB i elementami do lutowania.
Linijkowy termometr LED do wędzarni 25-90°C - KIT DIY AVT1734
KIT do zbudowania termometru LED z czujnikiem DS18B20 i skalą temperatury do wędzarni.
Termometr LED do samodzielnego montażu
AVT1734 pozwala wykonać czytelny termometr do wędzarni, w którym temperatura jest prezentowana za pomocą słupka diod LED. Skala od 25°C do 90°C i rozdzielczość 5°C są dopasowane do kontroli jednego z kluczowych parametrów podczas wędzenia.
Układ wykorzystuje czujnik DS18B20 oraz mikrokontroler ATtiny2313 z firmware projektu. Użytkownik może wybrać sposób prezentacji wyniku zworkami JP1 i JP2, uzyskując kompromis między czytelnością i poborem energii. Wersja B to KIT z płytką PCB i elementami do lutowania, przeznaczony do samodzielnego montażu termometru.
Karta techniczna
AVT1734
Termometr do wędzarni z czujnikiem DS18B20, mikrokontrolerem ATtiny2313 i linijkową skalą LED.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | termometr LED do wędzarni |
| Zakres wskazań | 25…90°C |
| Rozdzielczość odczytu | 5°C |
| Czujnik temperatury | DS18B20, praca w trybie zasilania z linii danych |
| Mikrokontroler | ATtiny2313 z firmware projektu |
| Wskazanie | 14 diod LED 5 mm |
| Tryby pracy | ciągłe/migające świecenie oraz linijka/pojedyncza dioda |
| Zasilanie | 3,5…5 V |
| Płytka PCB | 178×32 mm |
Wersja

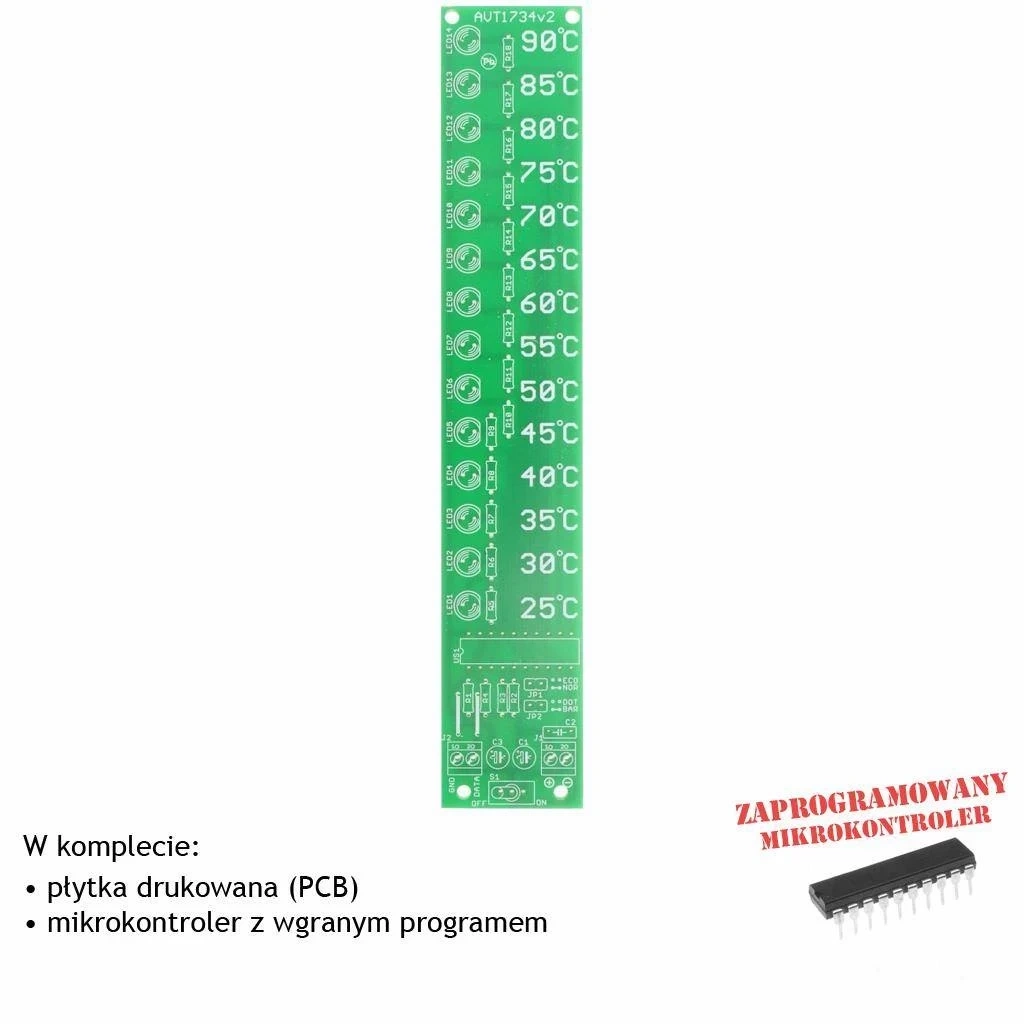

AVT1734 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany mikrokontroler ATtiny2313 przygotowany do projektu, czujnik DS18B20, diody LED, rezystory, kondensatory, złącza, zworki, przełącznik i podstawkę DIP20 do zbudowania termometru do wędzarni.
Notes
Zworka JP1 wybiera świecenie ciągłe albo impulsowe. Zworka JP2 wybiera tryb linijki diodowej albo świecenia pojedynczej diody.

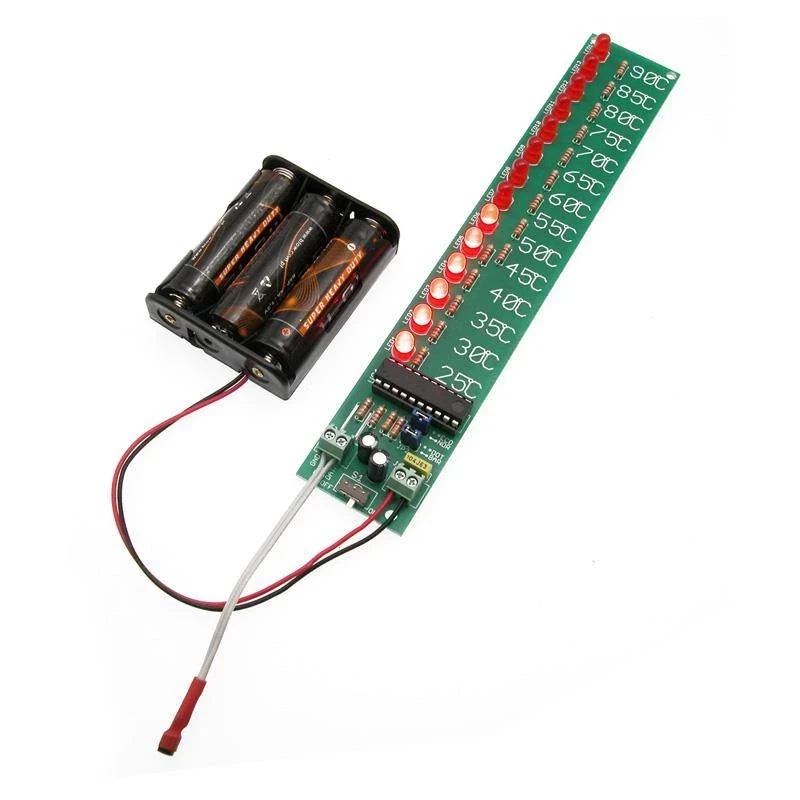

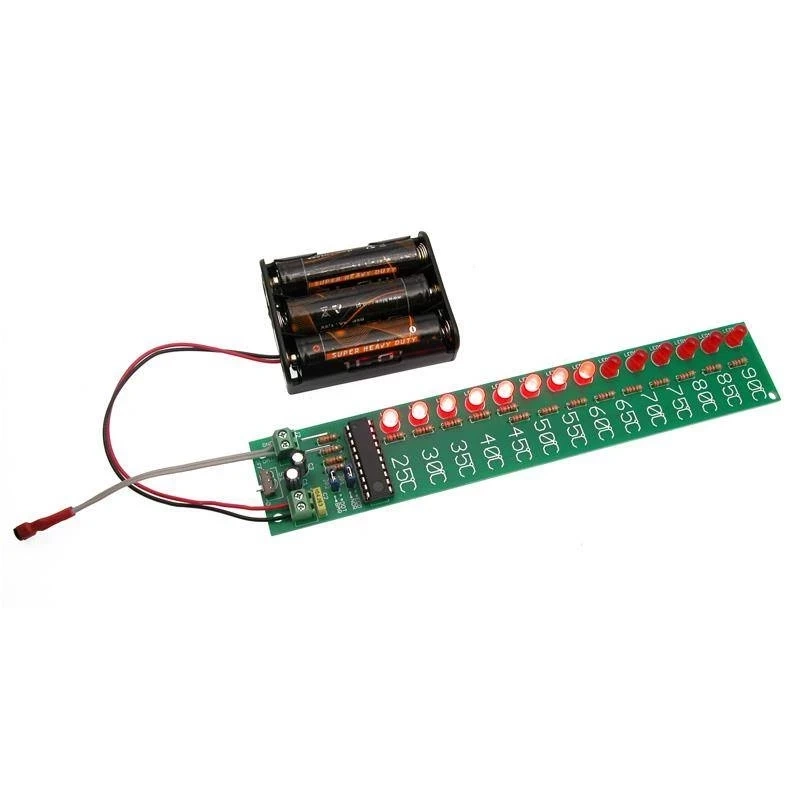

Układ pracuje z napięciem 3,5…5 V. Możliwe jest zasilanie z baterii 4,5 V, np. z koszyka 3×AA/R6, albo z innego stabilnego źródła w tym zakresie.
Czujnik DS18B20 pracuje w trybie zasilania z linii danych. W praktycznym montażu wyprowadzenia VCC i GND czujnika łączy się z masą, a DQ z linią DATA.
Prawidłowo zmontowany układ nie wymaga dodatkowych czynności uruchomieniowych. Przy zasilaniu 3,5…5 V pobór prądu zależy od wybranego trybu świecenia LED.
Połączenia czujnika warto zabezpieczyć przed wilgocią i zanieczyszczeniami, ponieważ sonda pracuje w trudnych warunkach w pobliżu wędzarni.
Uwaga: elektronikę i połączenia czujnika trzeba chronić przed wilgocią, zabrudzeniami i temperaturą przekraczającą dopuszczalne warunki pracy elementów. Moduł wymaga zasilania 3,5…5 V i odpowiedniej obudowy, najlepiej przezroczystej dla czytelności diod LED.
Najczęściej zadawane pytania
AVT1734 B to zestaw KIT z płytką PCB i elementami do zlutowania termometru LED do wędzarni. Zawiera zaprogramowany ATtiny2313, czujnik DS18B20, diody LED, rezystory, kondensatory, złącza, zworki, przełącznik i podstawkę DIP20.
Do kontroli temperatury w przydomowej wędzarni. Diodowa skala pozwala szybko ocenić, czy temperatura znajduje się w oczekiwanym zakresie.
Projekt wykorzystuje cyfrowy czujnik DS18B20 podłączany do złącza J2. W tej konstrukcji czujnik pracuje w trybie zasilania z linii danych.
Nie. Wersja B zawiera ATtiny2313 z firmware przygotowanym do projektu AVT1734.
Układ pracuje z napięciem 3,5…5 V. Możliwe jest zasilanie z baterii 4,5 V, np. z koszyka 3×AA/R6, albo z innego stabilnego źródła w tym zakresie.
