Termometr 2-kanałowy z LCD graficznym - PCB i mikroprocesor do projektu AVT 2982
Termometr 2-kanałowy z LCD graficznym - PCB i mikroprocesor do projektu AVT 2982
Termometr 2-kanałowy z LCD graficznym - PCB i mikroprocesor do projektu AVT 2982
Termometr 2-kanałowy z LCD graficznym - PCB i mikroprocesor do projektu AVT 2982
zoom

Termometr 2-kanałowy z LCD graficznym - PCB i mikroprocesor do projektu AVT 2982

  • Mierzy temperaturę w dwóch punktach i pokazuje wyniki na graficznym LCD 128×64, z dodatkową funkcją zegara. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler.
Wersja
Dostępny
Dostępny
48,00 zł
brutto / szt.
Szybkie zakupy 1-Click(bez rejestracji)
Zwroty do 15 dni
Ten produkt nie jest dostępny w sklepie stacjonarnym
Bezpieczne zakupy

Termometr 2-kanałowy z LCD graficznym – pomiar temperatury AVT2982

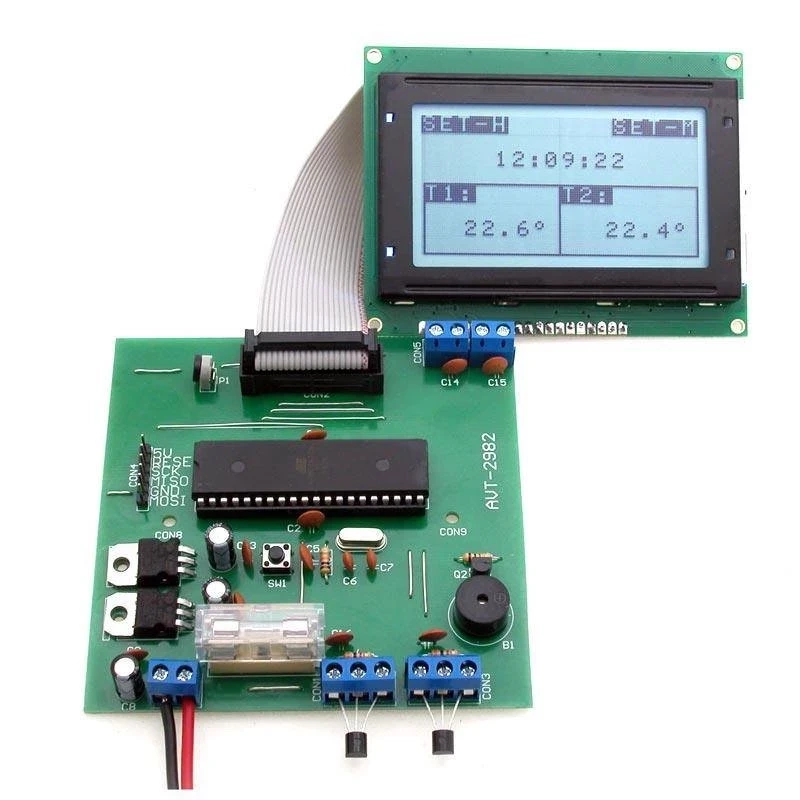

Układ mierzy temperaturę w dwóch punktach i prezentuje wyniki na czytelnym wyświetlaczu graficznym 128×64.

Dwupunktowy pomiar temperatury z dużym wyświetlaczem

AVT2982 pozwala zbudować dwukanałowy termometr do jednoczesnego pomiaru temperatury w dwóch miejscach, na przykład wewnątrz i na zewnątrz pomieszczenia. Pomiar realizują cyfrowe czujniki DS18B20 pracujące na osobnych kanałach, a wyniki są prezentowane na graficznym wyświetlaczu LCD 128×64.

Projekt sprawdza się jako wskaźnik temperatury do garażu, warsztatu, pomieszczenia technicznego lub własnej instalacji pomiarowej. Oprogramowanie zawiera także funkcję zegara, a brak lub uszkodzenie czujnika jest sygnalizowane komunikatem ERROR na ekranie.

2 kanały pomiarowe osobne czujniki DS18B20 dla dwóch punktów temperatury
LCD graficzny 128×64 czytelna prezentacja wyników oraz funkcji zegara
Płytka PCB 95×95 mm wersja A+ zawiera PCB i zaprogramowany mikrokontroler

Karta techniczna
AVT2982

Dwukanałowy termometr z mikrokontrolerem ATmega32, czujnikami DS18B20, wyświetlaczem graficznym 128×64 i dodatkową funkcją zegara.

WersjaA+ – płytka PCB + zaprogramowany mikrokontroler
Typ projektutermometr 2-kanałowy z LCD graficznym
Liczba kanałów pomiarowych2 osobne kanały pomiarowe
Czujniki temperaturyDS18B20, 2 sztuki
Interfejs czujników1-Wire, osobne linie VCC, GND i danych dla każdego kanału
Rozdzielczość pomiaru9 bit, odpowiada 0,5°C
Maksymalny czas konwersji przy 9 bitach93,75 ms
MikrokontrolerATmega32, zaprogramowany w wersji A+
WyświetlaczABG128064A, LCD graficzny 128×64
Funkcja dodatkowazegara z aktualizacją sekundową
Sygnalizacja błędu czujnikakomunikat ERROR na wyświetlaczu
Stabilizatory napięcia7805, 2 sztuki
TranzystorBC547
BuzzerB1
Taktowanierezonator 16 MHz
Zasilanie7–9 V, nie wyższe
Złącze wyświetlaczaCON2, goldpin 2×10
BezpiecznikF1, 1 A / 250 V
Wymiary płytki PCB95×95 mm
Pobierz dokumentację PDF

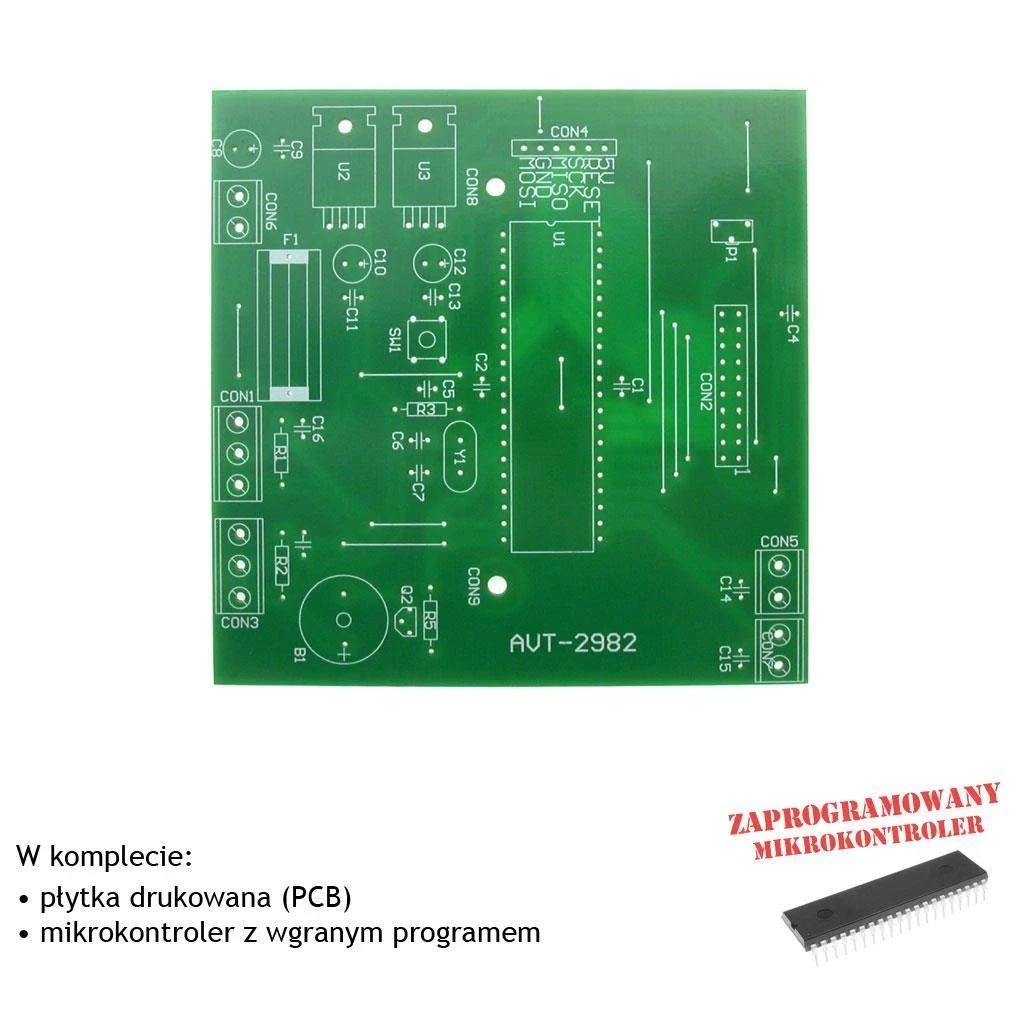

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler

AVT2982 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega32 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

  • R1, R2: 3 kΩ
  • R3: 10 kΩ
  • R5: 100 Ω
  • P1: potencjometr 10 kΩ
  • B1: buzzer
  • C1, C2, C4, C5, C9, C11, C13-C16: 100 nF
  • C6, C7: 33 nF
  • C8, C10, C12: 100 µF
  • Q2: BC547
  • U1: ATmega32
  • U2, U3: 7805
  • LCD: ABG128064A
  • Czujniki: DS18B20
  • CON1, CON3: ARK3
  • CON2: goldpin 2×10
  • CON4: goldpin ×6
  • CON5-CON7: ARK2
  • F1: bezpiecznik 1 A / 250 V
  • SW1: mikroswitch
  • Y1: rezonator 16 MHz

Notes

Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega32 do podstawowego uruchomienia projektu.

Do obsługi wyświetlacza graficznego wykorzystano część portu PC mikrokontrolera, dlatego w ustawieniach fusebitów ATmega32 trzeba mieć wyłączony interfejs JTAG.

Przy wykonywaniu sond temperatury lepiej zastosować metalowe rurki lub inne dobrze przewodzące ciepło osłony niż samą koszulkę termokurczliwą. Po zaniku zasilania zegar wymaga ponownego ustawienia.

Zapoznaj się uwagami

Uwaga: Urządzenie należy zasilać napięciem 7–9 V, bez przekraczania górnej wartości. Po montażu trzeba sprawdzić orientację złącza wyświetlacza, poprawność podłączenia czujników DS18B20 oraz oznaczenie pierwszego przewodu taśmy LCD.

Najczęściej zadawane pytania

Co zawiera wersja AVT2982 A+?

Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega32. Pozostałe elementy trzeba skompletować osobno.

Ile temperatur mierzy układ?

Układ mierzy temperaturę w dwóch punktach przy użyciu dwóch czujników DS18B20 podłączonych do osobnych kanałów pomiarowych.

Czy to jest kompletny zestaw do montażu?

Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Wyświetlacz LCD, czujniki DS18B20, stabilizatory, elementy bierne, złącza, buzzer i pozostałe elementy należy dobrać osobno według wykazu.

Co oznacza komunikat ERROR?

Komunikat ERROR oznacza brak czujnika lub jego uszkodzenie. Po usunięciu problemu komunikat znika z wyświetlacza.
