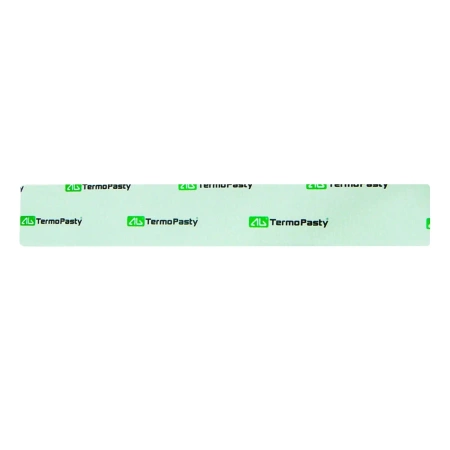

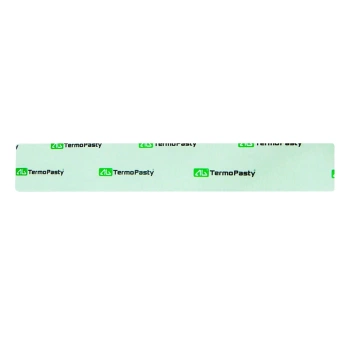

Taśma termoprzewodząca Thermopad 20x130x1mm 1.5W/mK AGT-134

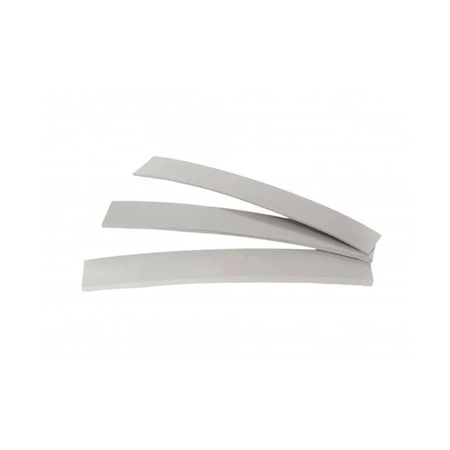

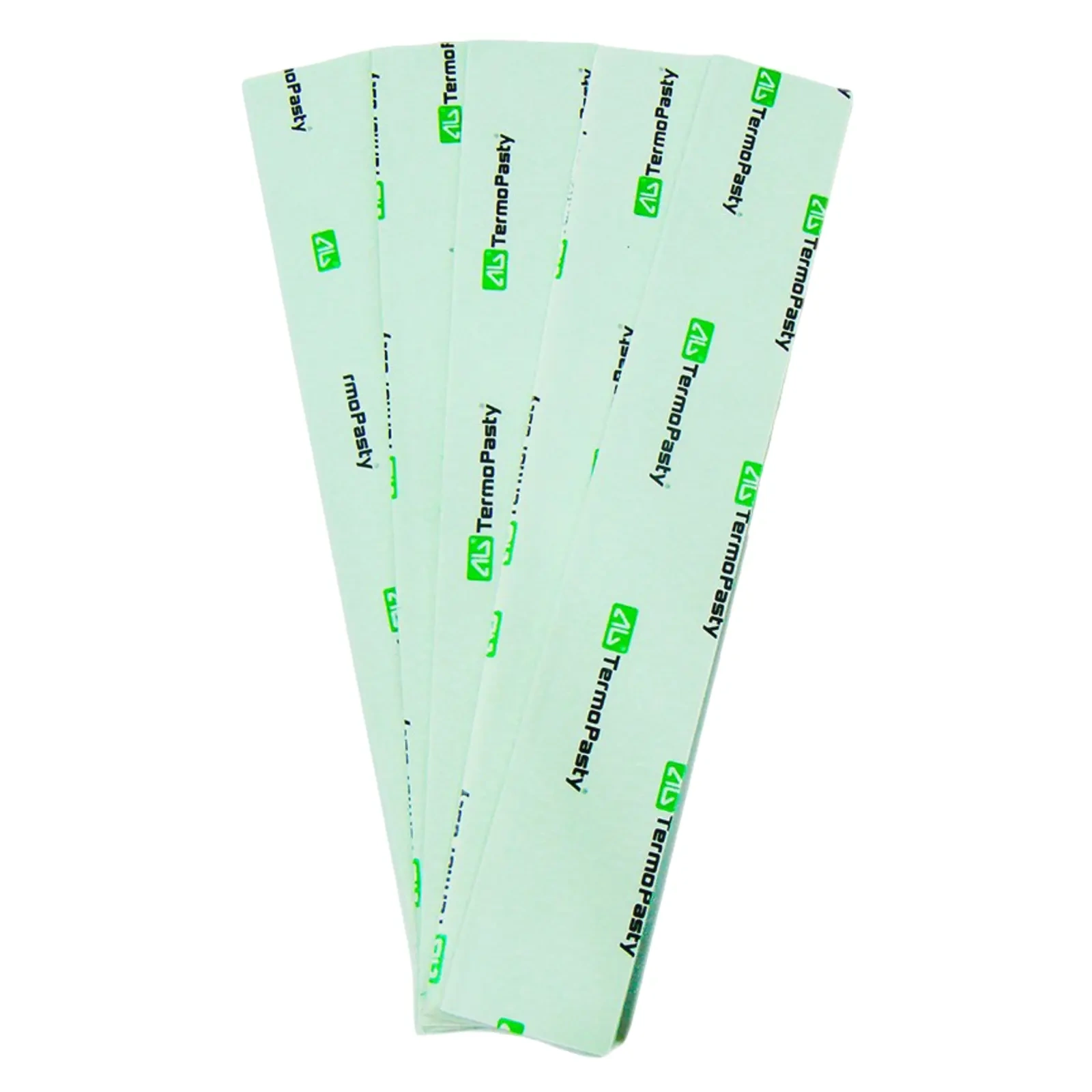

Thermopad AGT-134 to cienka taśma termoprzewodząca o wymiarach 20x130x1mm i przewodności cieplnej 1.5W/mK. Jest przeznaczona do montażu pomiędzy elementem elektronicznym a powierzchnią odbierającą ciepło, gdy potrzebna jest niewielka grubość i dwustronne mocowanie.
Wariant 1mm warto wybrać wtedy, gdy szczelina między powierzchniami jest mała. Cieńszy termopad lepiej sprawdza się przy dobrze spasowanych elementach, gdzie nie trzeba kompensować dużego odstępu. Jednocześnie materiał zachowuje elastyczność i może wyrównać drobne nierówności powierzchni.
Zastosowanie
- cienka warstwa termoprzewodząca między komponentem a radiatorem,
- moduły elektroniczne, układy LED i niewielkie płytki PCB,
- komputery, laptopy i urządzenia wymagające cienkiego padu,
- montaż elementów półprzewodnikowych w niewielkiej szczelinie,
- serwis urządzeń, w których zastosowano termopad 1mm,
- aplikacje, w których potrzebna jest taśma termoprzewodząca z klejem po obu stronach.
Specyfikacja techniczna
- Producent: AG TermoPasty
- Kod produktu: AGT-134
- Typ: taśma termoprzewodząca / termopad
- Wymiary: 20x130mm
- Grubość: 1mm
- Przewodność cieplna: 1.5W/mK
- Warstwa klejąca: dwustronna
- Twardość: 40 Shore A
- Gęstość w 20°C: 2g/cm³
- Zakres temperatury pracy: od -60°C do 200°C
- Stała dielektryczna: 5 przy 1kHz
- Okres przydatności: 3 lata
Najczęściej zadawane pytania
Termopad 1mm wybiera się wtedy, gdy szczelina między elementem a radiatorem jest niewielka. To dobry wybór przy ciasnym montażu i dobrze spasowanych powierzchniach.
To zależy od układu chłodzenia i ilości wydzielanego ciepła. Przy większym obciążeniu cieplnym lepszym wyborem może być wariant o wyższej przewodności, np. 2.4W/mK lub 6W/mK.
Tak. Po przyklejeniu należy delikatnie docisnąć elementy, aby termopad uzyskał możliwie pełny kontakt z powierzchniami. Pustki powietrzne pogarszają przewodzenie ciepła.
Nie jest to zalecane jako standardowa praktyka. Po odklejeniu może pogorszyć się przyleganie, czystość powierzchni i kontakt cieplny. Przy montażu warto od razu dobrze dopasować pozycję padu.
Nie zawsze. Jeśli konstrukcja przewiduje 1mm, grubszy pad może zmienić docisk, pozycję radiatora lub obudowy. Grubość należy dobrać do rzeczywistej szczeliny.
