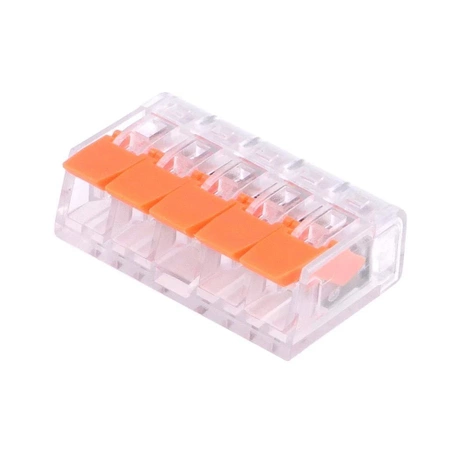

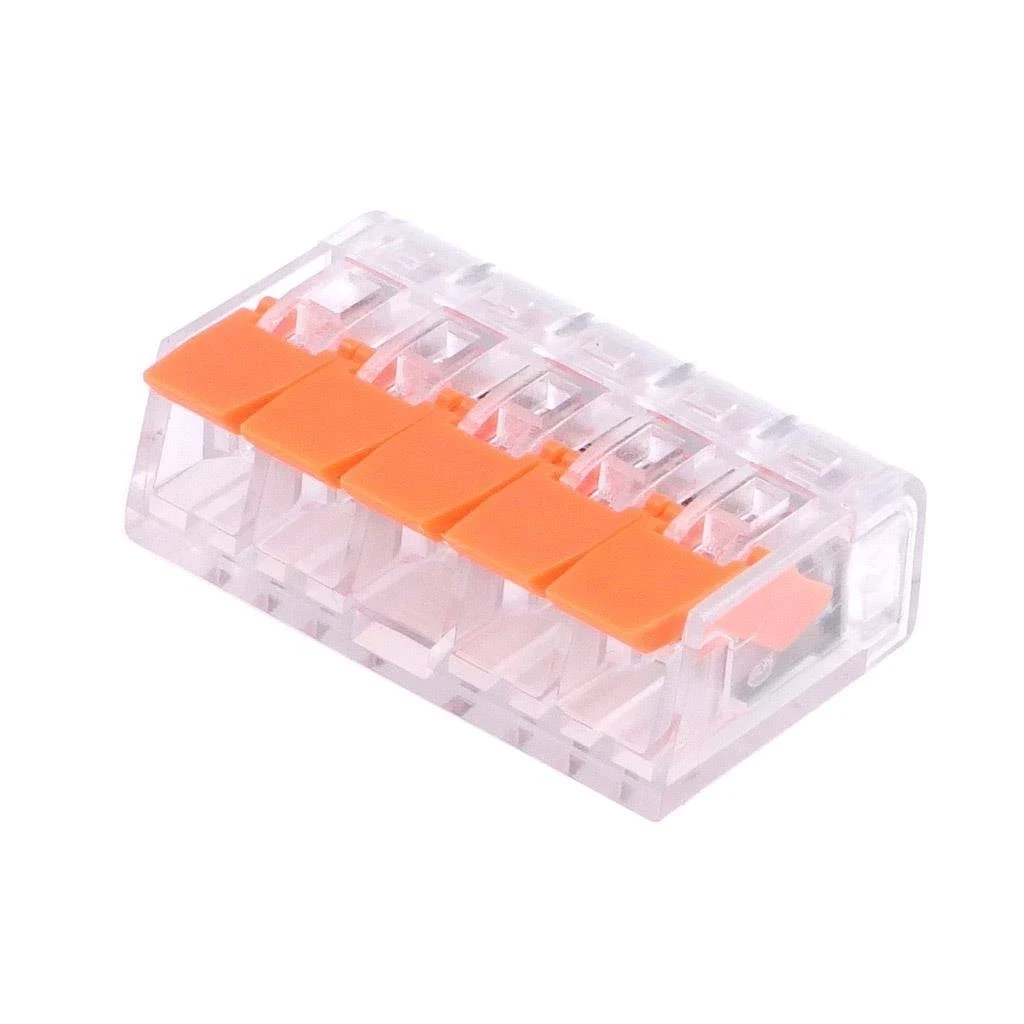

Szybkozłącze instalacyjne 5-polowe z dźwigniami 32 A, 24–12 AWG, model TLZ221-415
Pięciopolowe złącze sprężynowe z dźwigniami do przewodów
TLZ221-415 jest pięciopolowym szybkozłączem z zaciskami sprężynowymi obsługiwanymi dźwigniami. Konstrukcja ułatwia otwieranie pól i ponowne wykonywanie połączeń.
Najważniejsze cechy
- Dźwignie obsługowe: wygodne otwieranie i zamykanie zacisków
- Zaciski sprężynowe: połączenie bez śrub
- Możliwość ponownego otwarcia: łatwiejsza modyfikacja instalacji
Zastosowanie
Złącze jest przeznaczone do instalacyjnych połączeń przewodów, gdy liczy się szybki montaż oraz możliwość ponownego otwarcia zacisku.
Specyfikacja techniczna
- Prąd znamionowy: 32 A
- Zakres przewodów: 24–12 AWG
- Napięcie znamionowe: 250/600 V
- Rodzaj zacisku: sprężynowy z dźwignią
Warto wiedzieć
Dźwignię należy podnieść przed wsunięciem żyły, a następnie całkowicie zamknąć; końcówka przewodu nie może wystawać poza obudowę.
Najczęściej zadawane pytania
Przewód wprowadza się do odpowiedniego pola i blokuje mechanizmem zatrzaskowym lub dźwignią, zależnie od modelu.
Nie. Połączenie realizuje mechanizm sprężynowy lub zatrzaskowy.
Powinna odpowiadać liczbie przewodów lub punktów, które mają zostać połączone.
Wariant z dźwignią jest przeznaczony do wygodnego otwierania; w pozostałych modelach zależy to od konstrukcji zatrzasku.
Nie. Przewód musi mieścić się w zakresie przekroju podanym dla danego modelu.
