Szczypce telekomunikacyjne 4w1 do zaciskania UR/UY/UG Scotchlok i ściągania izolacji ProsKit CP-148

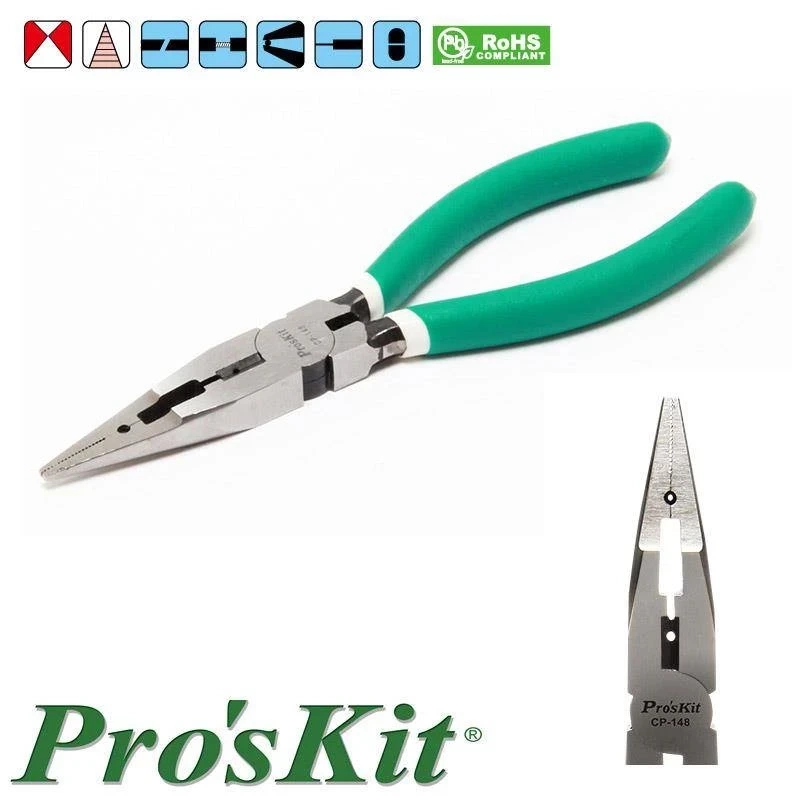

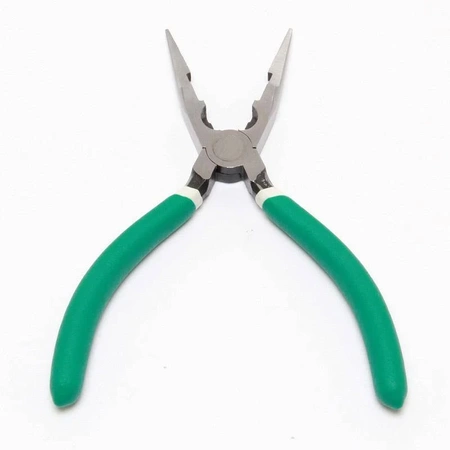

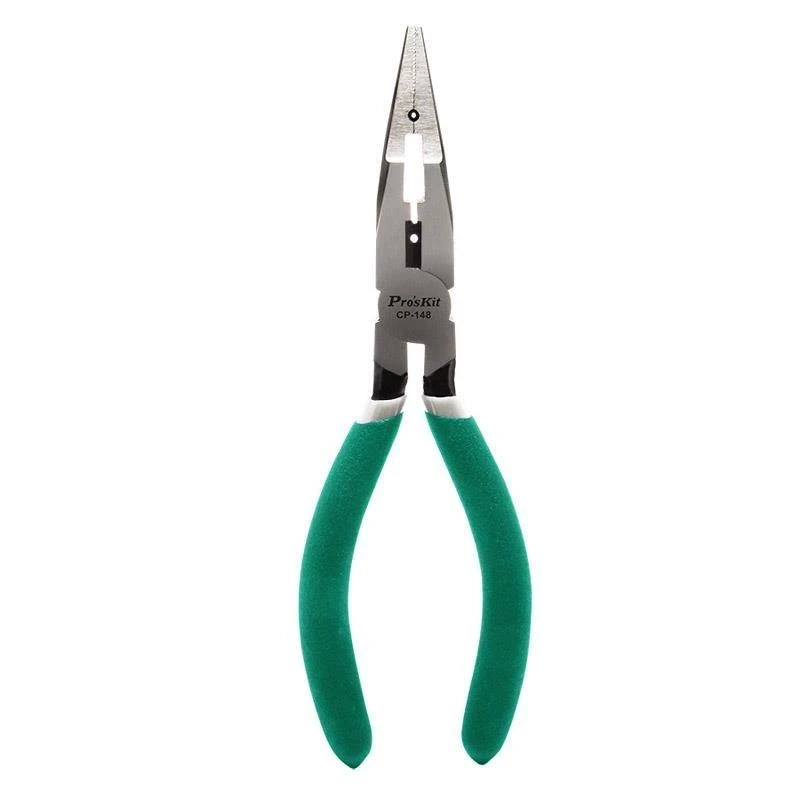

Szczypce telekomunikacyjne Pro'sKit CP-148 4w1 do zaciskania, cięcia i strippingu przewodów

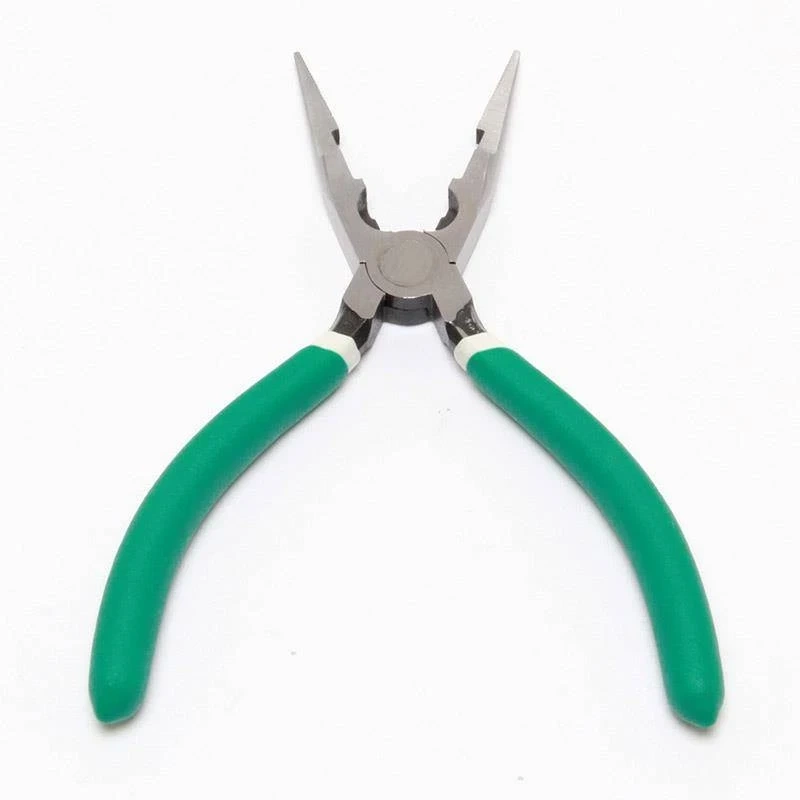

Pro'sKit CP-148 to wielofunkcyjne szczypce telekomunikacyjne 4w1 przeznaczone do zaciskania złączy telefonicznych, zdejmowania izolacji, cięcia przewodów oraz prac montażowych wymagających chwytania i wyginania przewodów. Narzędzie zostało zaprojektowane z myślą o instalacjach telekomunikacyjnych, serwisie przewodów niskoprądowych oraz pracy z przewodami sygnałowymi i telefonicznymi.
Najważniejsze cechy
- funkcja zaciskania, strippingu, cięcia i chwytania przewodów

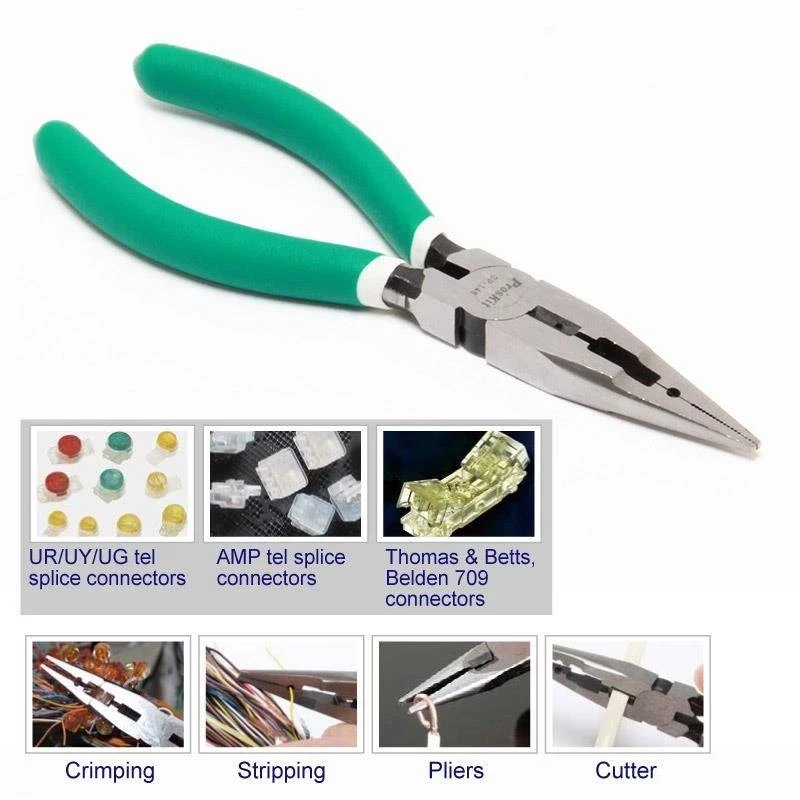

- obsługa złączy UR/UY/UG typu Scotchlok
- obsługa złączy AMP tel splice connector
- obsługa złączy serii 709

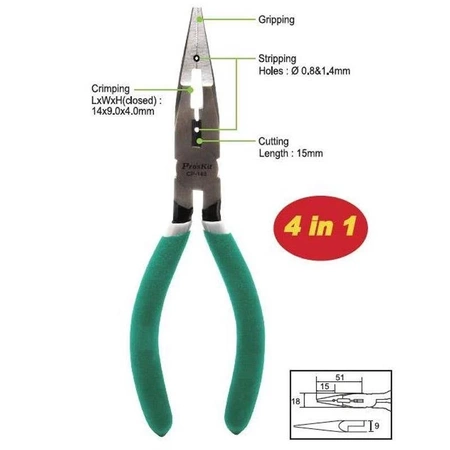

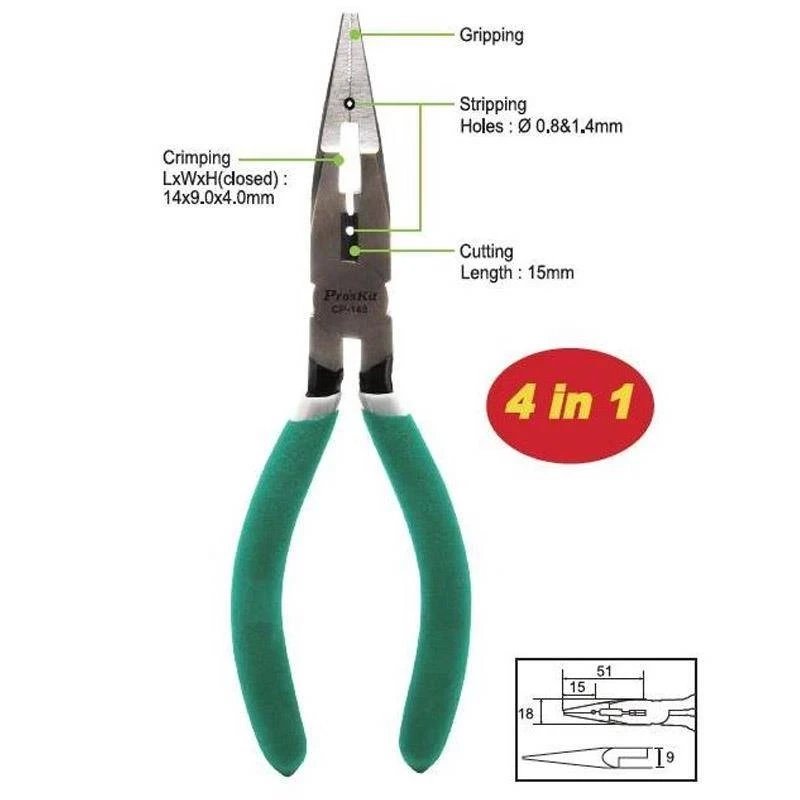

- otwory strippingowe 0,8 mm i 1,4 mm
- ściąganie izolacji z przewodów AWG 24/22 oraz 20/18/16

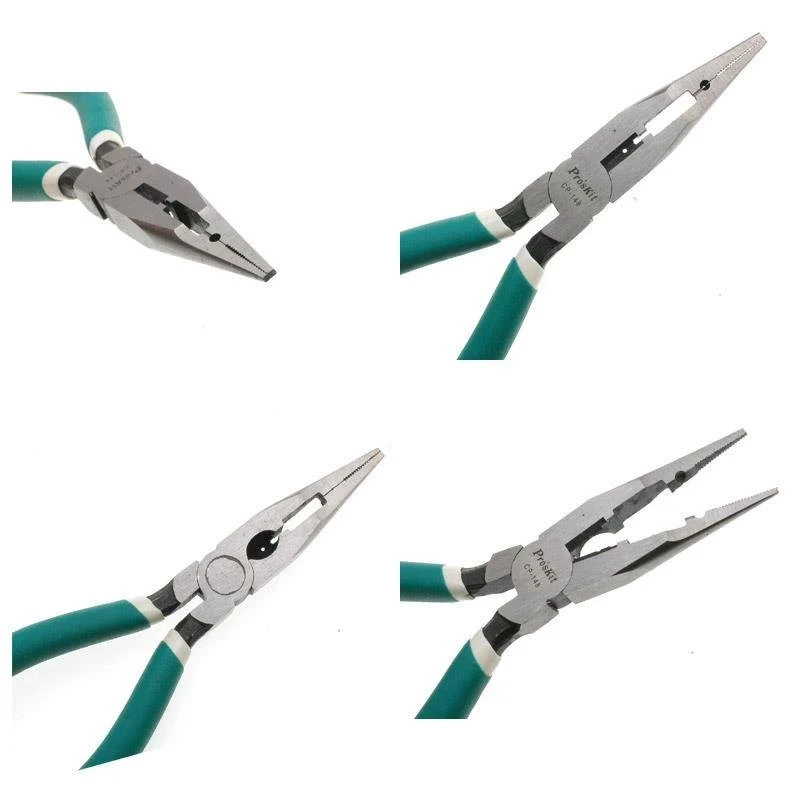

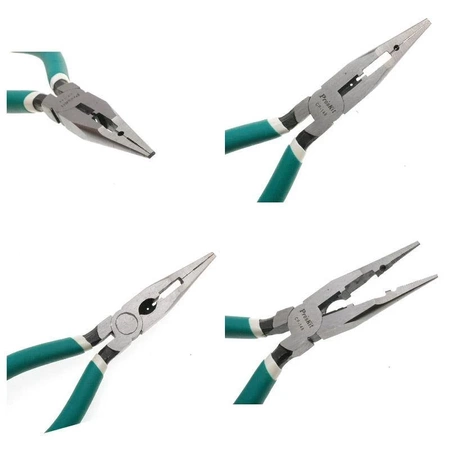

- długie szczęki ułatwiające chwytanie i wyginanie przewodów
- stalowy korpus z czarną oksydowaną powierzchnią
- uchwyty PVC o antypoślizgowym wykończeniu
- konstrukcja do zastosowań telekomunikacyjnych i serwisowych
Zastosowania
Model CP-148 znajduje zastosowanie podczas wykonywania i serwisowania instalacji telefonicznych, telekomunikacyjnych oraz połączeń sygnałowych. Narzędzie umożliwia przygotowanie przewodów do zaciskania złączy typu UR/UY/UG oraz wykonywanie podstawowych prac montażowych bez konieczności używania kilku oddzielnych narzędzi.
- zaciskanie złączy telekomunikacyjnych UR/UY/UG
- serwis instalacji telefonicznych
- ściąganie izolacji z przewodów sygnałowych
- cięcie przewodów miedzianych i miękkiej stali
- chwytanie i wyginanie przewodów podczas montażu
- prace instalacyjne i serwisowe w systemach niskoprądowych
Specyfikacja techniczna
| Model | CP-148 |
| Producent | Pro'sKit |
| Typ narzędzia | szczypce telekomunikacyjne 4w1 |
| Funkcje | zaciskanie, stripping, cięcie, szczypce |
| Obsługiwane złącza | UR / UY / UG / AMP tel splice / 709 series |
| Zakres strippingu | AWG 24/22 oraz 20/18/16 |
| Średnice przewodów | Φ0,5 / 0,6 / 0,8 / 1,0 / 1,3 mm |
| Otwory strippingowe | 0,8 mm i 1,4 mm |
| Cięcie miękkiej stali | do Φ1,2 mm |
| Cięcie przewodów miedzianych | do Φ2,5 mm |
| Materiał korpusu | stal S55C |
| Wykończenie korpusu | czarna oksyda |
| Materiał rękojeści | PVC |
| Twardość korpusu | 42–48 HRC |
| Twardość ostrza | 55–65 HRC |
| Długość całkowita | 168 mm |

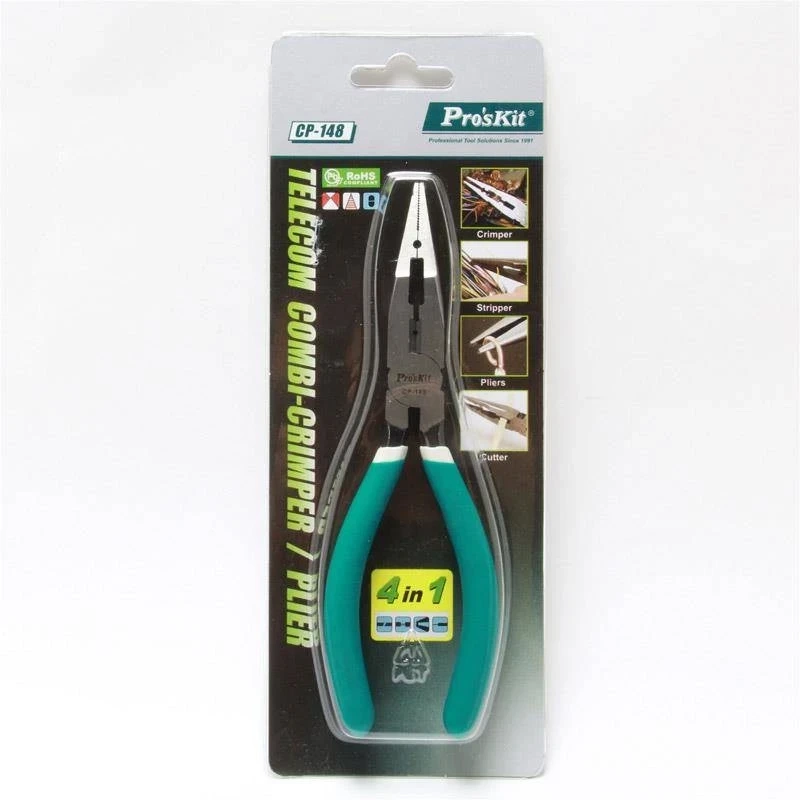

| Opakowanie | blister |
Wiedza techniczna i praktyczne wskazówki
Złącza typu UR, UY i UG są często stosowane w telekomunikacji oraz instalacjach niskoprądowych do szybkiego łączenia przewodów bez konieczności lutowania. Poprawne zaciśnięcie złącza zapewnia kontakt elektryczny oraz mechaniczną stabilność połączenia.
Podczas strippingu przewodów ważne jest dobranie odpowiedniego otworu do średnicy żyły. Zbyt mocny docisk może uszkodzić przewód, natomiast zbyt mały może nie usunąć izolacji prawidłowo.
Długie szczęki szczypiec ułatwiają manipulowanie przewodami w ciasnych przestrzeniach instalacyjnych, np. w puszkach telekomunikacyjnych, szafach połączeniowych i rozdzielniach niskoprądowych.
Na co zwrócić uwagę przed zakupem
- narzędzie jest przeznaczone głównie do zastosowań telekomunikacyjnych i niskoprądowych
- model obsługuje złącza UR/UY/UG oraz wybrane złącza AMP i serii 709
- maksymalna średnica cięcia miękkiej stali wynosi 1,2 mm
- do strippingu należy dobrać odpowiedni otwór do średnicy przewodu
- czarne oksydowanie korpusu poprawia odporność na korozję
Najczęściej zadawane pytania
Narzędzie obsługuje złącza UR, UY, UG, AMP tel splice connector oraz złącza serii 709.
Tak, model posiada otwory strippingowe do przewodów AWG 24/22 oraz 20/18/16.
CP-148 umożliwia cięcie miękkiej stali do 1,2 mm oraz przewodów miedzianych do 2,5 mm.
Ułatwiają chwytanie, wyginanie i prowadzenie przewodów w trudno dostępnych miejscach.
