Zlutowany zasilacz symetryczny do uruchamiania układów wymagających regulowanego napięcia dodatniego i ujemnego.
AVT1572 C to zlutowany układ regulowanego zasilacza symetrycznego przeznaczony do pracy z obwodami wymagającymi dodatniego i ujemnego napięcia zasilania. Sprawdza się przy uruchamianiu układów audio, wzmacniaczy operacyjnych, filtrów aktywnych i modułów analogowych.
Układ wykorzystuje stabilizatory LM317 i LM337, dzięki czemu umożliwia niezależną regulację napięcia dodatniego oraz ujemnego. Wersja C wymaga podłączenia transformatora 2×17…19 VAC, montażu radiatora z prawidłową izolacją stabilizatorów, ustawienia napięć wyjściowych oraz montażu w obudowie lub użycia w stanowisku warsztatowym.
Zlutowany symetryczny zasilacz warsztatowy z regulowanymi napięciami dodatnim i ujemnym, stabilizatorami LM317/LM337, prostownikiem, filtracją oraz kontrolkami LED napięć wyjściowych.
| Wersja | C – zlutowany układ |
| Funkcja | symetryczny zasilacz warsztatowy |
| Napięcia wyjściowe | dodatnie i ujemne, regulowane |
| Zakres regulacji | od ±1,25 V do ±25 V |
| Maksymalny prąd ciągły | 2×1,5 A |
| Zalecany transformator | 2×17…19 VAC |
| Stabilizator dodatni | LM317 |
| Stabilizator ujemny | LM337 |
| Zabezpieczenia stabilizatorów | termiczne i przeciwzwarciowe |
| Sygnalizacja | diody LED napięć wyjściowych |
| Płytka PCB | 45×81 mm |

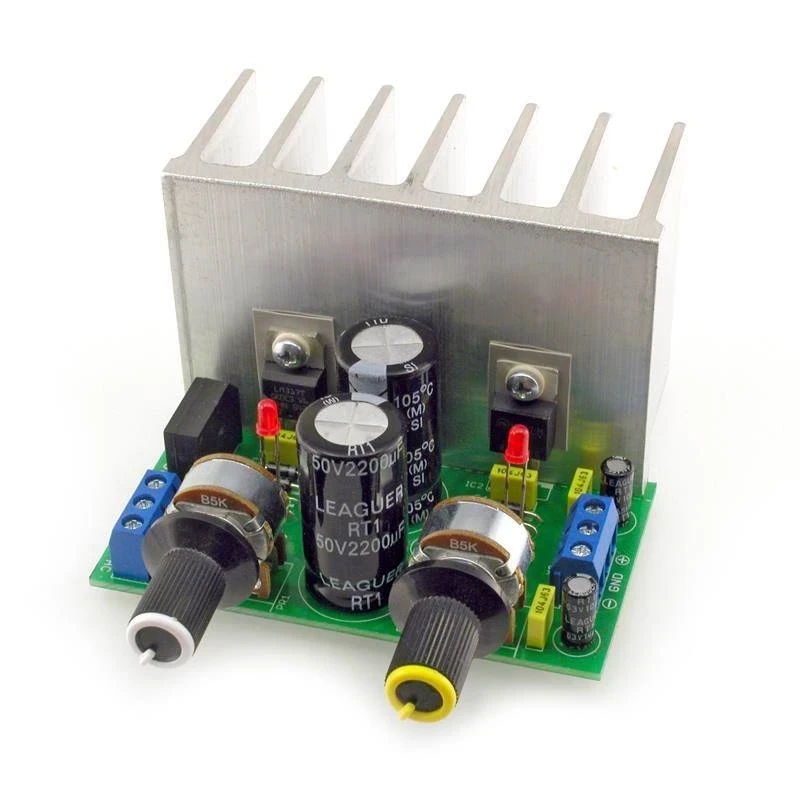

AVT1572 C – zlutowany układ. Wersja zawiera zmontowany zasilacz symetryczny z regulatorami LM317 i LM337, prostownikiem, filtracją, potencjometrami regulacji napięcia oraz złączami. Układ wymaga podłączenia transformatora 2×17…19 VAC, montażu radiatora z izolacją stabilizatorów oraz montażu w obudowie lub użycia w stanowisku warsztatowym.
Do pracy układu potrzebny jest transformator z dwoma uzwojeniami wtórnymi. Dla kondensatorów filtrujących 35 V zalecany jest transformator 2×17…19 VAC.
Stabilizatory LM317 i LM337 muszą być zamontowane na radiatorze. Należy zastosować przekładki mikowe lub silikonowe oraz tulejki izolacyjne, aby nie doprowadzić do zwarcia między stabilizatorami i radiatorem.
Napięcie dodatnie i ujemne ustawia się oddzielnie potencjometrami PR1 oraz PR2. Przed podłączeniem badanego układu warto sprawdzić polaryzację, wartość napięć i stabilność pracy pod obciążeniem.
Wersja C nie jest kompletnym zasilaczem w obudowie. Wymaga transformatora, bezpiecznego podłączenia przewodów, właściwego chłodzenia, montażu mechanicznego i zabezpieczenia części zasilanej z sieci.
Uwaga: Układ wymaga transformatora sieciowego, radiatora i prawidłowej izolacji stabilizatorów od radiatora. Montaż zasilacza w obudowie musi zapewniać bezpieczne prowadzenie przewodów, chłodzenie i ochronę części związanej z napięciem sieciowym.
AVT1572 C to zlutowany układ symetrycznego zasilacza warsztatowego z regulatorami LM317 i LM337, prostownikiem, filtracją, potencjometrami regulacji oraz złączami. Wymaga transformatora 2×17…19 VAC, radiatora i montażu w obudowie lub stanowisku warsztatowym.
Nie. To zlutowany układ zasilacza. Trzeba zapewnić transformator, radiator, obudowę, bezpieczne połączenia, wyprowadzenia napięć i ochronę części związanej z zasilaniem sieciowym.
Tak. AVT1572 jest następcą zasilacza AVT1253 i pełni podobną funkcję: umożliwia budowę regulowanego zasilacza symetrycznego do zastosowań warsztatowych.
Zalecany jest transformator 2×17…19 VAC. Napięcie wtórne trzeba dobrać tak, aby po wyprostowaniu nie przekroczyć napięcia znamionowego kondensatorów filtrujących.
Tak. LM317 i LM337 należy zamontować na radiatorze z przekładkami mikowymi lub silikonowymi oraz tulejkami izolacyjnymi, aby uniknąć zwarcia.
