Symetryczny zasilacz regulowany 1.25V - 25V 1.5A - PCB do projektu AVT 1572
- Zbuduj symetryczny zasilacz warsztatowy z regulacją napięcia dodatniego i ujemnego. AVT1572 A to płytka PCB do projektu zasilacza ±1,25 V...±25 V / 1,5 A.
Symetryczny zasilacz regulowany ±1,25 V...±25 V 1,5 A - płytka PCB do AVT1572
Pozwala zbudować warsztatowy zasilacz symetryczny do uruchamiania i testowania układów wymagających dodatniego oraz ujemnego napięcia zasilania.

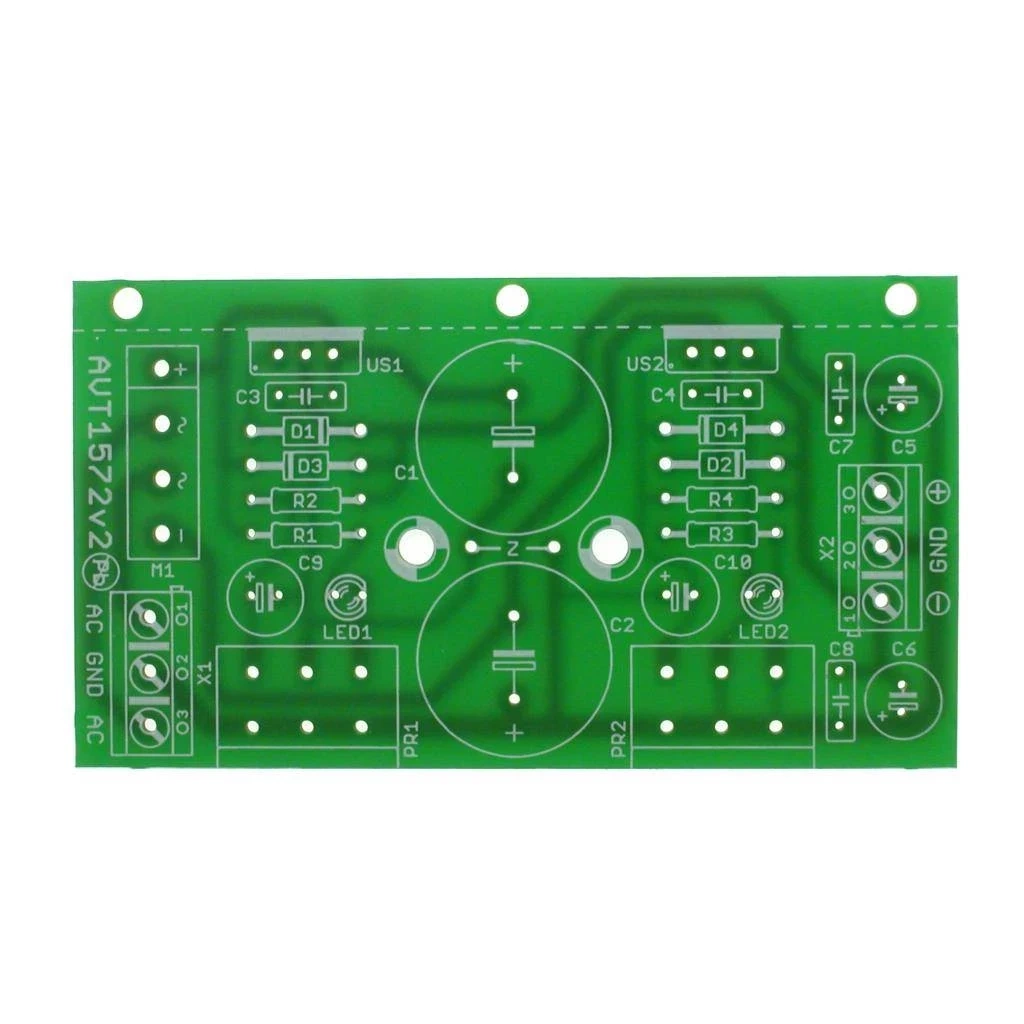

Płytka PCB do symetrycznego zasilacza warsztatowego
AVT1572 to projekt regulowanego zasilacza symetrycznego, przydatnego w pracowni elektronika, szczególnie przy uruchamianiu układów audio, wzmacniaczy operacyjnych, przedwzmacniaczy, filtrów aktywnych i innych obwodów wymagających zasilania dodatniego oraz ujemnego.
Regulację napięcia dodatniego realizuje stabilizator LM317, a regulację napięcia ujemnego LM337. Przy zastosowaniu transformatora 2×17…19 VAC zasilacz umożliwia uzyskanie napięć wyjściowych od około ±1,25 V do ±25 V, z maksymalnym ciągłym prądem wyjściowym 2×1,5 A. Wersja A obejmuje samą płytkę PCB; stabilizatory, radiator, kondensatory, mostek prostowniczy, złącza, potencjometry i pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1572
Symetryczny zasilacz warsztatowy z regulowanymi napięciami dodatnim i ujemnym, stabilizatorami LM317/LM337, prostownikiem, filtracją oraz kontrolkami LED napięć wyjściowych.
| Wersja | A – płytka drukowana PCB |
| Funkcja | symetryczny zasilacz warsztatowy |
| Napięcia wyjściowe | dodatnie i ujemne, regulowane |
| Zakres regulacji | od ±1,25 V do ±25 V |
| Maksymalny prąd ciągły | 2×1,5 A |
| Zalecany transformator | 2×17…19 VAC |
| Stabilizator dodatni | LM317 |
| Stabilizator ujemny | LM337 |
| Zabezpieczenia stabilizatorów | termiczne i przeciwzwarciowe |
| Sygnalizacja | diody LED napięć wyjściowych |
| Płytka PCB | 45×81 mm |
Wersja
AVT1572 A – płytka PCB. Elementy elektroniczne, radiator, przekładki izolacyjne, złącza i elementy montażowe z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R3: 2,2 kΩ
- R2, R4: 220 Ω
- PR1, PR2: 5 kΩ liniowy
- C1, C2: 2200 µF / 35 V
- C3, C4, C7, C8: 100 nF
- C5, C6, C9, C10: 10 µF / 63 V
- D1–D4: 1N4007
- LED1, LED2: dioda LED czerwona 3 mm
- US1: LM317
- US2: LM337
- M1: mostek prostowniczy
- X1, X2: DG301-5.0/3
- Podkładki silikonowe TO220 ×2
- Tulejki dystansowe ×2
- Wkręty ×3
- Radiator
Notes
LM317 reguluje napięcie dodatnie, a LM337 napięcie ujemne. Napięcia odniesienia ustawia się potencjometrami PR1 i PR2, oddzielnie dla obu gałęzi zasilacza.
Transformator trzeba dobrać tak, aby napięcie po wyprostowaniu przez mostek M1 nie przekraczało znamionowego napięcia kondensatorów C1 i C2. Dla kondensatorów 35 V zalecany jest transformator 2×17…19 VAC.
Układy US1 i US2 wymagają radiatora. Stabilizatory należy odizolować od radiatora przekładkami mikowymi lub silikonowymi oraz zastosować tulejki izolacyjne, aby uniknąć zwarć między obudowami stabilizatorów a radiatorem.
Ostatnimi montowanymi elementami powinny być kondensatory C1 i C2, po przykręceniu stabilizatorów do radiatora. Zasilacz zmontowany ze sprawnych elementów nie wymaga regulacji uruchomieniowej poza ustawieniem żądanych napięć wyjściowych.
Uwaga: Zasilacz wymaga transformatora sieciowego, radiatora i prawidłowej izolacji stabilizatorów od radiatora. Dobór transformatora, kondensatorów i obudowy powinien uwzględniać napięcie, prąd oraz odprowadzanie ciepła.
Najczęściej zadawane pytania
AVT1572 A zawiera wyłącznie płytkę PCB do projektu symetrycznego zasilacza warsztatowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Zalecany jest transformator 2×17…19 VAC. Trzeba dobrać go tak, aby napięcie po wyprostowaniu nie przekraczało napięcia znamionowego kondensatorów filtrujących C1 i C2.
Tak. AVT1572 jest następcą zasilacza AVT1253 i pełni podobną funkcję: umożliwia budowę regulowanego zasilacza symetrycznego do zastosowań warsztatowych.
Tak. LM317 i LM337 trzeba zamontować na radiatorze oraz odizolować od niego przekładkami mikowymi lub silikonowymi i tulejkami izolacyjnymi.
Zasilacz symetryczny jest przydatny przy uruchamianiu układów audio, wzmacniaczy operacyjnych, filtrów aktywnych i innych obwodów wymagających jednocześnie dodatniego oraz ujemnego napięcia zasilania.
