Symetryczny zasilacz regulowany 1.25V - 25V 1.5A - KIT AVT 1572
- Zbuduj symetryczny zasilacz warsztatowy z regulacją napięcia dodatniego i ujemnego. Wersja B to KIT DIY AVT1572 z PCB i elementami do lutowania.
Symetryczny zasilacz regulowany ±1,25 V...±25 V 1,5 A - KIT DIY AVT1572
KIT do zbudowania warsztatowego zasilacza symetrycznego z regulowanym napięciem dodatnim i ujemnym.
Symetryczny zasilacz warsztatowy do samodzielnego montażu
AVT1572 pozwala zbudować regulowany zasilacz symetryczny do pracowni elektronika. Układ sprawdza się przy uruchamianiu torów audio, wzmacniaczy operacyjnych, przedwzmacniaczy, filtrów aktywnych i innych obwodów wymagających jednocześnie dodatniego oraz ujemnego napięcia zasilania.
Regulację napięcia dodatniego realizuje LM317, a regulację napięcia ujemnego LM337. Przy transformatorze 2×17…19 VAC zasilacz umożliwia uzyskanie napięć od około ±1,25 V do ±25 V, z maksymalnym ciągłym prądem wyjściowym 2×1,5 A. Wersja B to zestaw KIT z płytką PCB, stabilizatorami, kondensatorami, elementami prostownika, złączami, potencjometrami, radiatorem i elementami montażowymi do samodzielnego zlutowania.
Karta techniczna
AVT1572
Symetryczny zasilacz warsztatowy z regulowanymi napięciami dodatnim i ujemnym, stabilizatorami LM317/LM337, prostownikiem, filtracją oraz kontrolkami LED napięć wyjściowych.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | symetryczny zasilacz warsztatowy |
| Napięcia wyjściowe | dodatnie i ujemne, regulowane |
| Zakres regulacji | od ±1,25 V do ±25 V |
| Maksymalny prąd ciągły | 2×1,5 A |
| Zalecany transformator | 2×17…19 VAC |
| Stabilizator dodatni | LM317 |
| Stabilizator ujemny | LM337 |
| Zabezpieczenia stabilizatorów | termiczne i przeciwzwarciowe |
| Sygnalizacja | diody LED napięć wyjściowych |

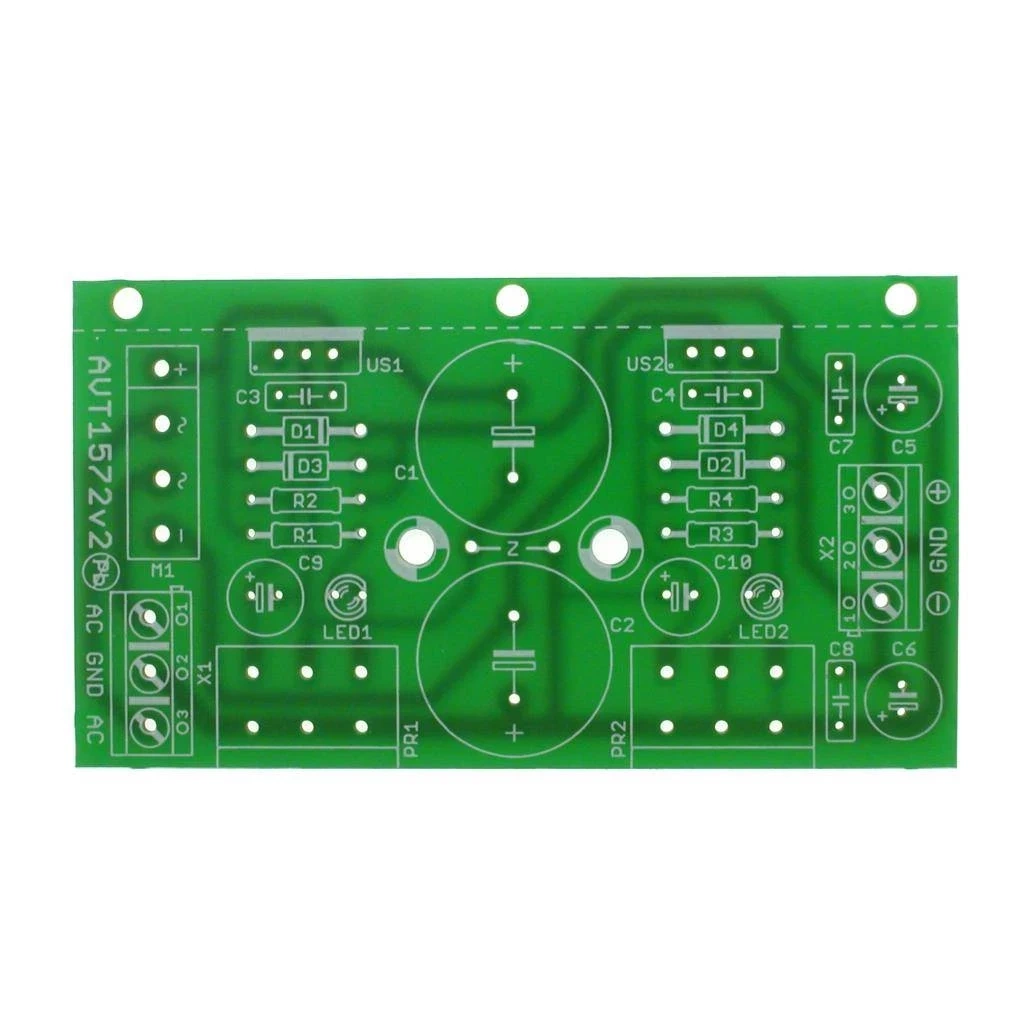

| Płytka PCB | 45×81 mm |
Wersja
AVT1572 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, stabilizatory LM317 i LM337, mostek prostowniczy, kondensatory filtrujące, potencjometry regulacji, diody LED, złącza, radiator, przekładki izolacyjne i elementy do zlutowania symetrycznego zasilacza warsztatowego.
Notes
LM317 reguluje napięcie dodatnie, a LM337 napięcie ujemne. Napięcia wyjściowe ustawia się potencjometrami PR1 i PR2, oddzielnie dla obu gałęzi zasilacza.
Transformator trzeba dobrać tak, aby napięcie po wyprostowaniu przez mostek M1 nie przekraczało znamionowego napięcia kondensatorów C1 i C2. Dla kondensatorów 35 V zalecany jest transformator 2×17…19 VAC.

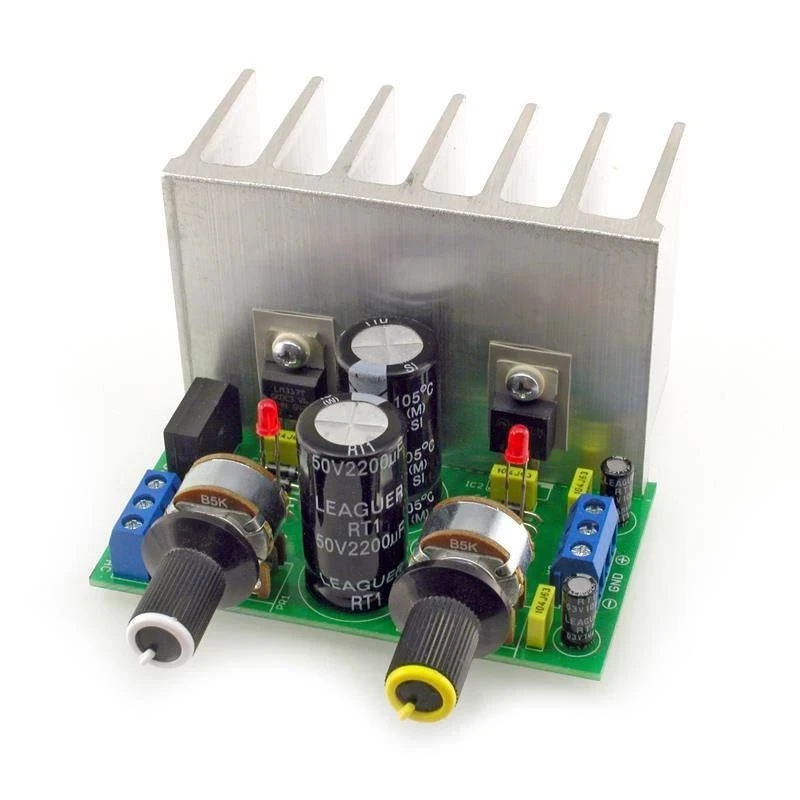

Układy US1 i US2 wymagają radiatora. Stabilizatory należy odizolować od radiatora przekładkami mikowymi lub silikonowymi oraz zastosować tulejki izolacyjne, aby uniknąć zwarć między obudowami stabilizatorów a radiatorem.
Ostatnimi montowanymi elementami powinny być kondensatory C1 i C2, po przykręceniu stabilizatorów do radiatora. Po zmontowaniu należy sprawdzić polaryzację wyjść, ustawienie potencjometrów i poprawność izolacji radiatora.
Uwaga: Zasilacz wymaga transformatora sieciowego, radiatora i prawidłowej izolacji stabilizatorów od radiatora. Dobór transformatora, kondensatorów i obudowy powinien uwzględniać napięcie, prąd oraz odprowadzanie ciepła.
Najczęściej zadawane pytania
AVT1572 B to zestaw KIT z płytką PCB, stabilizatorami LM317 i LM337, mostkiem prostowniczym, kondensatorami, potencjometrami, diodami LED, złączami, radiatorem, przekładkami izolacyjnymi i elementami do zlutowania zasilacza symetrycznego.
Zalecany jest transformator 2×17…19 VAC. Trzeba dobrać go tak, aby napięcie po wyprostowaniu nie przekraczało napięcia znamionowego kondensatorów filtrujących C1 i C2.
Tak. AVT1572 jest następcą zasilacza AVT1253 i pełni podobną funkcję: umożliwia budowę regulowanego zasilacza symetrycznego do zastosowań warsztatowych.
Tak. LM317 i LM337 trzeba zamontować na radiatorze oraz odizolować od niego przekładkami mikowymi lub silikonowymi i tulejkami izolacyjnymi.
Zasilacz symetryczny jest przydatny przy uruchamianiu układów audio, wzmacniaczy operacyjnych, filtrów aktywnych i innych obwodów wymagających jednocześnie dodatniego oraz ujemnego napięcia zasilania.
