Sygnalizator temperatury pieca CO z LCD i alarmem - zlutowany KIT AVT 1830
- Kontrola temperatury pieca CO z alarmem po przekroczeniu progów dolnego lub górnego. AVT1830 C to zlutowany układ wymagający zasilania 12 V DC i montażu w obudowie.
Alarm temperatury pieca CO z LCD - zlutowany AVT1830
Zlutowany sygnalizator temperatury do integracji z czujnikiem DS18B20, zasilaniem 12 V DC i obudową.
Zlutowany sygnalizator temperatury z alarmem progowym

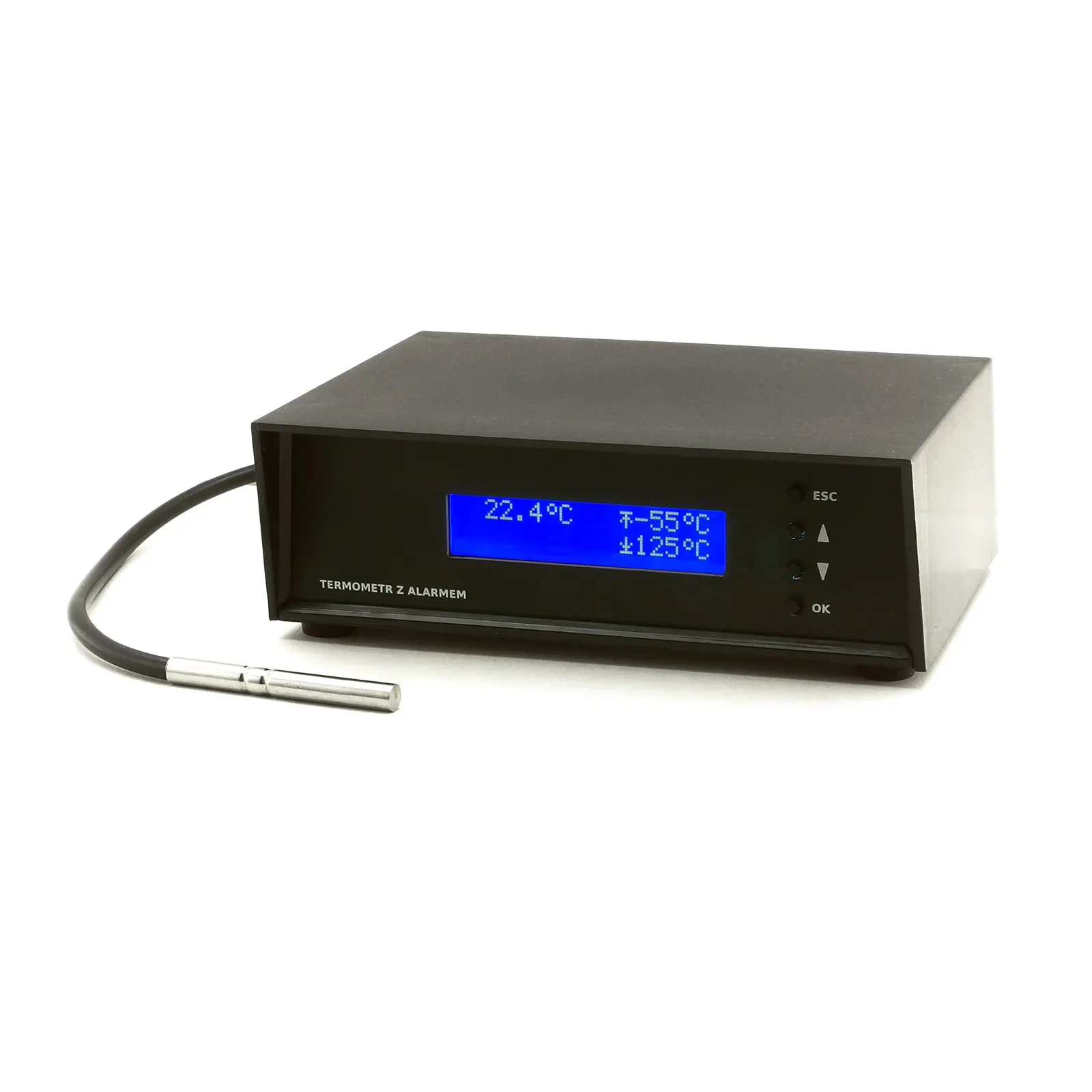

AVT1830 C to zlutowany układ do kontroli temperatury pieca CO, bojlera albo instalacji wodnej. Mierzy temperaturę czujnikiem DS18B20, wyświetla wynik na LCD 2×16 i alarmuje po przekroczeniu ustawionego progu dolnego lub górnego.
Układ może sygnalizować alarm dźwiękiem, podświetleniem LCD oraz wyjściem przekaźnikowym. Wersja C wymaga zasilacza 12 V DC, montażu czujnika, zabudowy w obudowie i konfiguracji progów. To zlutowany układ do integracji, a nie kompletna instalacja sterowania piecem.
Karta techniczna
AVT1830
Zlutowany sygnalizator temperatury do pieca CO z czujnikiem DS18B20, wyświetlaczem LCD, alarmem i wyjściem przekaźnikowym.
| Kod projektu | AVT1830 |
| Wersja | C – zlutowany układ |
| Funkcja | sygnalizacja przekroczenia dolnej i górnej temperatury granicznej |
| Zakres pomiaru | –55°C do +125°C |
| Dokładność | ±0,5°C dla –10°C...+85°C; ±2°C dla pełnego zakresu |
| Rozdzielczość odczytu | 0,1°C |
| Ustawianie progów | dolny i górny próg z krokiem 1°C |
| Czujnik | DS18B20 z przewodem 1 m, możliwość przedłużenia do 30 m |
| Zasilanie | 12 VDC / około 200 mA |
| Wyjście | przekaźnik 8 A / 230 V |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |

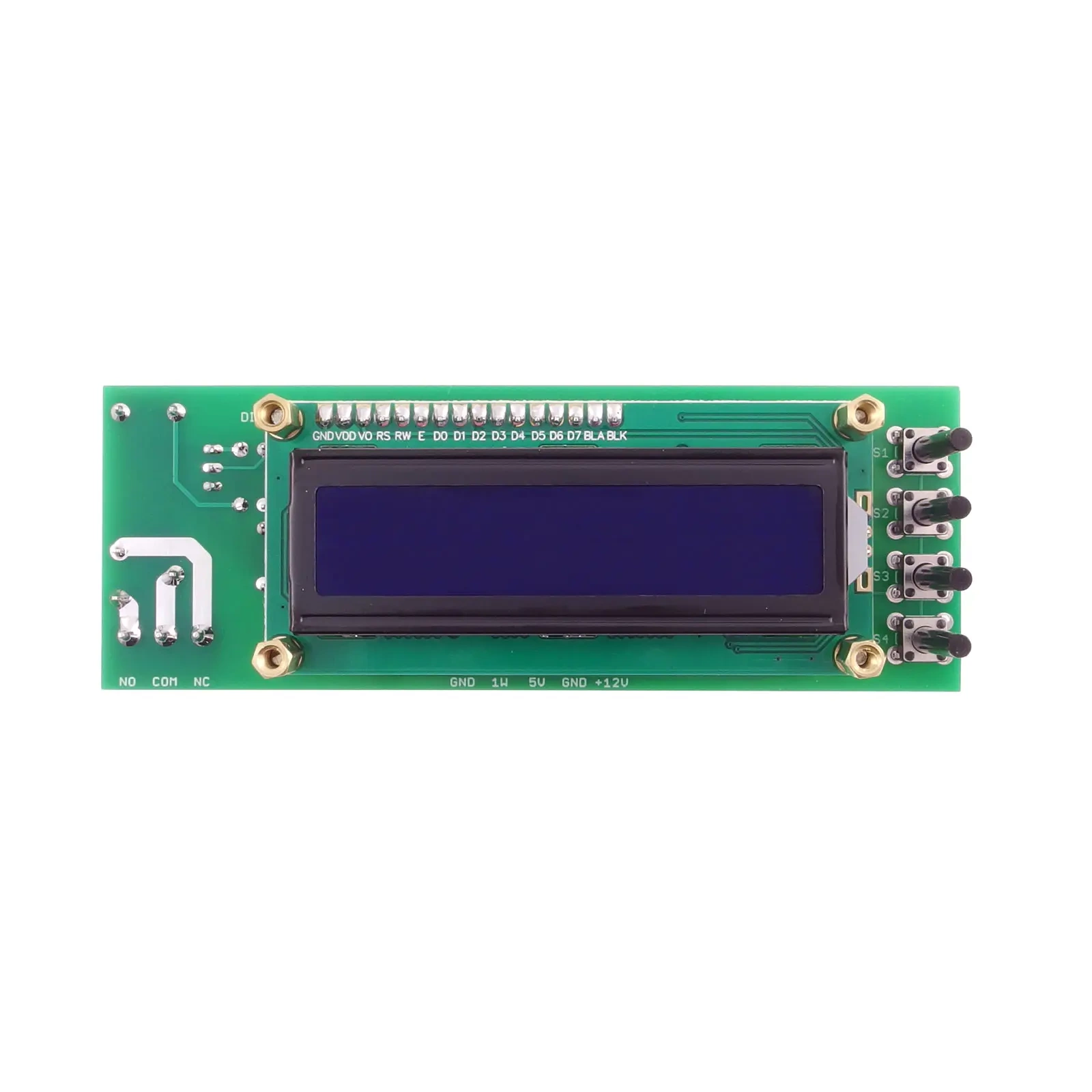

| Wyświetlacz | LCD 2×16 znaków |
| Płytka PCB | 120×42 mm |
| Płyta frontowa | 147×45 mm |
Wersja

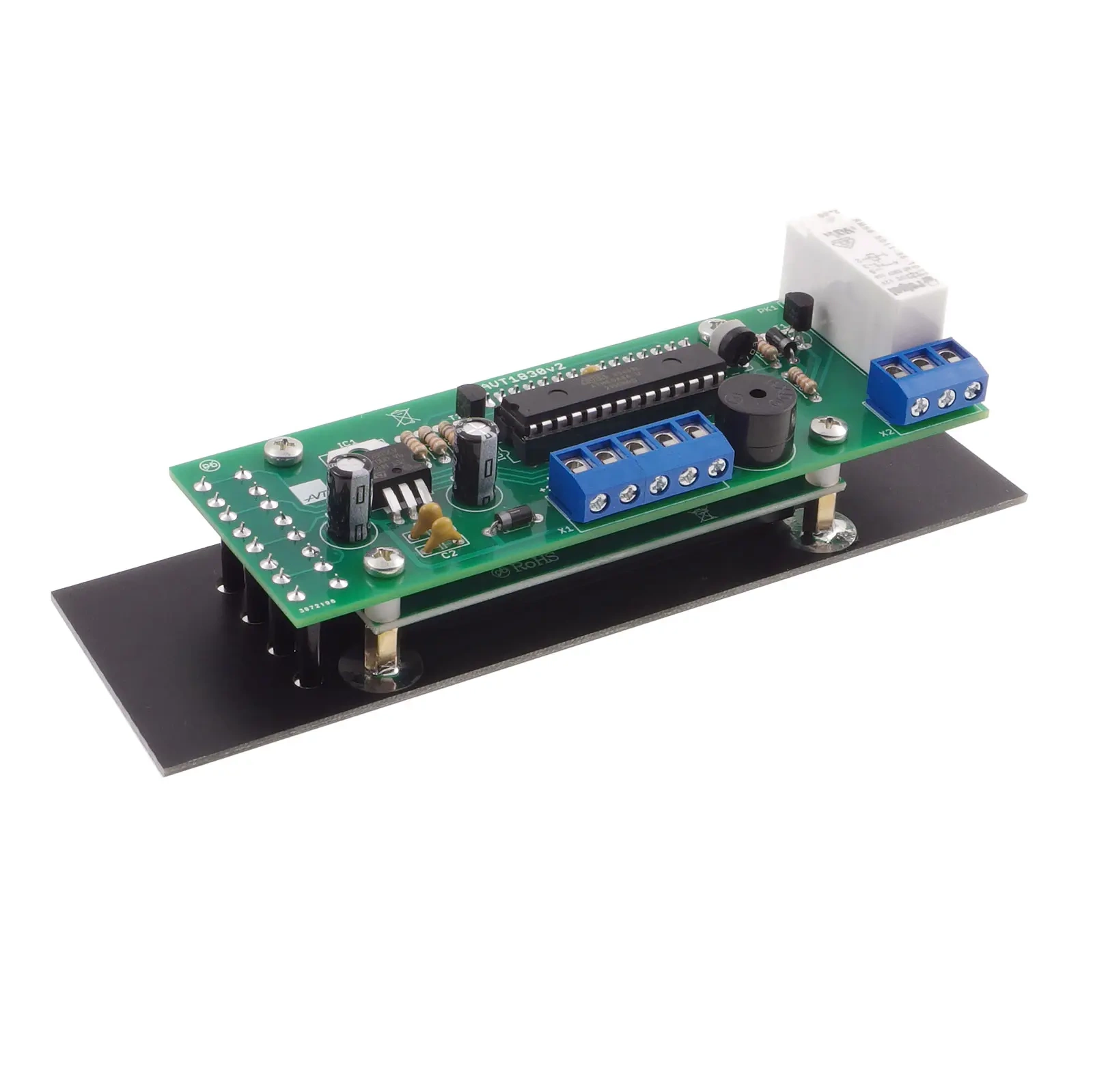

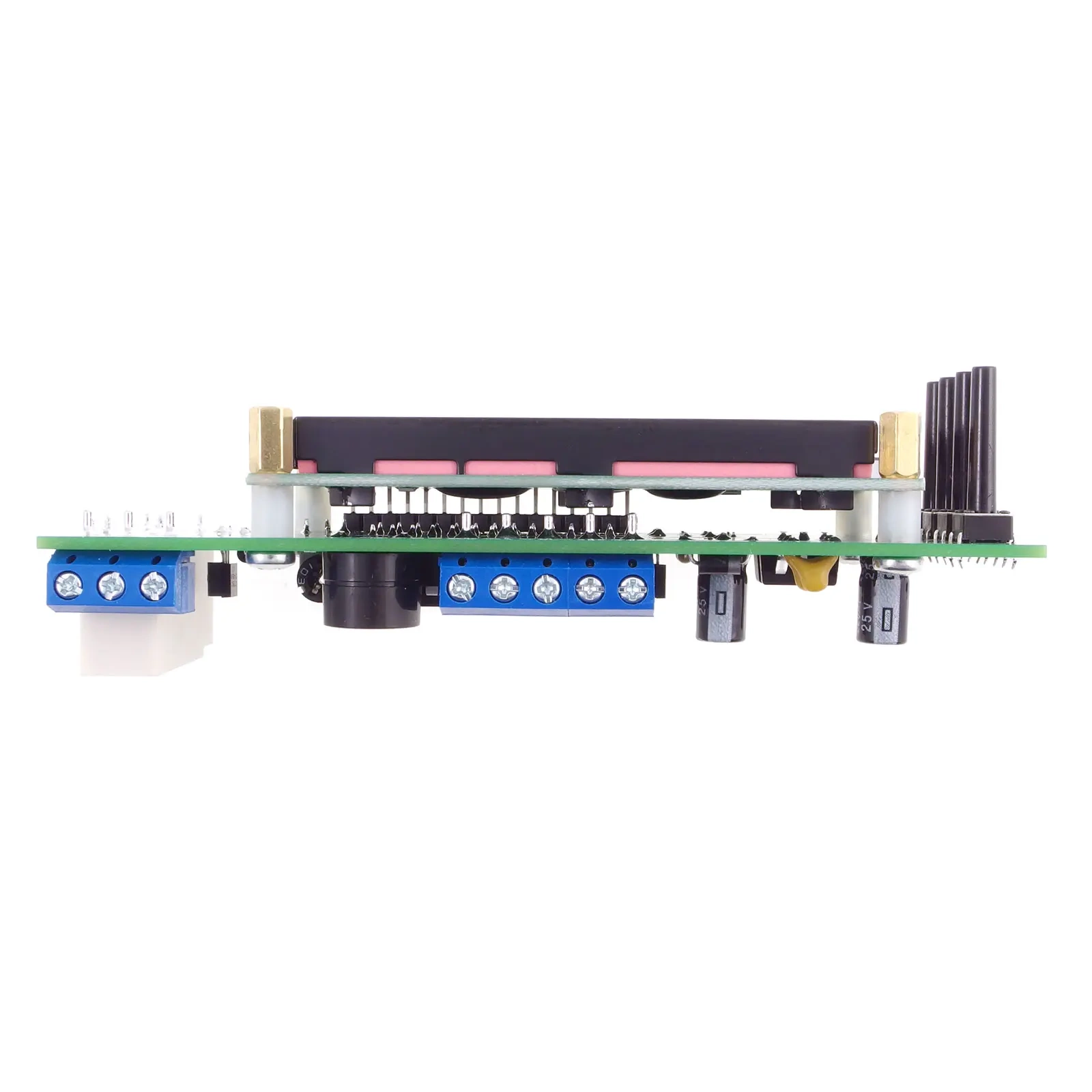

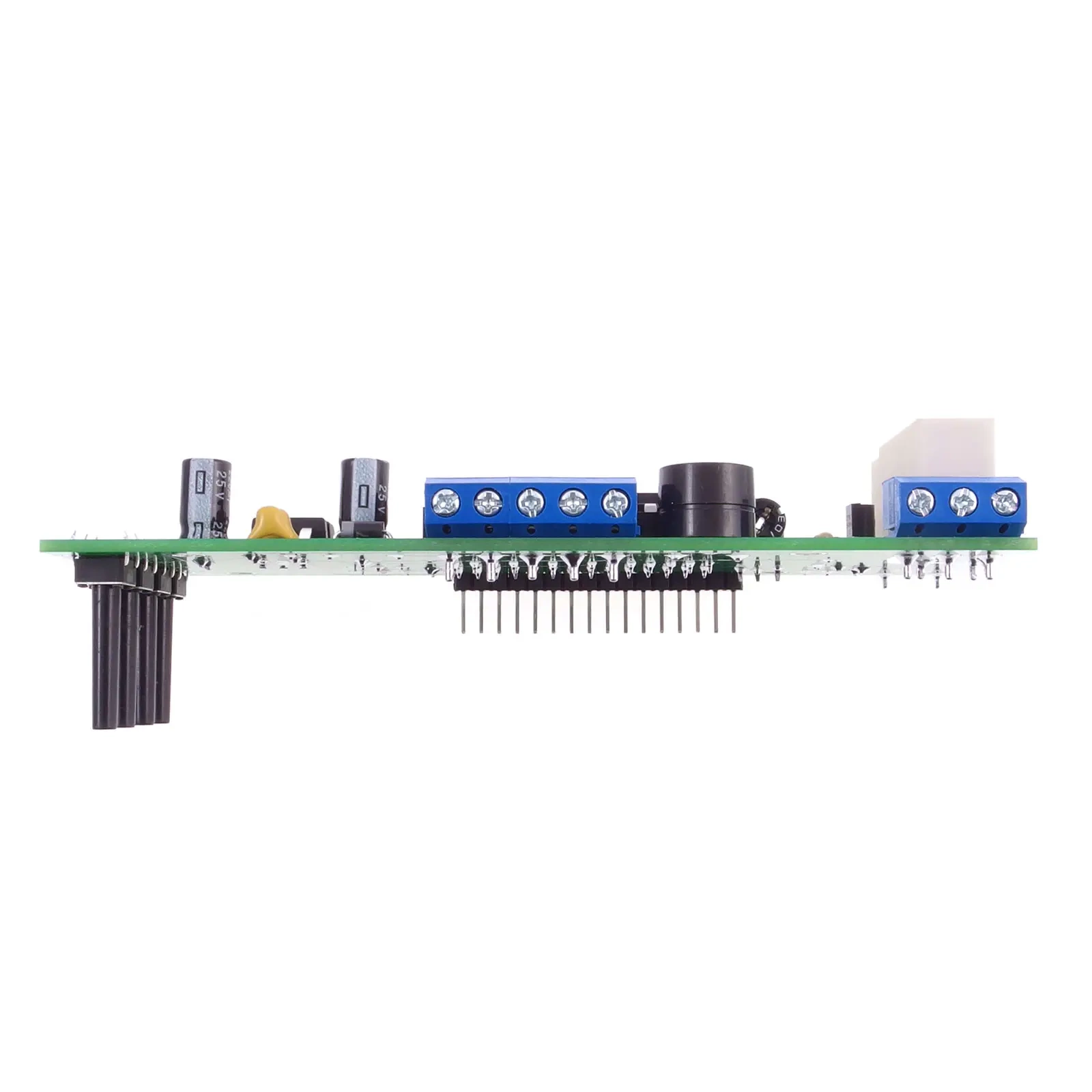

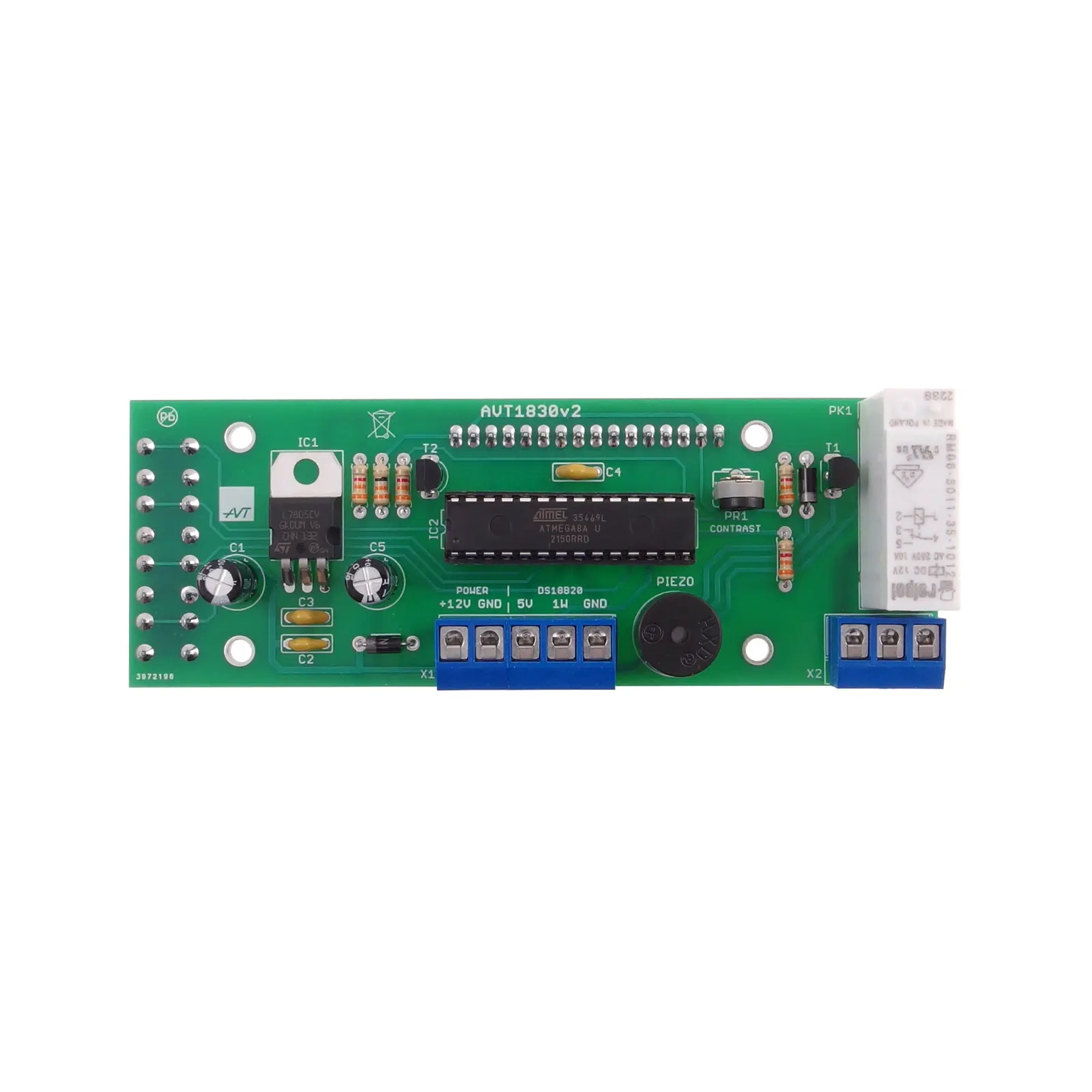

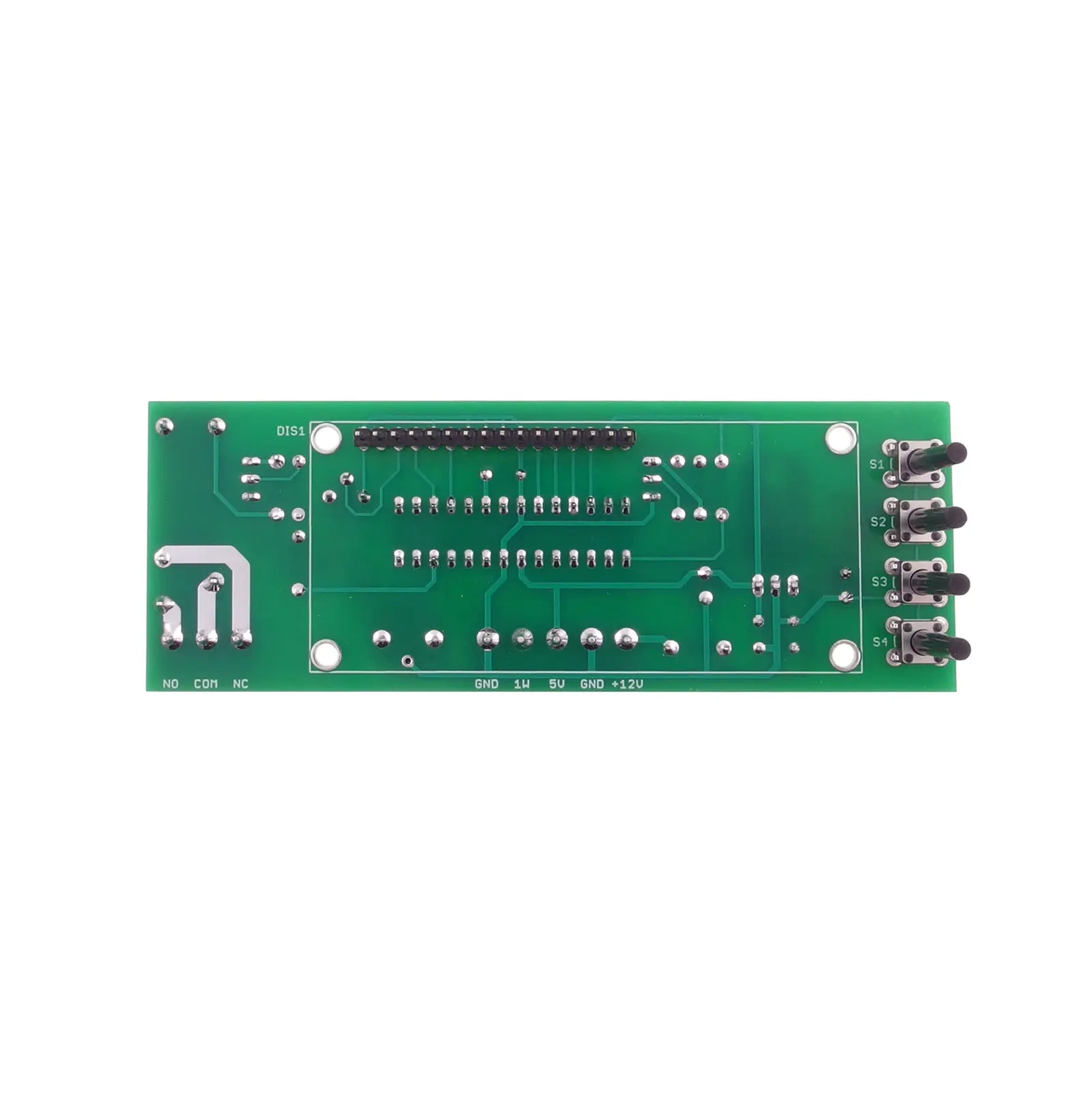

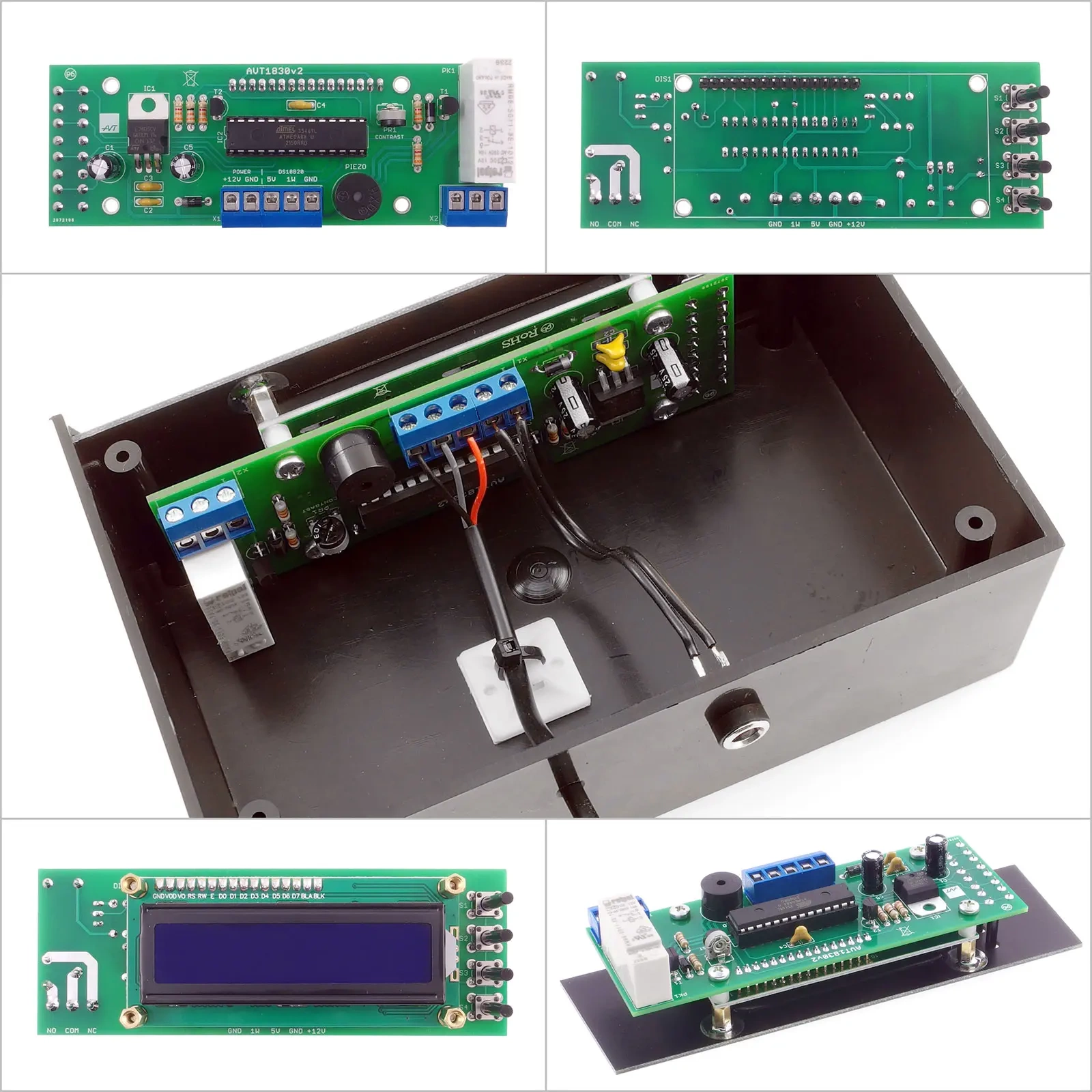

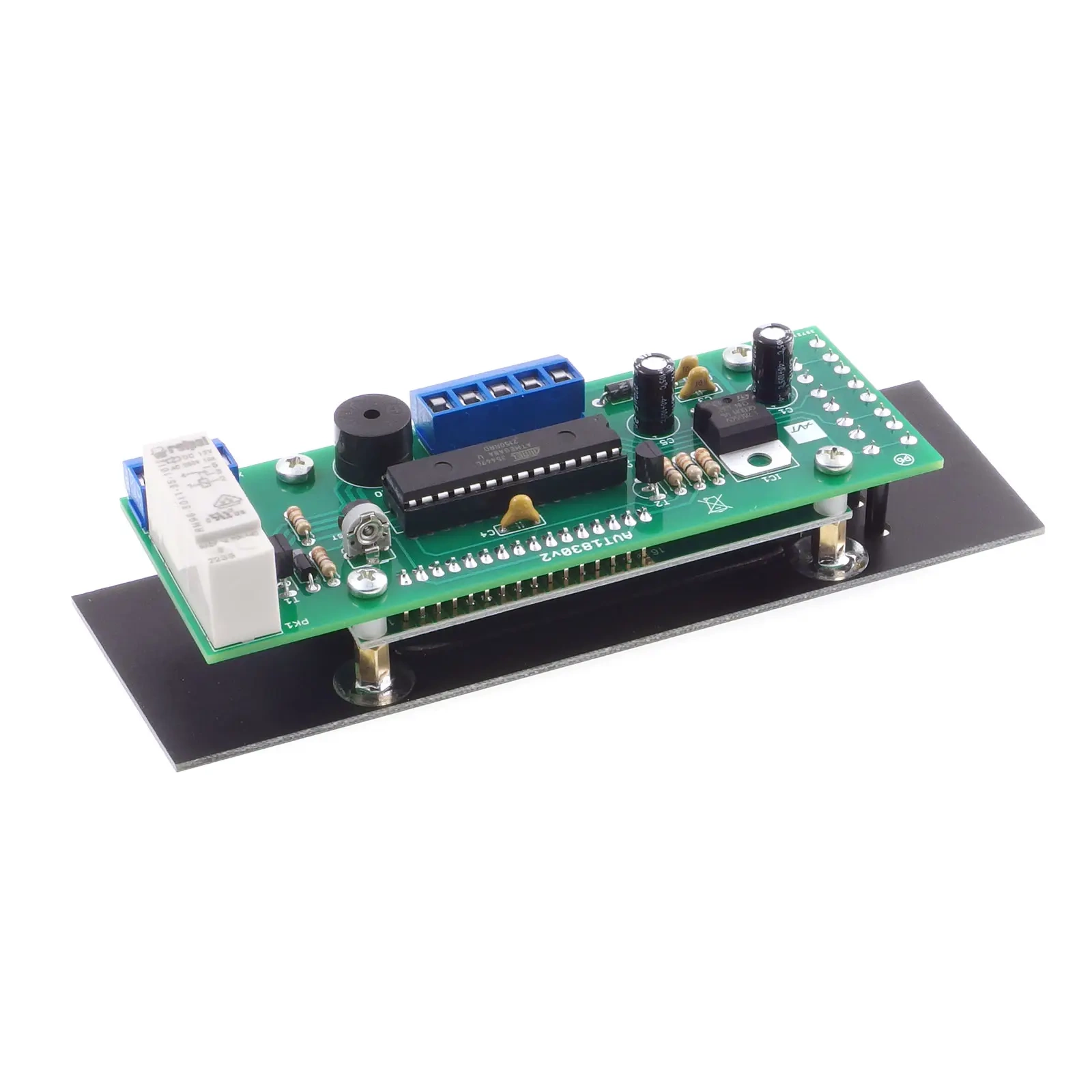

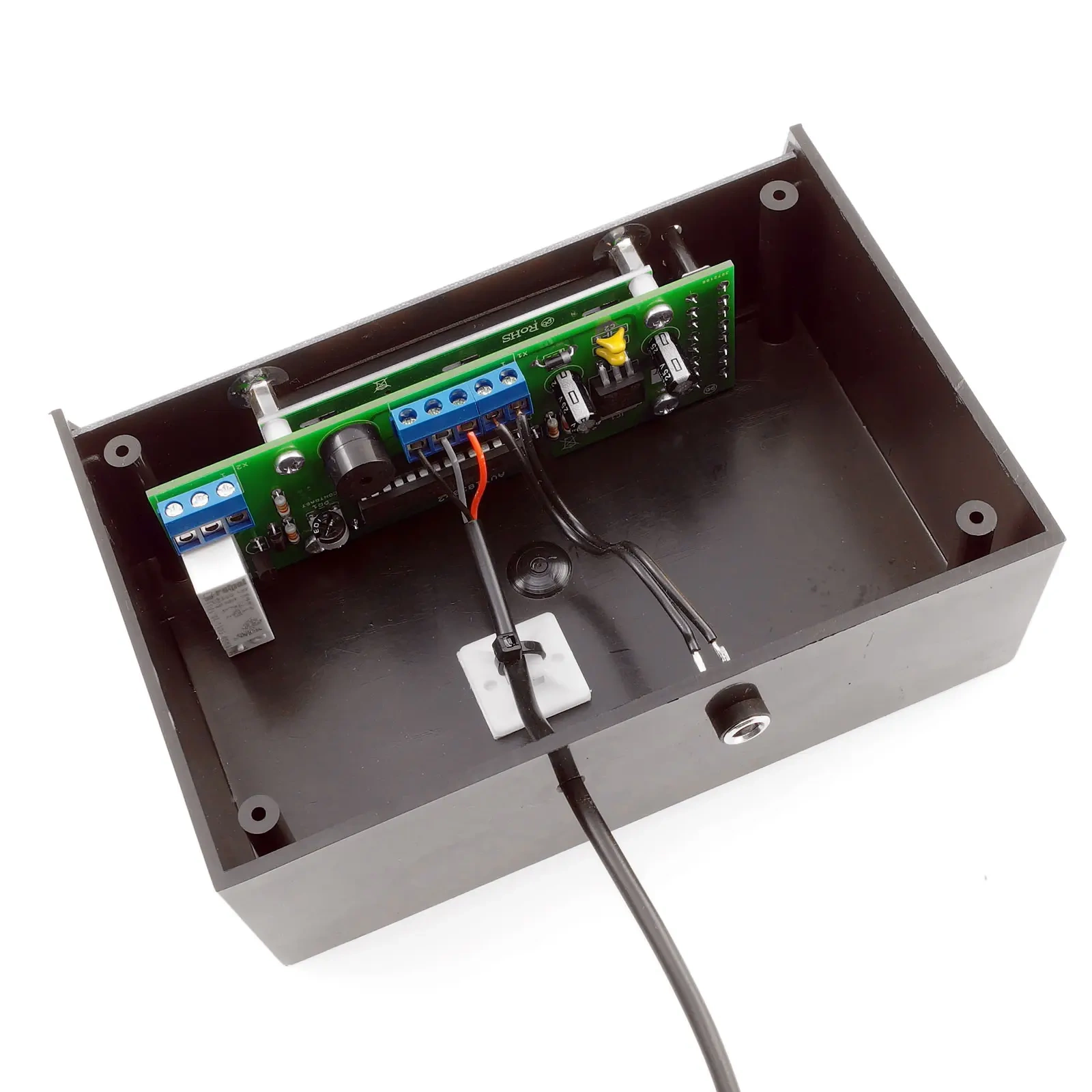

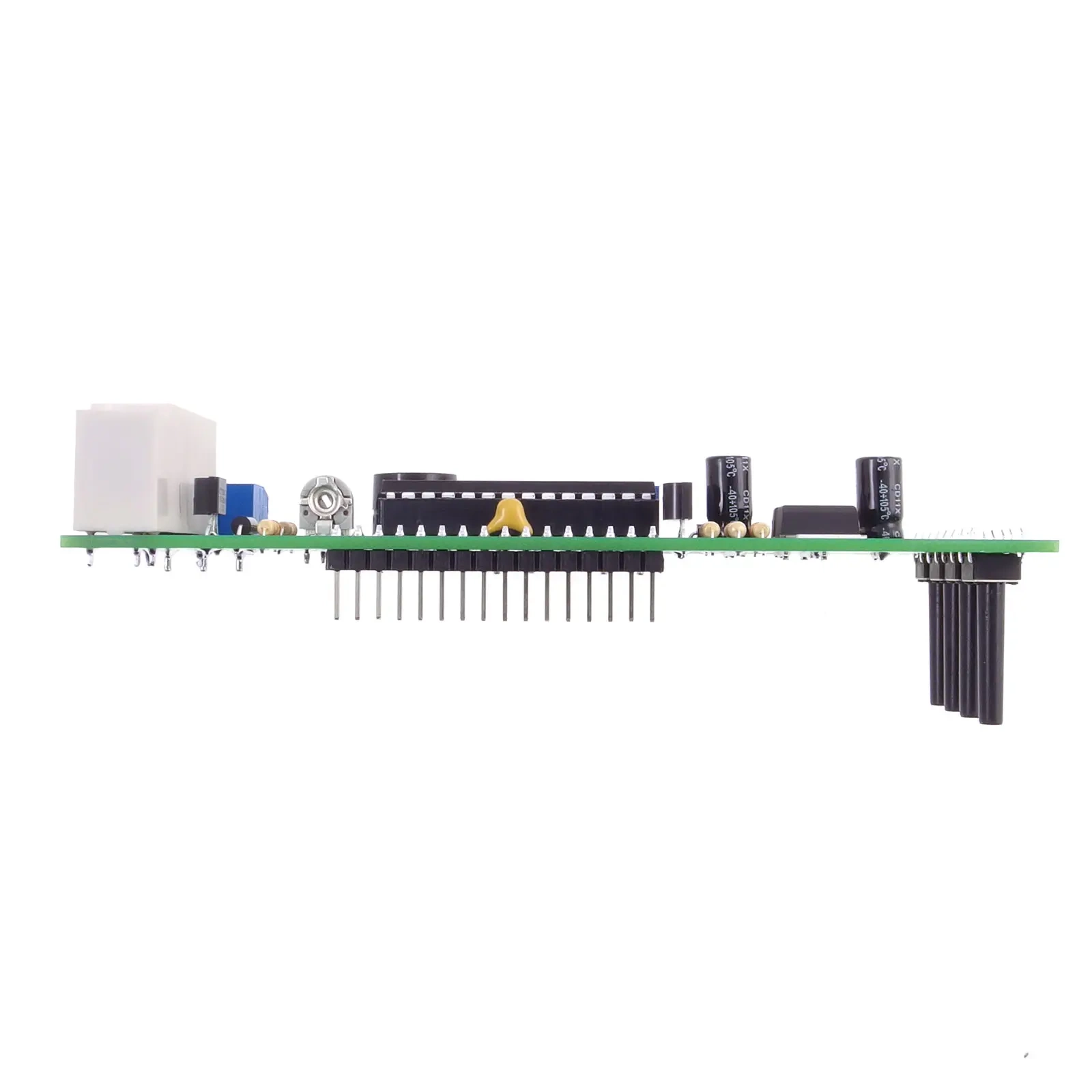

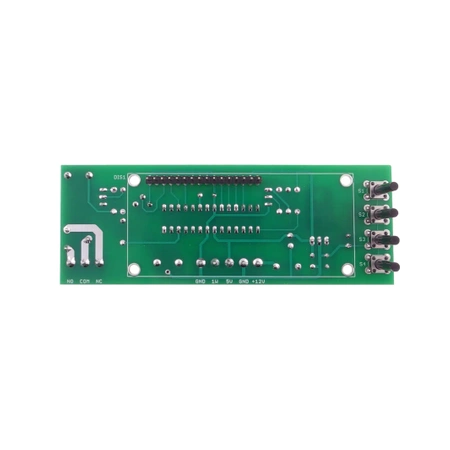

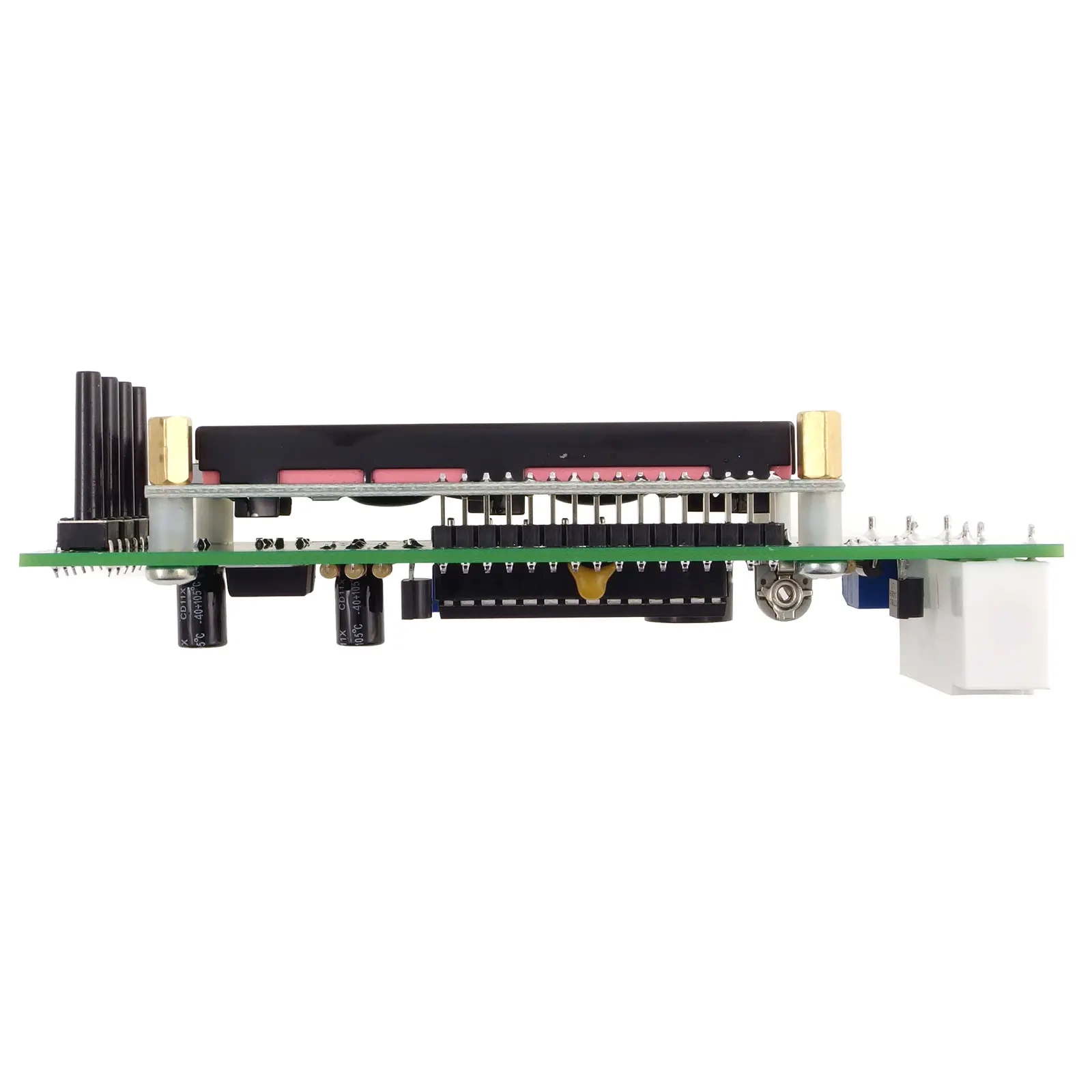

AVT1830 C – zlutowany układ. Wersja zawiera zmontowany sygnalizator temperatury z zaprogramowanym ATmega8, LCD 2×16, buzzerem, przekaźnikiem 12 V, czujnikiem DS18B20, obudową KM50, panelem frontowym, przyciskami, złączami i elementami montażowymi. Układ wymaga zasilania 12 V DC, konfiguracji progów oraz montażu czujnika.
Notes
Sygnalizacja alarmu może działać jako dźwięk przerywany, ciągły albo może być wyłączona w menu.
Układ zapisuje ustawienia w pamięci nieulotnej i odtwarza je po ponownym włączeniu zasilania.
Czujnik DS18B20 z przewodem 1 m można przedłużyć przewodem audio: dwie żyły w ekranie, do około 30 m.
Zlutowany układ wymaga ustawienia progów, sprawdzenia polaryzacji zasilania i poprawnego poprowadzenia przewodu czujnika przez obudowę.
Uwaga: układ jest zasilany napięciem 12 VDC, ale styki przekaźnika mogą przełączać obwody 230 V. Takie połączenia wymagają obudowy, izolacji przewodów, zabezpieczeń i wykonania przez osobę z kwalifikacjami.
Najczęściej zadawane pytania
AVT1830 C to zlutowany sygnalizator z LCD 2×16, zaprogramowanym ATmega8, DS18B20, buzzerem, przekaźnikiem, obudową KM50, panelem frontowym i przyciskami.
Wymaga zasilania 12 V DC, montażu czujnika, ustawienia kontrastu LCD i konfiguracji progów temperatury w menu.
Używany jest DS18B20 z przewodem 1 m. Przewód czujnika można przedłużyć do około 30 m.
Tak. Ustawienia są zapisywane w pamięci nieulotnej i przywracane po włączeniu zasilania.
Tak. Do dyspozycji jest wyjście przekaźnikowe 8 A / 230 V, które może przełączać dodatkowe urządzenie po zachowaniu zasad bezpieczeństwa.
