Sygnalizator temperatury pieca CO z LCD i alarmem - PCB i mikroprocesor do projektu AVT 1830
- Sygnalizator temperatury pilnuje progów dolnego i górnego, pokazując wynik na LCD 2×16. Wersja A+ zawiera PCB i zaprogramowany ATmega8; pozostałe elementy kompletujesz osobno.
Alarm temperatury pieca CO z LCD - płytka PCB i zaprogramowany mikrokontroler do AVT1830
Płytka PCB i zaprogramowany ATmega8 do wykonania sygnalizatora temperatury z czujnikiem DS18B20, LCD i alarmem progowym.
Sygnalizacja zbyt niskiej i zbyt wysokiej temperatury
AVT1830 mierzy temperaturę czujnikiem DS18B20 i porównuje ją z ustawioną granicą dolną oraz górną. Po przekroczeniu progu może uruchomić buzzer, podświetlenie LCD oraz wyjście przekaźnikowe.
Na ekranie LCD 2×16 widoczna jest temperatura bieżąca, zapamiętana wartość skrajna oraz ustawione limity. Wersja A+ zawiera płytkę PCB i zaprogramowany mikrokontroler ATmega8; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1830
Sygnalizator temperatury do pieca CO z czujnikiem DS18B20, wyświetlaczem LCD, alarmem i wyjściem przekaźnikowym.
| Kod projektu | AVT1830 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | sygnalizacja przekroczenia dolnej i górnej temperatury granicznej |
| Zakres pomiaru | –55°C do +125°C |
| Dokładność | ±0,5°C dla –10°C...+85°C; ±2°C dla pełnego zakresu |
| Rozdzielczość odczytu | 0,1°C |
| Ustawianie progów | dolny i górny próg z krokiem 1°C |
| Czujnik | DS18B20 z przewodem 1 m, możliwość przedłużenia do 30 m |
| Zasilanie | 12 VDC / około 200 mA |
| Wyjście | przekaźnik 8 A / 230 V |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Wyświetlacz | LCD 2×16 znaków |
| Płytka PCB | 120×42 mm |
| Płyta frontowa | 147×45 mm |
Wersja

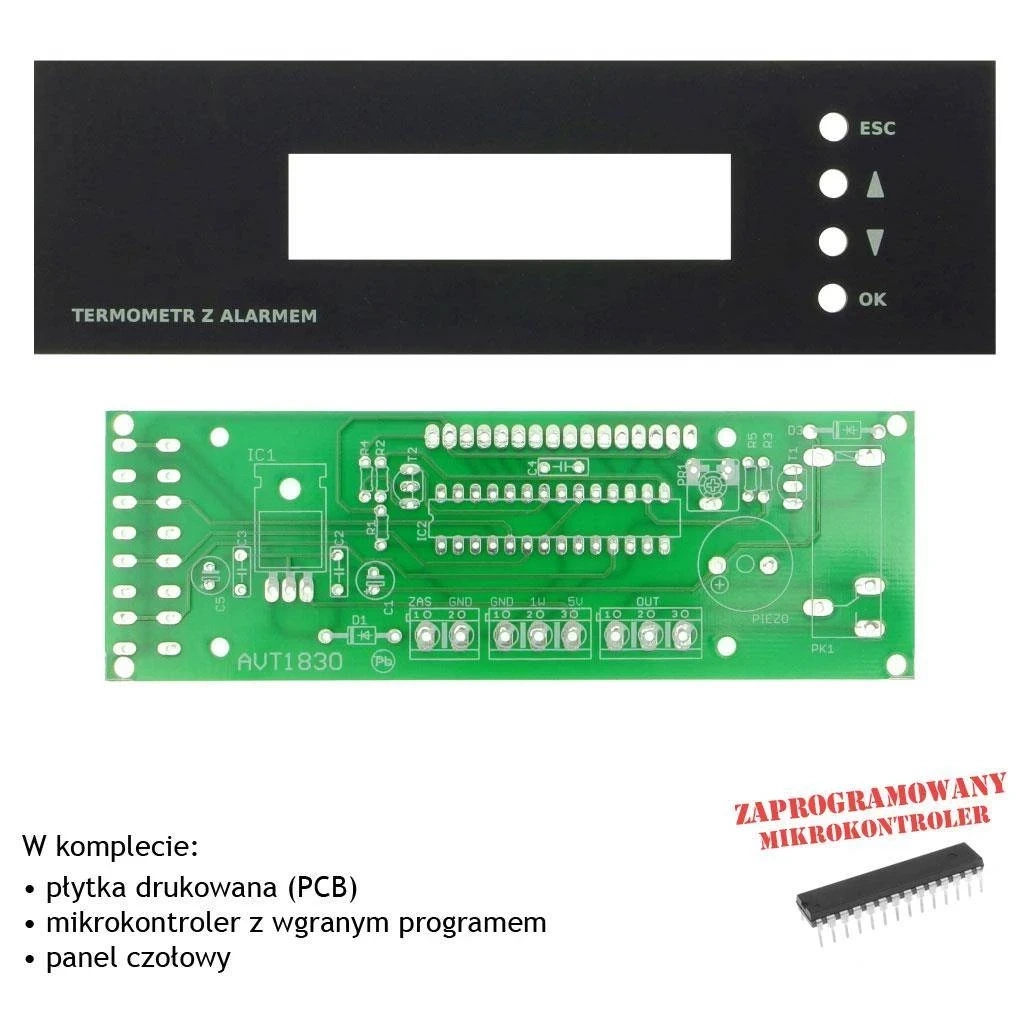

AVT1830 A+ – płytka PCB i zaprogramowany mikrokontroler oraz panel frontowy. Wersja zawiera płytkę PCB oraz ATmega8 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1, R2, R3, R5: 3,3 kΩ
- R4: 33 Ω
- PR1: potencjometr montażowy 10 kΩ
- C1, C5: 220 µF
- C2, C3, C4: 100 nF
- D1, D2: 1N4007
- T1, T2: BC547 lub podobny
- IC1: 7805
- IC2: ATmega8 + DIL28
- DIS1: wyświetlacz LCD 2×16 + listwa goldpin
- PIEZO: buzzer 12 V z generatorem
- PK1: przekaźnik 12 V typu RM96
- S1–S4: mikroswitch 17 mm
- X1: ARK2/500 + ARK3/500
- X2: ARK3/500
- obudowa KM50, gniazdo zasilania, czujnik DS18B20 1 m i elementy montażowe
Notes
Sygnalizacja alarmu może działać jako dźwięk przerywany, ciągły albo może być wyłączona w menu.
Układ zapisuje ustawienia w pamięci nieulotnej i odtwarza je po ponownym włączeniu zasilania.
Czujnik DS18B20 z przewodem 1 m można przedłużyć przewodem audio: dwie żyły w ekranie, do około 30 m.
Po montażu trzeba ustawić kontrast LCD potencjometrem PR1 oraz zadbać o zabezpieczenie przewodu czujnika w obudowie.
Uwaga: układ jest zasilany napięciem 12 VDC, ale styki przekaźnika mogą przełączać obwody 230 V. Takie połączenia wymagają obudowy, izolacji przewodów, zabezpieczeń i wykonania przez osobę z kwalifikacjami.
Najczęściej zadawane pytania
AVT1830 A+ zawiera płytkę PCB oraz zaprogramowany ATmega8. Pozostałe elementy, w tym LCD, DS18B20, buzzer, obudowę i panel frontowy, trzeba skompletować osobno.
Używany jest DS18B20 z przewodem 1 m. Przewód czujnika można przedłużyć do około 30 m.
Nie. Oprócz pomiaru kontroluje dolny i górny próg oraz uruchamia sygnalizację po przekroczeniu ustawień.
Tak. Ustawienia są zapisywane w pamięci nieulotnej i przywracane po włączeniu zasilania.
Tak. Do dyspozycji jest wyjście przekaźnikowe 8 A / 230 V, które może przełączać dodatkowe urządzenie po zachowaniu zasad bezpieczeństwa.
