Sygnalizator temperatury pieca CO z LCD i alarmem - KIT AVT 1830
- Sygnalizator temperatury do pieca CO z DS18B20, LCD 2×16, buzzerem i wyjściem przekaźnikowym. AVT1830 B to KIT DIY z PCB i elementami do lutowania.
Alarm temperatury pieca CO z LCD - KIT DIY AVT1830
KIT DIY sygnalizatora temperatury do pieca CO z LCD 2×16, czujnikiem DS18B20, buzzerem i wyjściem przekaźnikowym.
Kontrola temperatury pieca CO z alarmem progowym

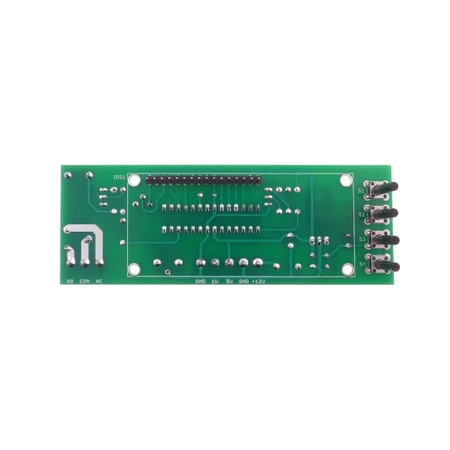

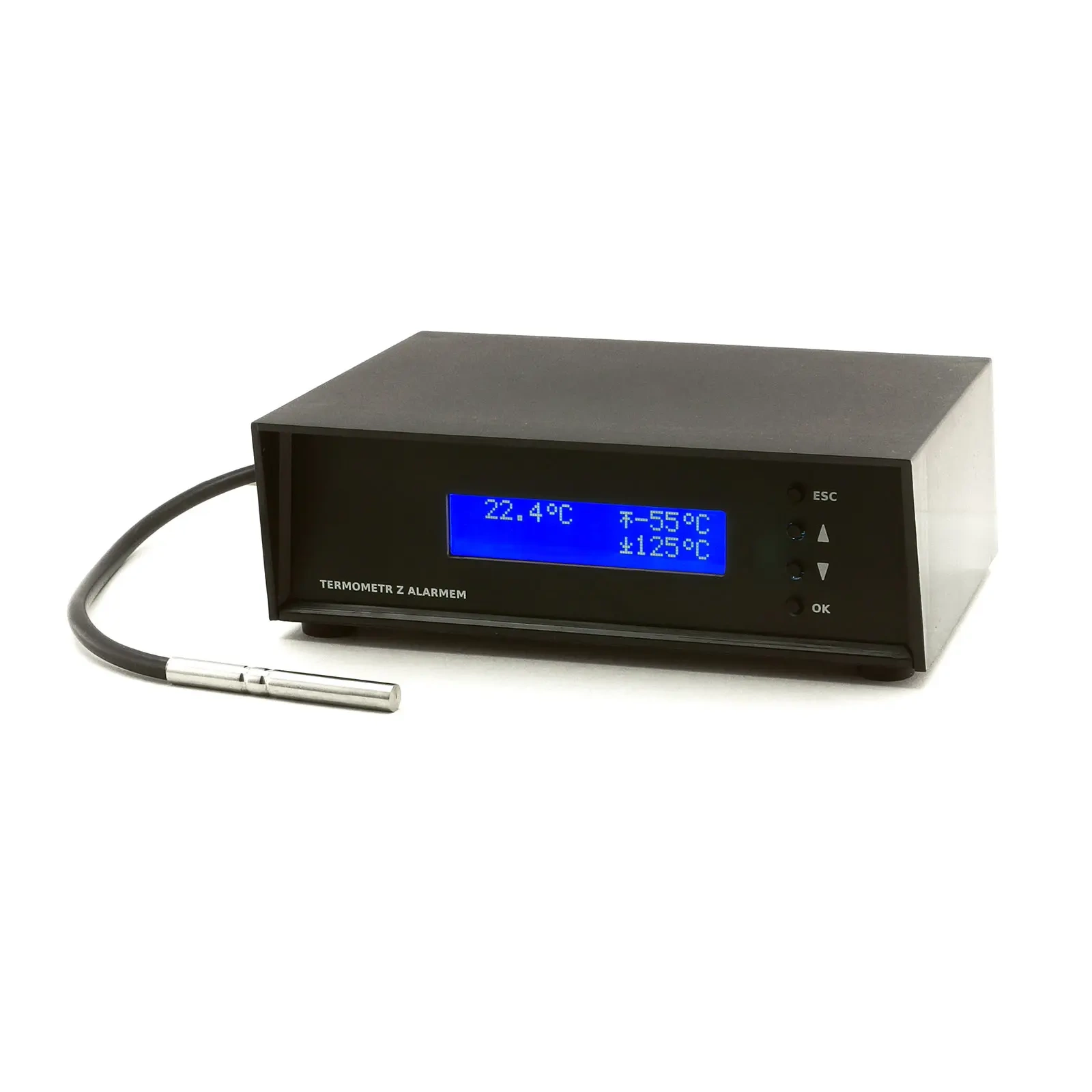

AVT1830 pozwala wykonać sygnalizator temperatury do pieca CO, bojlera, instalacji wodnej albo innego punktu pomiarowego. Układ mierzy temperaturę czujnikiem DS18B20 i alarmuje po przekroczeniu progu dolnego lub górnego.
Sygnalizacja może obejmować buzzer, podświetlenie LCD oraz wyjście przekaźnikowe. Menu obsługiwane czterema przyciskami pozwala ustawić limity, tryb alarmu i zapamiętywanie wartości skrajnych. AVT1830 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1830
Sygnalizator temperatury do pieca CO z czujnikiem DS18B20, wyświetlaczem LCD, alarmem i wyjściem przekaźnikowym.
| Kod projektu | AVT1830 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | sygnalizacja przekroczenia dolnej i górnej temperatury granicznej |
| Zakres pomiaru | –55°C do +125°C |
| Dokładność | ±0,5°C dla –10°C...+85°C; ±2°C dla pełnego zakresu |
| Rozdzielczość odczytu | 0,1°C |
| Ustawianie progów | dolny i górny próg z krokiem 1°C |
| Czujnik | DS18B20 z przewodem 1 m, możliwość przedłużenia do 30 m |
| Zasilanie | 12 VDC / około 200 mA |
| Wyjście | przekaźnik 8 A / 230 V |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Wyświetlacz | LCD 2×16 znaków |
| Płytka PCB | 120×42 mm |
| Płyta frontowa | 147×45 mm |
Wersja

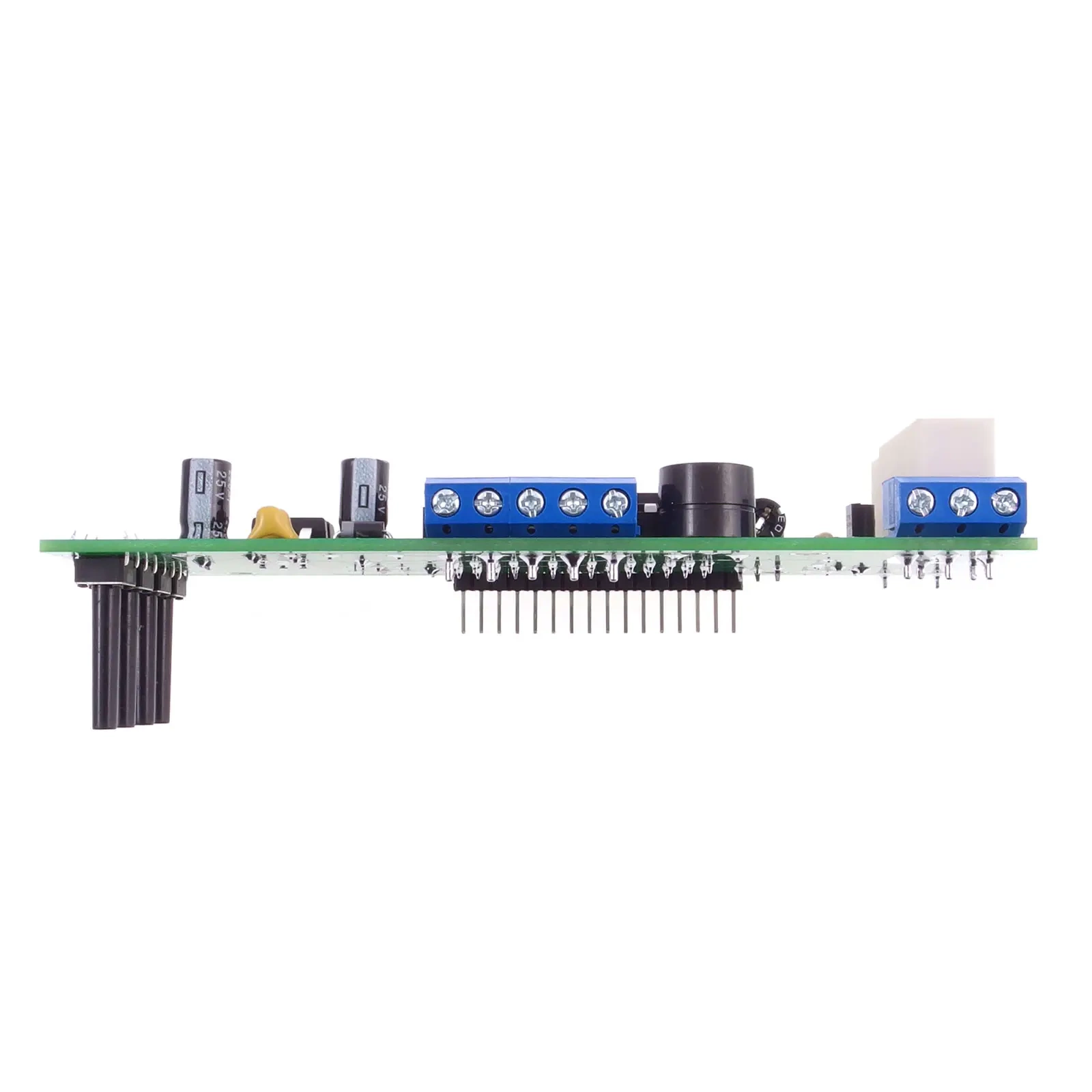

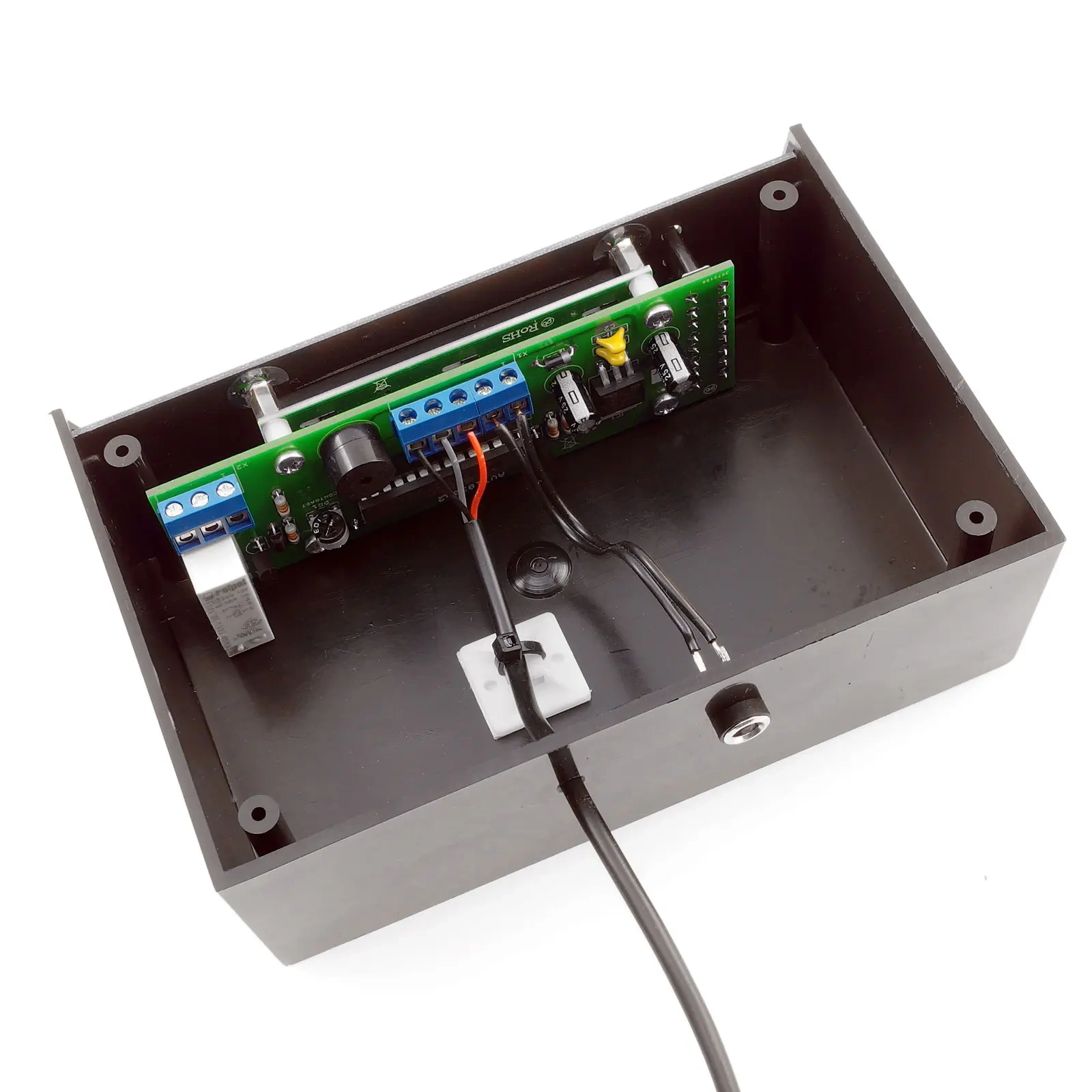

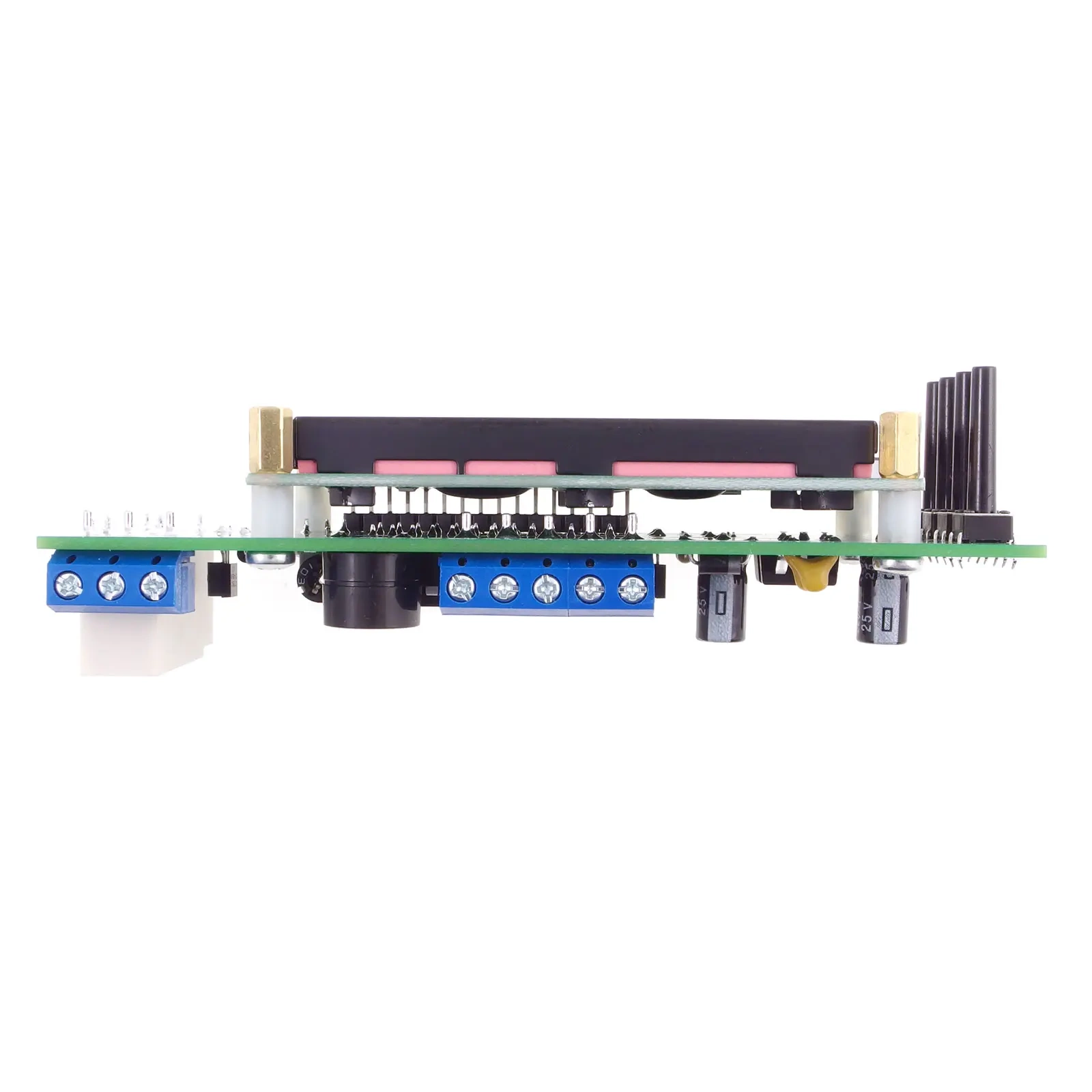

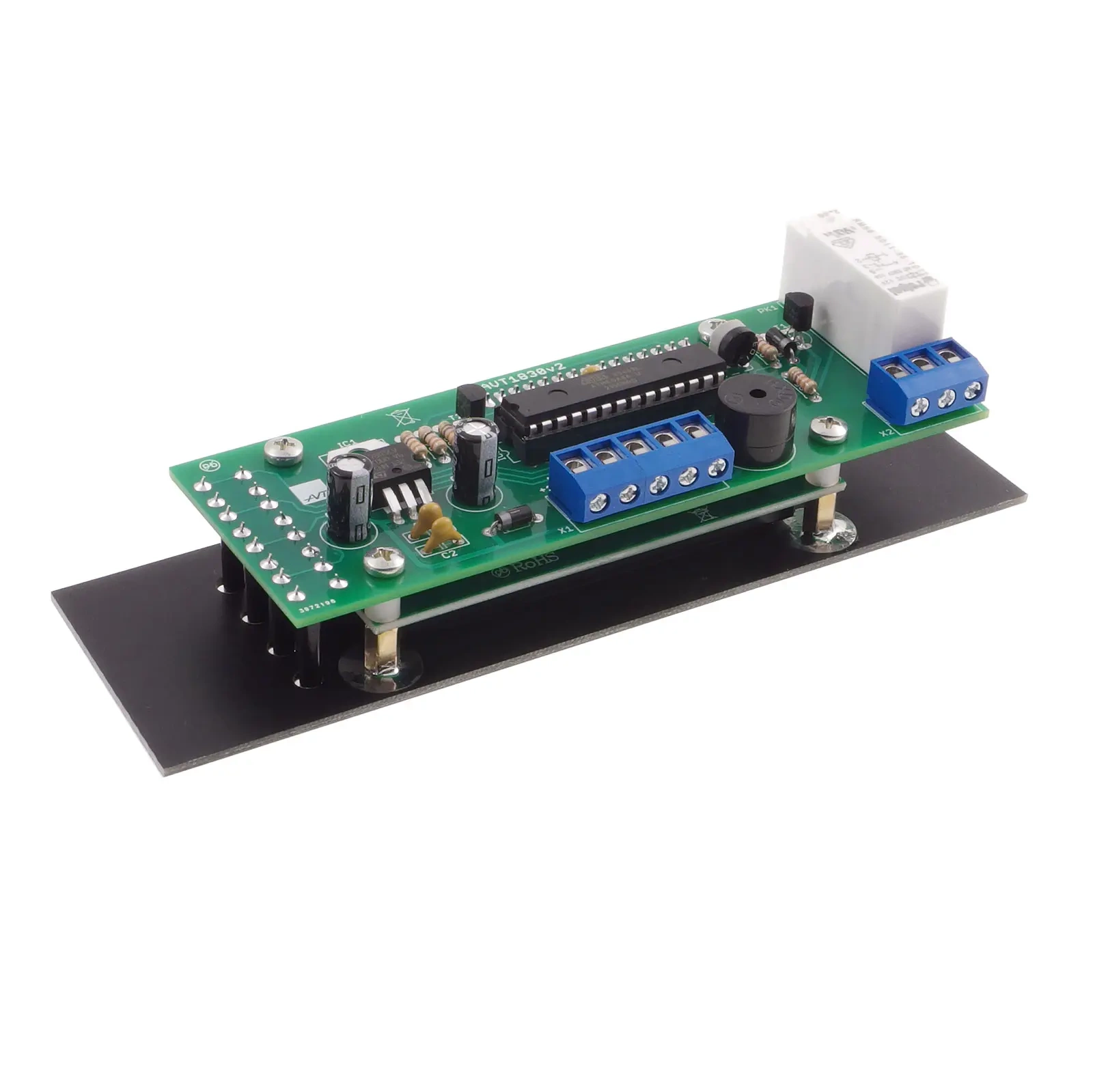

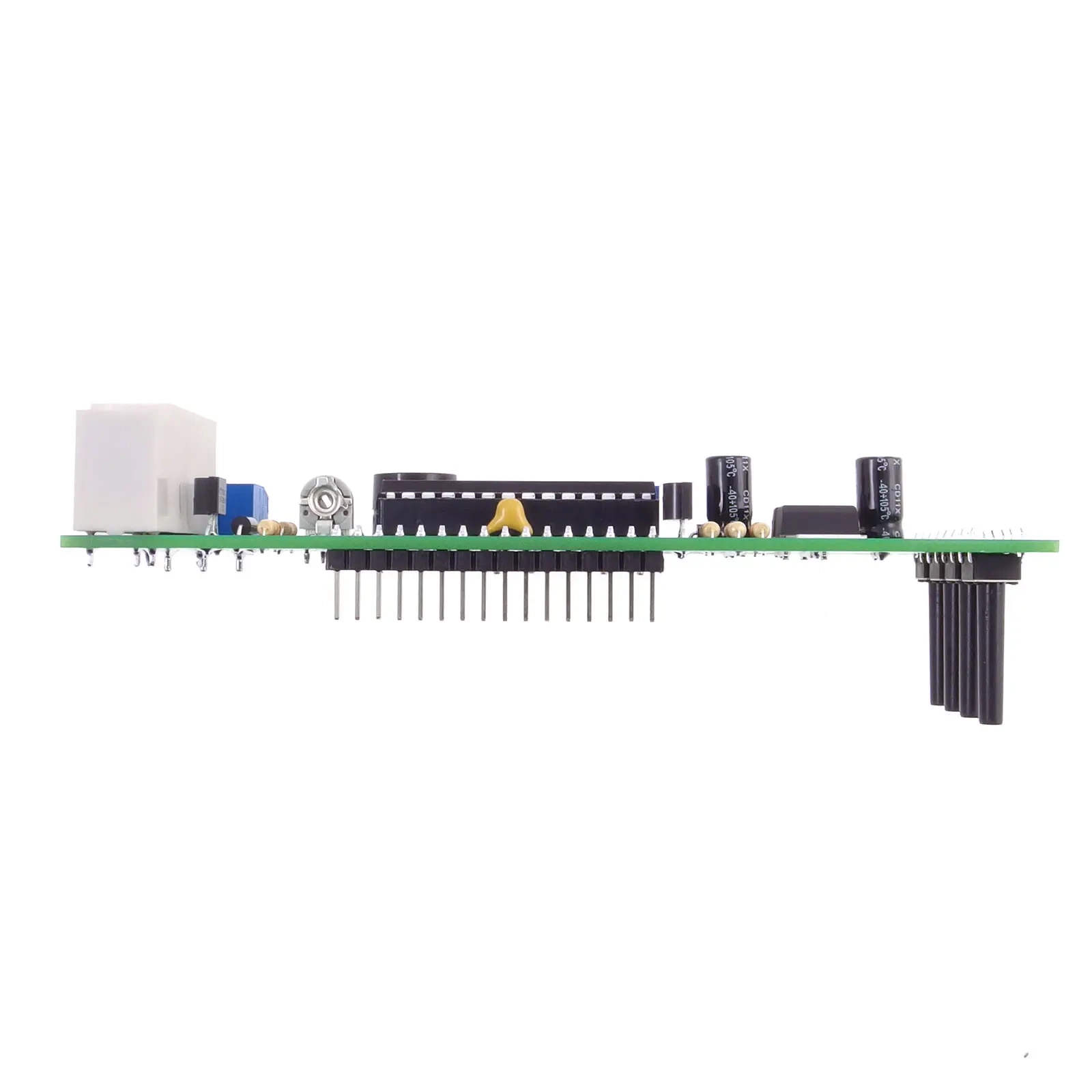

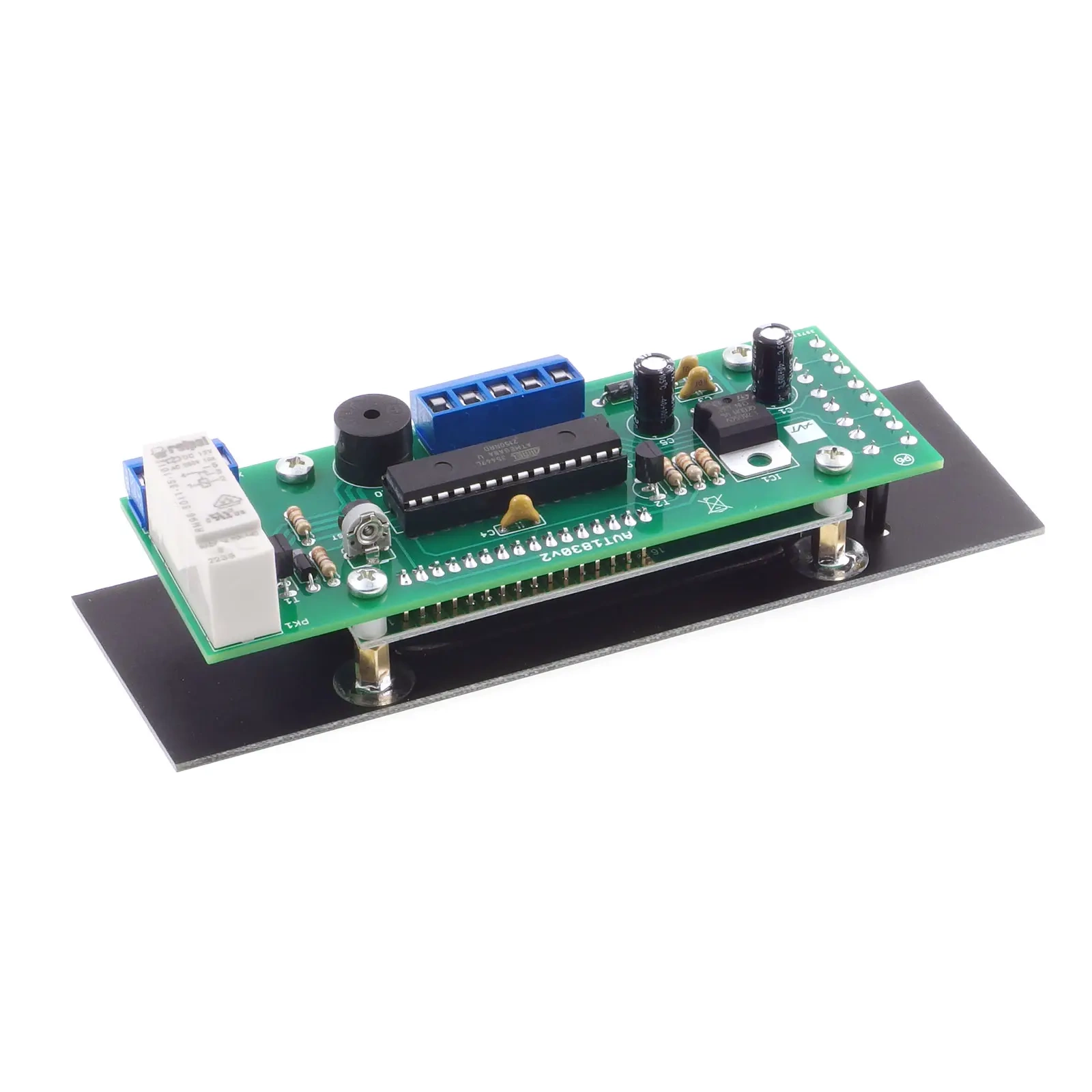

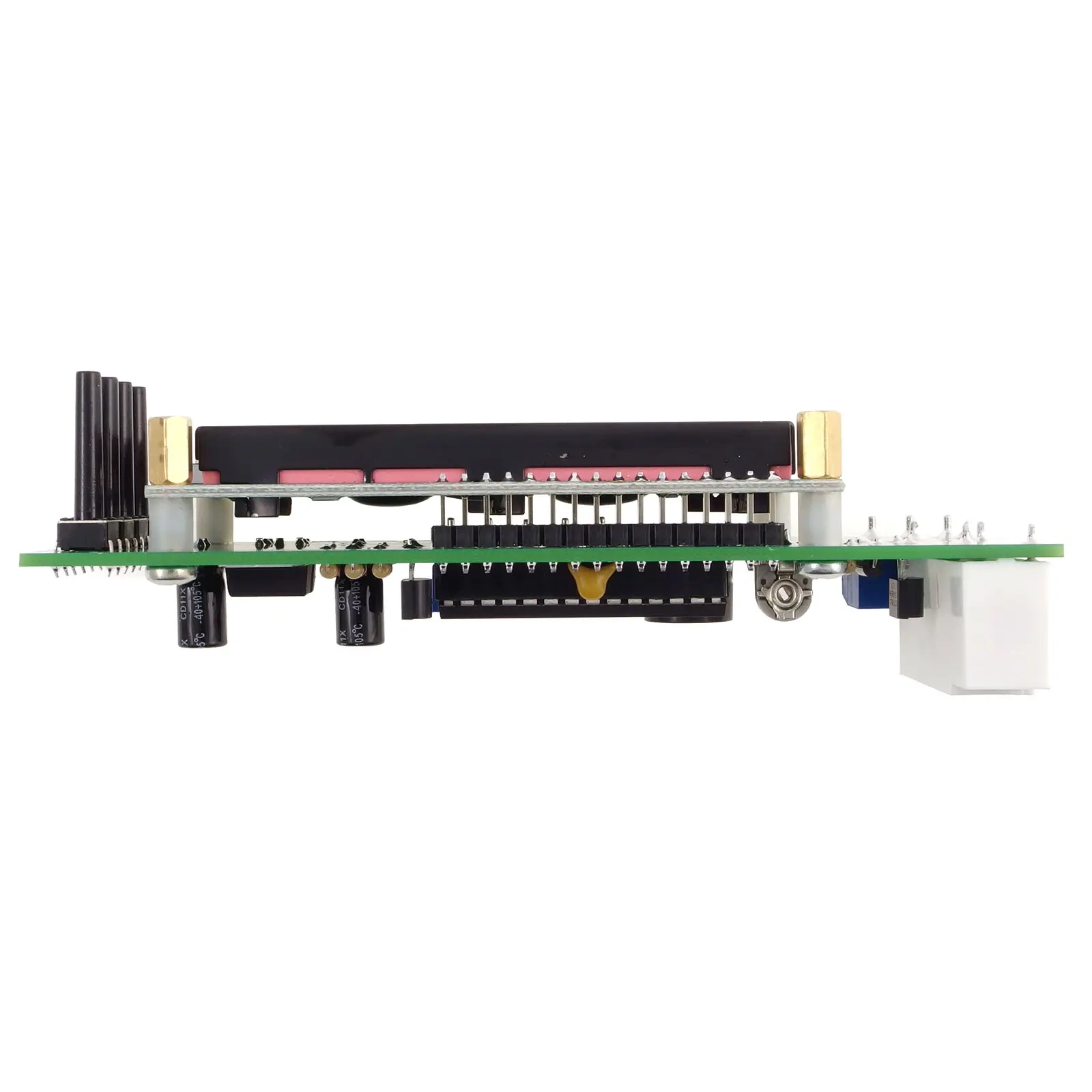

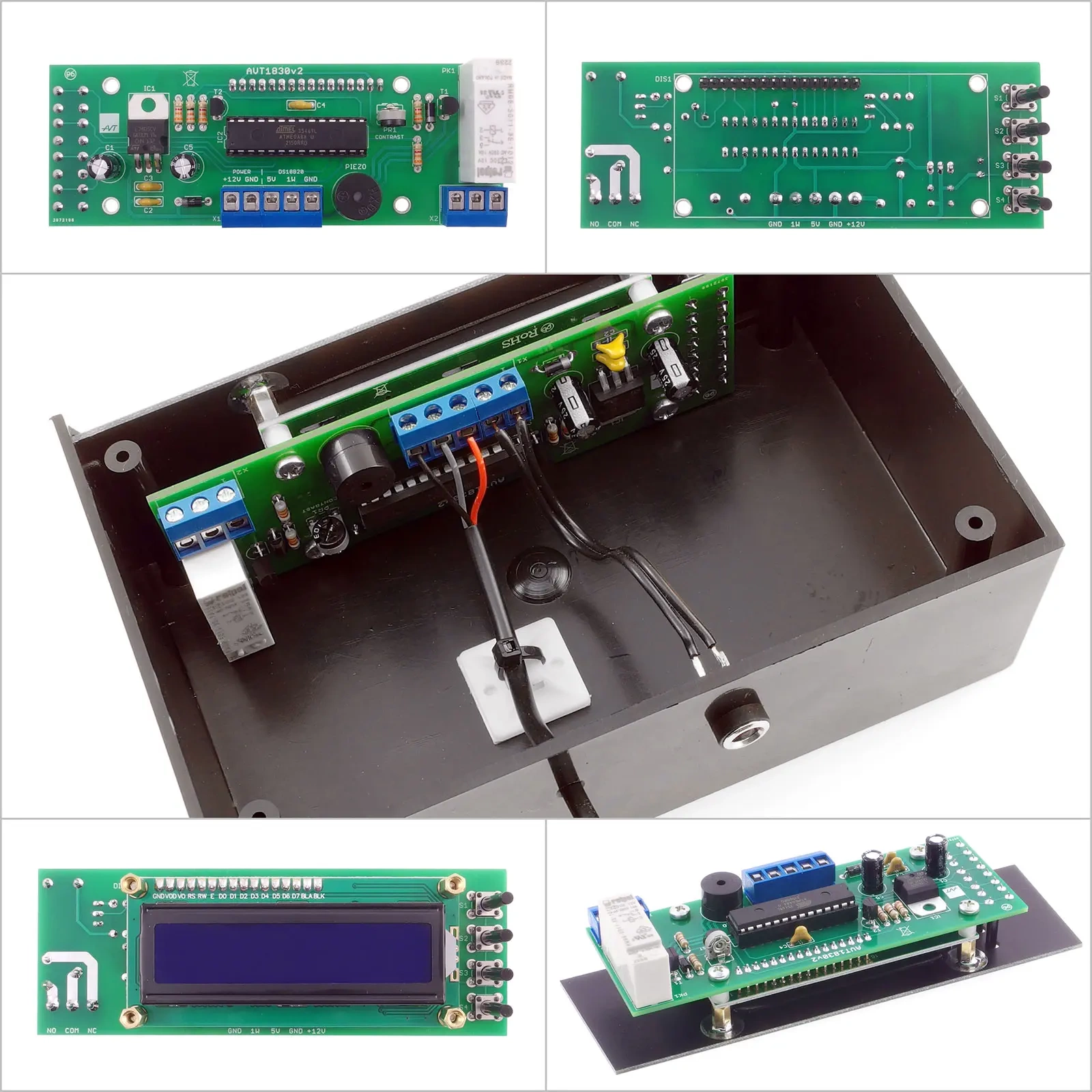

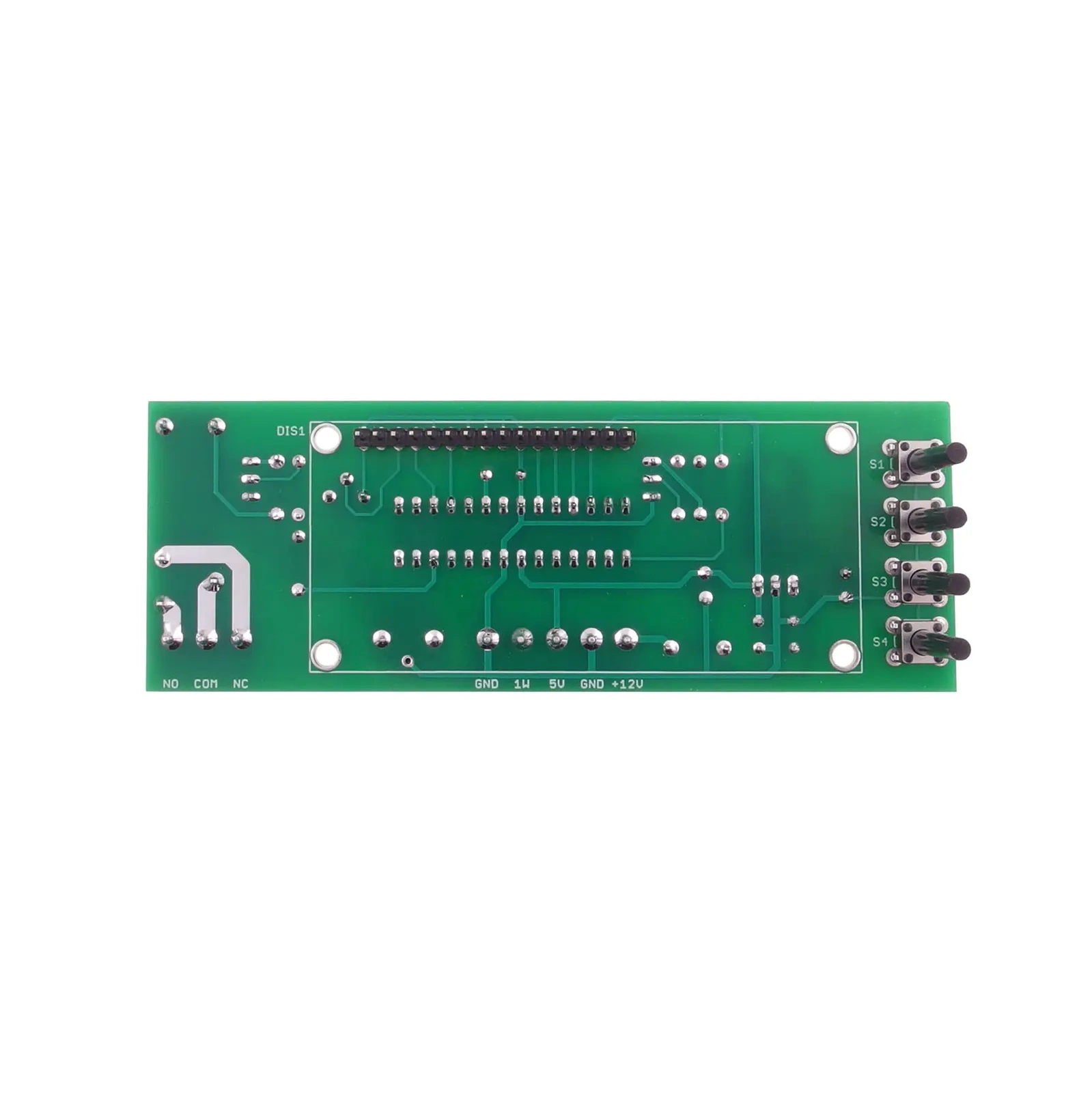

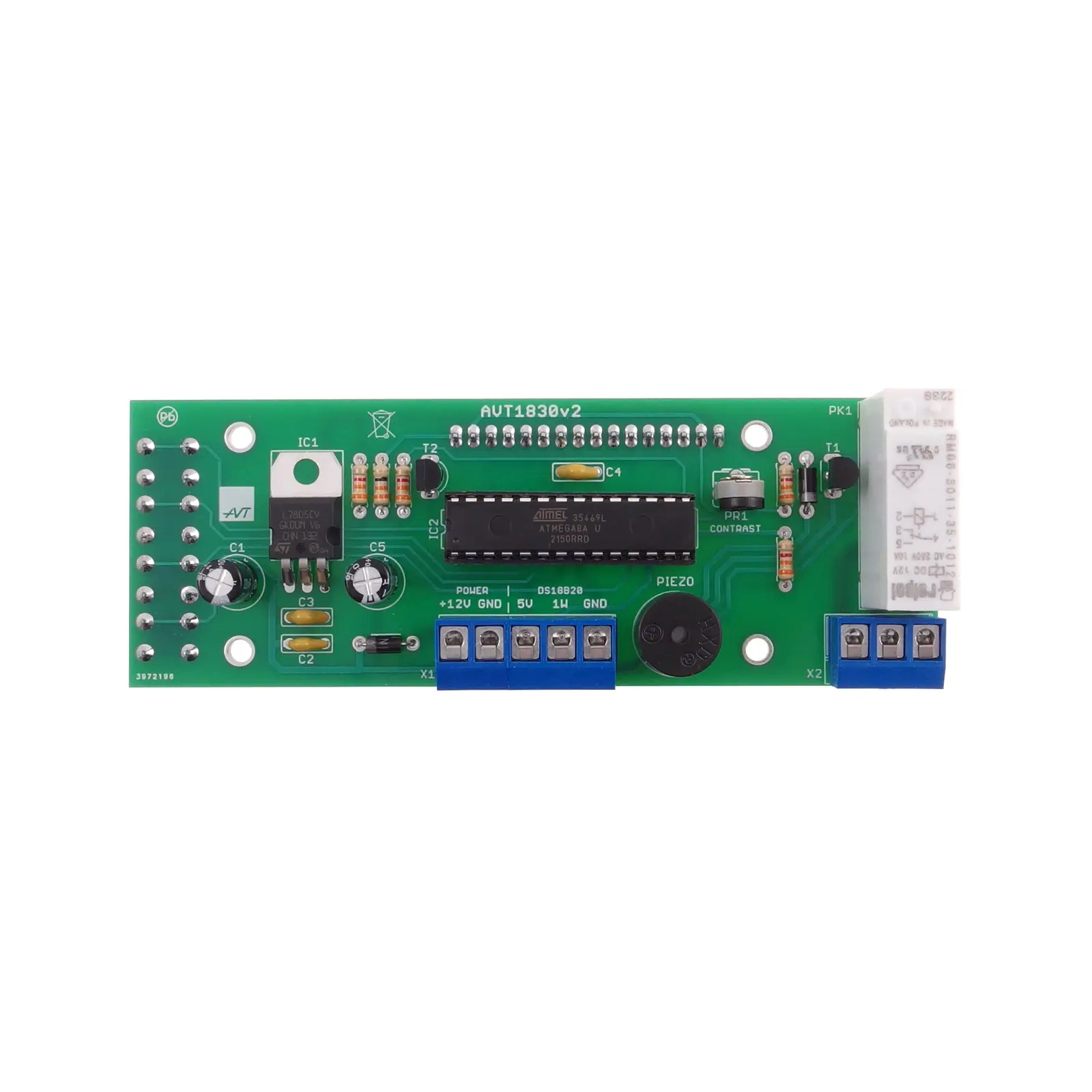

AVT1830 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATmega8, LCD 2×16, buzzer, przekaźnik, czujnik DS18B20 z przewodem 1 m, obudowę KM50, panel frontowy, przyciski, złącza i elementy montażowe.
Notes
Sygnalizacja alarmu może działać jako dźwięk przerywany, ciągły albo może być wyłączona w menu.
Układ zapisuje ustawienia w pamięci nieulotnej i odtwarza je po ponownym włączeniu zasilania.
Czujnik DS18B20 z przewodem 1 m można przedłużyć przewodem audio: dwie żyły w ekranie, do około 30 m.

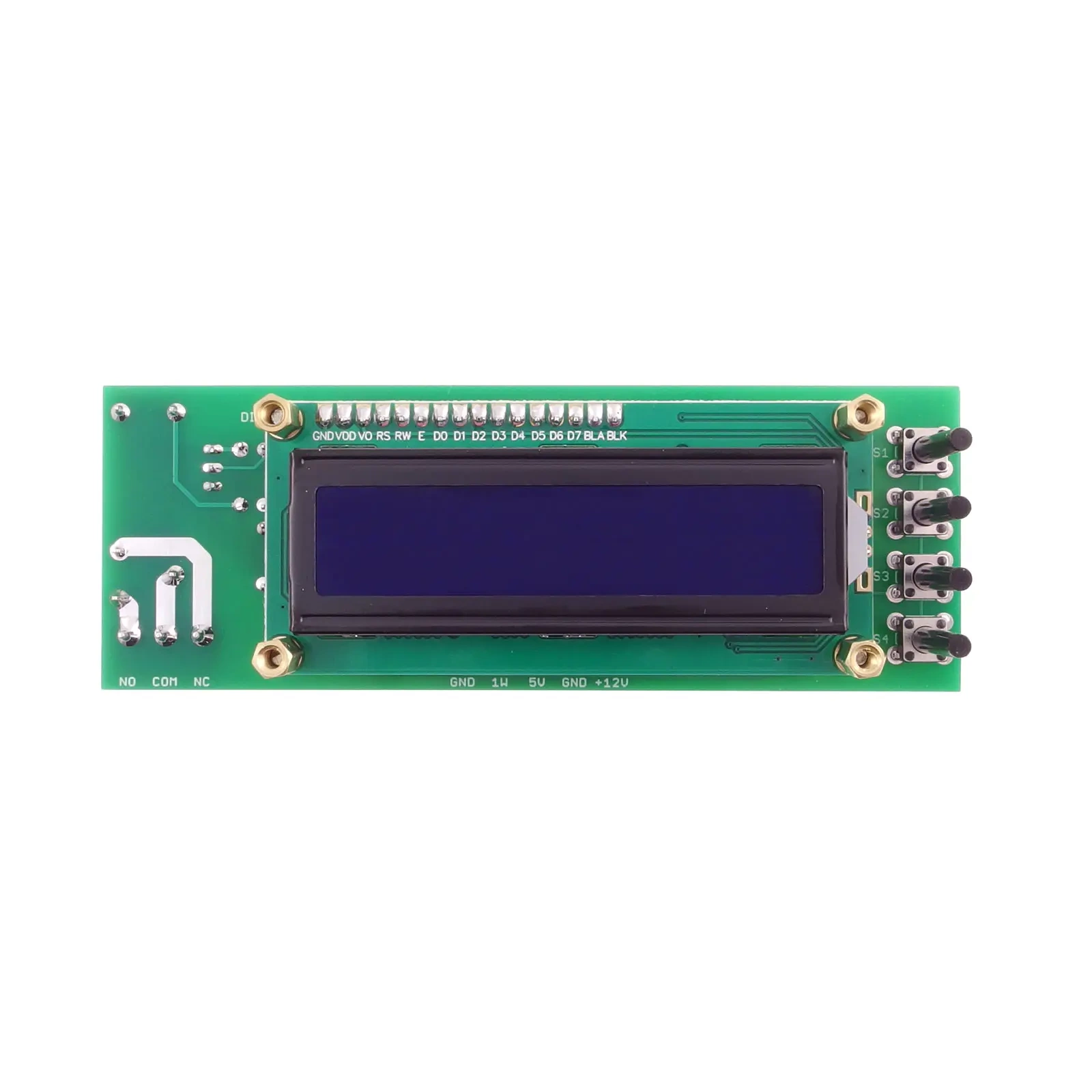

Montaż obejmuje ustawienie płyty frontowej, LCD i przycisków, a po uruchomieniu regulację kontrastu wyświetlacza potencjometrem PR1.
Uwaga: układ jest zasilany napięciem 12 VDC, ale styki przekaźnika mogą przełączać obwody 230 V. Takie połączenia wymagają obudowy, izolacji przewodów, zabezpieczeń i wykonania przez osobę z kwalifikacjami.
Najczęściej zadawane pytania
AVT1830 B to KIT DIY z PCB, LCD 2×16, zaprogramowanym ATmega8, czujnikiem DS18B20, buzzerem, przekaźnikiem, obudową KM50, panelem frontowym i elementami do lutowania.
Używany jest DS18B20 z przewodem 1 m. Przewód czujnika można przedłużyć do około 30 m.
Nie. Oprócz pomiaru kontroluje dolny i górny próg oraz uruchamia sygnalizację po przekroczeniu ustawień.
Tak. Ustawienia są zapisywane w pamięci nieulotnej i przywracane po włączeniu zasilania.
Tak. Do dyspozycji jest wyjście przekaźnikowe 8 A / 230 V, które może przełączać dodatkowe urządzenie po zachowaniu zasad bezpieczeństwa.
