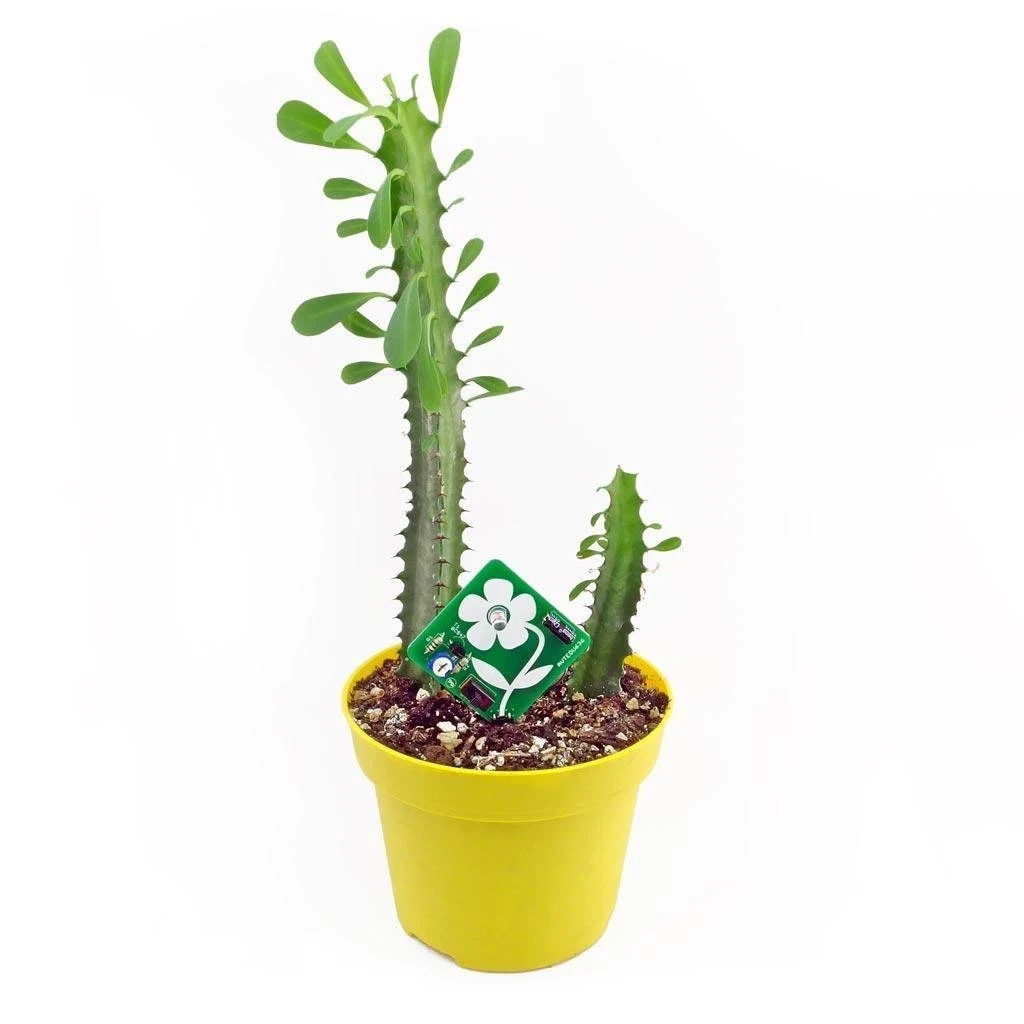

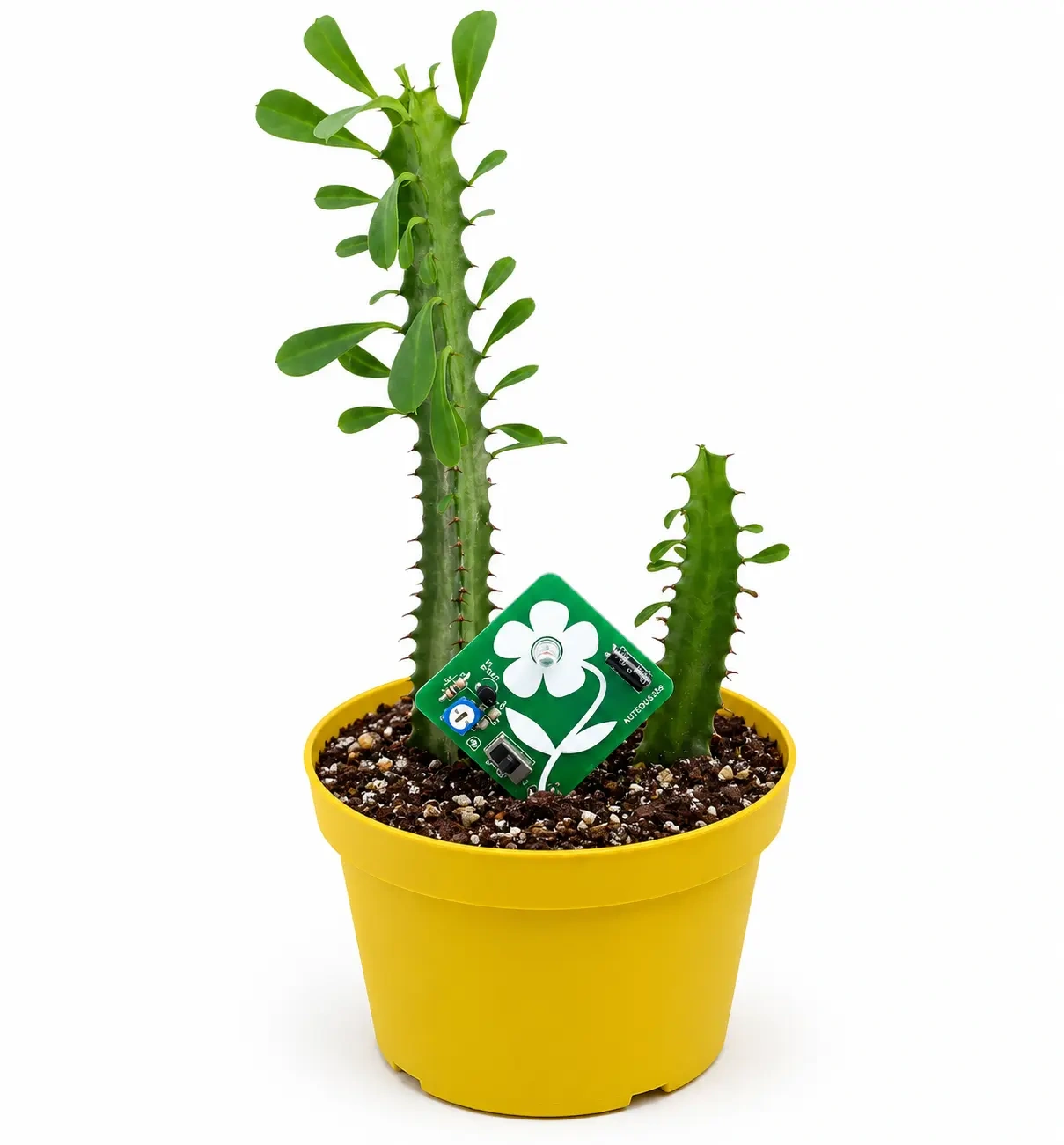

Zlutuj układ, włóż elektrody do ziemi i sprawdzaj, kiedy roślina potrzebuje podlewania

AVT EDU636 to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu działa jako prosty sygnalizator wilgotności gleby dla roślin doniczkowych. Dwie elektrody wbijane w grunt pełnią rolę czujnika, a migająca dioda LED sygnalizuje zbyt niski poziom wilgotności. Czułość zadziałania można regulować potencjometrem, dzięki czemu układ można dopasować do warunków pracy i rodzaju podłoża.

Najważniejsze w skrócie

• zestaw DIY do samodzielnego montażu i lutowania
• sygnalizator wilgotności gleby dla roślin doniczkowych
• czujnik wilgotności w formie dwóch elektrod wbijanych w grunt
• sygnalizacja za pomocą migającej diody LED 5 mm
• możliwość regulacji czułości zadziałania
• ustawianie poziomu minimalnej wilgotności gleby
• tranzystor BC547 lub BC548

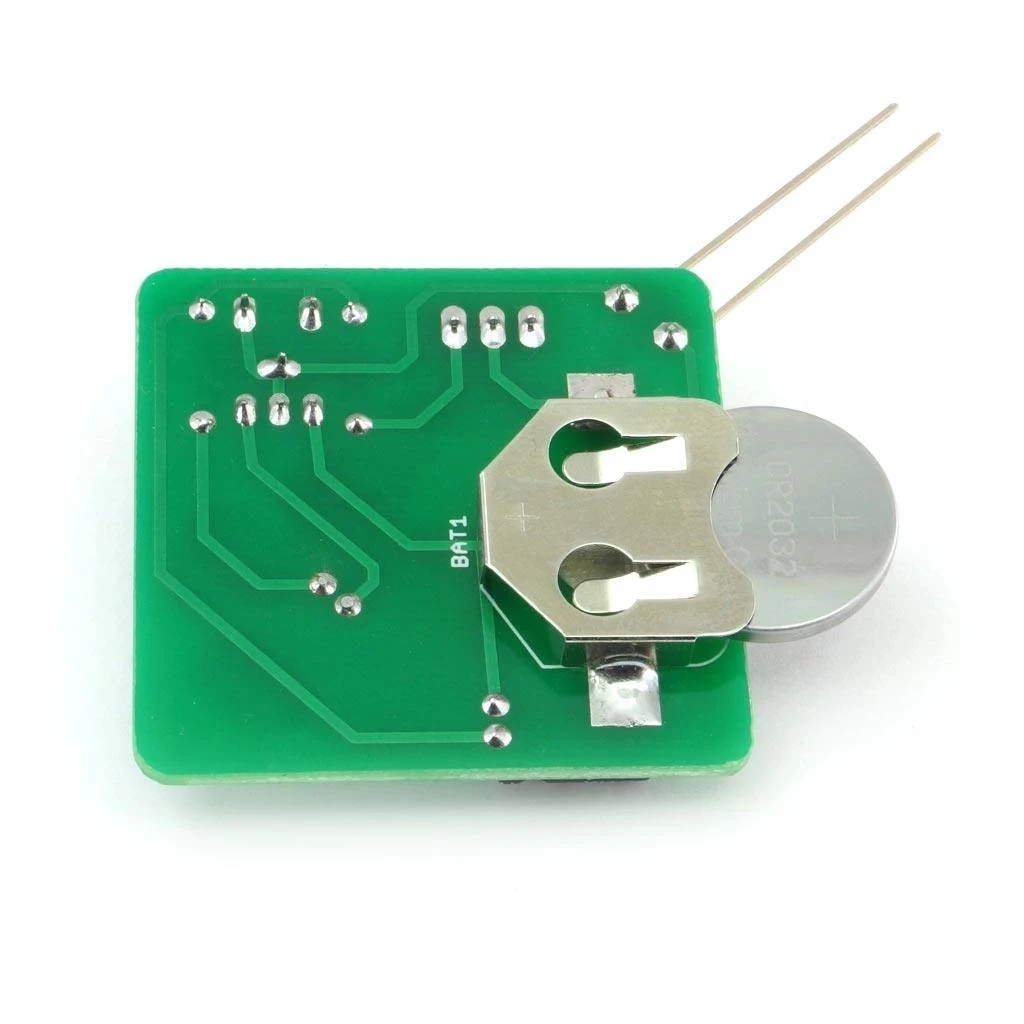

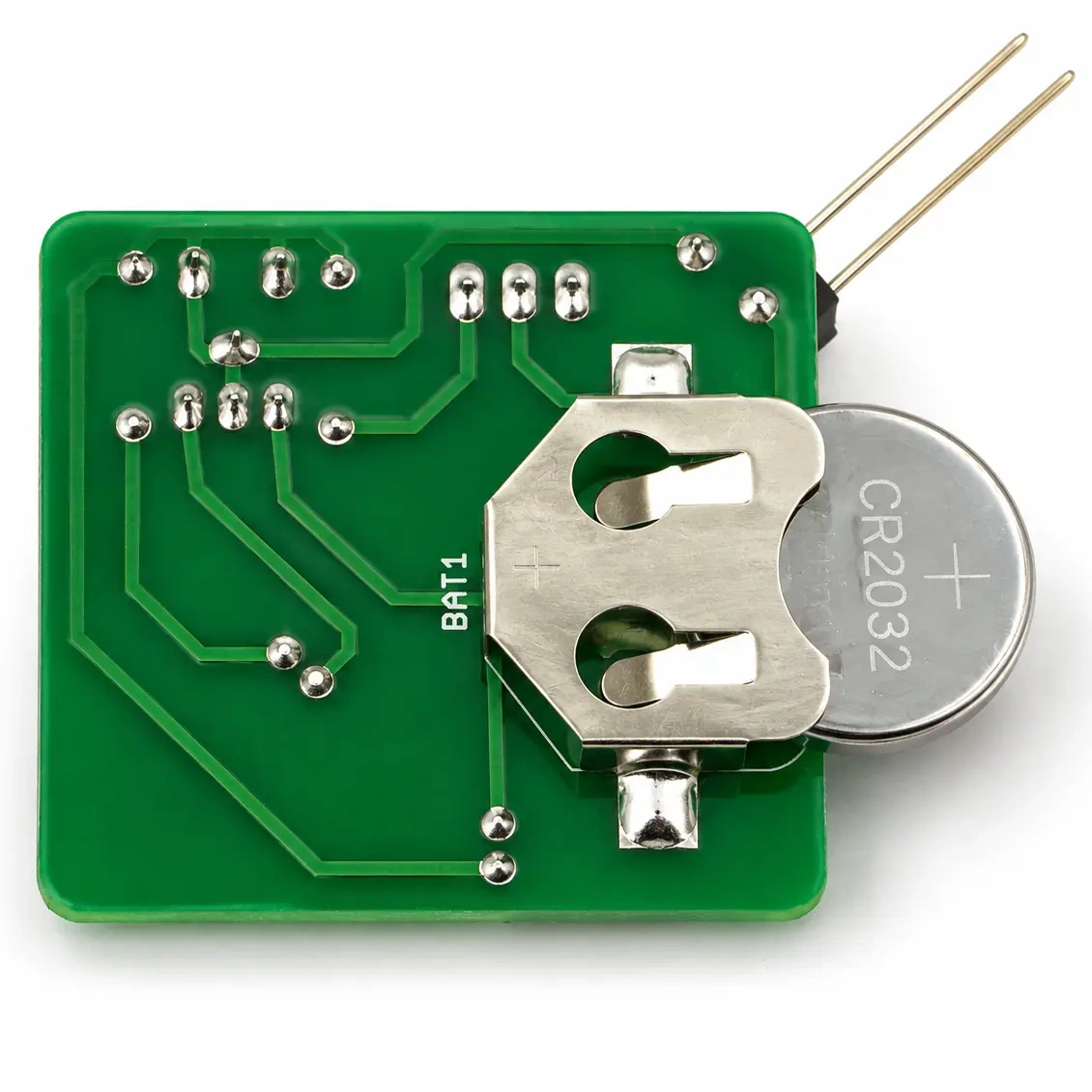

• zasilanie 3 V DC z baterii CR2032
• bateria CR2032 nie jest dołączona do zestawu
• wymiary płytki 45 × 45 mm
• poziom trudności montażu 1 / 5

Co daje ten projekt?

Montaż układu pozwala przećwiczyć lutowanie elementów przewlekanych, rozpoznawanie rezystorów, kondensatora elektrolitycznego, tranzystora, diody LED, potencjometru, włącznika oraz prostych elektrod pomiarowych. Po uruchomieniu efekt działania jest łatwy do sprawdzenia — po wbiciu sondy w ziemię układ reaguje na poziom wilgotności podłoża.

Projekt dobrze pokazuje, jak prosty czujnik może sterować sygnalizacją LED. Dwie elektrody wykorzystują przewodność wilgotnej gleby, a potencjometr pozwala ustawić próg, przy którym dioda ma sygnalizować zbyt suchą ziemię.

Co znajdziesz w zestawie?

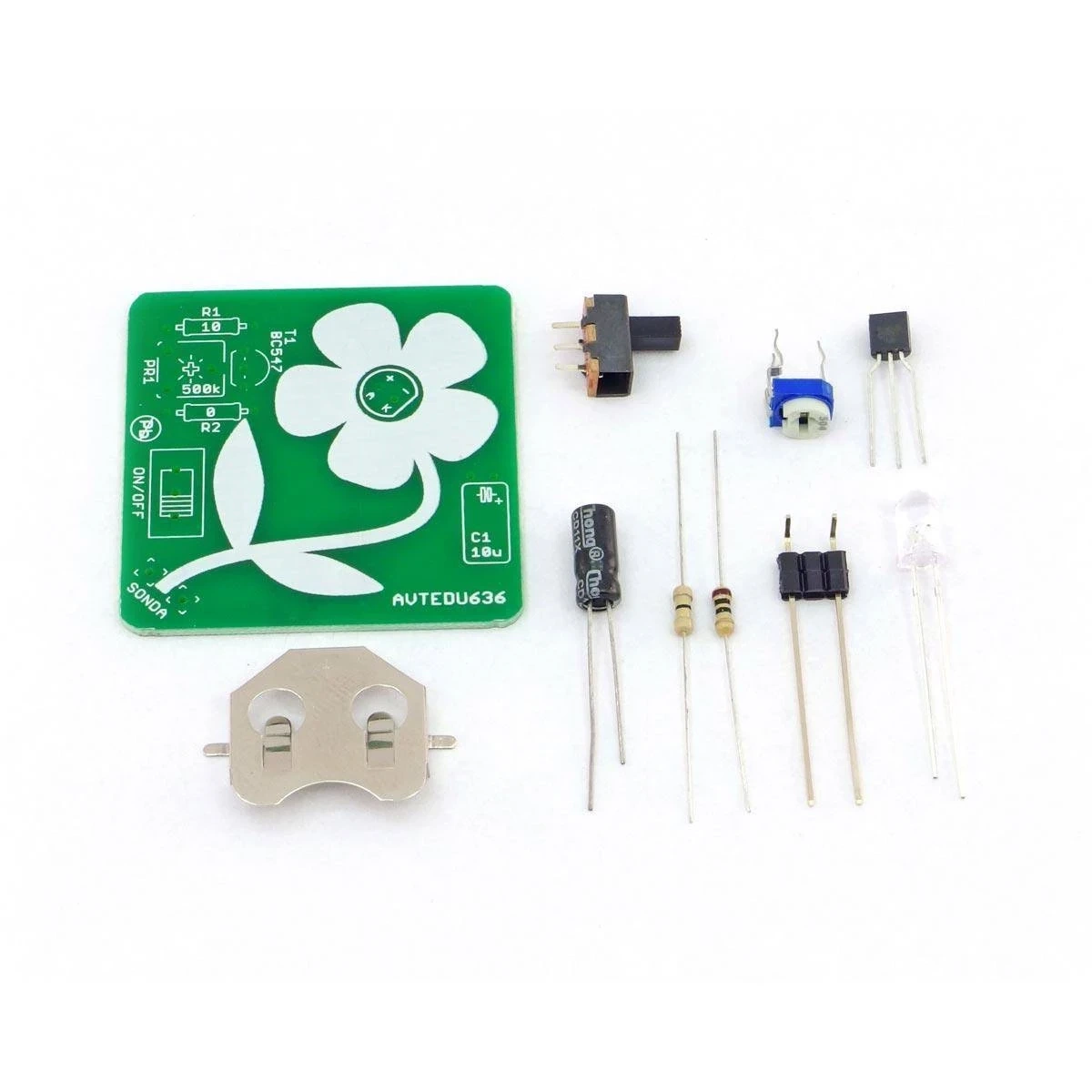

W komplecie znajduje się płytka drukowana PCB oraz komplet elementów elektronicznych potrzebnych do zmontowania sygnalizatora suchego kwiatka.

• płytka drukowana PCB 45 × 45 mm
• migająca dioda LED 5 mm
• tranzystor BC547 lub BC548
• potencjometr 500 kΩ
• rezystor 10 Ω
• rezystor 0 Ω
• kondensator 10 µF
• włącznik SW1
• sonda z elektrodami goldpin

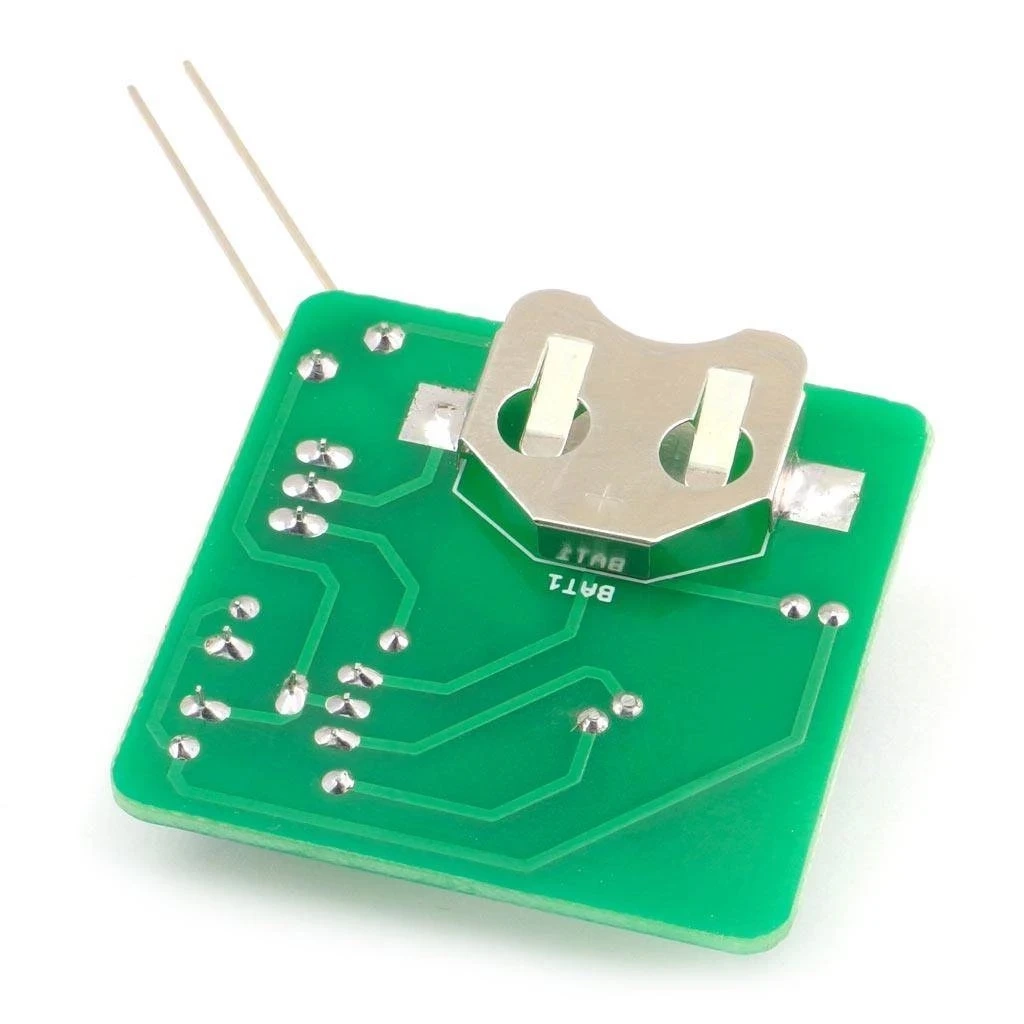

• koszyk baterii CR2032

Co dodatkowo będzie potrzebne?

1. Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
2. Zasilanie: bateria CR2032
3. Do sprawdzenia działania: doniczka z podłożem, w które można wbić elektrody sondy
4. Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka

Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.

Zastosowanie edukacyjne i warsztatowe

• do nauki lutowania elementów przewlekanych THT
• do ćwiczenia montażu diody LED, tranzystora, kondensatora elektrolitycznego i potencjometru
• do poznania działania prostego czujnika wilgotności gleby
• do obserwacji, jak zmiana przewodności podłoża wpływa na pracę układu
• do zajęć technicznych, warsztatów elektronicznych i pracy hobbystycznej
• jako praktyczny projekt edukacyjny dla osób, które lubią elektronikę użytkową i rośliny domowe

Projekt AVT EDU nr 636

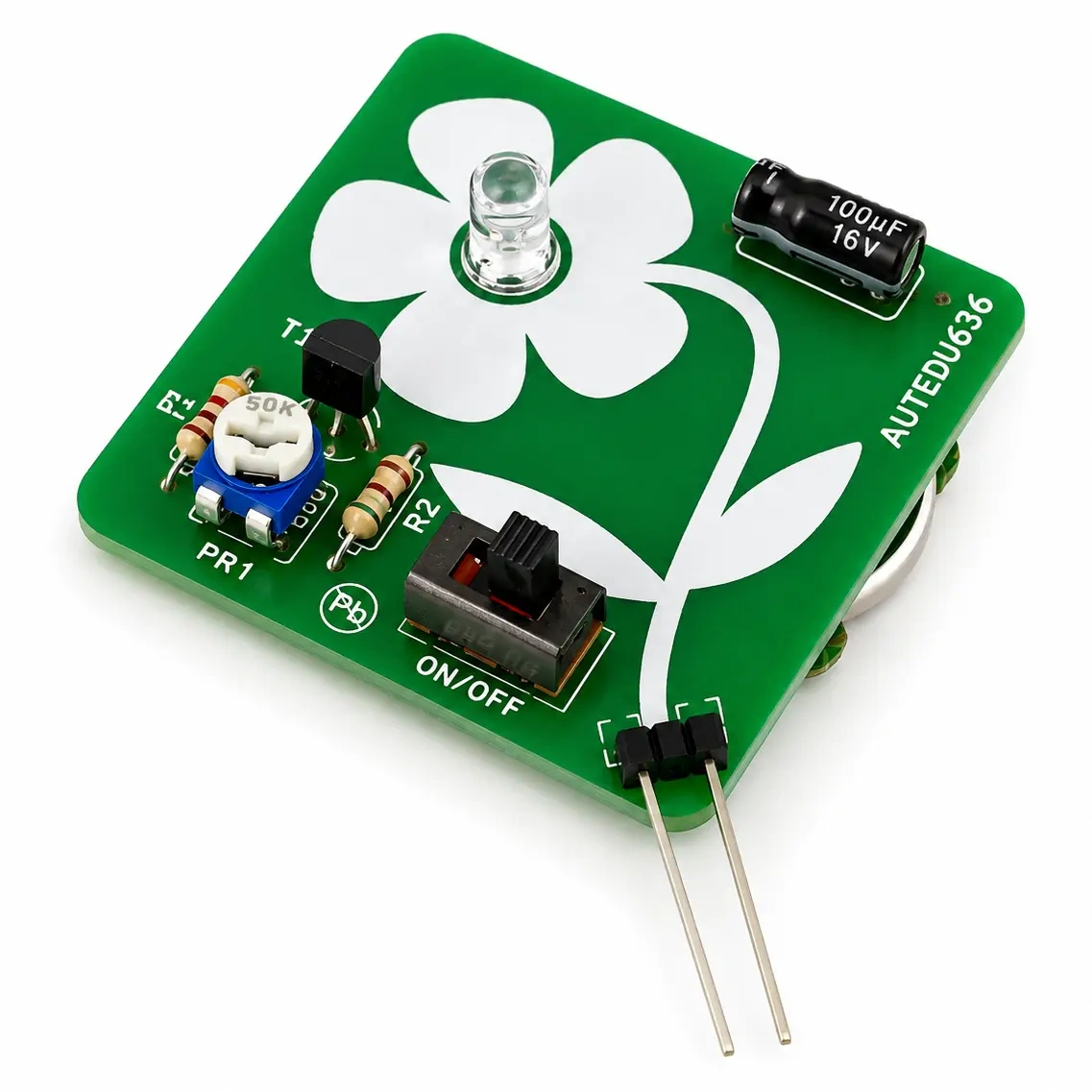

Sygnalizator wilgotności gleby z migającą diodą LED

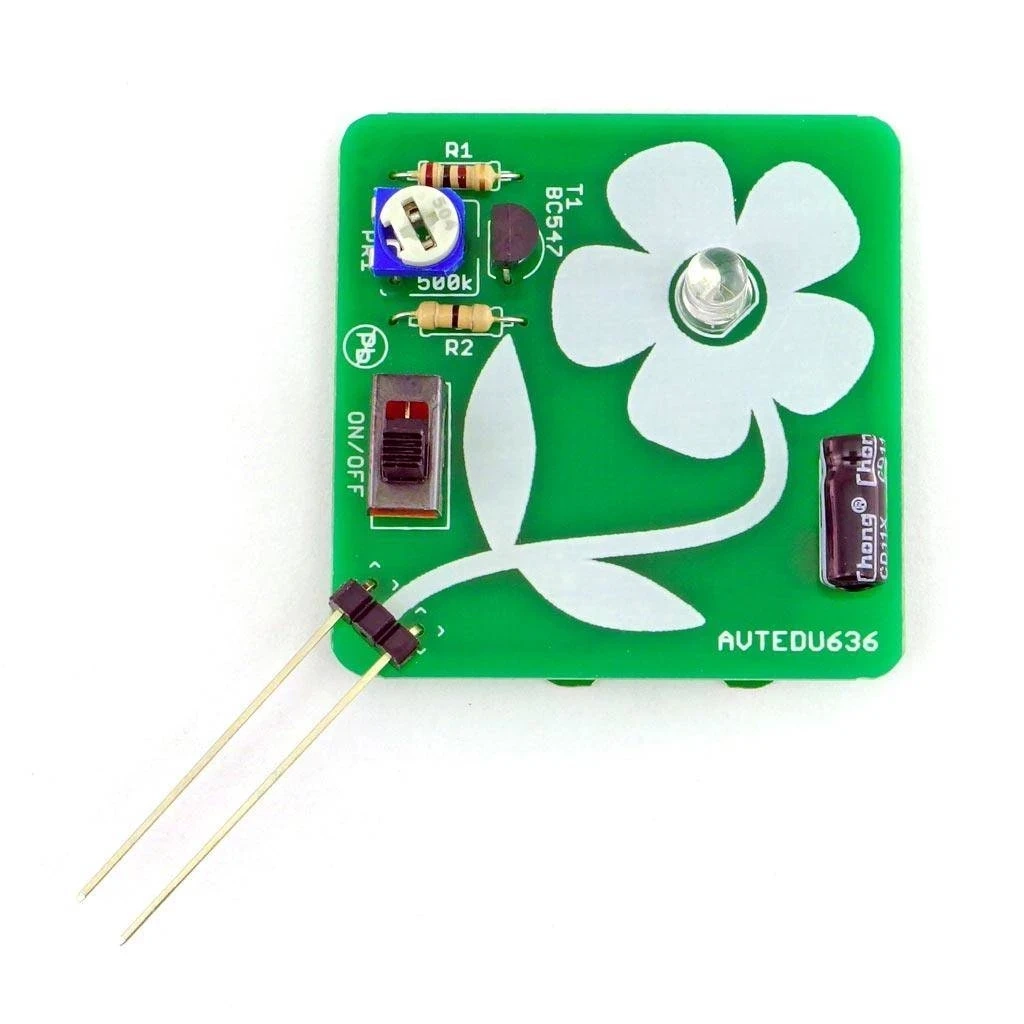

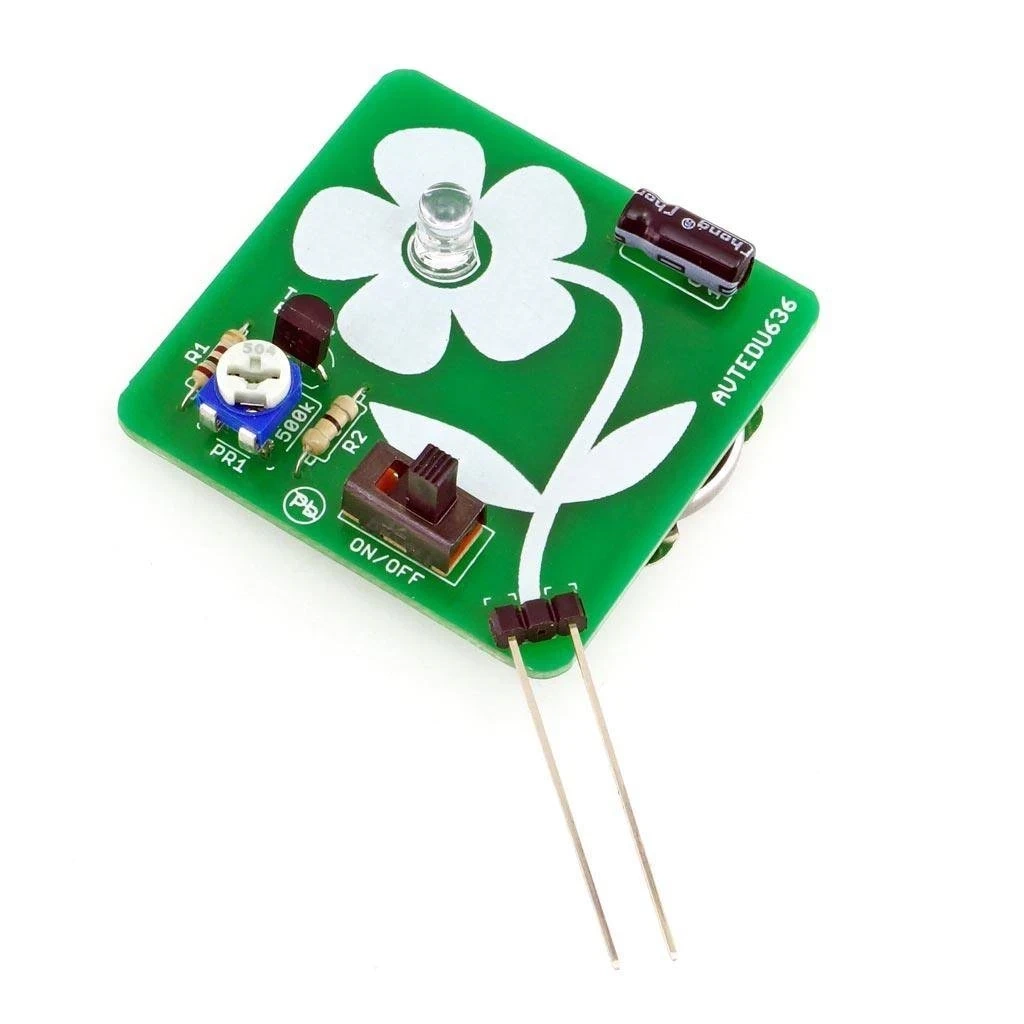

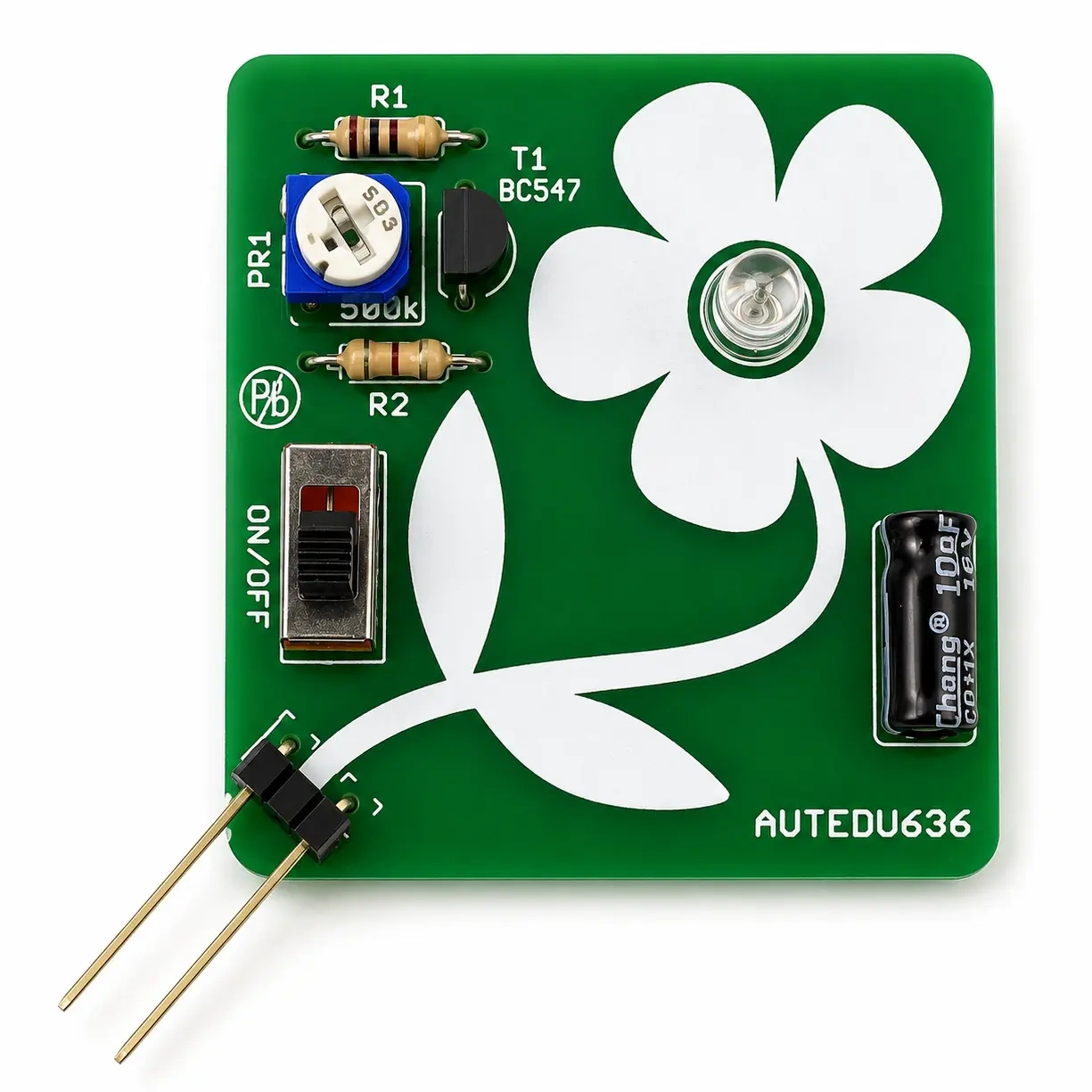

Układ wykorzystuje dwie elektrody wbijane w grunt, potencjometr 500 kΩ, tranzystor BC547 lub BC548 oraz migającą diodę LED. Elektrody pełnią funkcję sondy pomiarowej, a potencjometr pozwala ustawić próg zadziałania. Gdy wilgotność gleby spadnie poniżej ustawionego poziomu, dioda LED sygnalizuje konieczność podlania rośliny.

Trochę teorii i wskazówki techniczne

THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego są wygodne do nauki lutowania i łatwe do kontroli wzrokowej.

Sonda wilgotności składa się z dwóch elektrod wbijanych w ziemię. Wilgotna gleba przewodzi prąd lepiej niż sucha, a układ wykorzystuje tę różnicę do wykrywania spadku wilgotności.

Potencjometr pozwala ustawić czułość zadziałania. Dzięki temu można dobrać punkt, przy którym migająca dioda LED ma przypominać o podlewaniu.

Migająca dioda LED sygnalizuje stan układu bez dodatkowego generatora migania. Podczas montażu trzeba zwrócić uwagę na jej polaryzację, czyli poprawne ustawienie anody i katody.

Tranzystor BC547 lub BC548 pracuje jako element sterujący sygnalizacją. Jego ścięta krawędź musi być ustawiona zgodnie z oznaczeniem na płytce.

Kondensator elektrolityczny, dioda LED i tranzystor wymagają właściwego kierunku montażu. Elementy oznaczone w instrukcji wykrzyknikiem trzeba sprawdzić szczególnie dokładnie przed lutowaniem.

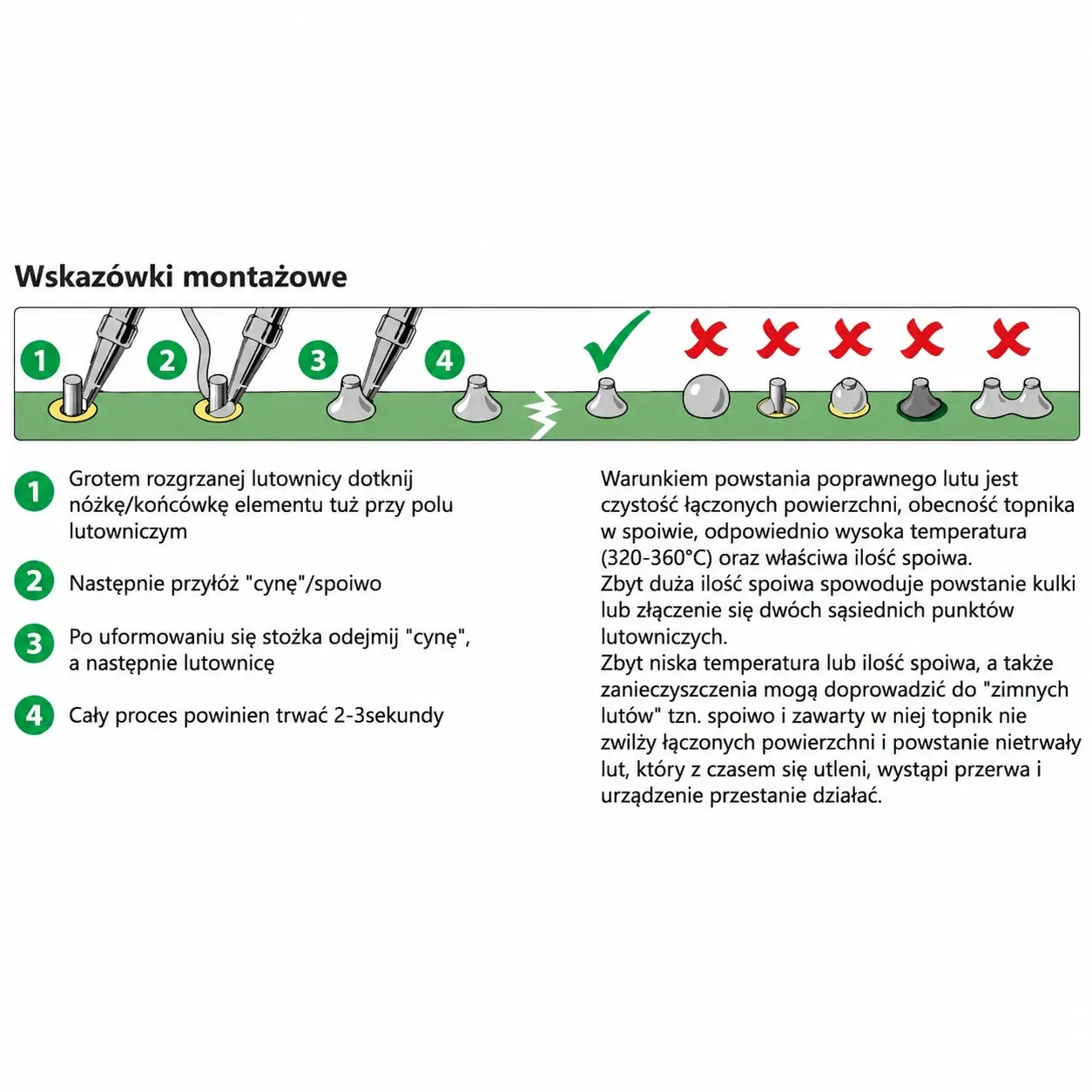

Poprawny lut powinien mieć kształt niewielkiego stożka. Zbyt duża ilość spoiwa może połączyć sąsiednie punkty lutownicze, a zbyt niska temperatura lub zabrudzone powierzchnie mogą powodować zimne luty.

Dlaczego warto wybrać AVT EDU636?

Projekt łączy naukę lutowania z praktycznym zastosowaniem w domu. Po zmontowaniu powstaje niewielki sygnalizator, który pomaga monitorować wilgotność ziemi w doniczce i przypomina o podlewaniu za pomocą migającej diody LED. To dobry zestaw do ćwiczenia montażu THT, poznania pracy tranzystora, potencjometru i prostego czujnika opartego na dwóch elektrodach.
