Sygnalizator rozładowania akumulatora do modeli RC - zlutowany KIT AVT 1521
- Kontroluj spadek napięcia pakietu w modelu RC za pomocą zlutowanego sygnalizatora LED. AVT1521 C wymaga kalibracji progu i montażu w modelu.
Sygnalizator rozładowania akumulatora do modeli RC - zlutowany AVT1521
Zlutowany sygnalizator niskiego napięcia akumulatora do montażu w modelu RC.
Zlutowany sygnalizator niskiego napięcia do modelu RC

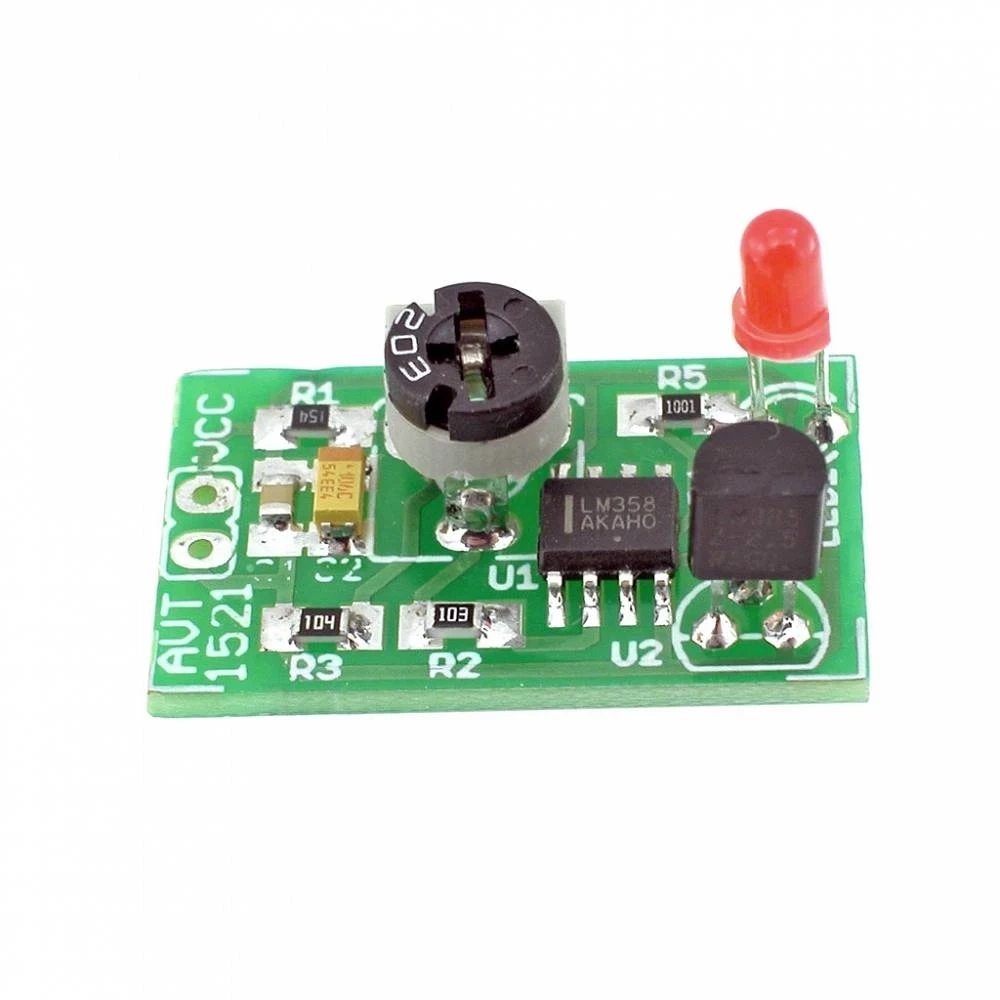

AVT1521 C to zlutowany układ sygnalizatora rozładowania akumulatora przeznaczony do stałego montażu w modelu RC. Niewielka płytka 25×15 mm ułatwia zastosowanie w lekkich konstrukcjach, w tym w modelach latających.
Układ jest zasilany z monitorowanego pakietu i zapala diodę LED po spadku napięcia poniżej ustawionego progu. Wersja C wymaga dobrania progu do konkretnego akumulatora, podłączenia do pakietu oraz zamocowania w modelu tak, aby sygnalizacja była dobrze widoczna podczas kontroli.
Karta techniczna
AVT1521
Zlutowany sygnalizator rozładowania akumulatora z komparatorem LM358, źródłem odniesienia LM385 i sygnalizacją LED.
| Wersja | C – zlutowany układ |
| Funkcja | sygnalizacja rozładowania akumulatora |
| Zastosowanie | modele RC, szczególnie modele latające |
| Obsługiwane napięcia nominalne pakietów | 4,8 V, 7,2 V, 9,6 V, 12 V |
| Sygnalizacja | dioda LED |
| Regulacja | płynna regulacja napięcia załączenia LED |
| Układ porównujący | LM358 |
| Źródło odniesienia | LM385 |
| Zasilanie | z nadzorowanego akumulatora |
| Płytka PCB | 25×15 mm |
Wersja
AVT1521 C – zlutowany układ. Wersja zawiera zmontowany sygnalizator rozładowania akumulatora do modeli RC. Układ wymaga podłączenia do nadzorowanego pakietu, ustawienia progu sygnalizacji oraz montażu w modelu tak, aby dioda LED była widoczna podczas kontroli stanu akumulatora.
Notes
Sygnalizator porównuje napięcie akumulatora z napięciem odniesienia. Po spadku napięcia poniżej ustawionego progu załącza się dioda LED, która informuje o rozładowaniu pakietu.
Progi rozładowania wynoszą 4,4 V dla pakietu 4,8 V, 6,6 V dla pakietu 7,2 V, 8,8 V dla pakietu 9,6 V oraz 11 V dla pakietu 12 V. Dobór rezystora R1 musi odpowiadać liczbie ogniw monitorowanego akumulatora.
Kalibrację wykonuje się z użyciem zasilacza ustawionego na minimalne napięcie pakietu. Potencjometr PR1 należy regulować do momentu zaświecenia diody LED.
Wersja C nie jest samodzielnym urządzeniem w obudowie. Wymaga zamocowania w modelu, podłączenia do pakietu, zabezpieczenia przewodów oraz ustawienia diody LED w miejscu widocznym dla użytkownika.
Uwaga: Sygnalizator nie odłącza zasilania modelu. Informuje tylko o spadku napięcia pakietu, dlatego użytkownik nadal musi kontrolować czas pracy, obciążenie i stan akumulatora.
Najczęściej zadawane pytania
AVT1521 C to zlutowany układ sygnalizatora rozładowania akumulatora do modeli RC. Wymaga podłączenia do pakietu, ustawienia progu zadziałania oraz montażu w modelu.
Nie. Układ sygnalizuje spadek napięcia za pomocą diody LED, ale nie odłącza pakietu od odbiornika, serwomechanizmów ani napędu.
Do pakietów o napięciach nominalnych 4,8 V, 7,2 V, 9,6 V i 12 V. Próg wymaga dobrania rezystora R1 i kalibracji potencjometrem PR1.
Podczas pracy modelu pod obciążeniem, np. przy działających serwomechanizmach. Pomiar napięcia nieobciążonego pakietu może nie pokazać rzeczywistego spadku napięcia podczas lotu lub jazdy.
