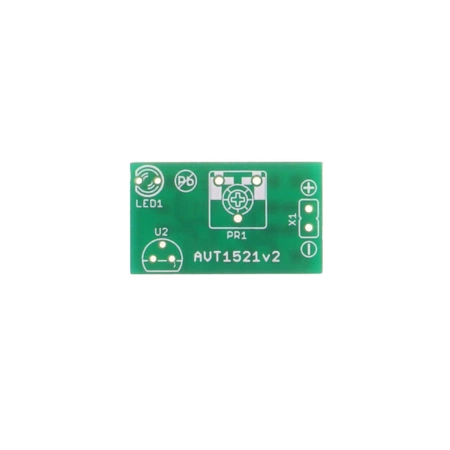

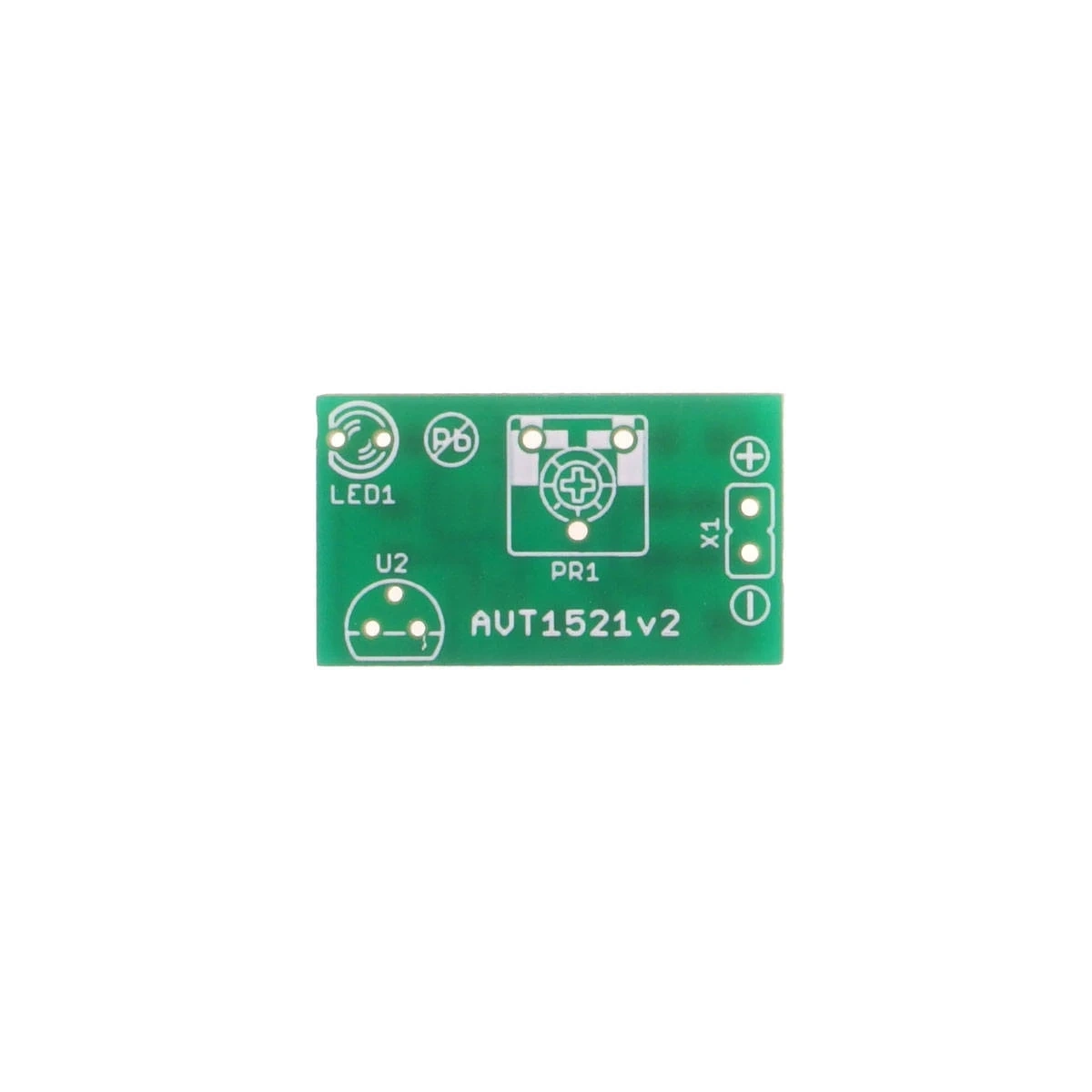

Sygnalizator rozładowania akumulatora do modeli RC - płytka PCB do AVT1521
Pozwala zbudować lekki sygnalizator niskiego napięcia akumulatora do stałego montażu w modelu RC.
Sygnalizator niskiego napięcia do modeli RC
AVT1521 to prosty sygnalizator rozładowania akumulatora przeznaczony do stałego montażu w modelu RC. Szczególnie dobrze sprawdza się w modelach latających, gdzie spadek napięcia pakietu może oznaczać utratę kontroli nad modelem.
Układ sygnalizuje niski poziom napięcia za pomocą diody LED. Próg zadziałania można płynnie ustawić potencjometrem PR1 i dopasować do liczby ogniw pakietu. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, diodę LED i rezystor R1 dobrany do rodzaju akumulatora trzeba skompletować osobno.
Karta techniczna
AVT1521
Lekki sygnalizator rozładowania akumulatora z komparatorem LM358, źródłem odniesienia LM385 i sygnalizacją LED.
| Wersja | A – płytka drukowana PCB |
| Funkcja | sygnalizacja rozładowania akumulatora |
| Zastosowanie | modele RC, szczególnie modele latające |
| Obsługiwane napięcia nominalne pakietów | 4,8 V, 7,2 V, 9,6 V, 12 V |
| Sygnalizacja | dioda LED |
| Regulacja | płynna regulacja napięcia załączenia LED |
| Układ porównujący | LM358 |
| Źródło odniesienia | LM385 |
| Zasilanie | z nadzorowanego akumulatora |
| Płytka PCB | 25×15 mm |
Wersja
AVT1521 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Rezystor R1 należy dobrać do liczby ogniw monitorowanego akumulatora.
Wykaz elementów
- R1: według liczby ogniw akumulatora
- R2: 10 kΩ
- R3: 100 kΩ
- R4: 1,5 kΩ
- R5: 1 kΩ
- PR1: potencjometr montażowy 20 kΩ
- C1: 100 nF
- C2: 10 µF
- U1: LM358
- U2: LM385
- D1: dioda LED dowolna
Notes
Układ działa jako komparator napięcia. LM358 porównuje napięcie wzorcowe z LM385 z napięciem uzyskanym z dzielnika R1, PR1 i R3. Gdy napięcie akumulatora spadnie poniżej ustawionego progu, zapala się dioda LED.
Rezystor R1 dobiera się do liczby ogniw: 68 kΩ dla 4 ogniw 4,8 V, 150 kΩ dla 6 ogniw 7,2 V, 240 kΩ dla 8 ogniw 9,6 V oraz 330 kΩ dla 10 ogniw 12 V. Progi rozładowania odpowiadają napięciom 4,4 V, 6,6 V, 8,8 V i 11 V.
Kalibrację wykonuje się po zmontowaniu układu. Sygnalizator należy podłączyć do zasilacza ustawionego na minimalne napięcie pakietu i regulować PR1 do momentu zaświecenia diody LED.
Stan akumulatora warto oceniać podczas pracy serwomechanizmów modelu. Pomiar napięcia nieobciążonego pakietu może nie pokazać rzeczywistego zachowania akumulatora pod obciążeniem.
Uwaga: Sygnalizator informuje o spadku napięcia pakietu, ale nie zastępuje bezpiecznej kontroli czasu pracy modelu i stanu akumulatora. W modelach latających zbyt głębokie rozładowanie może prowadzić do utraty kontroli nad modelem.
Najczęściej zadawane pytania
AVT1521 A zawiera wyłącznie płytkę PCB do projektu sygnalizatora rozładowania akumulatora do modeli RC. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ można dopasować do pakietów o napięciach nominalnych 4,8 V, 7,2 V, 9,6 V i 12 V przez dobranie rezystora R1 oraz kalibrację potencjometrem PR1.
Najlepiej podczas pracy serwomechanizmów lub innego obciążenia modelu. Napięcie nieobciążonego akumulatora może nie oddawać rzeczywistego stanu pakietu podczas pracy.
Nie. Sygnalizator działa analogowo na komparatorze LM358 i źródle odniesienia LM385, więc nie wymaga mikrokontrolera ani wgrywania programu.
