Sygnalizator LED - miniaturowy migacz na NE555 SMD - zlutowany KIT AVT 1482
- Dodaj migającą sygnalizację LED do atrapy kamery, reklamy lub prostego układu ostrzegawczego. Wersja C to zlutowany układ AVT1482 do zabudowy.
Sygnalizator LED - miniaturowy migacz na NE555 SMD - zlutowany AVT1482
Zlutowany miniaturowy sygnalizator LED do atrapy kamery, reklamy lub prostego układu ostrzegawczego.
Zlutowany sygnalizator LED do zabudowy

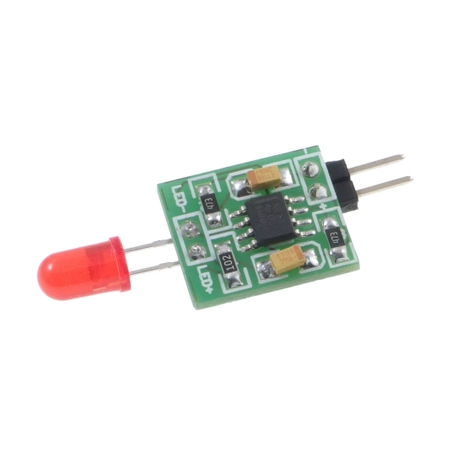

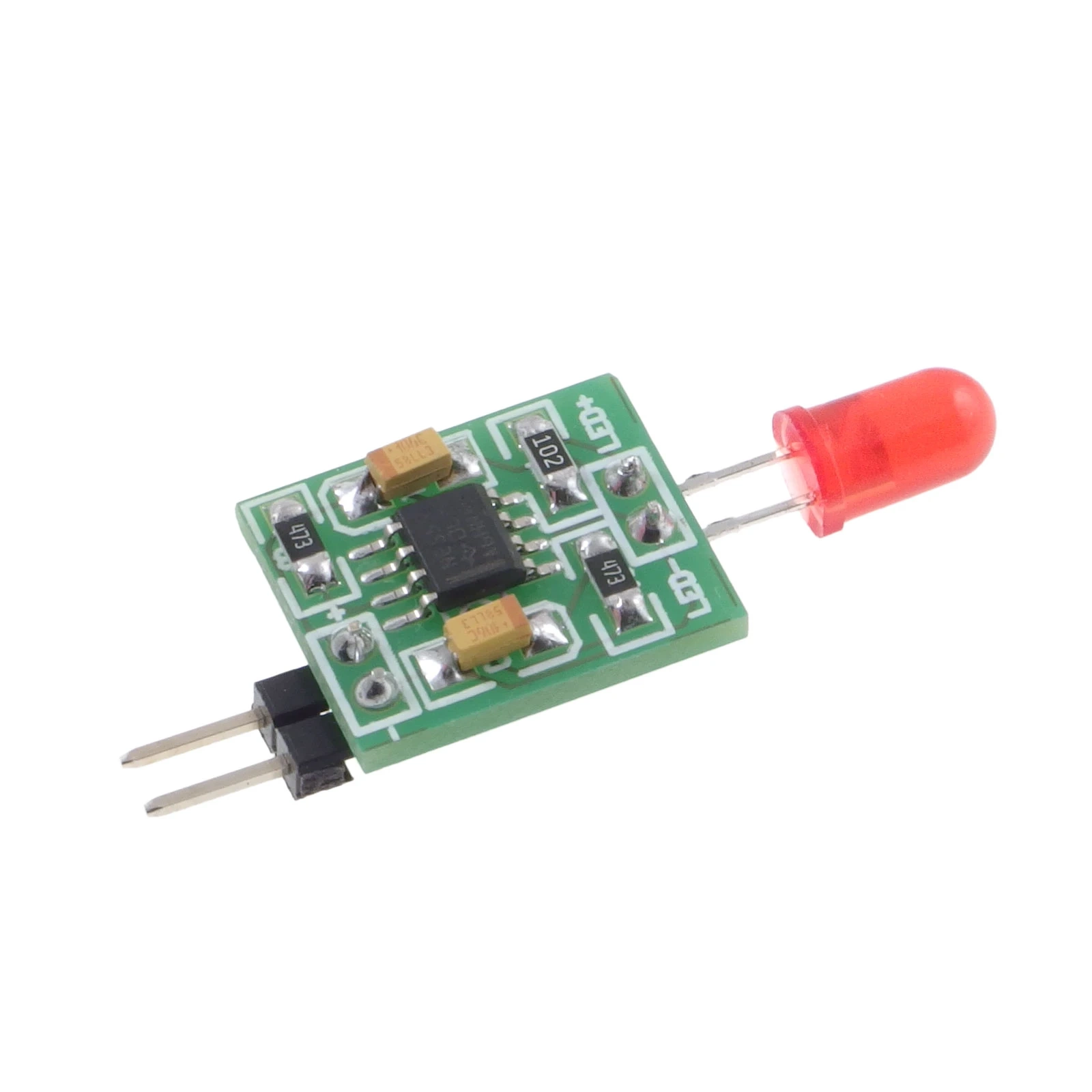

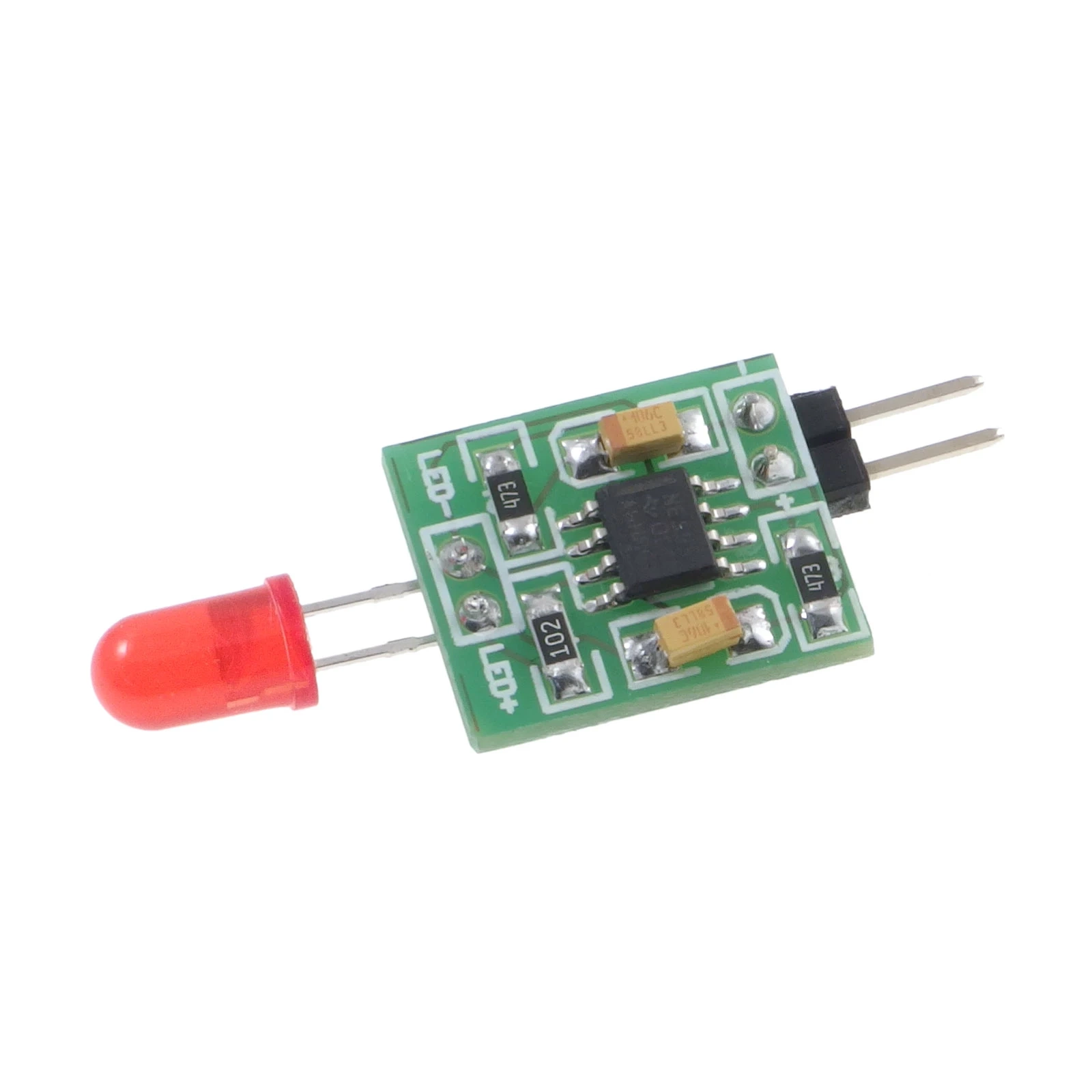

AVT1482 C to zlutowany, bardzo mały sygnalizator LED wykonany na timerze NE555 w wersji SMD. Układ sprawdza się jako migająca dioda w atrapie kamery wideo, bannerze reklamowym albo prostym symulatorze alarmu.
Częstotliwość migania zależy od elementów R2, R3 i C1. Wersja C wymaga podłączenia zasilania oraz montażu w docelowym miejscu, np. w obudowie atrapy kamery, elemencie reklamowym albo własnym urządzeniu sygnalizacyjnym.
Karta techniczna
AVT1482
Zlutowany miniaturowy sygnalizator LED z timerem NE555 SMD pracującym jako multiwibrator astabilny.
| Wersja | C – zlutowany układ |
| Funkcja | migający sygnalizator LED |
| Układ generatora | NE555 SMD |
| Tryb pracy | multiwibrator astabilny |
| Sygnalizacja | dioda LED |
| Technologia montażu | SMD |
| Przykładowe zastosowanie | atrapa kamery, banner reklamowy, symulator alarmu |
| Płytka PCB | 17×14 mm |
Wersja
AVT1482 C – zlutowany układ. Wersja zawiera zmontowany sygnalizator LED, przeznaczony do zabudowy w atrapie kamery, elemencie reklamowym, prostym symulatorze alarmu lub własnym urządzeniu sygnalizacyjnym. Wymaga podłączenia zasilania i mechanicznego zamocowania w docelowym miejscu.
Notes
AVT1482 C jest małym zlutowanym układem sygnalizacyjnym. Ze względu na wymiary 17×14 mm można go umieścić w niewielkiej przestrzeni, np. wewnątrz atrapy kamery albo małego elementu reklamowego.
Częstotliwość migania wynika z wartości elementów R2, R3 oraz C1. Układ nie wymaga mikrokontrolera ani programowania, ponieważ pracuje na timerze NE555.
Po podłączeniu i sprawdzeniu działania można zabezpieczyć płytkę lakierem izolacyjnym albo żywicą epoksydową, szczególnie jeśli sygnalizator ma pracować w miejscu narażonym na wilgoć, kurz lub przypadkowy dotyk.
Uwaga: Wersja C nie jest kompletnym urządzeniem w obudowie. To zlutowany układ do zabudowy, wymagający podłączenia zasilania, zamocowania i ewentualnego zabezpieczenia płytki przed wilgocią lub dotykiem.
Najczęściej zadawane pytania
AVT1482 C to zlutowany układ sygnalizatora LED. Wymaga podłączenia zasilania oraz montażu w docelowym miejscu, np. w atrapie kamery, elemencie reklamowym albo własnym urządzeniu sygnalizacyjnym.
Nie. To zlutowany, miniaturowy układ do zabudowy. Trzeba go zasilić, zamocować i w razie potrzeby zabezpieczyć płytkę lakierem izolacyjnym lub żywicą.
Nie. Miganie diody realizuje timer NE555, więc układ nie wymaga mikrokontrolera ani wgrywania programu.
W atrapie kamery wideo, prostym symulatorze alarmu, bannerze reklamowym albo innym małym elemencie, w którym potrzebna jest migająca dioda LED.
