Sygnalizator LED - miniaturowy migacz na NE555 SMD - PCB do projektu AVT 1482
- Zbuduj miniaturowy sygnalizator LED do atrapy kamery, reklamy lub prostego symulatora alarmu. AVT1482 A to płytka PCB; elementy SMD kompletujesz osobno.
Sygnalizator LED - miniaturowy migacz na NE555 SMD - płytka PCB do AVT1482
Pozwala zbudować bardzo mały migający sygnalizator LED do atrapy kamery, reklamy lub prostego symulatora alarmu.
Miniaturowy sygnalizator LED na NE555
AVT1482 to mały układ migacza LED wykonany w technologii SMD. Sprawdza się jako sygnalizator w atrapie kamery wideo, bannerze reklamowym albo prosty symulator alarmu, gdy potrzebny jest widoczny, cykliczny błysk diody LED.
Timer NE555 pracuje jako multiwibrator astabilny i steruje miganiem diody. Częstotliwość błysków zależy od elementów RC w układzie, w tym kondensatora C1 oraz rezystorów R2 i R3. Wersja A obejmuje samą płytkę PCB; elementy SMD, NE555 i diodę LED trzeba skompletować osobno.
Karta techniczna
AVT1482
Miniaturowy sygnalizator LED z timerem NE555 SMD pracującym jako multiwibrator astabilny.
| Wersja | A – płytka drukowana PCB |
| Funkcja | migający sygnalizator LED |
| Układ generatora | NE555 SMD |
| Tryb pracy | multiwibrator astabilny |
| Sygnalizacja | dioda LED dowolnego koloru |
| Technologia montażu | SMD |
| Przykładowe zastosowanie | atrapa kamery, banner reklamowy, symulator alarmu |

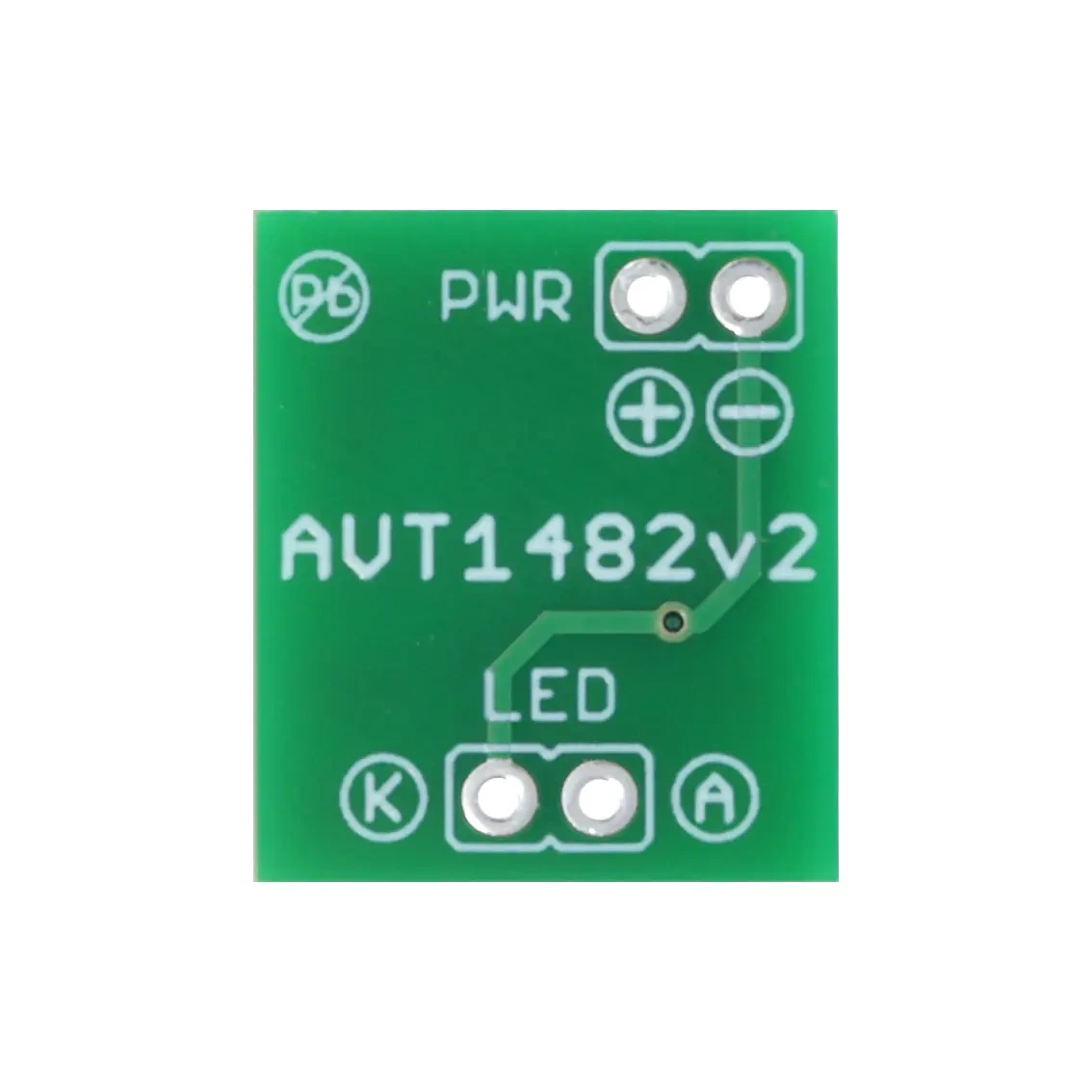

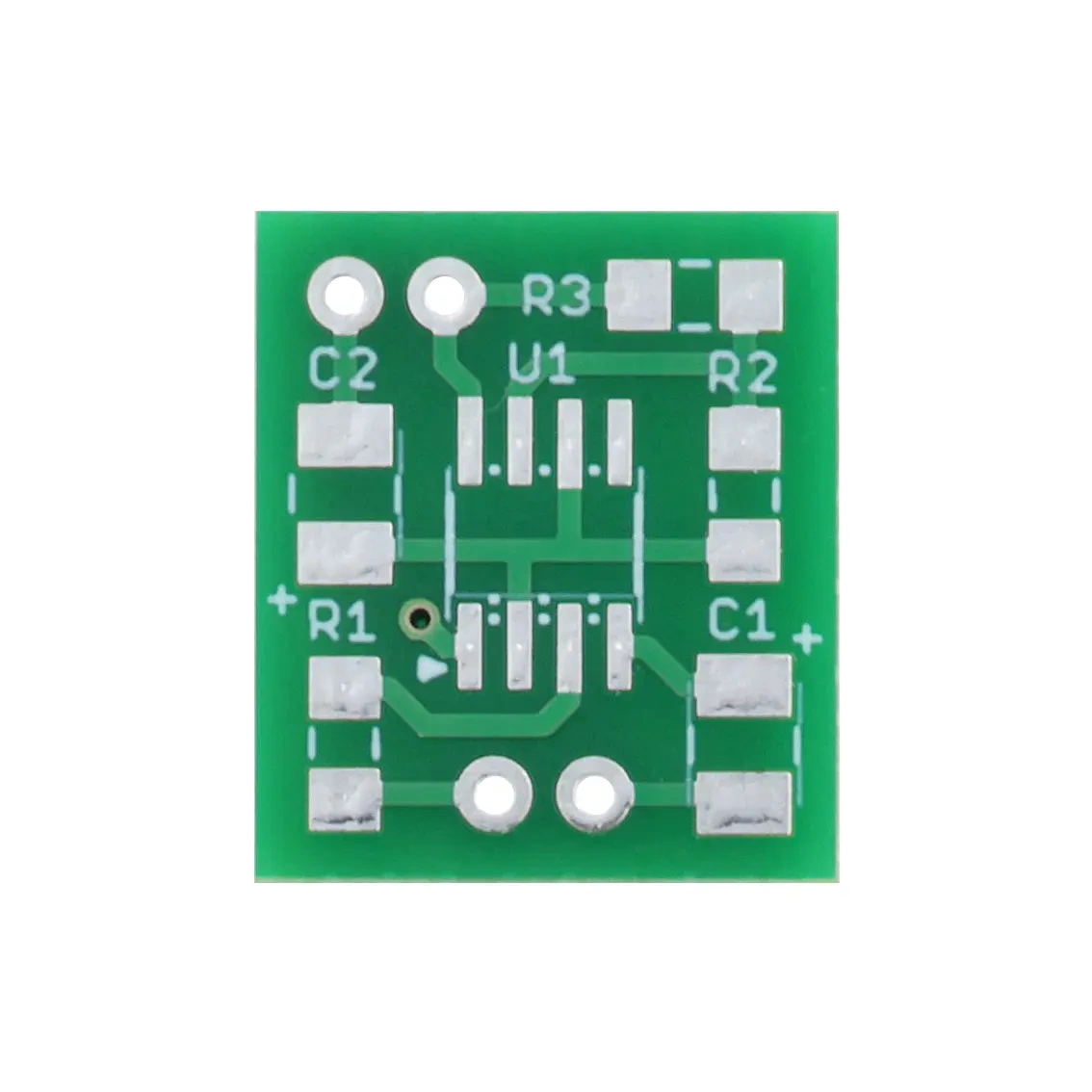

| Płytka PCB | 17×14 mm |
Wersja
AVT1482 A – płytka PCB. Elementy SMD, układ NE555 i diodę LED z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1 kΩ SMD
- R2, R3: 47 kΩ SMD
- C1, C2: 10 µF SMD
- U1: NE555 SMD
- D1: dioda LED dowolnego koloru
Notes
Częstotliwość migania diody LED zależy od elementów R2, R3 oraz C1. Projekt nie wymaga mikrokontrolera ani programowania — funkcję generatora realizuje timer NE555.
Ze względu na bardzo małe wymiary płytki i montaż SMD warto stosować grot o małej średnicy, cienką cynę i topnik. Diodę LED można dobrać kolorystycznie do zastosowania, np. czerwony sygnał ostrzegawczy albo inny kolor w bannerze reklamowym.
Po uruchomieniu układ można zabezpieczyć lakierem izolacyjnym albo żywicą epoksydową, szczególnie gdy ma pracować w atrapie kamery, reklamie lub miejscu narażonym na wilgoć i zabrudzenia.
Uwaga: Projekt wykorzystuje elementy SMD i bardzo małą płytkę PCB. Przed lutowaniem warto sprawdzić orientację układu NE555, kondensatorów elektrolitycznych i diody LED.
Najczęściej zadawane pytania
AVT1482 A zawiera wyłącznie płytkę PCB do projektu sygnalizatora LED. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do uzyskania migającej sygnalizacji LED, np. w atrapie kamery wideo, bannerze reklamowym albo jako prosty symulator alarmu.
Nie. Sygnalizator pracuje na timerze NE555, więc nie wymaga mikrokontrolera, wsadu ani konfiguracji komputerowej.
Układ jest prosty, ale wykorzystuje elementy SMD i bardzo małą płytkę PCB 17×14 mm, dlatego wymaga dokładnego lutowania.
