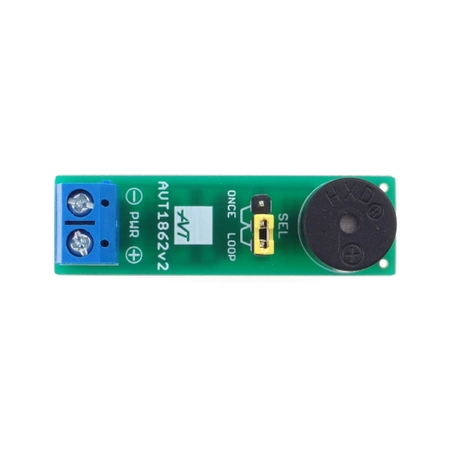

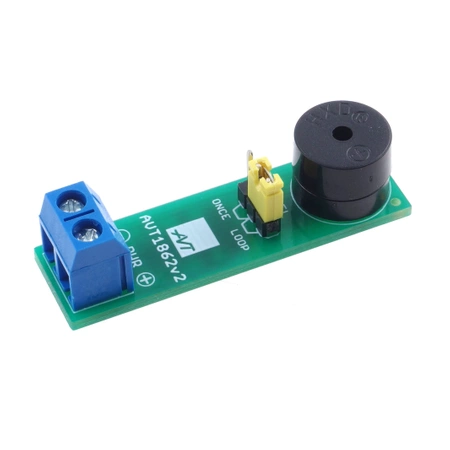

Sygnalizator akustyczny 7-15 V z trybem ONCE/LOOP - zlutowany KIT AVT 1862
- Przerywana sygnalizacja dźwiękowa po podaniu zasilania w trybie jednorazowym lub cyklicznym. AVT1862 C to zlutowany układ do integracji z urządzeniem.
Miniaturowy sygnalizator dźwiękowy 7-15 V - zlutowany AVT1862
Zlutowany sygnalizator akustyczny do integracji z urządzeniem zasilanym napięciem 7-15 V DC.
Zlutowany sygnalizator do komunikatu dźwiękowego
AVT1862 C to zlutowany układ sygnalizatora akustycznego, który po podaniu napięcia generuje przerywany sygnał dźwiękowy. Może informować o uruchomieniu urządzenia, wystąpieniu zdarzenia albo zmianie stanu układu.

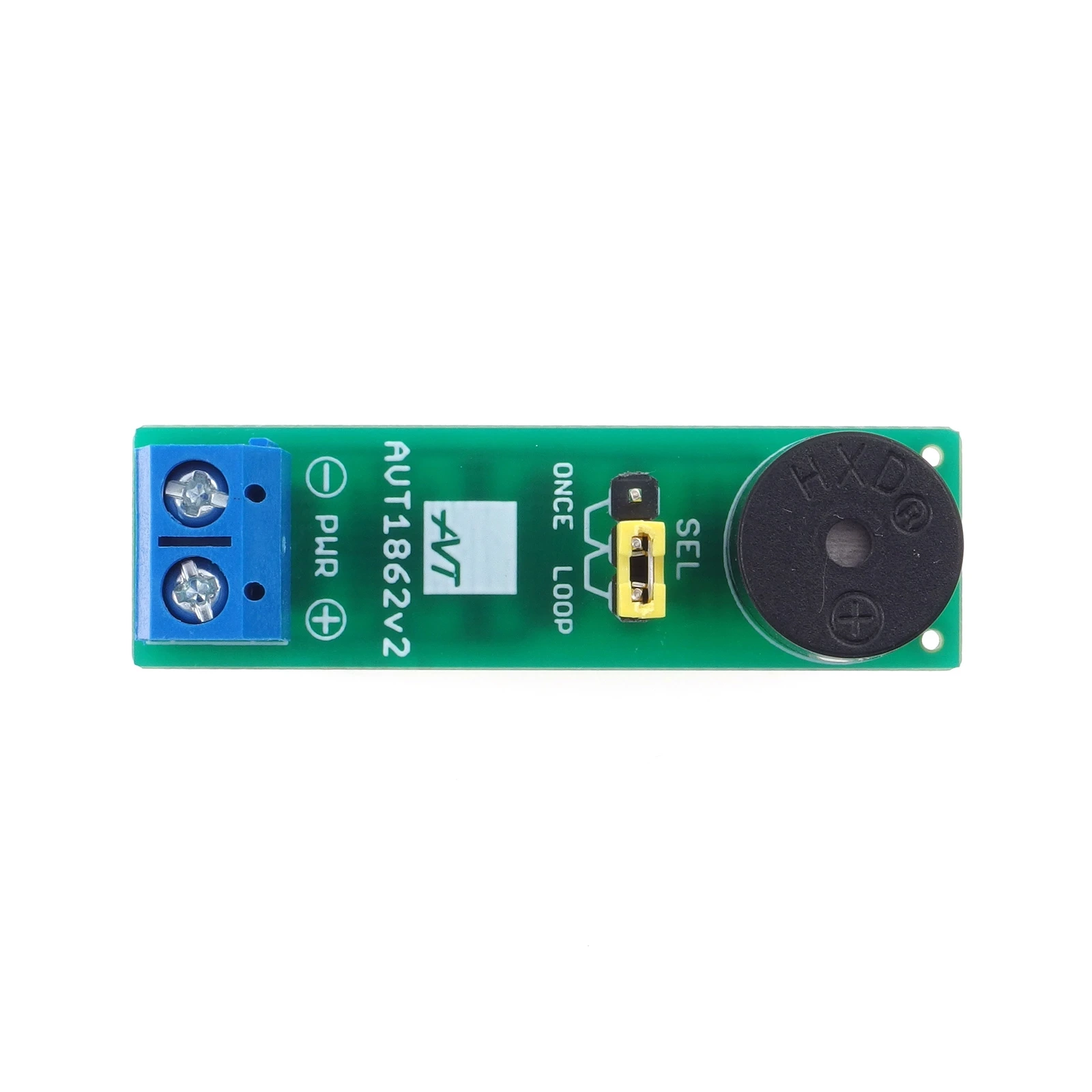

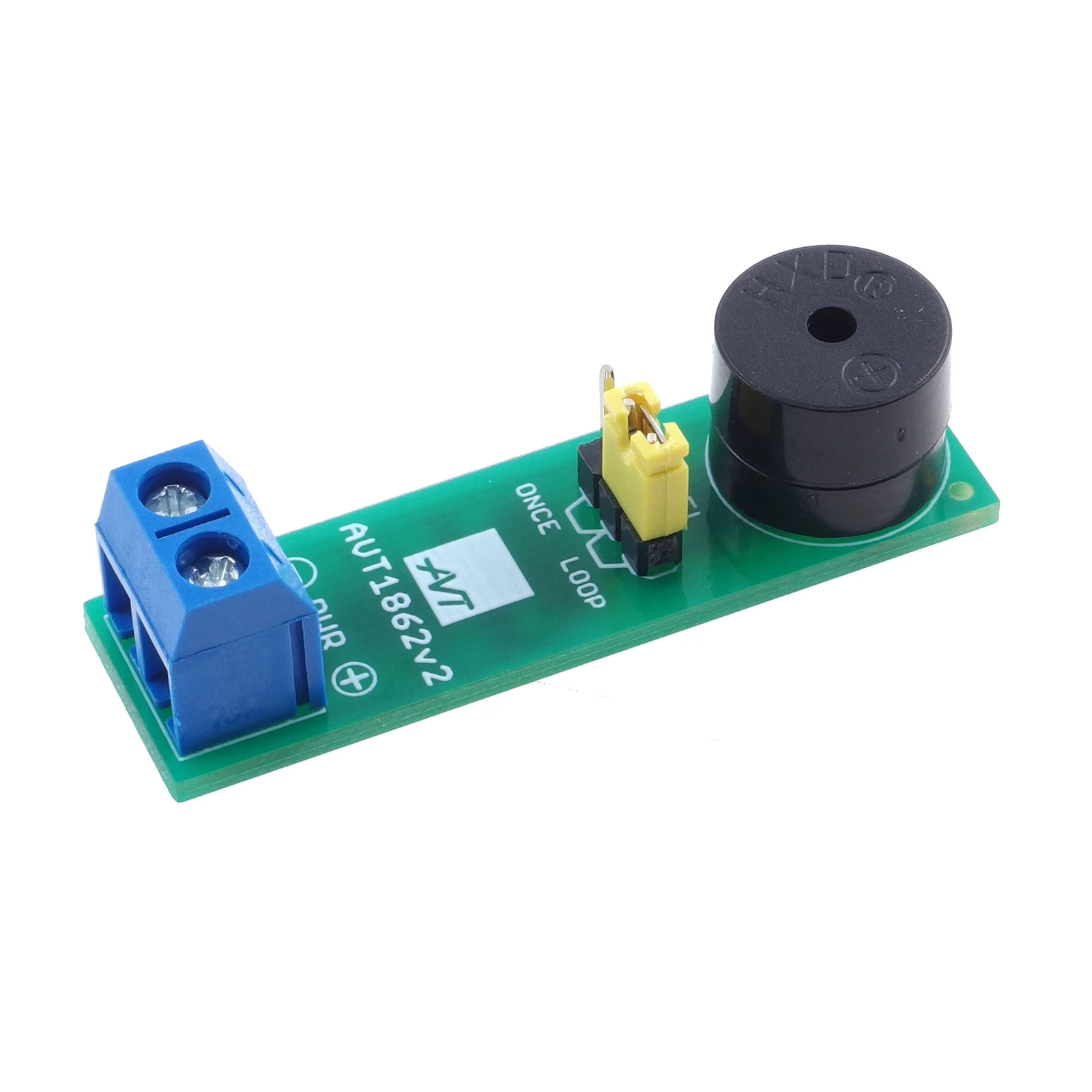

Tryb pracy wybiera się zworką JP1: ONCE generuje sygnał jednorazowo po włączeniu zasilania, a LOOP powtarza sygnalizację co około 3 sekundy. Wersja C wymaga podłączenia zasilania 7-15 V DC i montażu w docelowym urządzeniu.
Karta techniczna
AVT1862
Zlutowany sygnalizator akustyczny z mikrokontrolerem ATtiny13A, buzzerem 5 V i wyborem trybu ONCE/LOOP.
| Kod projektu | AVT1862 |
| Wersja | C – zlutowany układ |
| Funkcja | przerywana sygnalizacja dźwiękowa po podaniu zasilania |
| Tryby pracy | ONCE – jednorazowo, LOOP – cyklicznie co około 3 sekundy |
| Wybór trybu | zworka JP1 / SEL, goldpin 1×3 + jumper |
| Zasilanie | 7-15 V DC |
| Stabilizator | 78L05 |
| Źródło dźwięku | buzzer 5 V z generatorem |
| Mikrokontroler | ATtiny13A, zaprogramowany do projektu |
| Płytka PCB | 46×13 mm |
Wersja

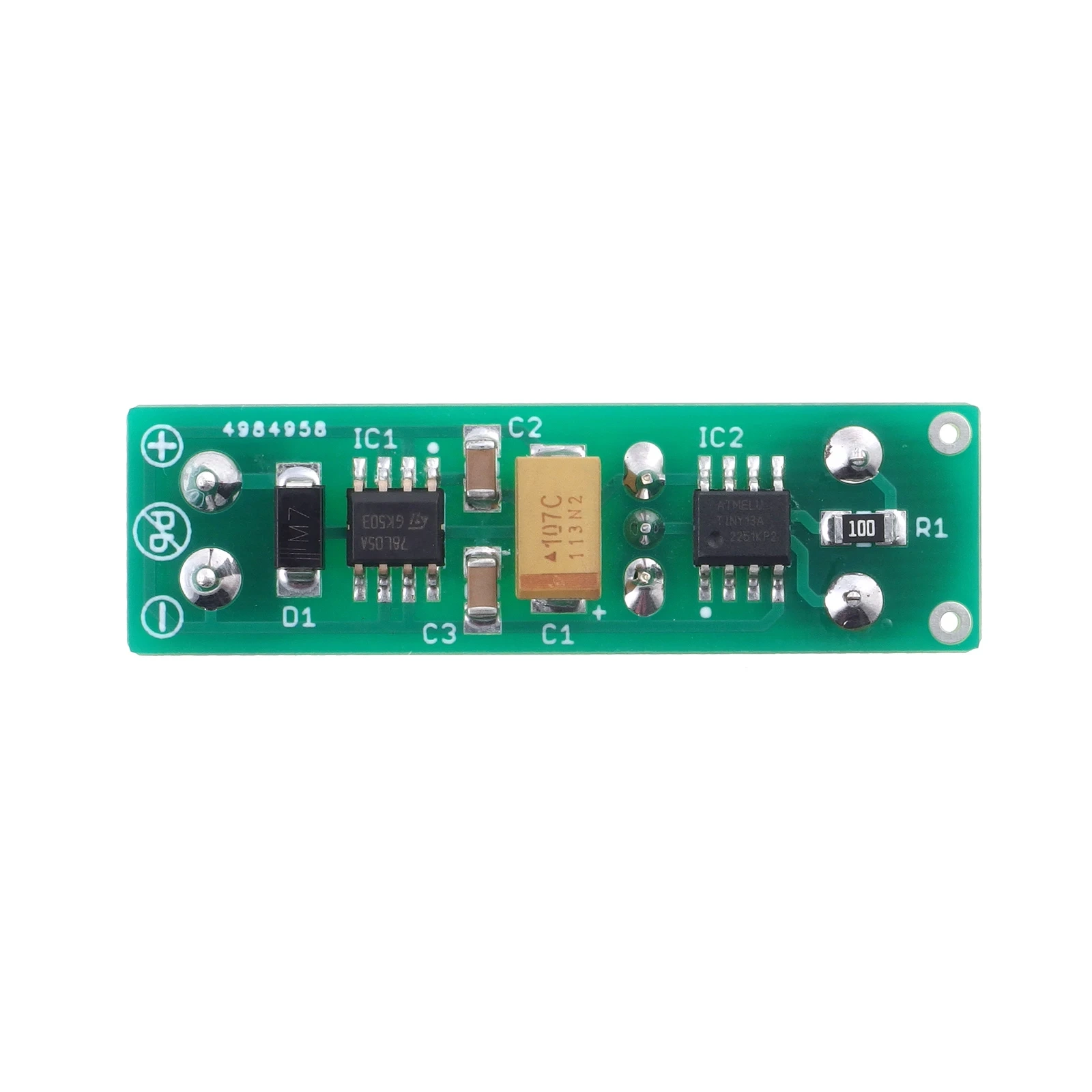

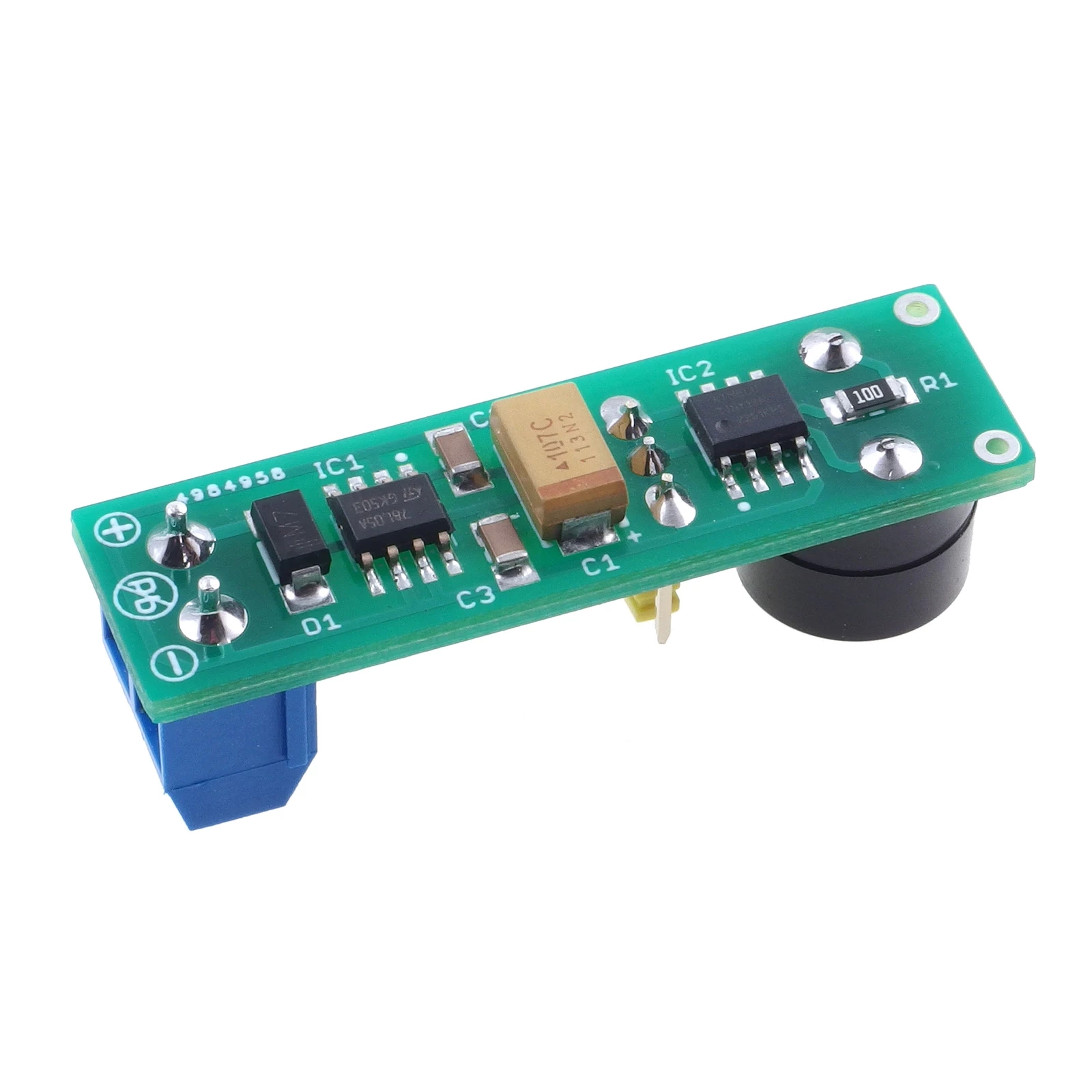

AVT1862 C – zlutowany układ. Wersja zawiera zmontowany sygnalizator z zaprogramowanym ATtiny13A, buzzerem 5 V, stabilizatorem 78L05, diodą 1N4007, złączem PWR, zworką SEL i elementami biernymi. Układ wymaga podłączenia zasilania 7-15 V DC oraz integracji z urządzeniem.
Notes
Pozycja 1-2 zworki JP1 uruchamia tryb ONCE: jedna sekwencja dźwięku po podaniu zasilania.
Pozycja 2-3 zworki JP1 uruchamia tryb LOOP: przerywany dźwięk powtarzany co około 3 sekundy.
Układ działa od razu po włączeniu zasilania, pod warunkiem zastosowania zaprogramowanego mikrokontrolera.
Wersja C nie jest samodzielnym urządzeniem z obudową. To zlutowany moduł sygnalizatora do montażu w docelowej aplikacji.
Uwaga: przed podłączeniem sprawdź polaryzację i zakres zasilania 7-15 V DC. Nieprawidłowe napięcie lub odwrotne podłączenie może uszkodzić stabilizator, mikrokontroler albo buzzer.
Najczęściej zadawane pytania
AVT1862 C to zlutowany sygnalizator z zaprogramowanym ATtiny13A, buzzerem 5 V, stabilizatorem 78L05, złączem PWR, zworką SEL i elementami biernymi.
Nie. To zlutowany układ do integracji. Wymaga zasilania 7-15 V DC oraz montażu w docelowym urządzeniu lub obudowie.
ONCE generuje jedną sekwencję po włączeniu zasilania. LOOP powtarza przerywany dźwięk co około 3 sekundy.
Układ wymaga napięcia stałego 7-15 V DC podanego na złącze PWR.
Tak. W projekcie zastosowano przetwornik piezoelektryczny 5 V z wbudowanym generatorem.
