Co zawiera wersja AVT1862 A+?

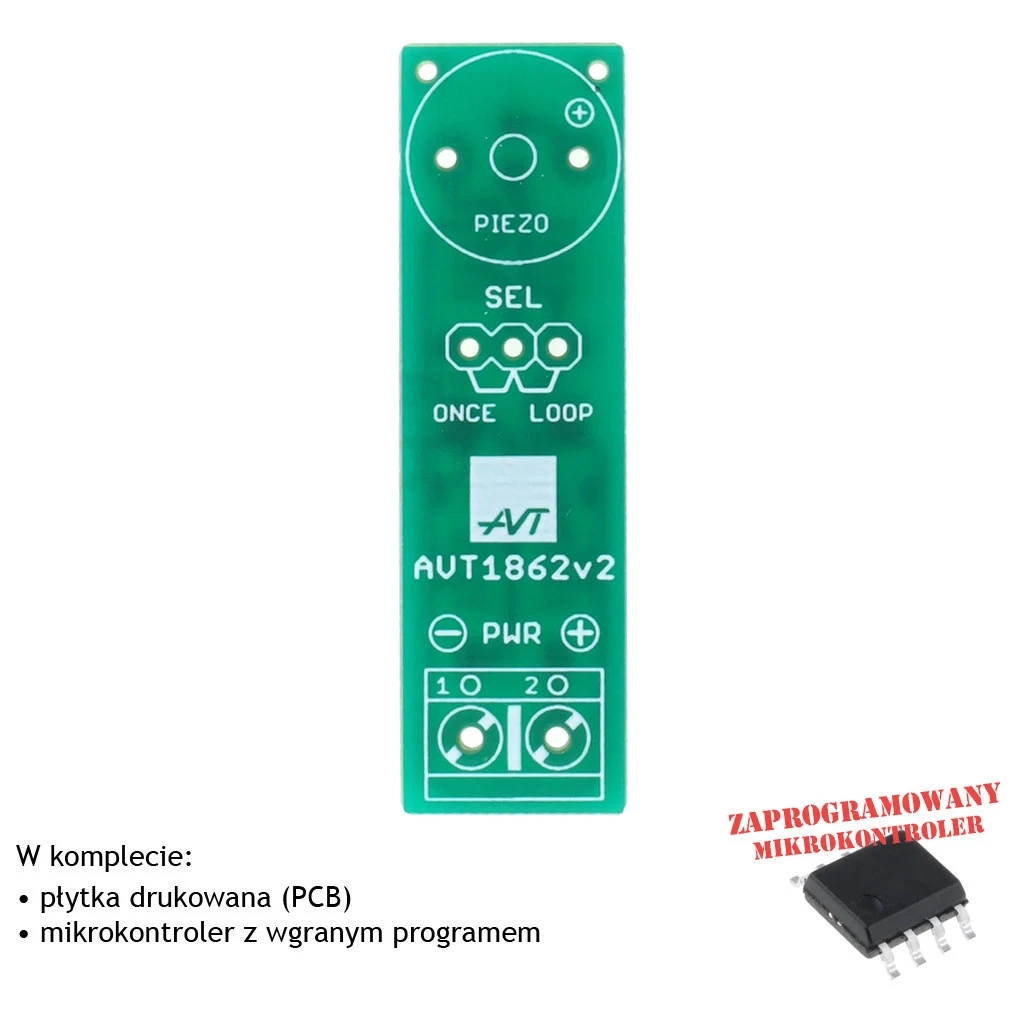

AVT1862 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny13A. Pozostałe elementy, w tym buzzer, stabilizator, złącze i zworkę, trzeba skompletować osobno.
Sygnalizator akustyczny 7-15 V z trybem ONCE/LOOP - PCB i mikroprocesor do projektu AVT 1862
- Sygnalizator akustyczny uruchamia przerywany dźwięk po podaniu zasilania. Wersja A+ zawiera PCB i zaprogramowany ATtiny13A; pozostałe elementy kompletujesz osobno.
Miniaturowy sygnalizator dźwiękowy 7-15 V - płytka PCB i zaprogramowany mikrokontroler do AVT1862
Płytka PCB i zaprogramowany ATtiny13A do wykonania sygnalizatora akustycznego z trybem jednorazowym lub cyklicznym.
Sygnał dźwiękowy po podaniu zasilania
AVT1862 uruchamia przerywany sygnał akustyczny po dołączeniu napięcia zasilania. Sprawdza się jako zamiennik buzzera tonu ciągłego, gdy potrzebny jest krótki, łatwy do zauważenia komunikat dźwiękowy.
Zworka JP1 wybiera sposób pracy: ONCE generuje jedną sekwencję po włączeniu zasilania, a LOOP powtarza sygnał co około 3 sekundy do chwili odłączenia zasilania. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny13A przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
ONCE albo LOOP jednorazowa sekwencja lub cykliczne powtarzanie co około 3 sekundy
Zasilanie 7-15 V DC stabilizator 78L05 zasila mikrokontroler i buzzer 5 V

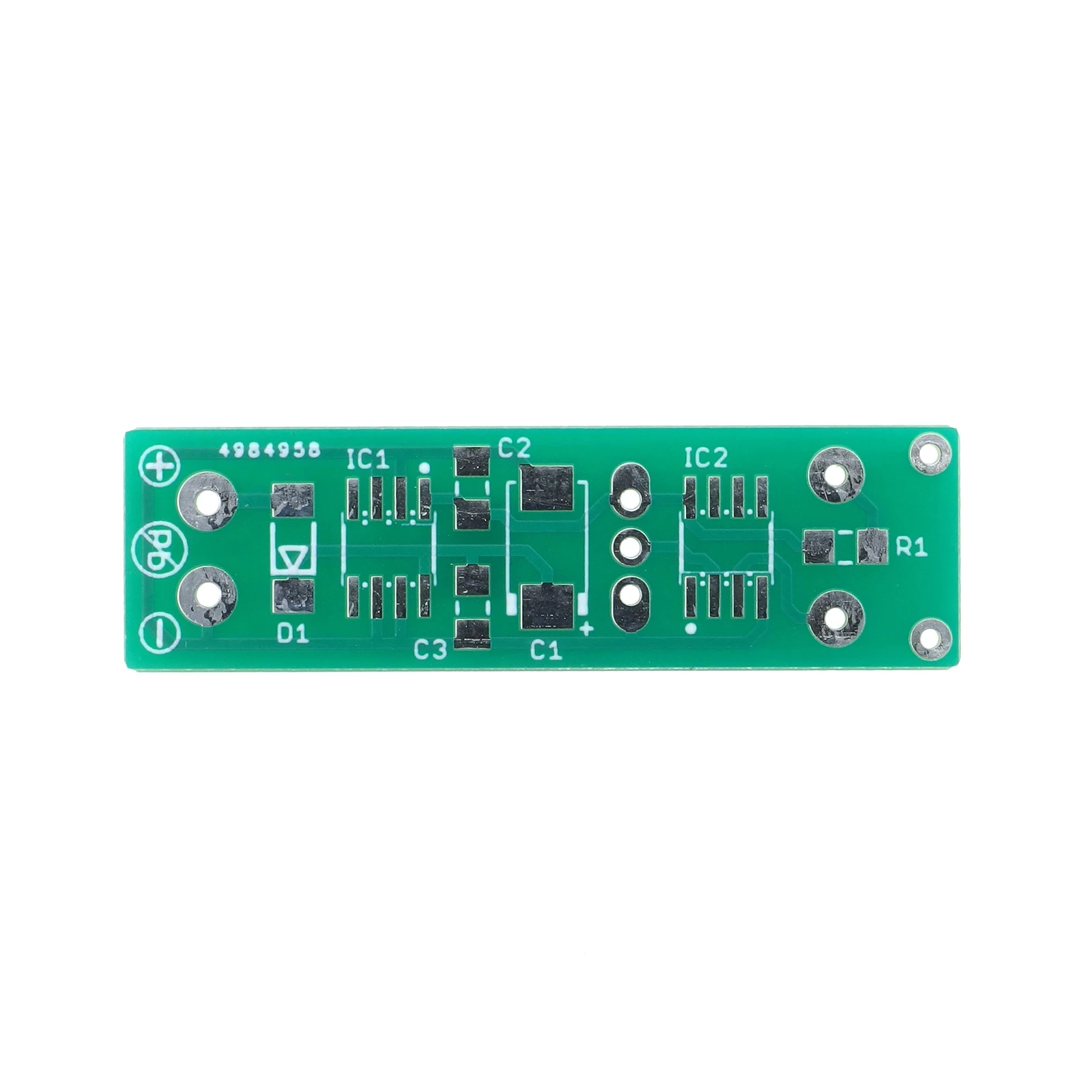

PCB 46×13 mm bardzo wąska płytka do integracji w urządzeniu
Skala trudności
2/6
Szacowany czas montażu
1 h
Karta techniczna
AVT1862
Miniaturowy sygnalizator akustyczny z mikrokontrolerem ATtiny13A, buzzerem 5 V i wyborem trybu ONCE/LOOP.
| Kod projektu | AVT1862 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | przerywana sygnalizacja dźwiękowa po podaniu zasilania |
| Tryby pracy | ONCE – jednorazowo, LOOP – cyklicznie co około 3 sekundy |
| Wybór trybu | zworka JP1 / SEL, goldpin 1×3 + jumper |
| Zasilanie | 7-15 V DC |
| Stabilizator | 78L05 |
| Źródło dźwięku | buzzer 5 V z generatorem |
| Mikrokontroler | ATtiny13A, zaprogramowany do projektu |
| Płytka PCB | 46×13 mm |
Wersja
AVT1862 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny13A z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1: 10 Ω
- C1: 100 µF
- C2, C3: 100 nF
- D1: 1N4007
- IC1: 78L05
- PIEZO: buzzer 5 V
- PWR: ARK2/500
- SEL: goldpin 1×3 + jumper
Notes
Pozycja 1-2 zworki JP1 uruchamia tryb ONCE: jedna sekwencja dźwięku po podaniu zasilania.
Pozycja 2-3 zworki JP1 uruchamia tryb LOOP: przerywany dźwięk powtarzany co około 3 sekundy.
Układ działa od razu po włączeniu zasilania, pod warunkiem zastosowania zaprogramowanego mikrokontrolera.
Płytka 46×13 mm ułatwia montaż w urządzeniach, w których brakuje miejsca na większy sygnalizator.
Uwaga: przed podłączeniem sprawdź polaryzację i zakres zasilania 7-15 V DC. Nieprawidłowe napięcie lub odwrotne podłączenie może uszkodzić stabilizator, mikrokontroler albo buzzer.
Najczęściej zadawane pytania
Czym różni się ONCE od LOOP?
ONCE generuje jedną sekwencję po włączeniu zasilania. LOOP powtarza przerywany dźwięk co około 3 sekundy.
Jakie zasilanie jest potrzebne?
Układ wymaga napięcia stałego 7-15 V DC podanego na złącze PWR.
Czy buzzer ma własny generator?
Tak. W projekcie zastosowano przetwornik piezoelektryczny 5 V z wbudowanym generatorem.
Czy można użyć pustego ATtiny13A?
Nie bez programu. Mikrokontroler musi być zaprogramowany firmware projektu, dlatego wersja A+ zawiera układ przygotowany do AVT1862.
