Sygnalizator akustyczny 7-15 V z trybem ONCE/LOOP - KIT AVT 1862
- Miniaturowy sygnalizator 7-15 V DC z buzzerem 5 V i wyborem trybu ONCE/LOOP. AVT1862 B to KIT DIY z PCB i elementami do lutowania.
Miniaturowy sygnalizator dźwiękowy 7-15 V - KIT DIY AVT1862
KIT DIY sygnalizatora akustycznego z buzzerem 5 V, zworką trybu pracy i zasilaniem 7-15 V DC.
Przerywana sygnalizacja zamiast tonu ciągłego
AVT1862 pozwala wykonać miniaturowy sygnalizator dźwiękowy, który po podaniu zasilania generuje krótką, przerywaną sekwencję. Taki sygnał jest bardziej charakterystyczny niż ciągły ton zwykłego buzzera.
Tryb ONCE generuje sygnał jednorazowo po włączeniu zasilania, a tryb LOOP powtarza go co około 3 sekundy. Wyboru dokonuje się zworką JP1. AVT1862 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1862

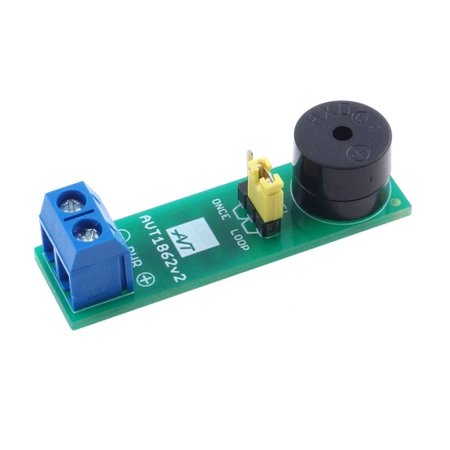

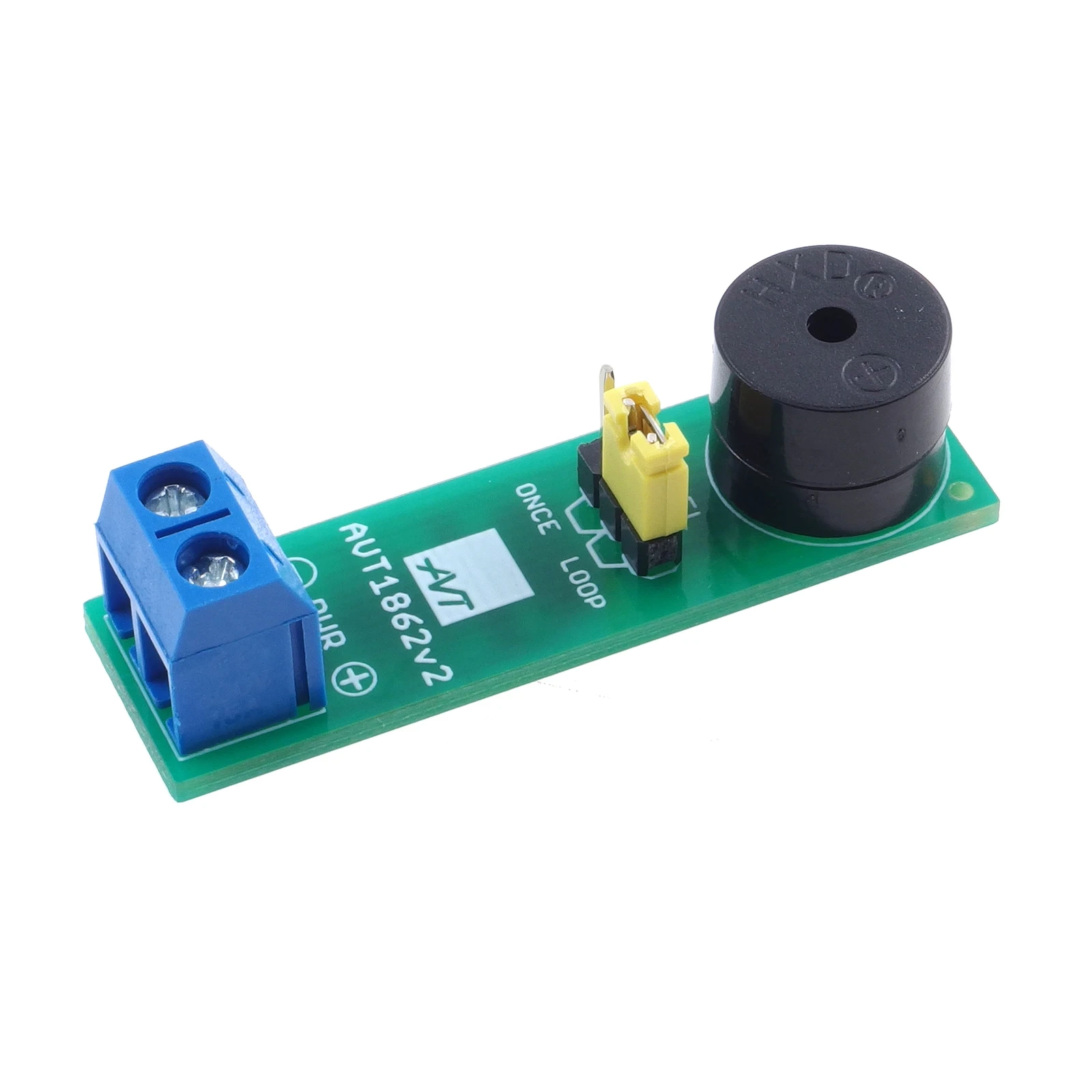

Miniaturowy sygnalizator akustyczny z mikrokontrolerem ATtiny13A, buzzerem 5 V i wyborem trybu ONCE/LOOP.
| Kod projektu | AVT1862 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | przerywana sygnalizacja dźwiękowa po podaniu zasilania |
| Tryby pracy | ONCE – jednorazowo, LOOP – cyklicznie co około 3 sekundy |

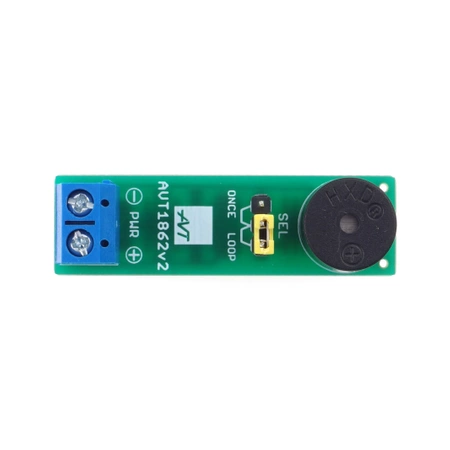

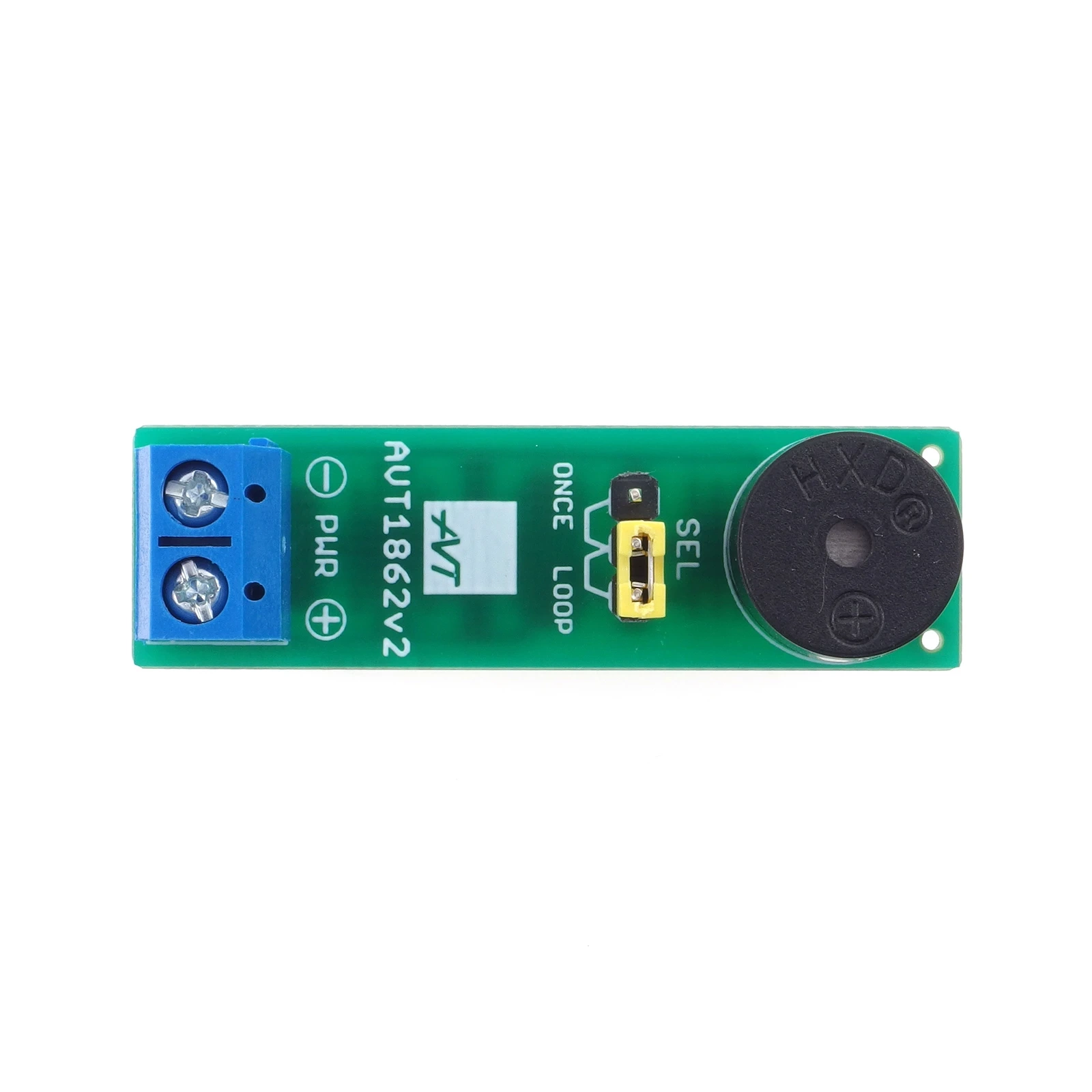

| Wybór trybu | zworka JP1 / SEL, goldpin 1×3 + jumper |
| Zasilanie | 7-15 V DC |
| Stabilizator | 78L05 |
| Źródło dźwięku | buzzer 5 V z generatorem |
| Mikrokontroler | ATtiny13A, zaprogramowany do projektu |
| Płytka PCB | 46×13 mm |
Wersja
AVT1862 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny13A, buzzer 5 V, stabilizator 78L05, diodę 1N4007, złącze PWR, zworkę SEL i elementy bierne do wykonania sygnalizatora.
Notes
Pozycja 1-2 zworki JP1 uruchamia tryb ONCE: jedna sekwencja dźwięku po podaniu zasilania.
Pozycja 2-3 zworki JP1 uruchamia tryb LOOP: przerywany dźwięk powtarzany co około 3 sekundy.
Układ działa od razu po włączeniu zasilania, pod warunkiem zastosowania zaprogramowanego mikrokontrolera.

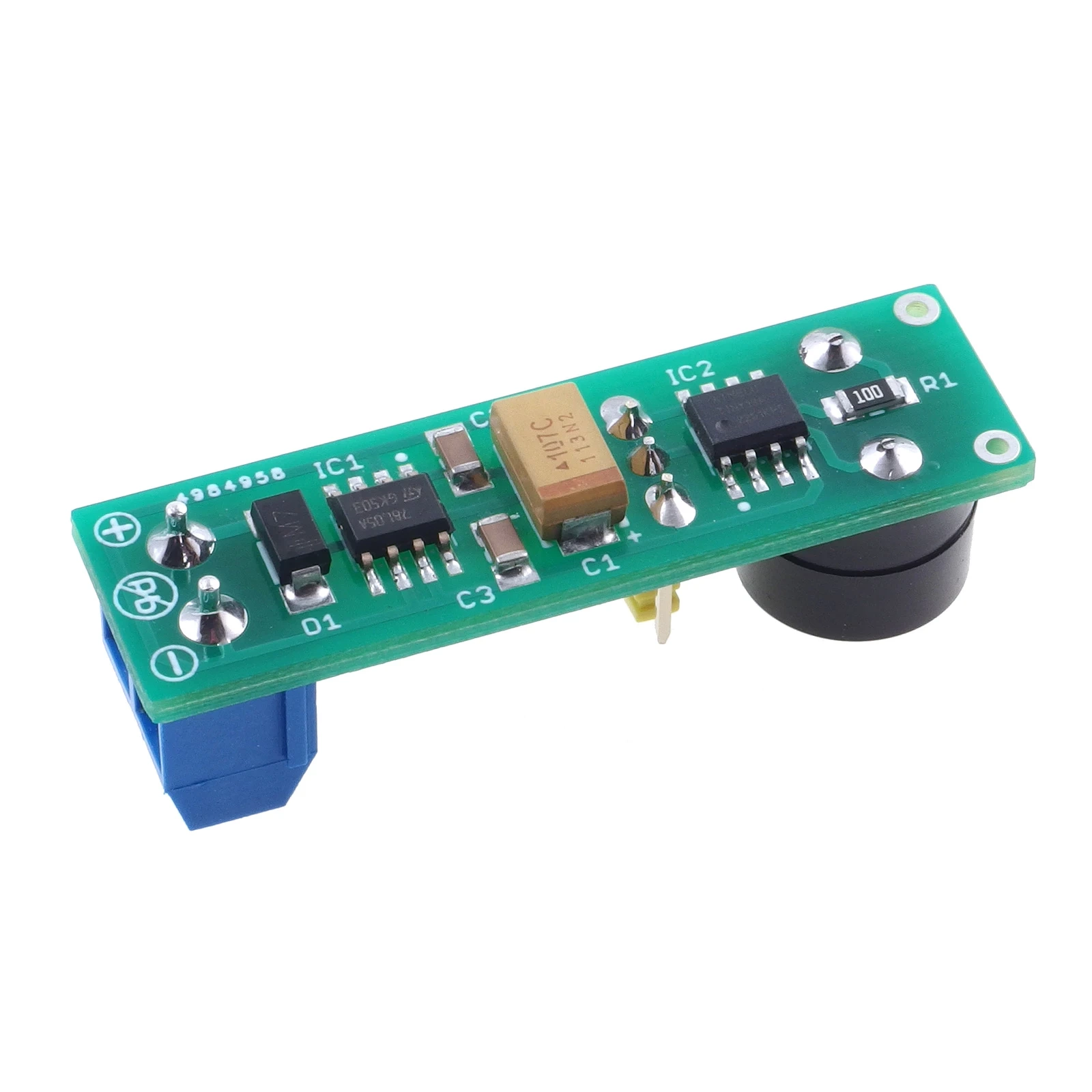

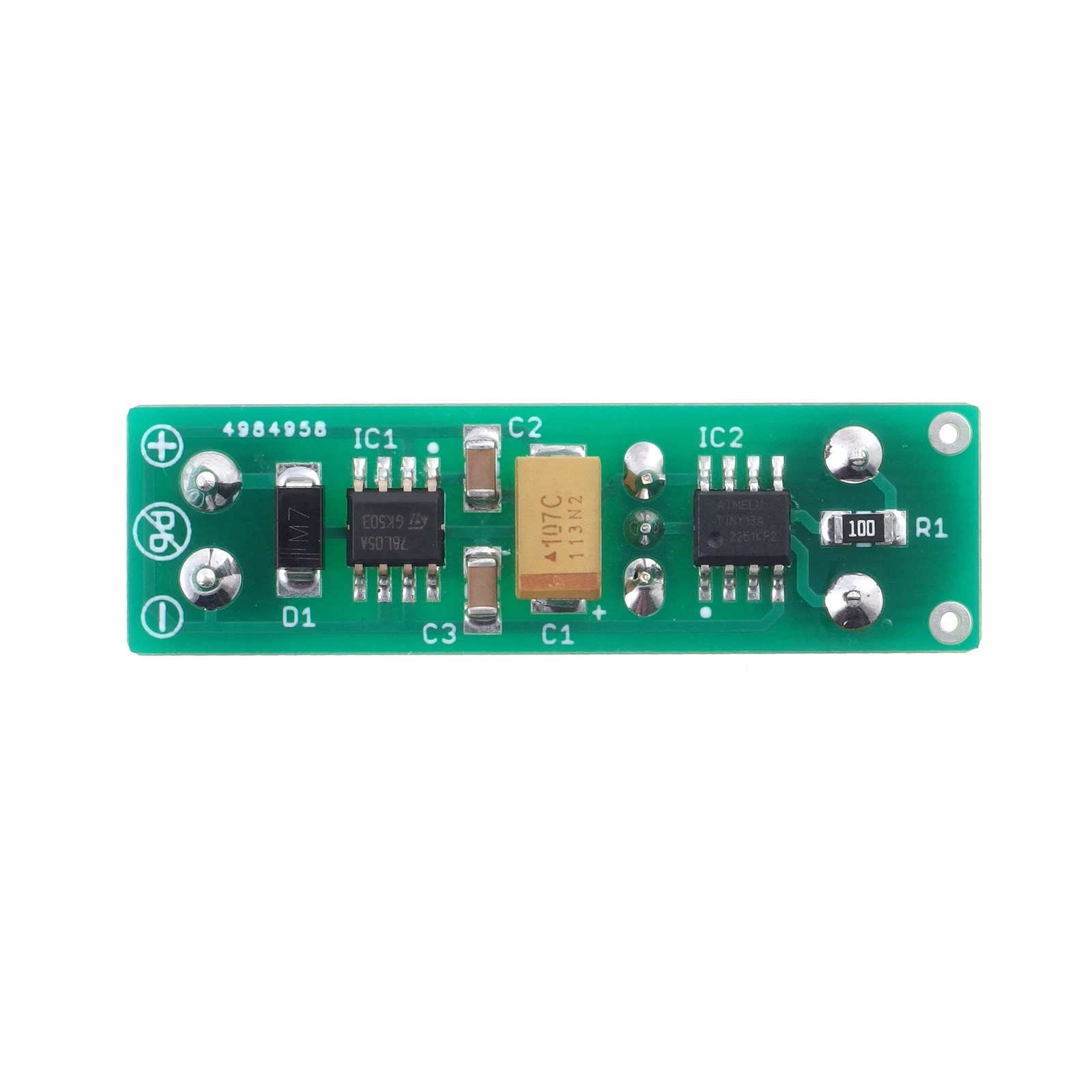

Montaż obejmuje elementy SMD i przewlekane, dlatego warto sprawdzić polaryzację D1, C1, stabilizatora i buzzera przed podaniem zasilania.
Uwaga: przed podłączeniem sprawdź polaryzację i zakres zasilania 7-15 V DC. Nieprawidłowe napięcie lub odwrotne podłączenie może uszkodzić stabilizator, mikrokontroler albo buzzer.
Najczęściej zadawane pytania
AVT1862 B to KIT DIY z PCB, zaprogramowanym ATtiny13A, buzzerem 5 V, stabilizatorem 78L05, złączem PWR, zworką SEL i elementami do lutowania.
ONCE generuje jedną sekwencję po włączeniu zasilania. LOOP powtarza przerywany dźwięk co około 3 sekundy.
Układ wymaga napięcia stałego 7-15 V DC podanego na złącze PWR.
Tak. W projekcie zastosowano przetwornik piezoelektryczny 5 V z wbudowanym generatorem.
Tak, wymagany jest zaprogramowany ATtiny13A. Wersja B zawiera mikrokontroler przygotowany do projektu.
