Opis

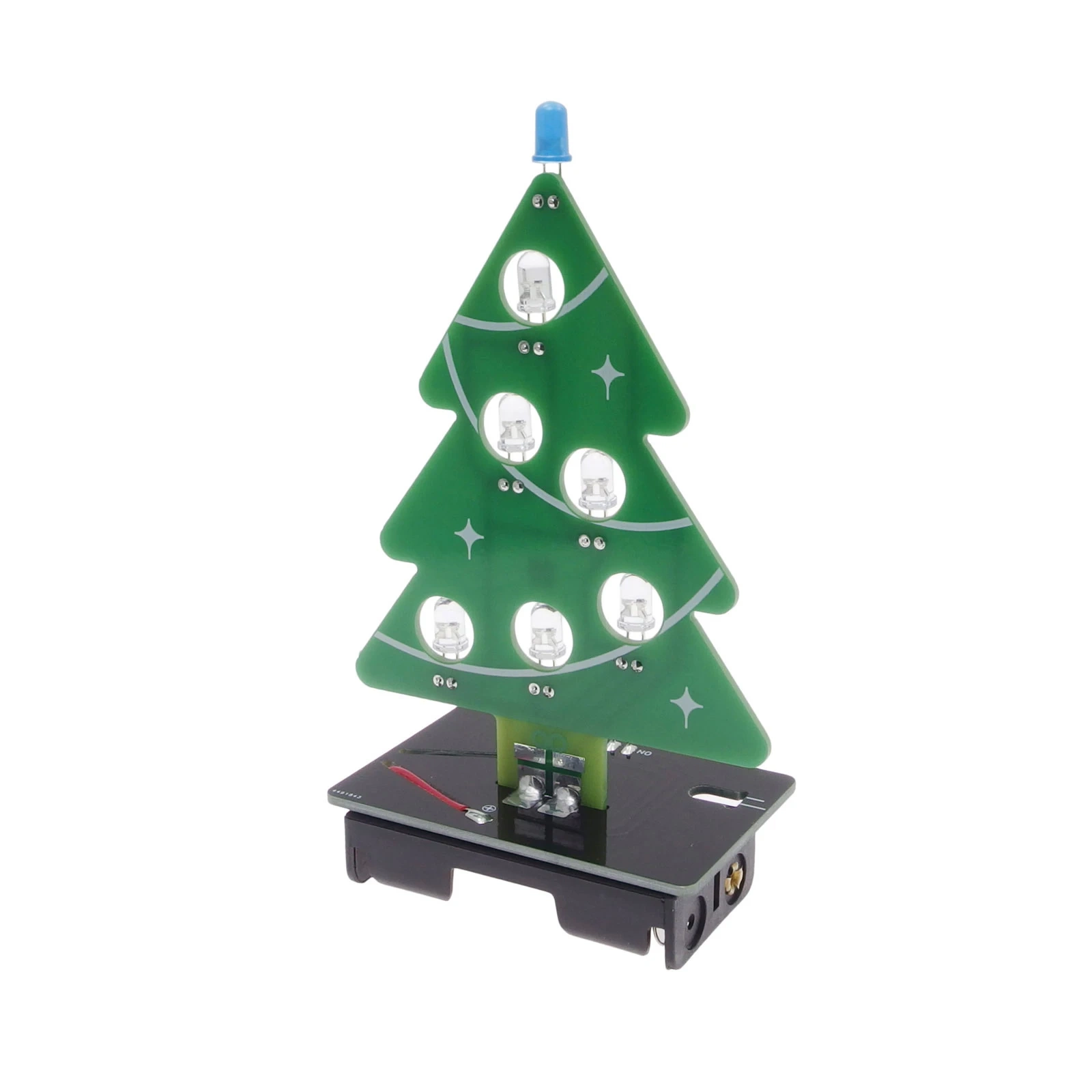

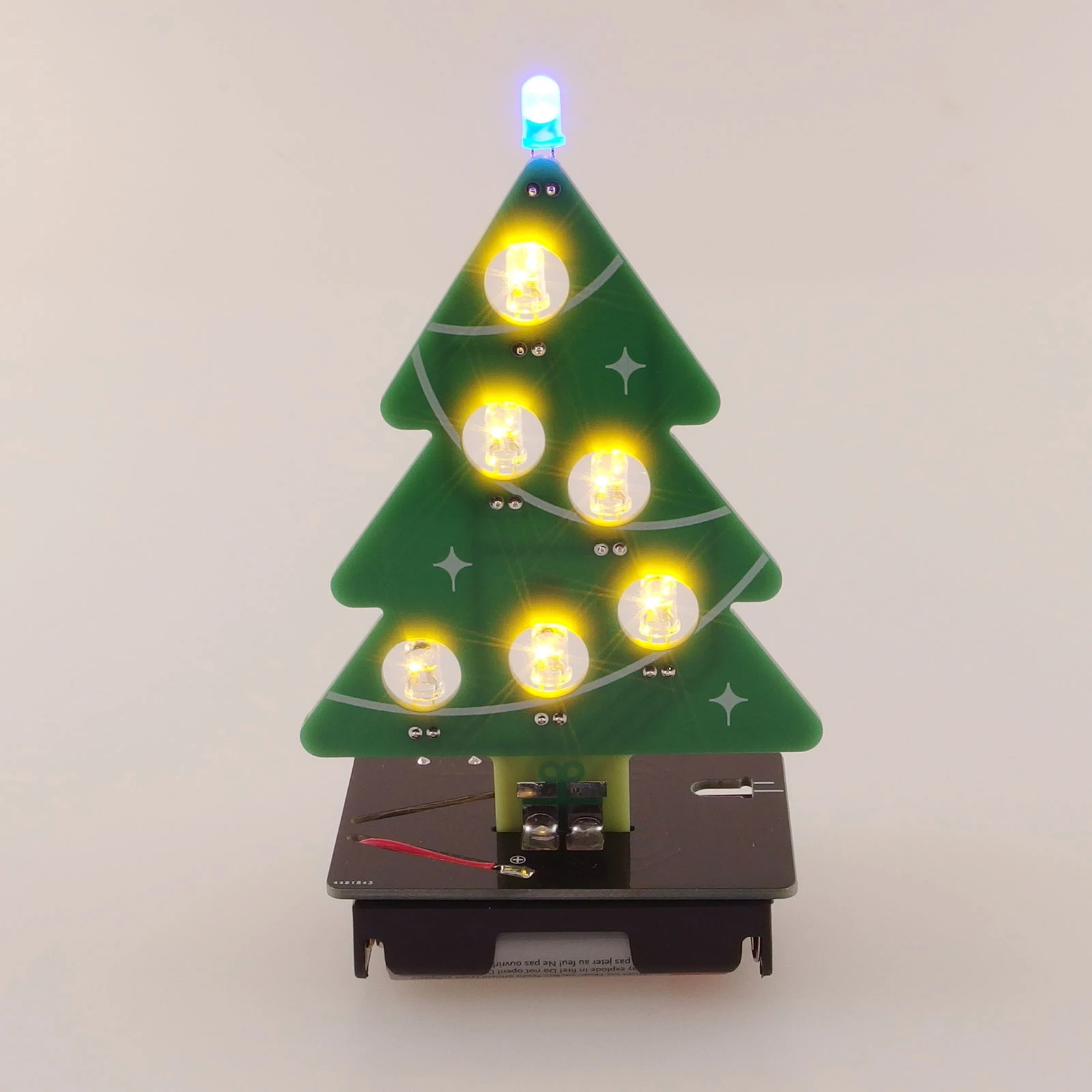

Świąteczna choinka LED AVTXMAS1 to prosty i angażujący zestaw DIY do samodzielnego lutowania, zaprojektowany z myślą o początkujących elektronikach oraz osobach, które chcą stworzyć własną dekorację w świątecznym klimacie. Drzewko wyposażono w 6 diod LED typu “Candle” imitujących świeczki oraz 1 niebieską diodę LED na czubku, co tworzy efektowną, dynamiczną iluminację bez użycia jakiegokolwiek mikrokontrolera.

Zasilanie z dwóch baterii AA, stabilna czarna podstawa i wbudowana giętarka do wyprowadzeń LED sprawiają, że projekt jest wygodny w montażu, bezpieczny i idealny także dla starszych dzieci pod nadzorem dorosłych. To połączenie prostej elektroniki, praktycznej nauki lutowania oraz świątecznego akcentu, który świetnie prezentuje się w domu, biurze czy pracowni.

Choinka XMAS1 to świetny sposób, aby wprowadzić dzieci (pod nadzorem dorosłych), młodzież i dorosłych w świat elektroniki oraz zrozumieć, jak powstają proste, interaktywne dekoracje LED.

Specyfikacja techniczna

• 6 diod LED typu Candle - efekt imitacji tradycyjnych świeczek

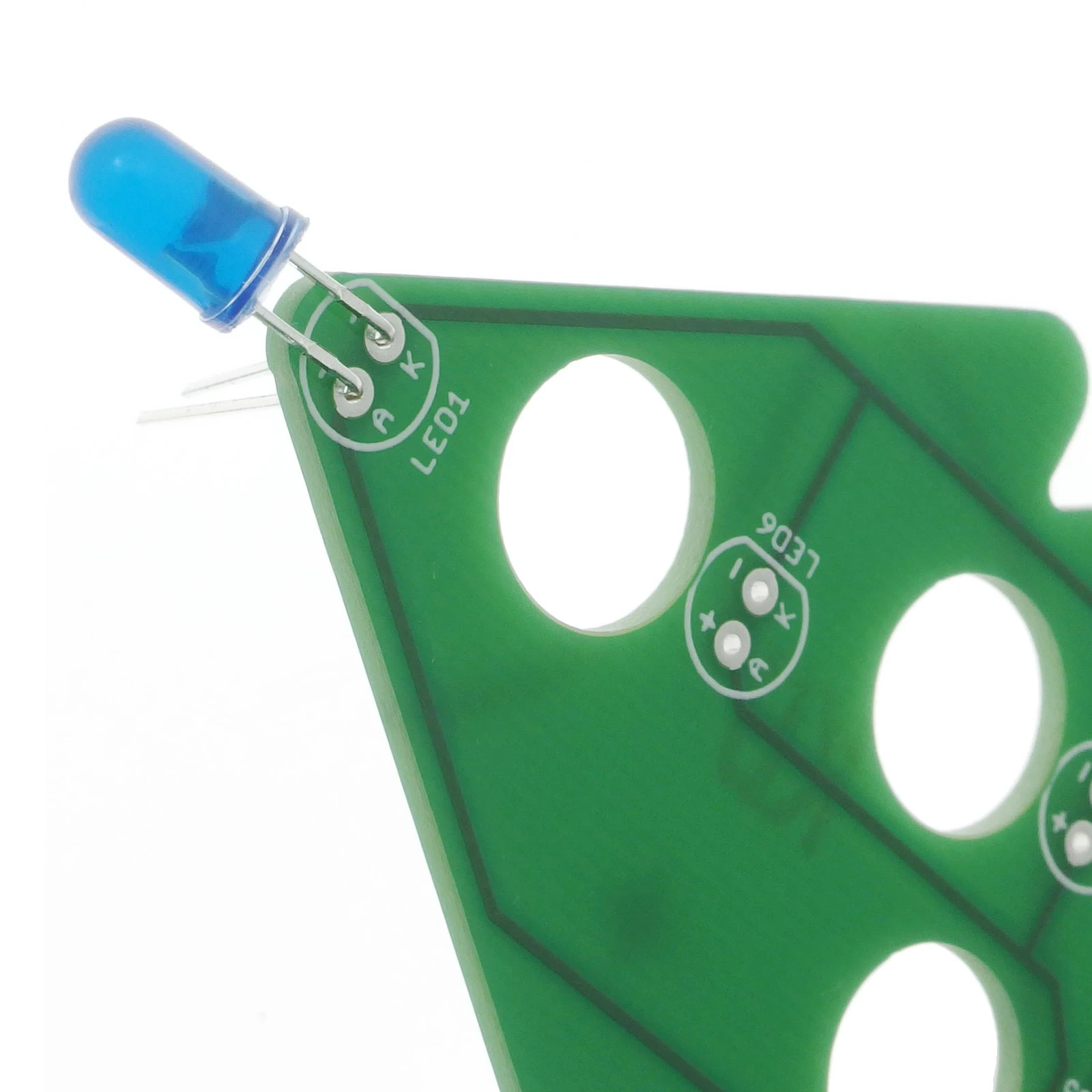

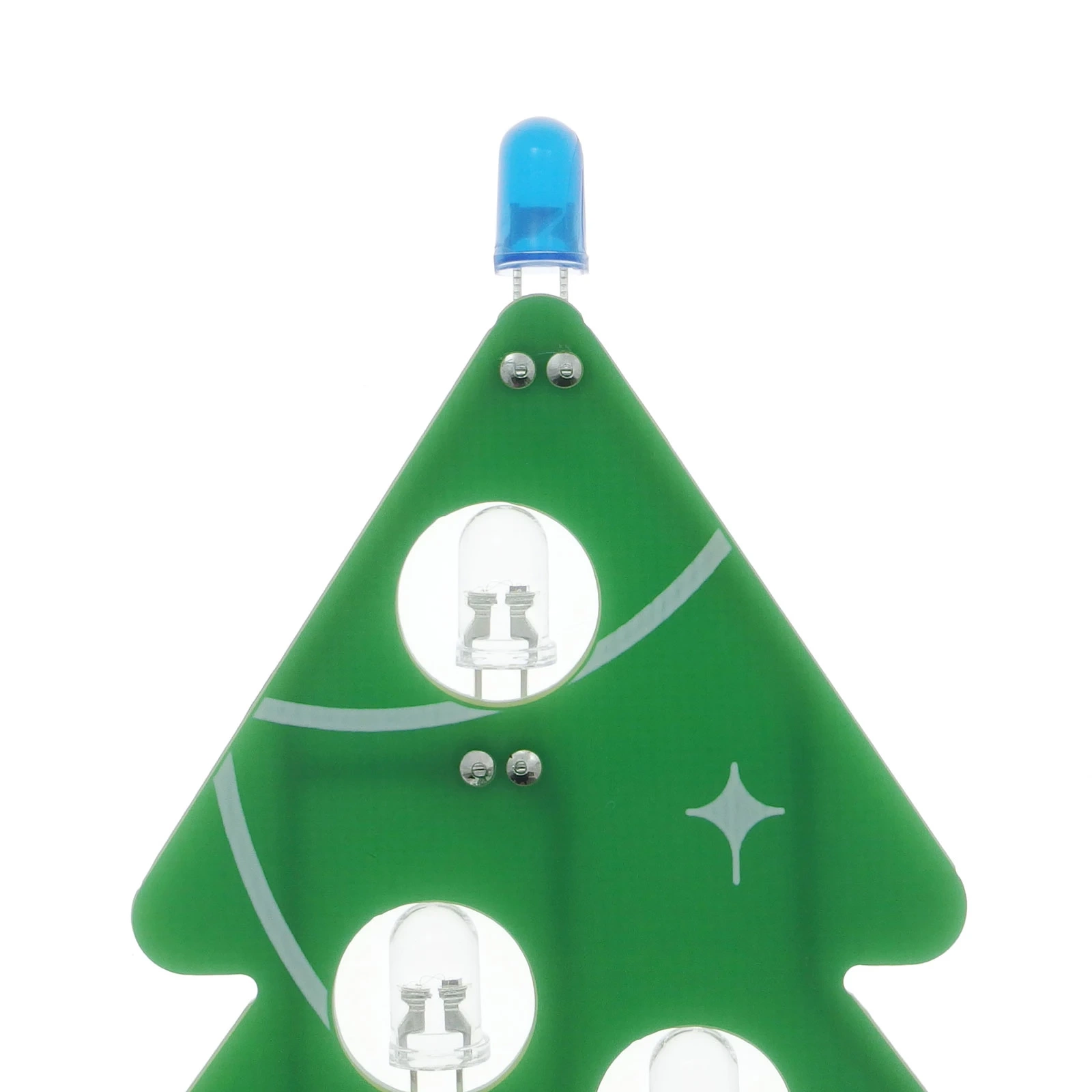

• 1 dioda LED niebieska - ozdobny „czubek”

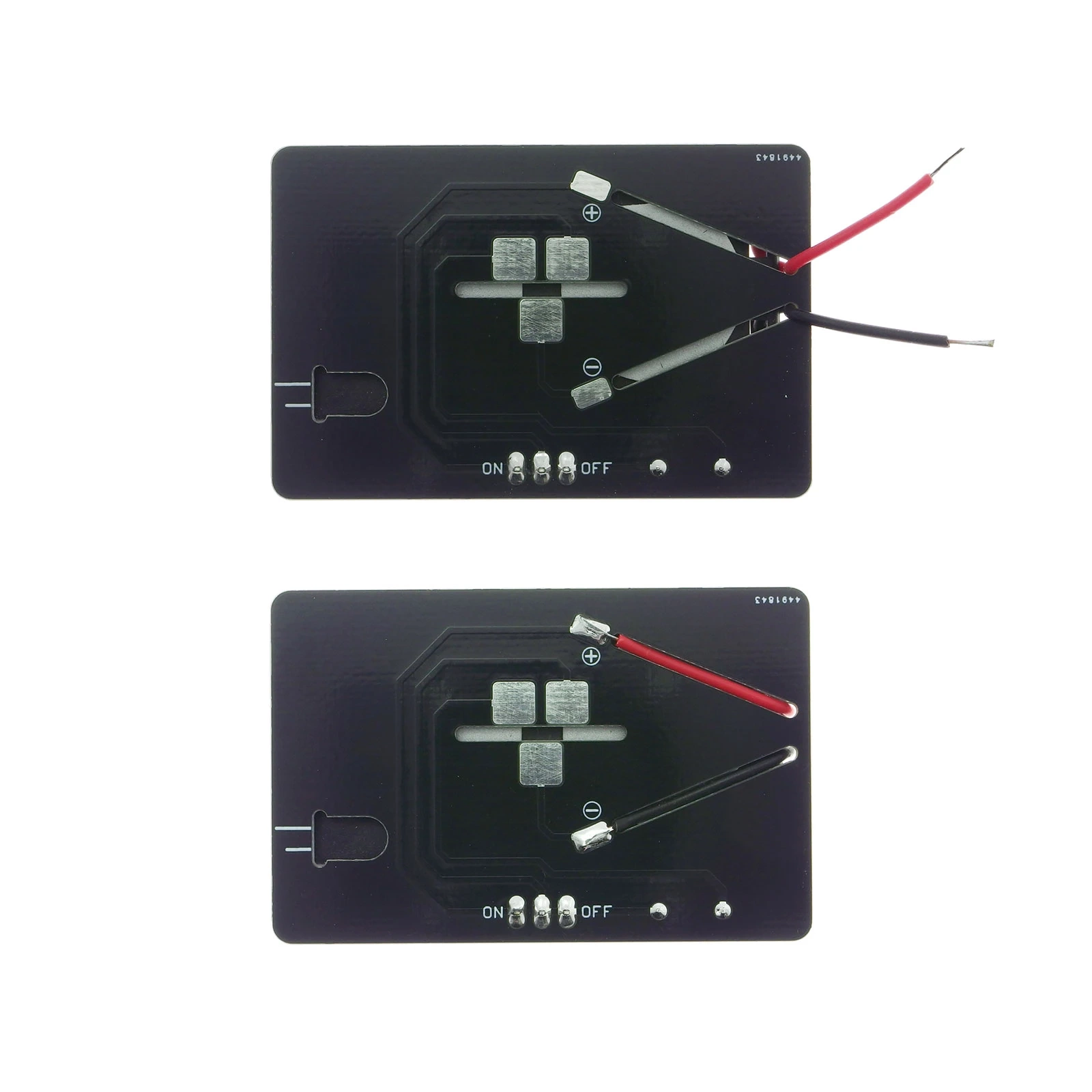

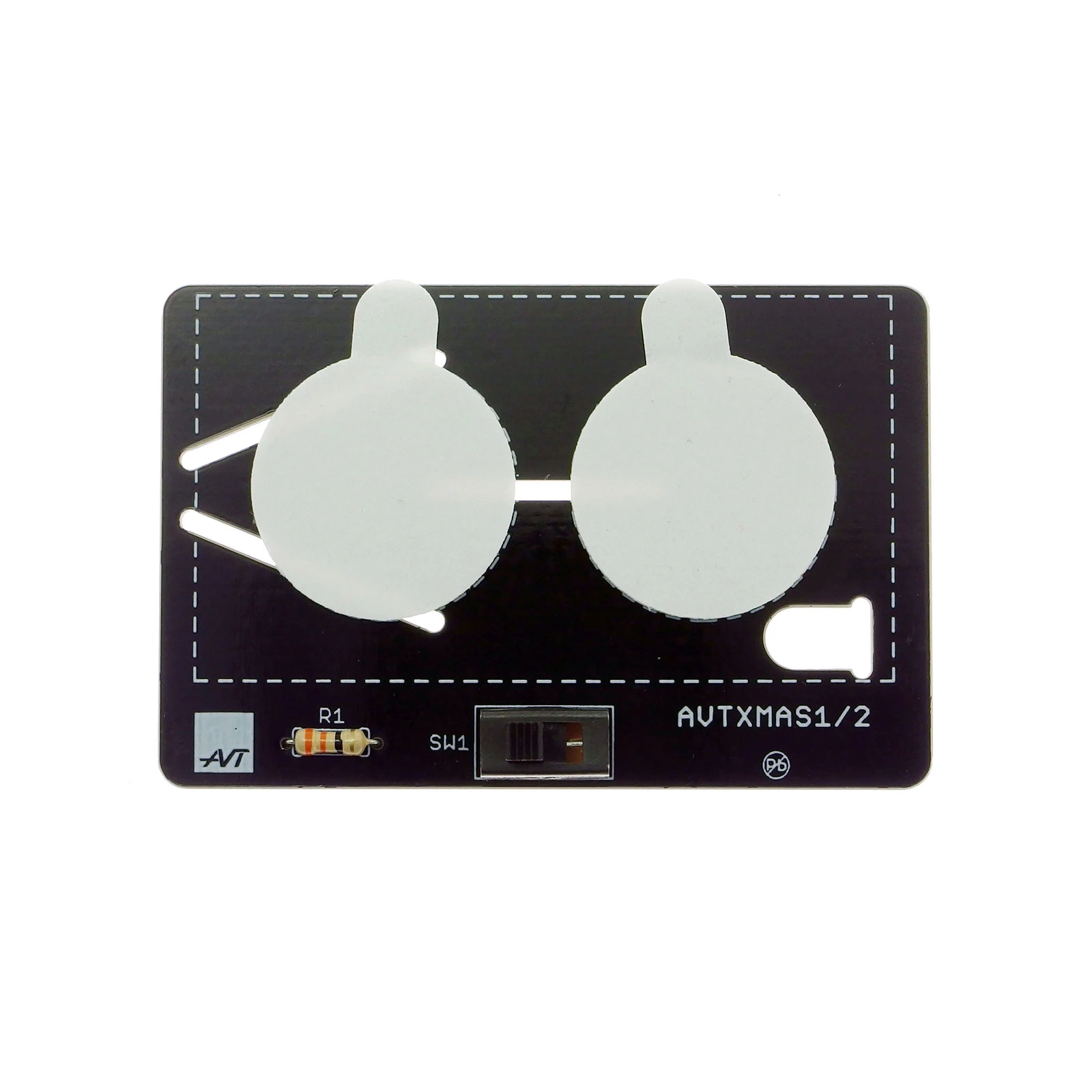

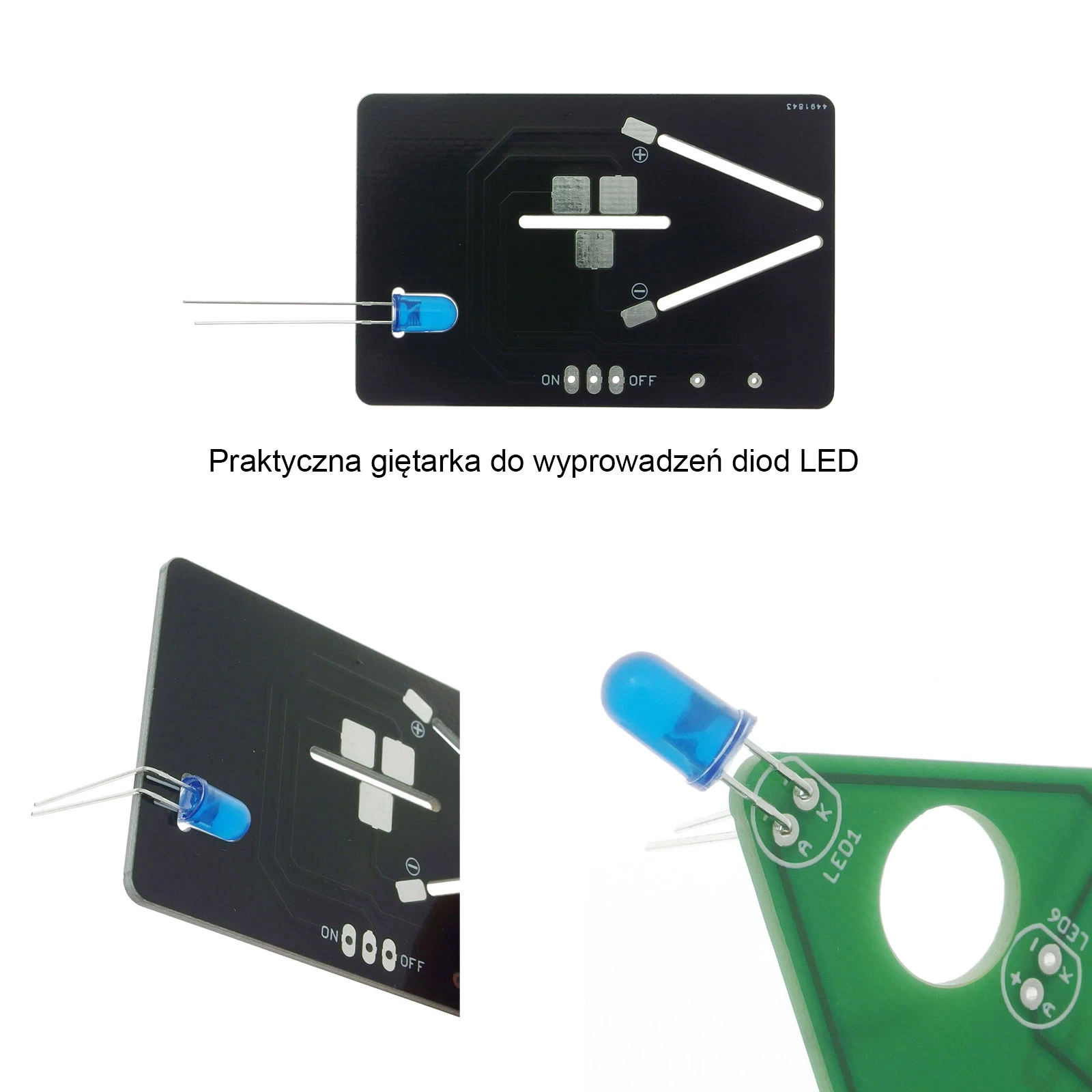

• Giętarka do profilowania LED wbudowana w płytkę podstawy
• Włącznik: ON-OFF

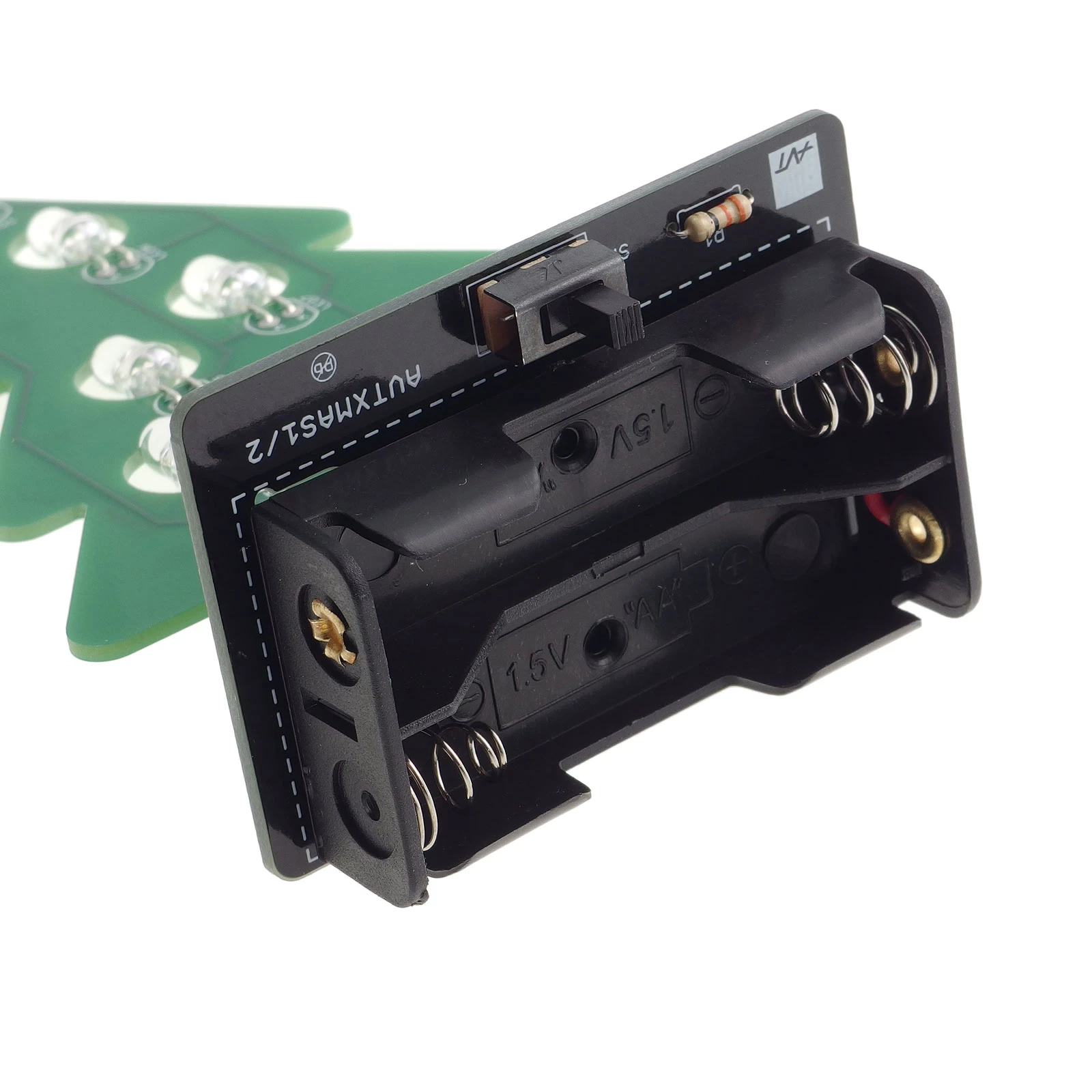

• Zasilanie: 2 × AA (baterie nie są dołączone)
• Montaż: prosty montaż przewlekany THT
• Dodatkowy rezystor - ograniczenie prądu dla diody szczytowej

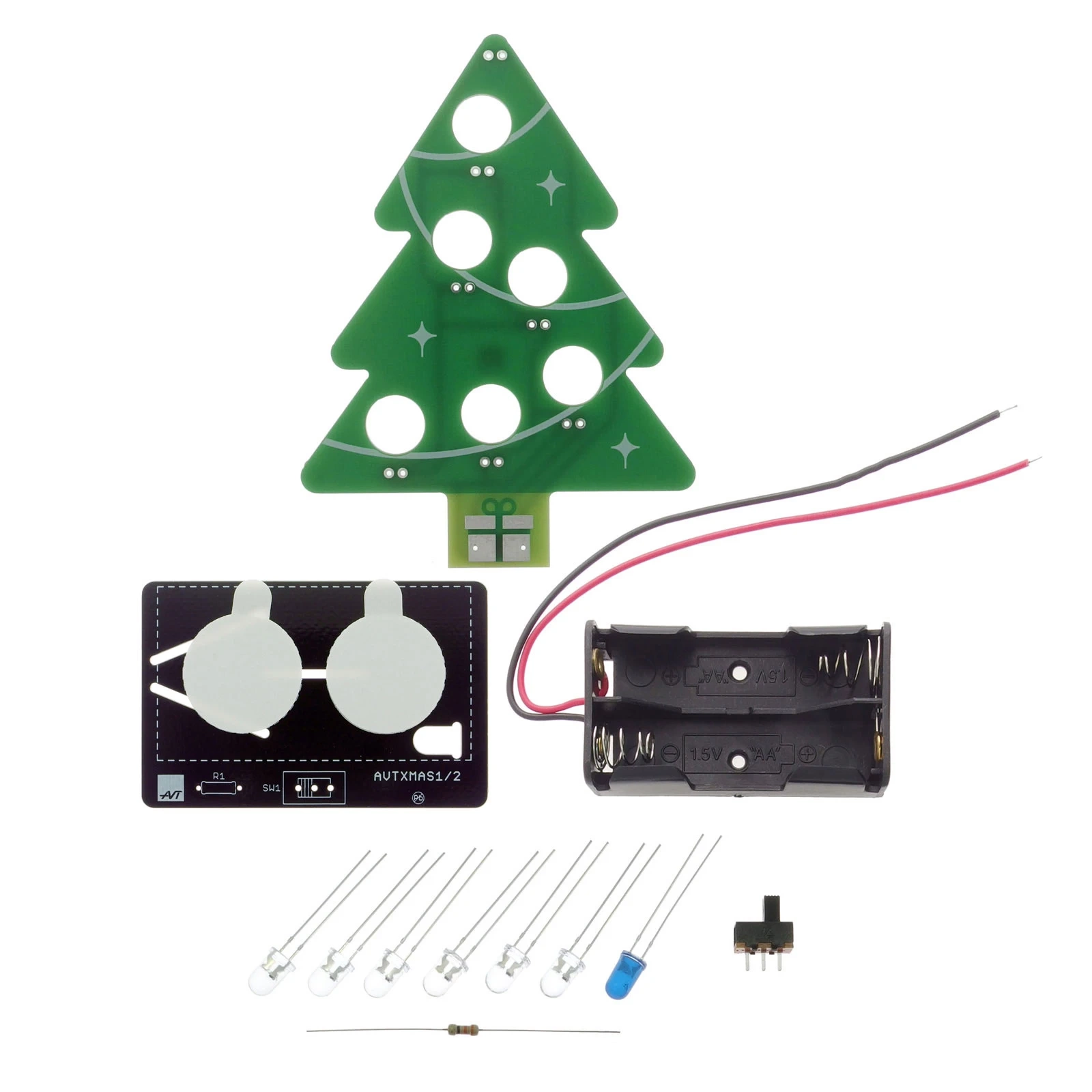

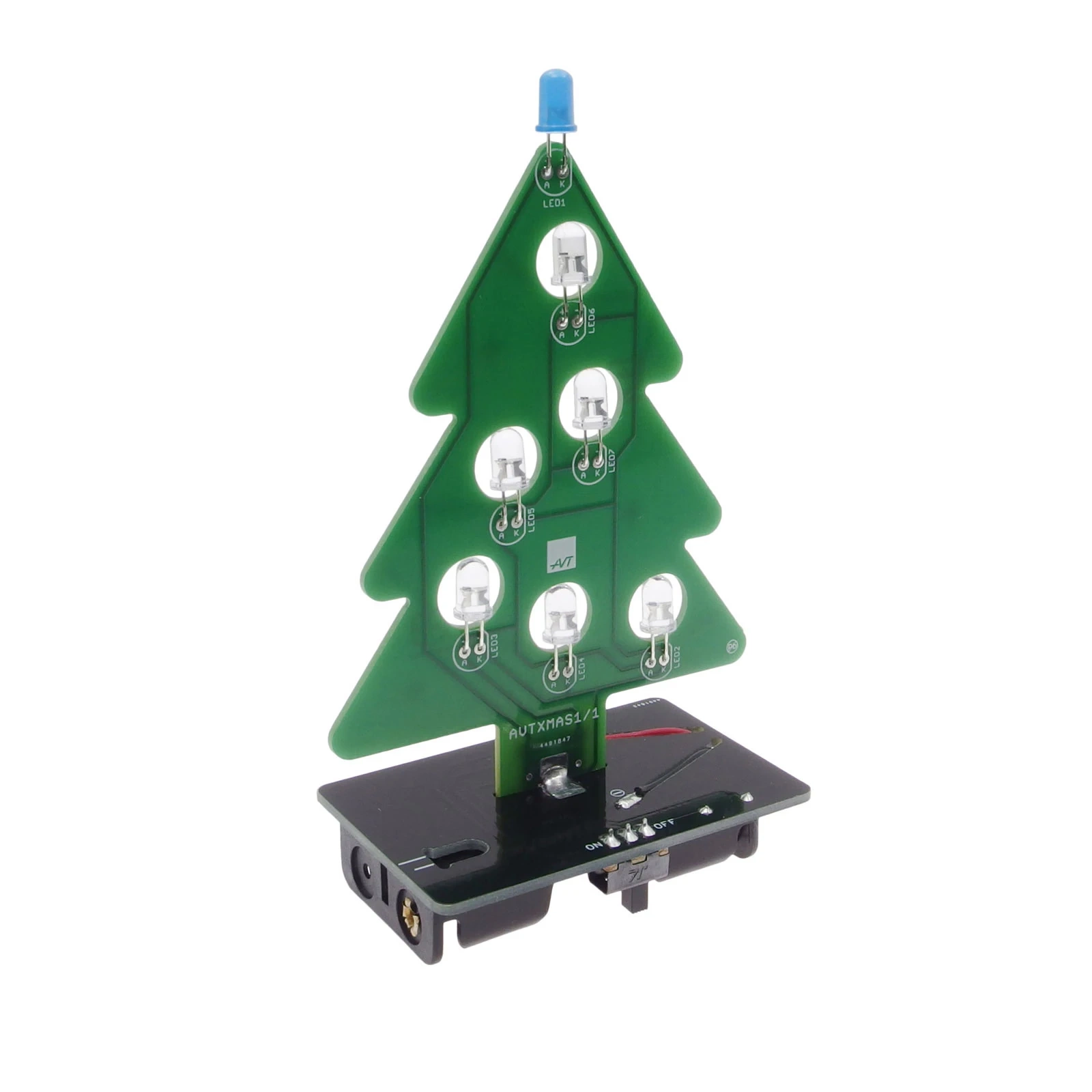

• Wymiary płytek: podstawa: 65 × 43 mm, choinka: 74 × 99 mm
• Kolor PCB: zielone drzewko + czarna estetyczna i stabilna podstawa

Trochę teorii

Jak działają „świeczki” LED?

Diodowe „świeczki” zastosowane w tym zestawie to specjalny typ LED, który posiada wbudowany układ scalony imitujący naturalne migotanie płomienia. Nie wymaga to żadnych sterowników, mikroprocesorów ani programowania — efekt uzyskiwany jest wyłącznie dzięki pracy wewnętrznego generatora.

Jak działa włącznik suwakowy?

Włącznik ON/OFF to nic innego jak mechaniczna przerwa w obwodzie. Kiedy suwak jest ustawiony w pozycji OFF, prąd nie ma jak płynąć - obwód jest otwarty. Po przełączeniu do ON obwód się zamyka i dioda zaczyna świecić. Ten prosty element uczy, na czym polega kontrola przepływu prądu w urządzeniach elektronicznych.

Po co skracamy wyprowadzenia elementów po lutowaniu?

Zbyt długie nóżki mogą:

• dotknąć innych ścieżek,
• powodować zwarcia,
• być kłopotliwe wizualnie,
• haczyć o inne elementy.

To jeden z podstawowych nawyków poprawnego montażu elektroniki, który początkujący powinni opanować już na starcie.

Porady dla początkujących elektroników

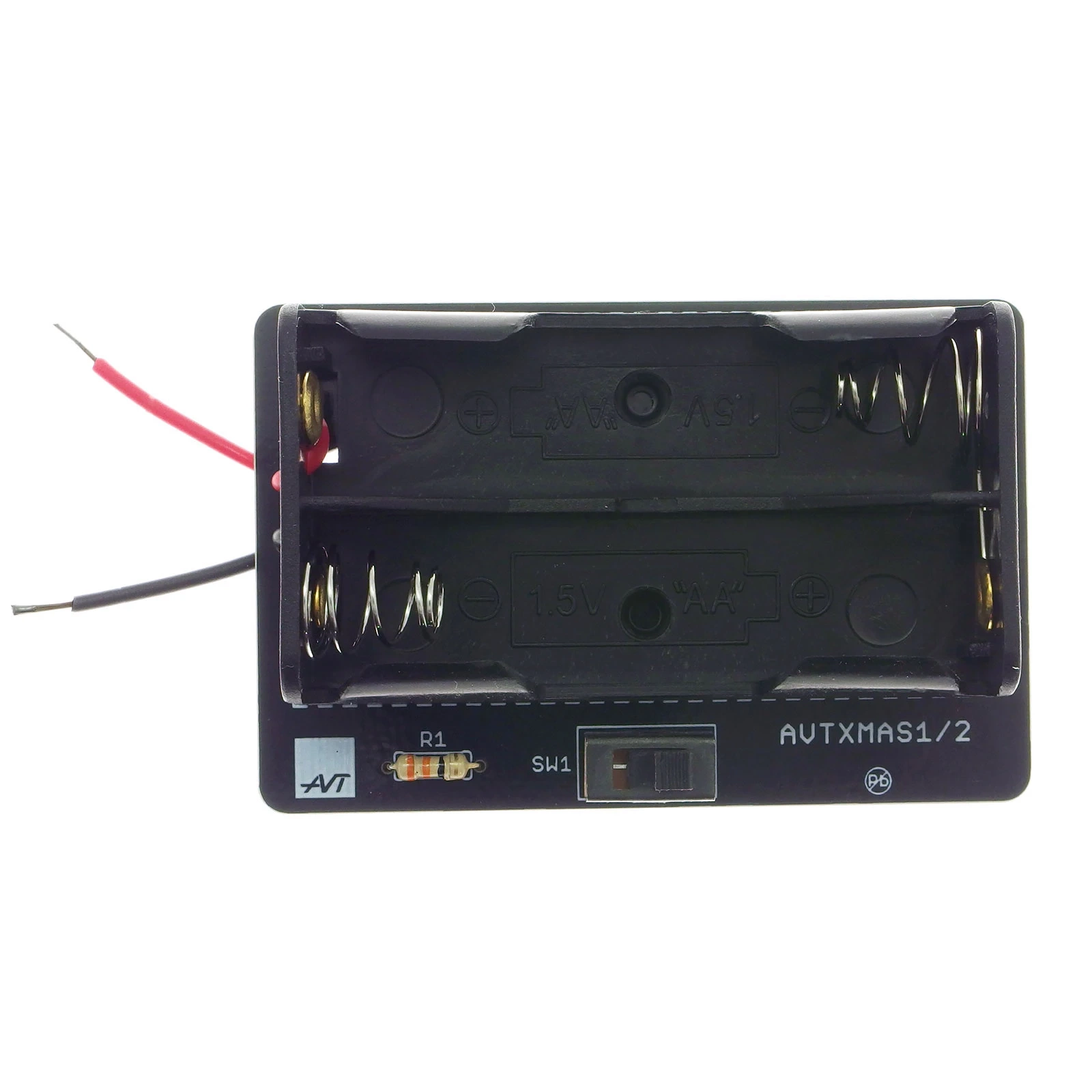

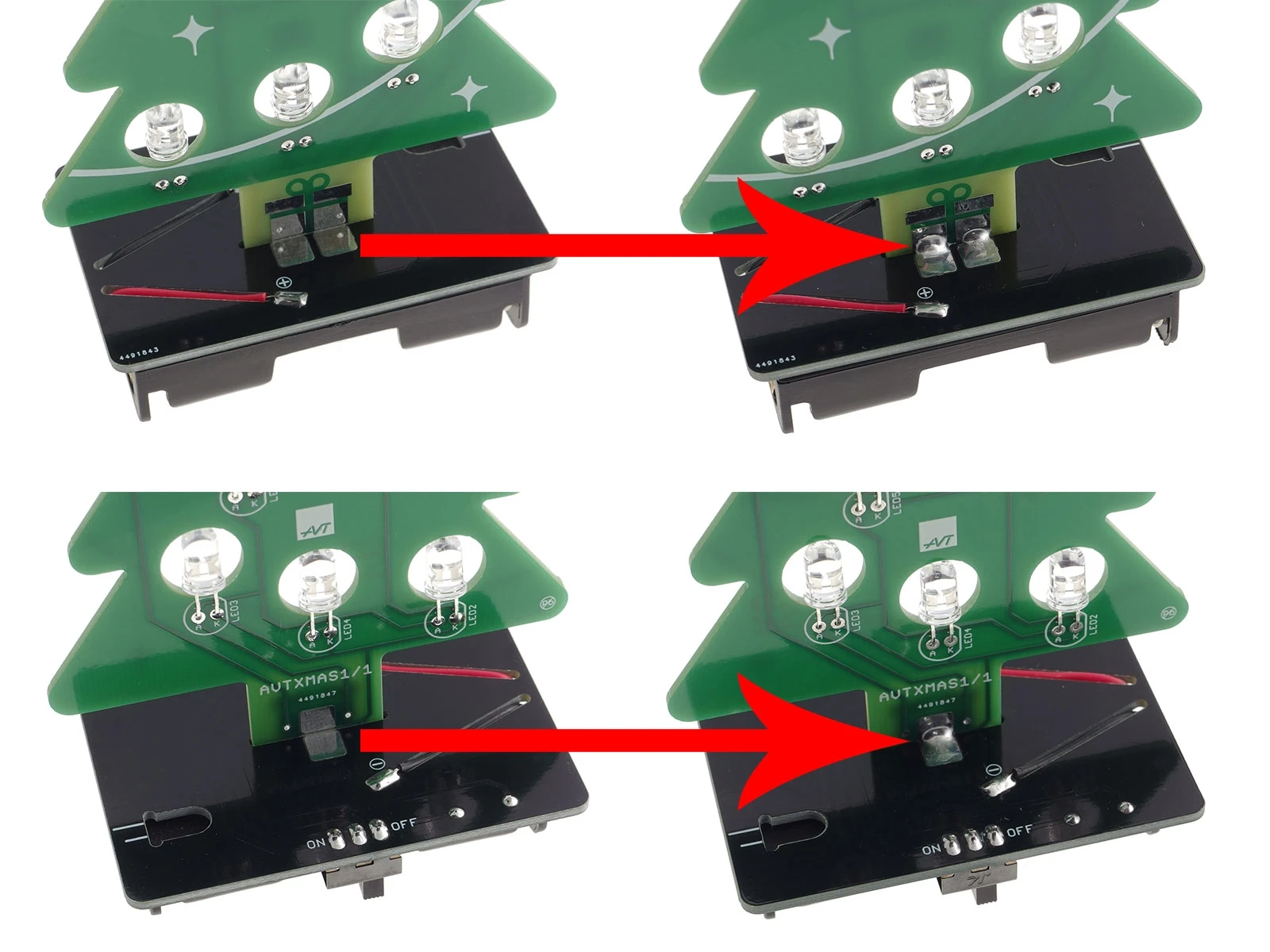

• Zacznij od wlutowania koszyka baterii oraz włącznika - to elementy o najniższym profilu.
• Profiluj wyprowadzenia LED w giętarce, dzięki czemu wszystkie diody będą równo ustawione.
• Zwracaj uwagę na biegunowość LED - długa nóżka to anoda, krótka to katoda.
• Unikaj przegrzewania pól lutowniczych - lutuj 2-3 sekundy, nie więcej.
• Po montażu odetnij nadmiar wyprowadzeń, aby poprawić estetykę i bezpieczeństwo układu.

Tips & Tricks - jak nadać choince wyjątkowy efekt?

• Delikatnie polakieruj płytkę bezbarwnym lakierem, aby nadać jej świąteczny połysk.
• Ustaw drzewko w pobliżu białej ściany - migoczące diody rzucą ciekawą iluminację.
• Możesz dodać cienkie naklejki, mini-gwiazdki czy drobne akcesoria, które nie wpływają na działanie elektroniki.
• Do dłuższego używania zestawu warto zastosować akumulatory AA, dzięki czemu zyskasz niższy koszt eksploatacji.

Podsumowanie

Bożonarodzeniowa choinka LED AVTXMAS1 to idealny, prosty i atrakcyjny zestaw do nauki lutowania, oferujący jednocześnie funkcję estetycznej dekoracji. Efekt świeczek LED, łatwy montaż i bezpieczne zasilanie czynią go doskonałym projektem dla początkujących elektroników, hobbystów oraz dzieci, które zaczynają swoją przygodę z elektroniką pod opieką dorosłych.
