Świąteczna choinka, Bożonarodzeniowe drzewko LED, AVT XMAS1
Świąteczna choinka – Bożonarodzeniowe drzewko LED, zestaw DIY do nauki lutowania AVTXMAS1
Do pobrania:
Opis

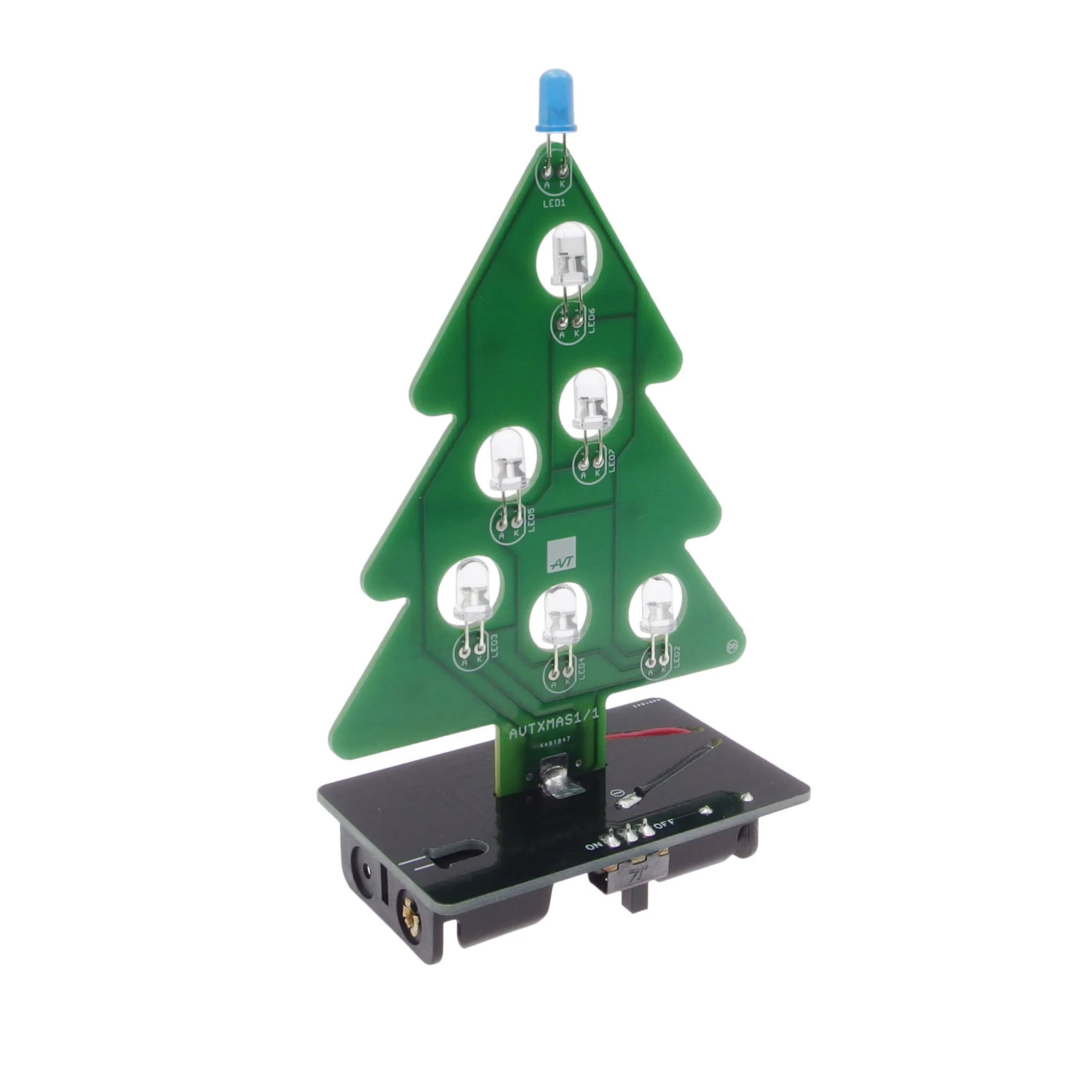

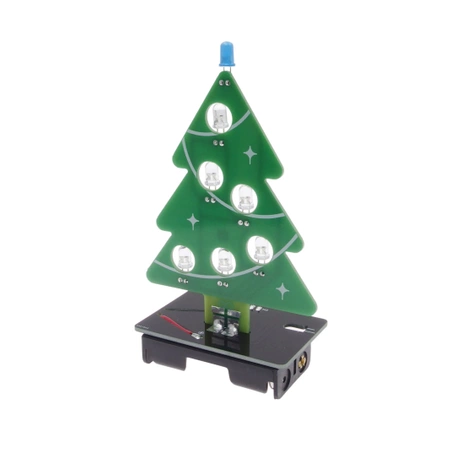

Świąteczna choinka LED AVTXMAS1 to prosty i angażujący zestaw DIY do samodzielnego lutowania, zaprojektowany z myślą o początkujących elektronikach oraz osobach, które chcą stworzyć własną dekorację w świątecznym klimacie. Drzewko wyposażono w 6 diod LED typu “Candle” imitujących świeczki oraz 1 niebieską diodę LED na czubku, co tworzy efektowną, dynamiczną iluminację bez użycia jakiegokolwiek mikrokontrolera.

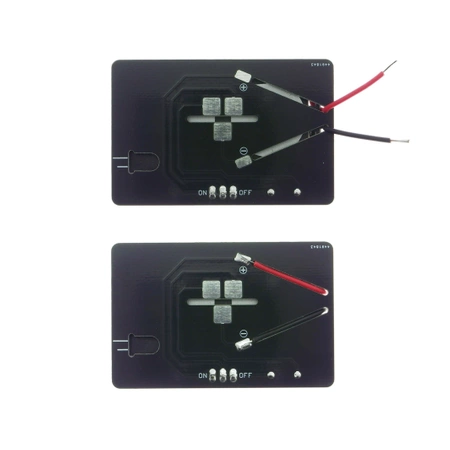

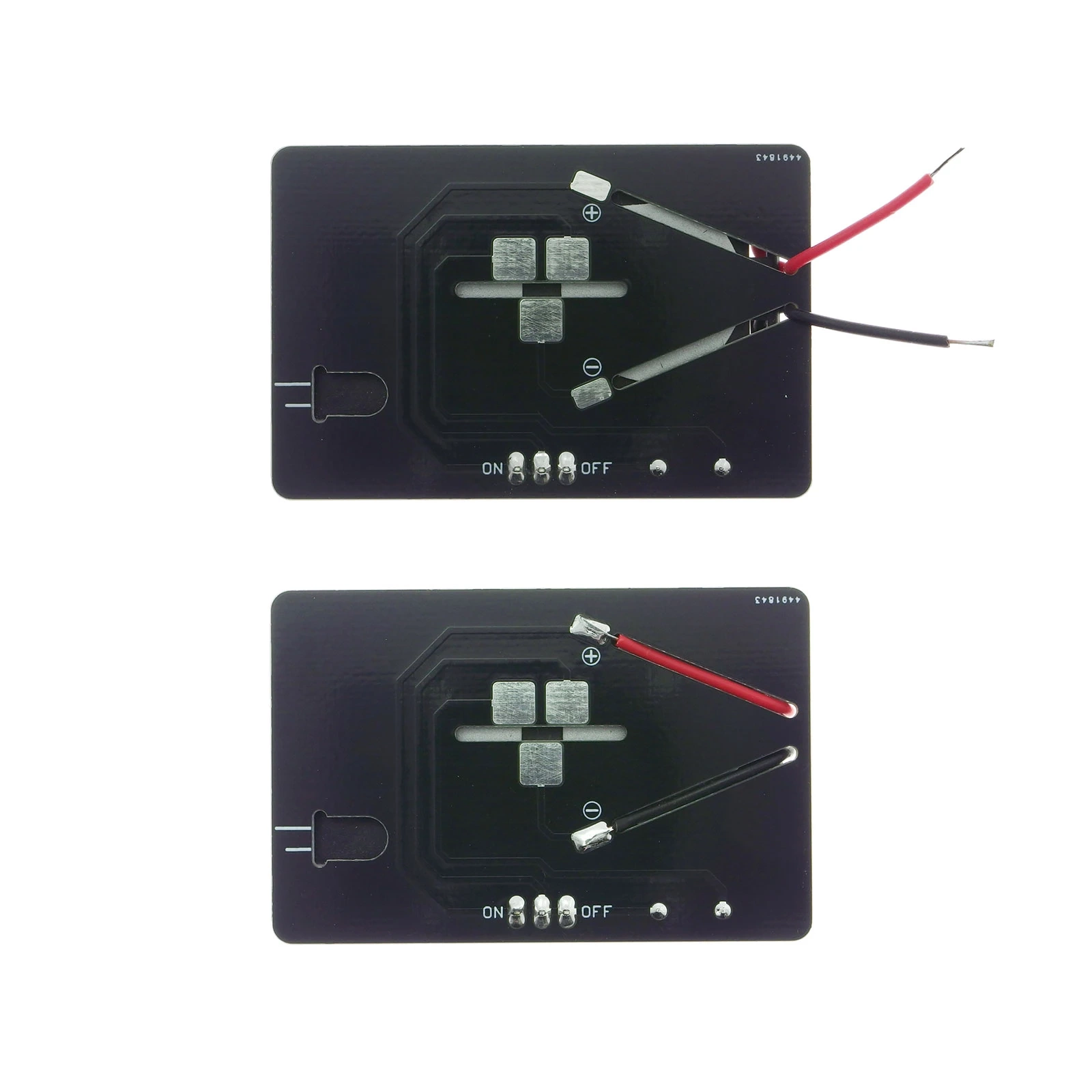

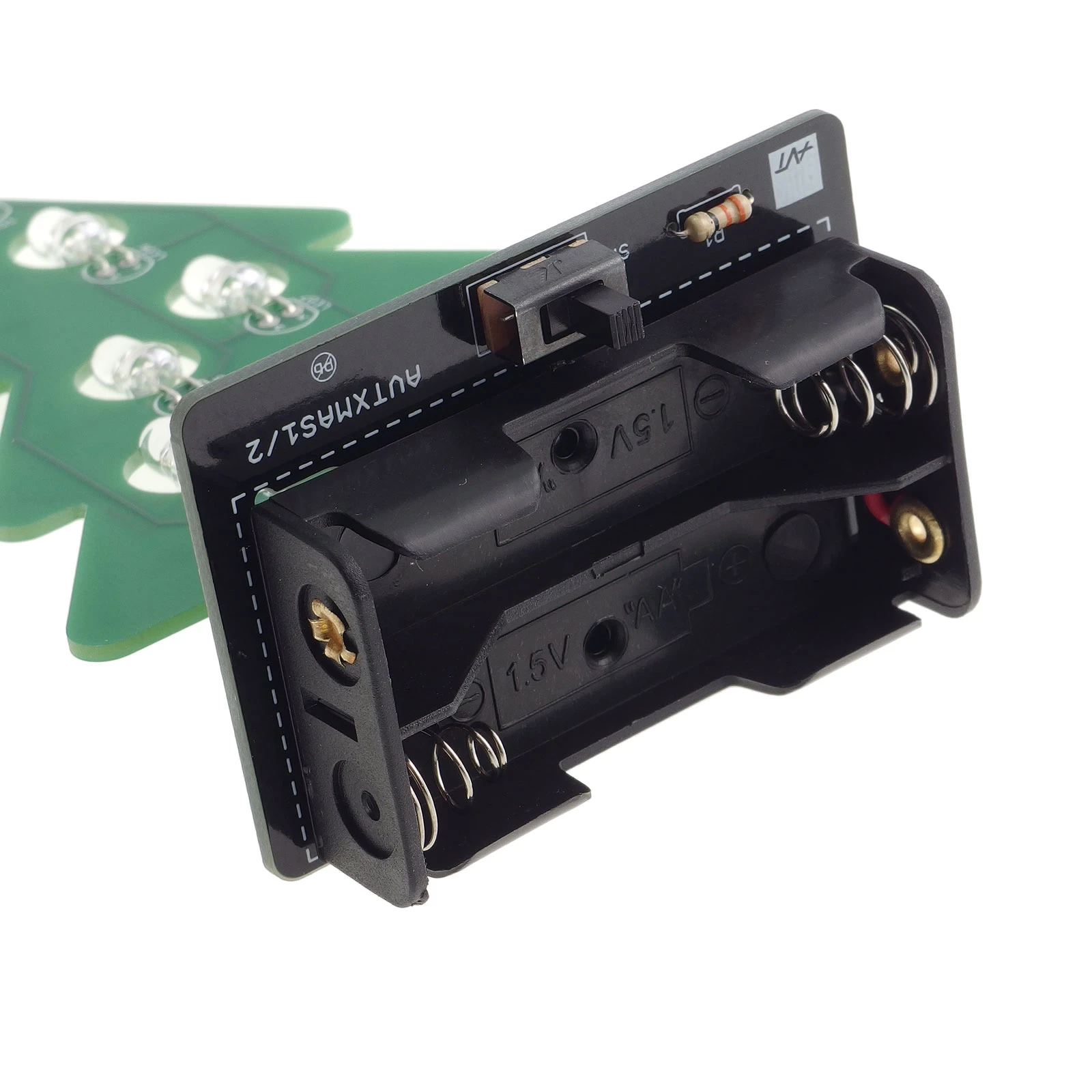

Zasilanie z dwóch baterii AA, stabilna czarna podstawa i wbudowana giętarka do wyprowadzeń LED sprawiają, że projekt jest wygodny w montażu, bezpieczny i idealny także dla starszych dzieci pod nadzorem dorosłych. To połączenie prostej elektroniki, praktycznej nauki lutowania oraz świątecznego akcentu, który świetnie prezentuje się w domu, biurze czy pracowni.
Choinka XMAS1 to świetny sposób, aby wprowadzić dzieci (pod nadzorem dorosłych), młodzież i dorosłych w świat elektroniki oraz zrozumieć, jak powstają proste, interaktywne dekoracje LED.

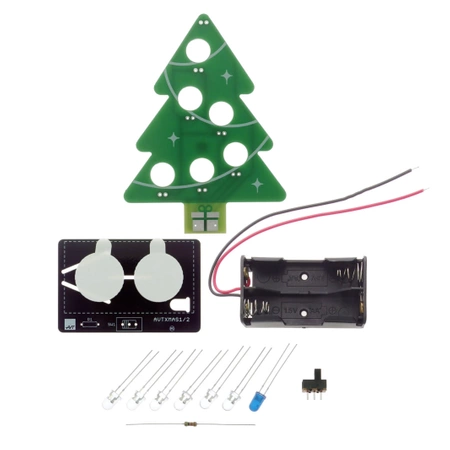

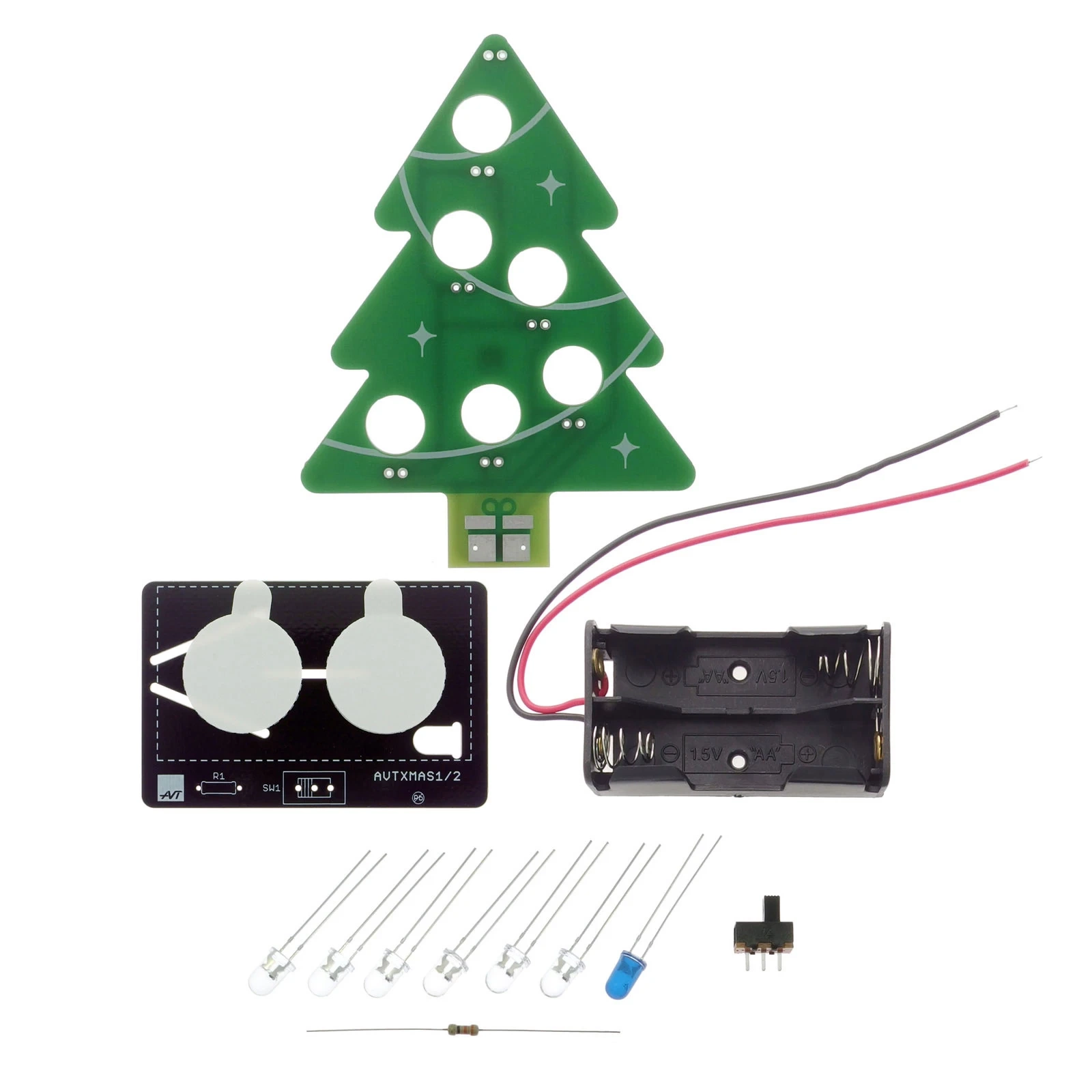

Specyfikacja techniczna
- 6 diod LED typu Candle – efekt imitacji tradycyjnych świeczek

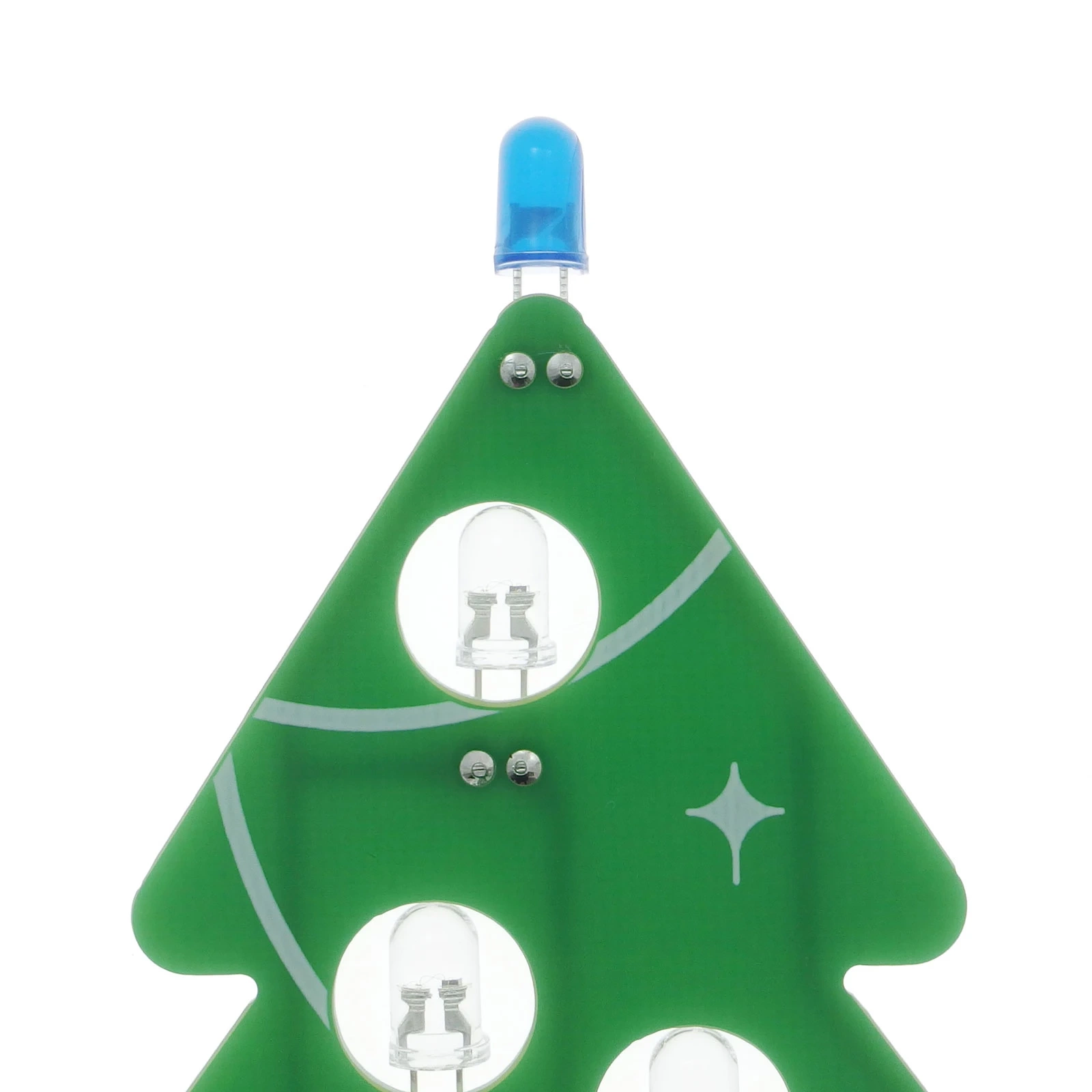

- 1 dioda LED niebieska – ozdobny „czubek”

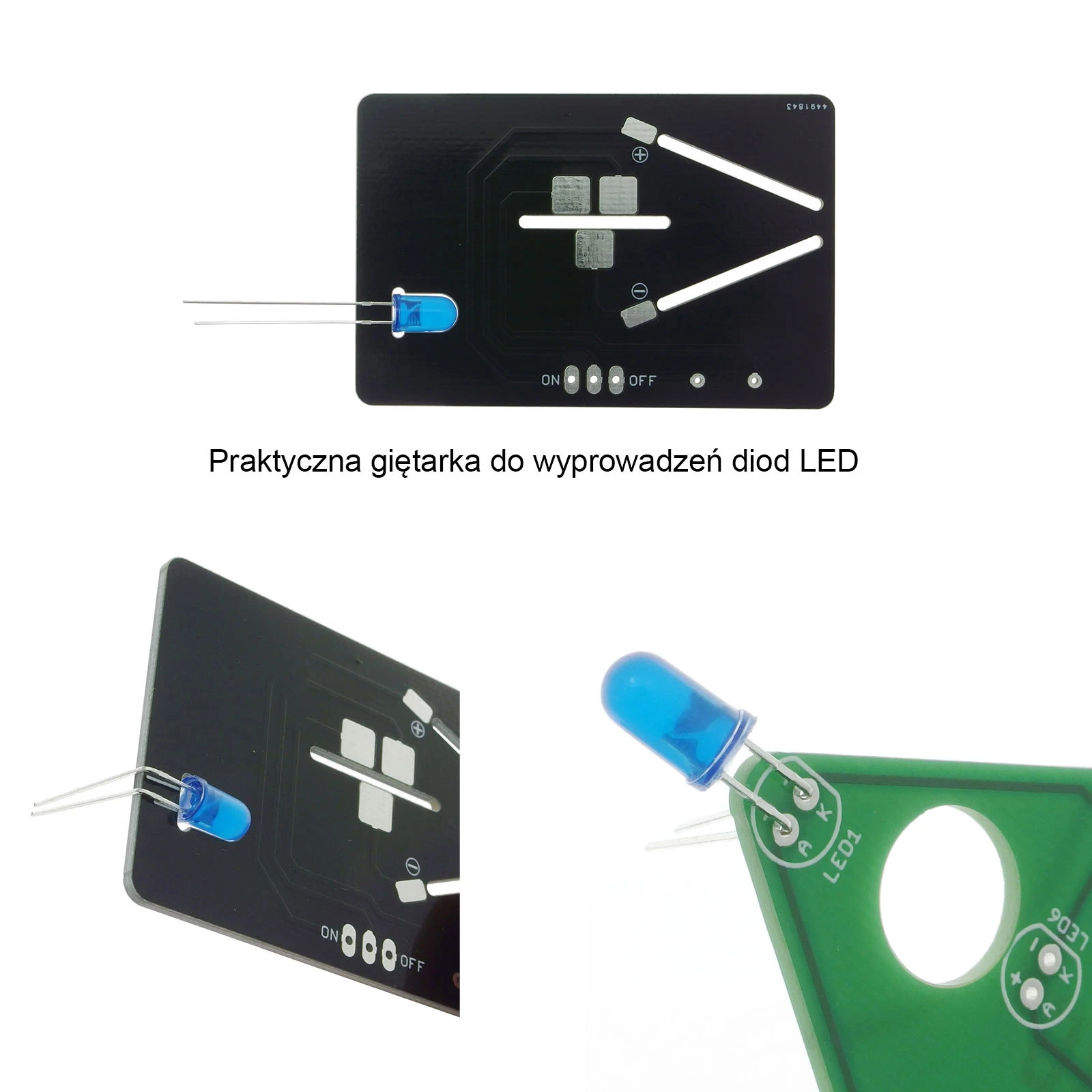

- Giętarka do profilowania LED wbudowana w płytkę podstawy
- Włącznik: ON–OFF

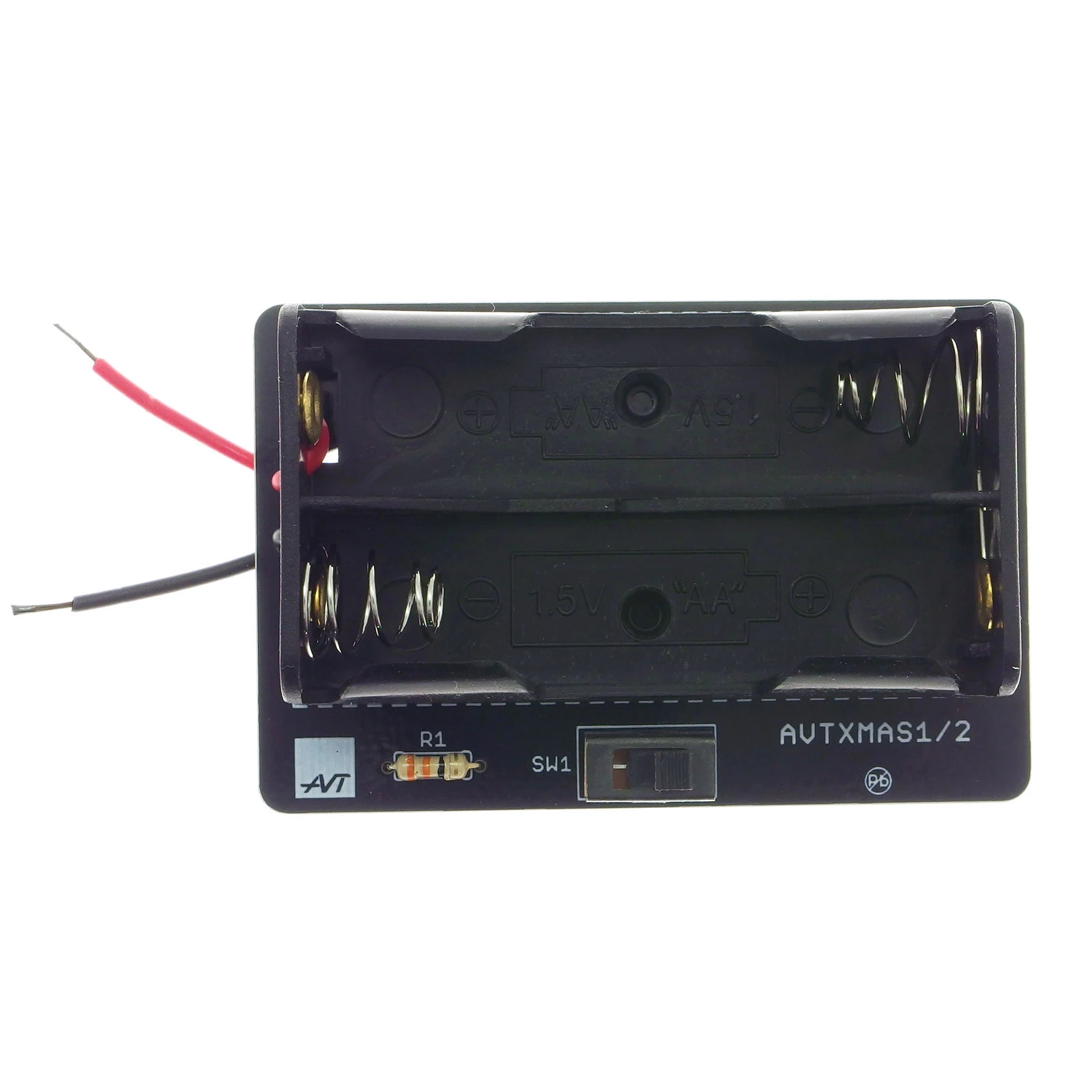

- Zasilanie: 2 × AA (baterie nie są dołączone)
- Montaż: prosty montaż przewlekany THT
- Dodatkowy rezystor – ograniczenie prądu dla diody szczytowej

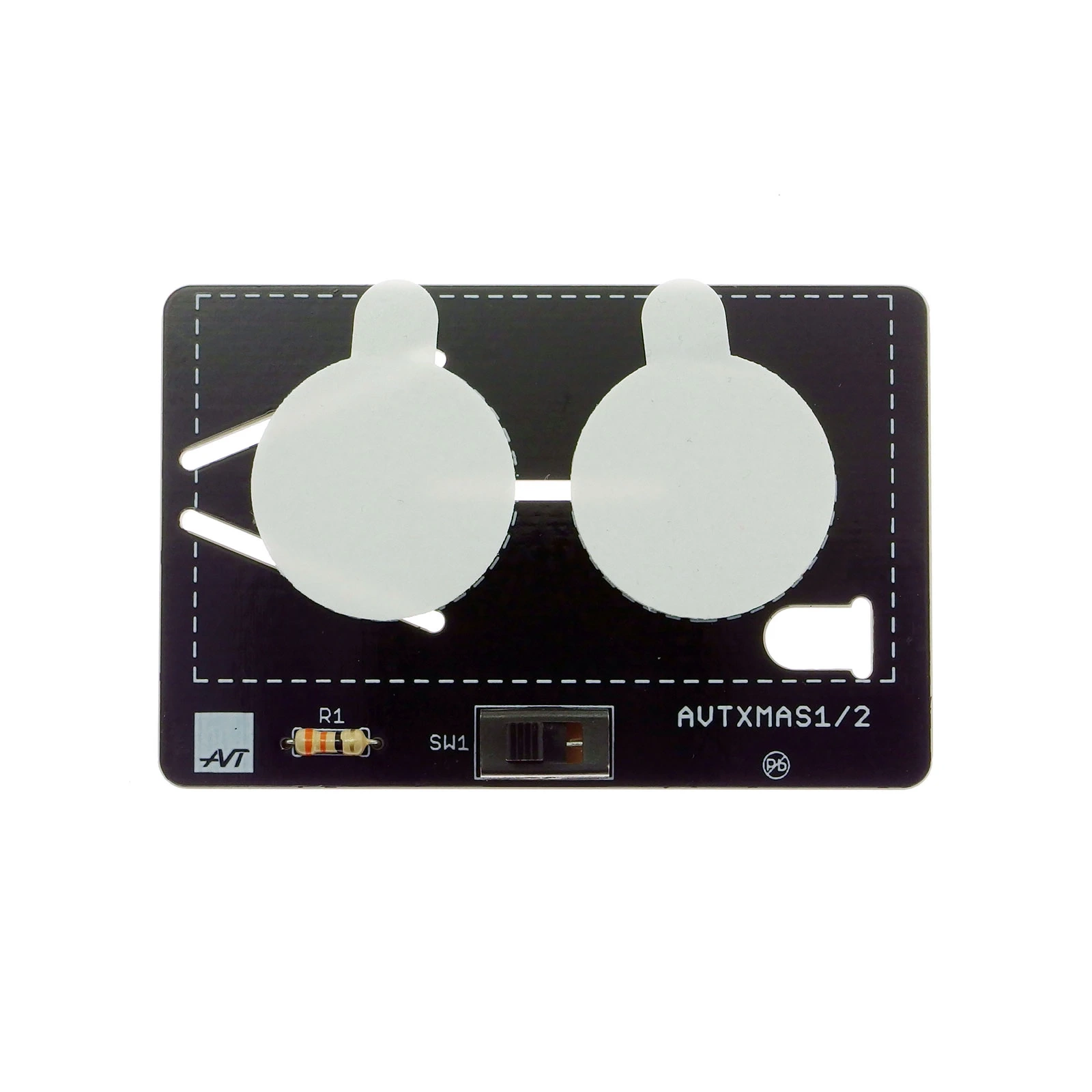

- Wymiary płytek: podstawa: 65 × 43 mm, choinka: 74 × 99 mm
- Kolor PCB:zielone drzewko + czarna estetyczna i stabilna podstawa
Trochę teorii
Jak działają „świeczki” LED?

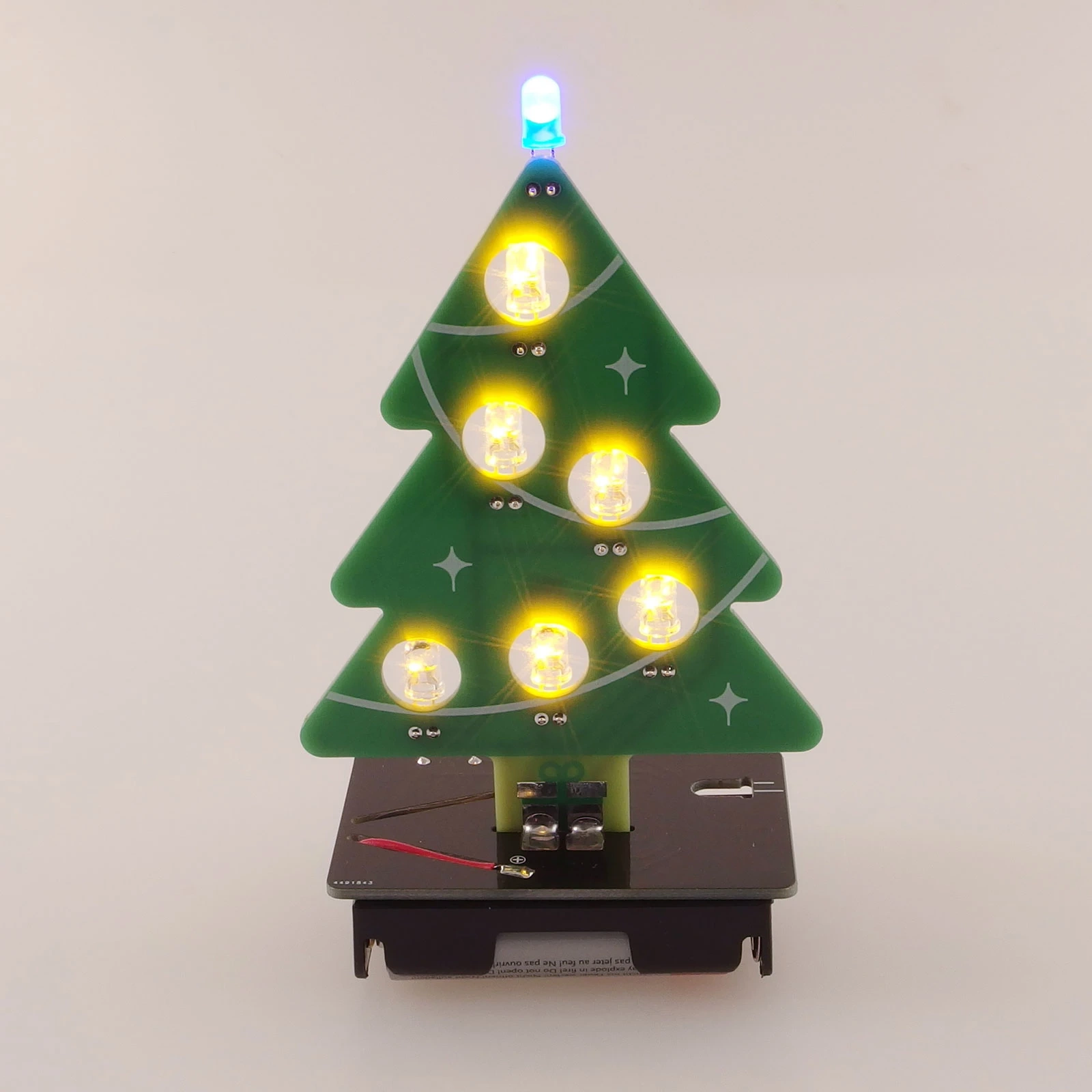

Diodowe „świeczki” zastosowane w tym zestawie to specjalny typ LED, który posiada wbudowany układ scalony imitujący naturalne migotanie płomienia. Nie wymaga to żadnych sterowników, mikroprocesorów ani programowania — efekt uzyskiwany jest wyłącznie dzięki pracy wewnętrznego generatora.
Jak działa włącznik suwakowy?
Włącznik ON/OFF to nic innego jak mechaniczna przerwa w obwodzie. Kiedy suwak jest ustawiony w pozycji OFF, prąd nie ma jak płynąć – obwód jest otwarty. Po przełączeniu do ON obwód się zamyka i dioda zaczyna świecić. Ten prosty element uczy, na czym polega kontrola przepływu prądu w urządzeniach elektronicznych.
Po co skracamy wyprowadzenia elementów po lutowaniu?
Zbyt długie nóżki mogą:
- dotknąć innych ścieżek,
- powodować zwarcia,
- być kłopotliwe wizualnie,
- haczyć o inne elementy.
To jeden z podstawowych nawyków poprawnego montażu elektroniki, który początkujący powinni opanować już na starcie.
Porady dla początkujących elektroników
- Zacznij od wlutowania koszyka baterii oraz włącznika – to elementy o najniższym profilu.
- Profiluj wyprowadzenia LED w giętarce, dzięki czemu wszystkie diody będą równo ustawione.

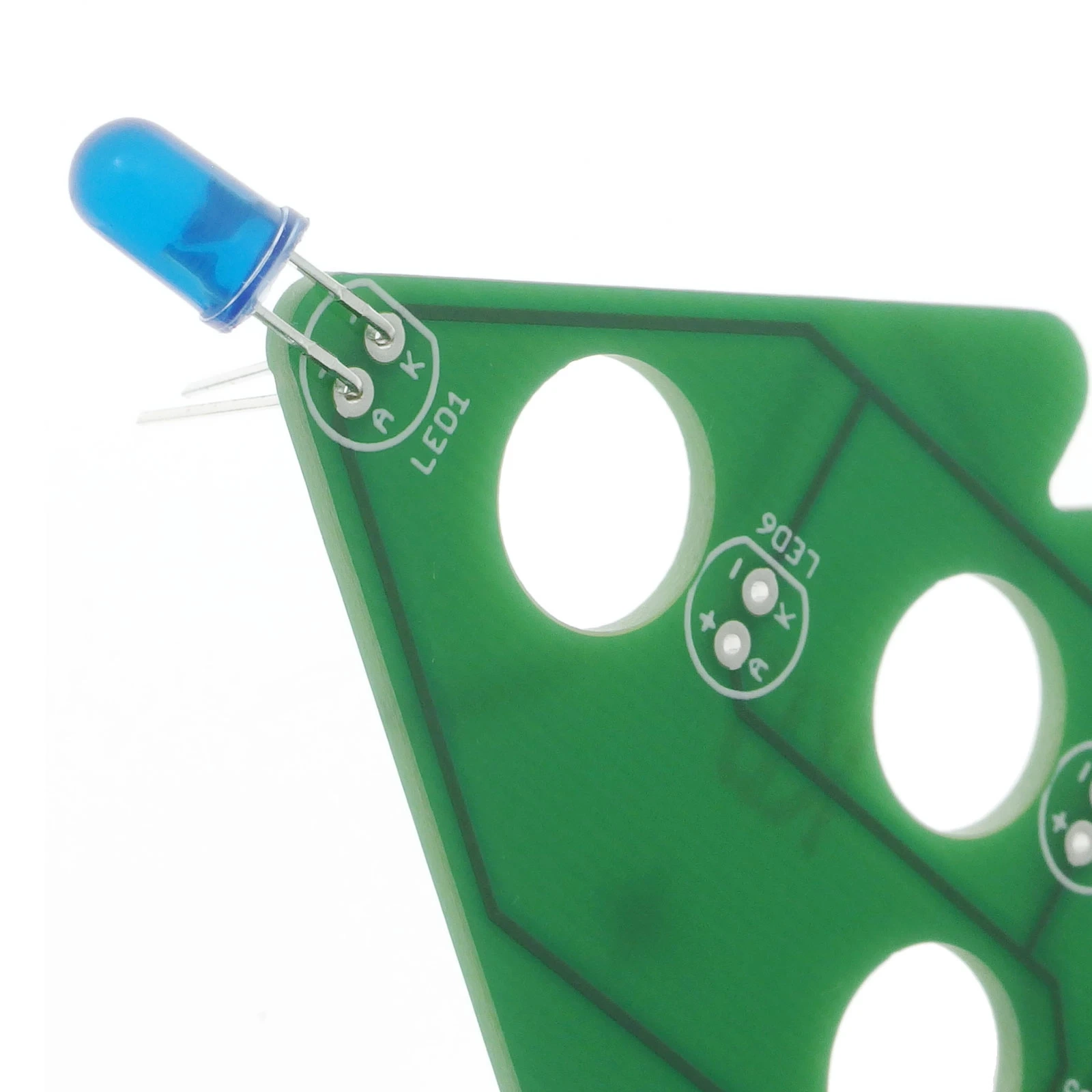

- Zwracaj uwagę na biegunowość LED – długa nóżka to anoda, krótka to katoda.
- Unikaj przegrzewania pól lutowniczych – lutuj 2–3 sekundy, nie więcej.

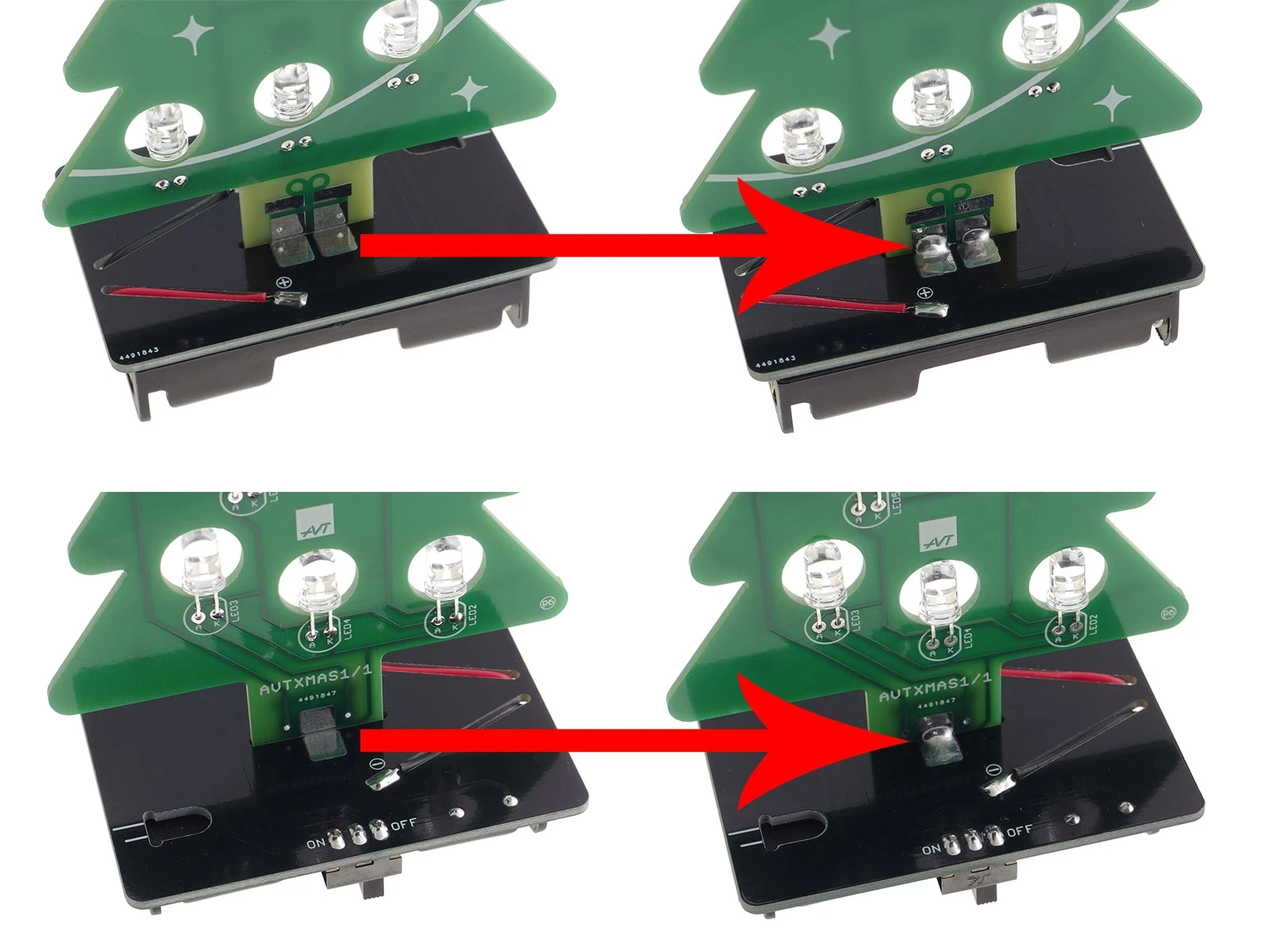

- Po montażu odetnij nadmiar wyprowadzeń, aby poprawić estetykę i bezpieczeństwo układu.
Tips & Tricks – jak nadać choince wyjątkowy efekt?
- Delikatnie polakieruj płytkę bezbarwnym lakierem, aby nadać jej świąteczny połysk.
- Ustaw drzewko w pobliżu białej ściany – migoczące diody rzucą ciekawą iluminację.
- Możesz dodać cienkie naklejki, mini-gwiazdki czy drobne akcesoria, które nie wpływają na działanie elektroniki.
- Do dłuższego używania zestawu warto zastosować akumulatory AA, dzięki czemu zyskasz niższy koszt eksploatacji.
Podsumowanie
Bożonarodzeniowa choinka LED AVTXMAS1 to idealny, prosty i atrakcyjny zestaw do nauki lutowania, oferujący jednocześnie funkcję estetycznej dekoracji. Efekt świeczek LED, łatwy montaż i bezpieczne zasilanie czynią go doskonałym projektem dla początkujących elektroników, hobbystów oraz dzieci, które zaczynają swoją przygodę z elektroniką pod opieką dorosłych.
