Styk żeński KWF5150 PIN do obudów KWF, cynowany mosiądz, przewody 22–26 AWG
Żeński styk zaciskany do obudów złączy serii KWF5150

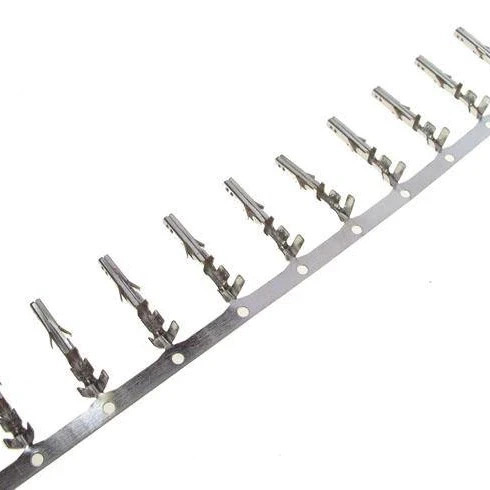

KWF5150 PIN jest żeńskim stykiem przeznaczonym do osadzania w obudowach gniazd serii KWF. Styk wykonano z mosiądzu i pokryto cyną, a jego część zaciskowa współpracuje z przewodami o przekroju odpowiadającym zakresowi 22–26 AWG.
Najważniejsze cechy
- Wymienny styk: samodzielne kompletowanie przewodu i obudowy
- Cynowana powierzchnia: zabezpieczenie mosiężnego elementu kontaktowego
- Montaż zaciskany: trwałe połączenie mechaniczne z przewodem
Zastosowanie
Styk jest przeznaczony do wykonywania wiązek przewodowych oraz napraw i modernizacji połączeń wykorzystujących obudowy gniazd KWF.

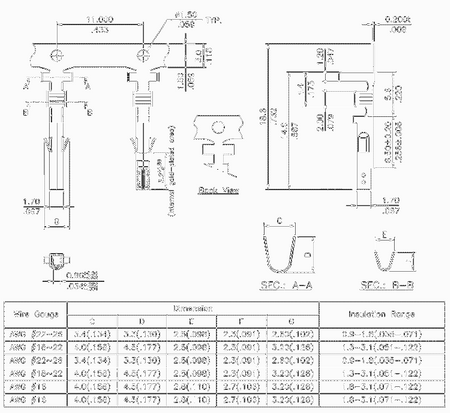

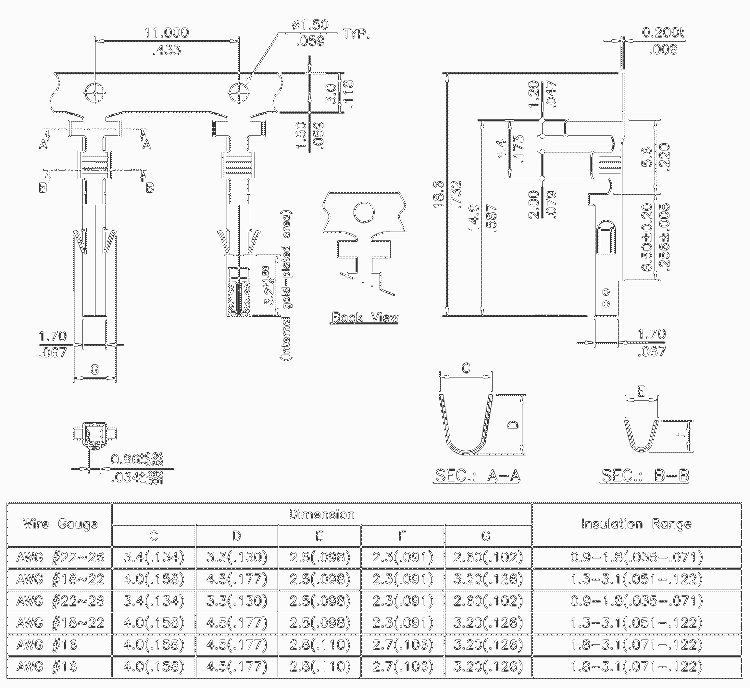

Specyfikacja techniczna
- Typ styku: żeński
- Materiał: mosiądz
- Pokrycie: cyna
- Zakres przewodów: 22–26 AWG
- Odpowiednik: MRX557-T
Warto wiedzieć
Do zaciskania należy użyć narzędzia dopasowanego do otwartych skrzydełek styku. Jedna para skrzydełek obejmuje żyłę przewodu, a druga jego izolację.
Najczęściej zadawane pytania
Do jakich obudów pasuje ten styk?
Do obudów gniazd serii KWF5150, niezależnie od liczby pozycji. Na każdą pozycję w obudowie potrzebny jest jeden styk.
Jakie przewody można zacisnąć?
Przewody o przekroju od 22 do 26 AWG, czyli w przybliżeniu od 0,13 do 0,33 mm².
Czym zacisnąć styk?
Szczypcami zaciskowymi do styków otwartych typu open-barrel. Zacisk obejmuje osobno żyłę i izolację, więc szarpnięcie za przewód nie przenosi się na połączenie elektryczne.
Czy istnieje odpowiednik tego styku?
Producent podaje jako odpowiednik oznaczenie MRX557-T.
Czy styk można wyjąć z obudowy po osadzeniu?
Tak. Zaczep blokujący odchyla się cienkim wypychaczem wsuniętym od strony czołowej obudowy, po czym styk wysuwa się tyłem.
