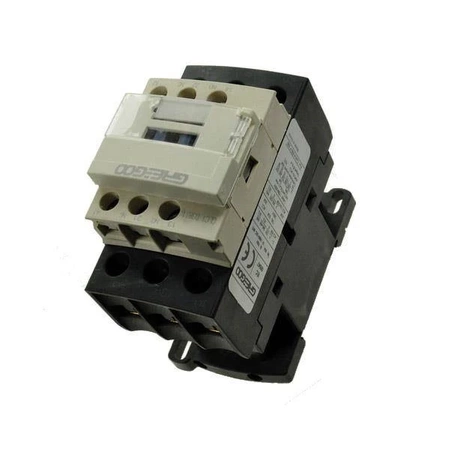

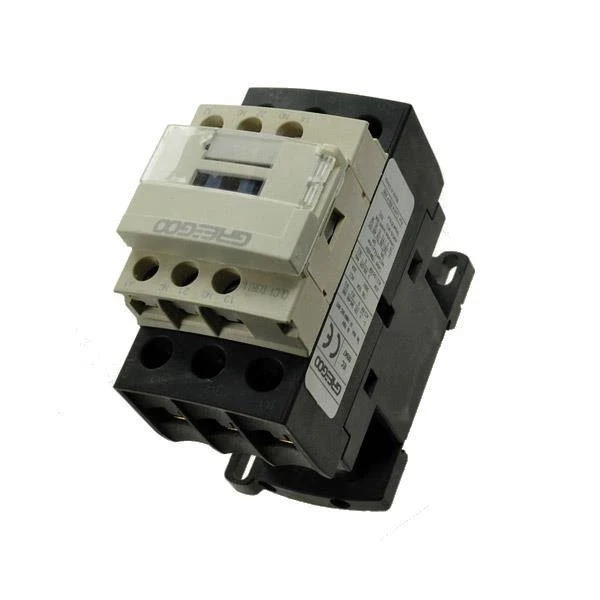

Stycznik GLC1-DN3811 z cewką 230 V AC

Stycznik załącza obciążenie mocą sterowaną z osobnego obwodu — cewka na 230 V AC zamyka styki główne, przez które płynie prąd roboczy. Rozdzielenie obwodu sterowania od siłowego pozwala załączać duże prądy przyciskiem albo sygnałem z automatyki.

Parametry podano w dwóch kategoriach pracy. AC-3 38 A przy 440 V dotyczy silników klatkowych, gdzie prąd rozruchowy wielokrotnie przekracza znamionowy. AC-1 60 A odnosi się do obciążeń rezystancyjnych, jak grzałki, gdzie takiego udaru nie ma.

Układ styków 3NO + 1NO/NC obejmuje trzy tory główne oraz styk pomocniczy, wykorzystywany do sygnalizacji stanu albo do podtrzymania w układzie samotrzymania.

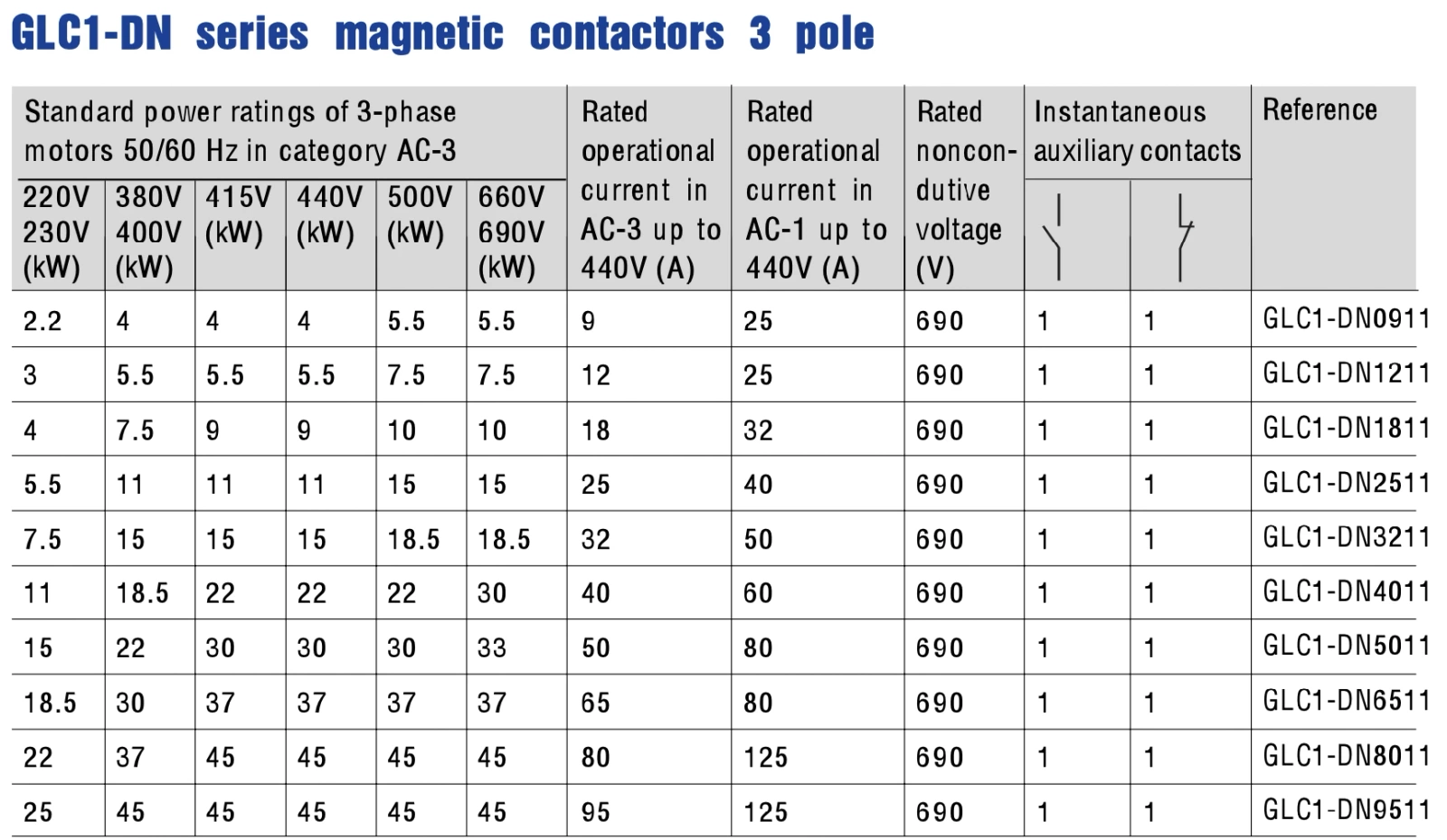

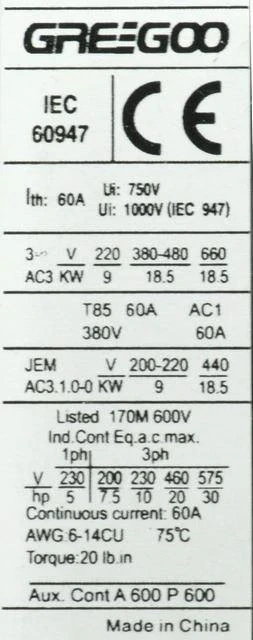

Specyfikacja techniczna

• typ: stycznik
• producent: Gregoo
• model: GLC1-DN3811
• napięcie cewki: 230 V AC
• kategoria AC-3: 38 A / 440 V
• kategoria AC-1: 60 A / 440 V
• układ styków: 3NO + 1NO/NC

Gdzie się sprawdzi

• silniki trójfazowe — załączanie i rozruch
• grzałki i piece — obciążenia rezystancyjne
• rozdzielnice i szafy sterownicze

Kategoria pracy przesądza o doborze: ten sam stycznik przenosi 60 A obciążenia rezystancyjnego, ale tylko 38 A przy silniku, bo prąd rozruchowy silnika obciąża styki wielokrotnie mocniej.
