Zlutuj układ, podłącz baterię 9 V i uruchom naprzemienny efekt stroboskopowy LED

AVT EDU621 to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu układ cyklicznie przełącza dwa pola świetlne złożone z diod LED, tworząc wizualną imitację świateł pojazdu uprzywilejowanego. Projekt sprawdza się jako ćwiczenie lutowania elementów przewlekanych THT, rozpoznawania polaryzacji diod oraz uruchamiania prostego układu elektronicznego.

Najważniejsze w skrócie

• zestaw DIY do samodzielnego lutowania i uruchomienia układu
• efekt imitacji świateł pojazdu uprzywilejowanego
• 2 pola świetlne z diodami LED: czerwone i niebieskie
• 8 diod LED w każdym polu, łącznie 16 diod LED
• naprzemienne, cykliczne przełączanie dwóch pól świetlnych
• zasilanie 9 V DC z baterii 6F22
• bateria nie jest dołączona do zestawu
• wymiary płytki PCB: 125 × 44 mm

Co daje ten projekt?

Montaż układu pozwala przećwiczyć podstawy lutowania, rozpoznawanie elementów elektronicznych, poprawne ustawienie diod LED oraz uruchomienie gotowego obwodu z wyraźnym efektem świetlnym.

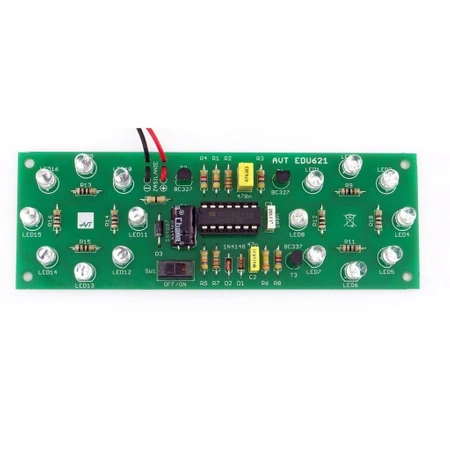

Po zakończeniu pracy powstaje działający stroboskop LED, w którym dwie grupy diod zapalają się naprzemiennie. Efekt jest czytelny od razu po podłączeniu zasilania, dlatego łatwo ocenić poprawność montażu.

Co znajdziesz w zestawie?

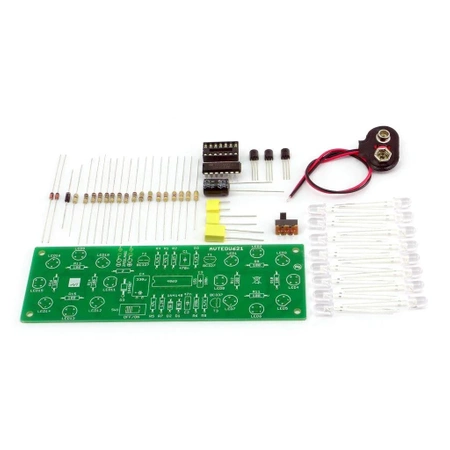

W komplecie znajduje się płytka drukowana PCB, elementy elektroniczne do zlutowania układu, złączka do baterii 9 V oraz instrukcja montażu.

Co dodatkowo będzie potrzebne?

1. Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń.
2. Zasilanie: bateria 9 V typu 6F22.
3. Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka.

Bateria nie jest dołączona do zestawu. Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.

Dla kogo będzie najlepszy?

• dla osób zaczynających naukę lutowania na praktycznym projekcie THT
• dla uczniów i hobbystów poznających podstawowe układy z diodami LED
• dla szkół, pracowni technicznych i organizatorów warsztatów elektroniki
• dla osób szukających prostego zestawu elektronicznego z wyraźnym efektem po montażu
• jako prezent edukacyjny dla początkującego elektronika

Projekt AVT EDU nr 621
Stroboskop policyjny LED THT

Układ wykorzystuje dwa pola świetlne: czerwone i niebieskie. W każdym polu znajduje się 8 diod LED. Cykliczne, naprzemienne włączanie obu grup tworzy efekt świetlny przypominający sygnalizację pojazdu uprzywilejowanego.

Trochę teorii i wskazówki techniczne

THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego są wygodne do nauki lutowania i sprawdzania poprawności montażu.

Diody LED świecą tylko przy poprawnym kierunku przepływu prądu. Podczas montażu trzeba zwrócić uwagę na polaryzację i ułożyć diody zgodnie z oznaczeniami na płytce oraz w instrukcji.

Efekt stroboskopowy powstaje przez szybkie, naprzemienne przełączanie grup diod LED. Dzięki temu dwa nieruchome pola świetlne tworzą dynamiczną animację.

Zasilanie DC oznacza zasilanie prądem stałym. Układ wymaga baterii 9 V typu 6F22, dlatego przed uruchomieniem trzeba podłączyć ją do złączki zgodnie z oznaczeniami biegunów.

Przy montażu elementów oznaczonych polaryzacją należy zachować szczególną uwagę. Dotyczy to między innymi diod LED, diod prostowniczych, kondensatora elektrolitycznego, tranzystorów oraz układu scalonego w podstawce.

Dlaczego warto wybrać AVT EDU621?

Projekt łączy prosty montaż przewlekany, wyraźny efekt świetlny i praktyczne elementy nauki elektroniki: polaryzację diod LED, pracę tranzystorów, zasilanie z baterii 9 V oraz sterowanie dwiema grupami diod. Dzięki temu AVT EDU621 sprawdza się jako konkretny, angażujący zestaw do nauki lutowania i pierwszych ćwiczeń z układami LED.
