Straszak przeraźliwy - zlutowany KIT AVT 731
- Straszak przeraźliwy AVT731 to głośny generator dźwięku powyżej 100 dB z przetwornikiem piezo, do alarmu i odstraszania zwierząt. Wersja C to zlutowany układ do montażu w obudowie lub własnym projekcie.
Straszak przeraźliwy – zlutowany AVT731
Zlutowany układ głośnego generatora dźwięku z podwójną modulacją, do zastosowania jako sygnalizator alarmowy lub odstraszacz.
Głośny generator dźwięku do alarmu i odstraszania
AVT731 to przeraźliwie głośny generator dźwięku z podwójną modulacją. Układ wykorzystuje wysokosprawny przetwornik piezoelektryczny PCA-100 i może pracować jako sygnalizator alarmowy albo odstraszacz zwierząt.
Możliwość doboru charakterystyki dźwięku pozwala eksperymentować z częstotliwością i modulacją sygnału. Wejścia sterujące umożliwiają wyzwalanie układu wysokim albo niskim stanem napięcia, co ułatwia zastosowanie go w prostych systemach alarmowych i automatyce.
Karta techniczna
AVT731
AVT731 to generator dźwięku z podwójną modulacją, przetwornikiem piezoelektrycznym i wejściami sterującymi do wyzwalania sygnału.
| Kod projektu | AVT731 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | generator dźwięku / sygnalizator alarmowy |
| Główne zastosowanie | alarm dźwiękowy, odstraszanie zwierząt |
| Rodzaj dźwięku | modulowany, przerywany sygnał akustyczny |
| Głośność | powyżej 100 dB |
| Przetwornik akustyczny | piezoelektryczny PCA-100 |
| Możliwość doboru dźwięku | tak, przez zmianę charakterystyki generatora |
| Możliwość współpracy z głośnikiem tubowym | tak |
| Wejścia sterujące | H i L, wyzwalanie wysokim lub niskim stanem napięcia |
| Układ generatora | CMOS 4046 |
| Układ sterujący | 4093 |
| Zasilanie nominalne | 9 V |
| Zakres zasilania | 5–15 V |
| Wymiary płytki PCB | 37×72 mm |
Wersja

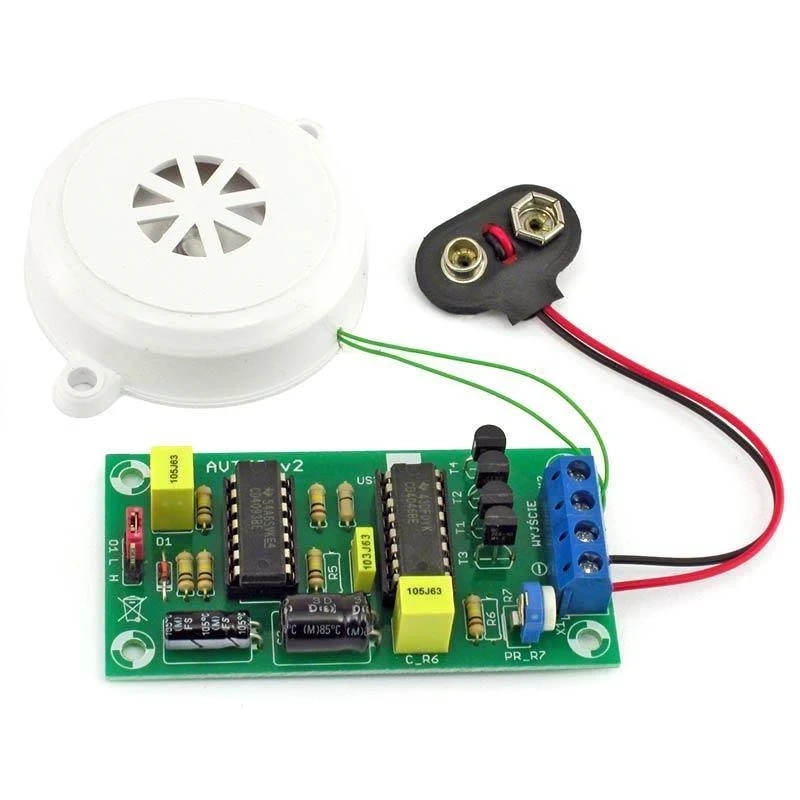

AVT731 C – zlutowany układ. Wersja zawiera zmontowany straszak przeznaczony do montażu w obudowie lub własnym projekcie.
Notes
Aby włączyć syrenę, należy zewrzeć punkty L–O1, a podczas pracy ustawić potencjometr R7 tak, aby uzyskać możliwie dokuczliwy dźwięk.
Układ ma wejścia sterujące H i L. Podanie stanu wysokiego na wejście H albo zwarcie wejścia L do masy włącza alarm.
Ze względu na głośność powyżej 100 dB nie należy uruchamiać układu blisko ucha. Dźwięk o takim poziomie może uszkodzić słuch.
Uwaga: układ wytwarza dźwięk o głośności powyżej 100 dB.
Uruchamianie urządzenia blisko ucha może doprowadzić do uszkodzenia słuchu.
Najczęściej zadawane pytania
AVT731 C to zlutowany układ straszaka. Wymaga poprawnego podłączenia zasilania oraz montażu w obudowie lub własnym projekcie.
Nie. Wersja C jest zlutowanym układem, ale nadal wymaga poprawnego podłączenia i zabezpieczenia w miejscu montażu.
Układ może pracować jako sygnalizator alarmowy oraz jako odstraszacz zwierząt. Umożliwia także eksperymenty z charakterystyką dźwięku.
Układ z przetwornikiem piezo PCA-100 wytwarza dźwięk o głośności powyżej 100 dB.
Dokumentacja podaje zasilanie nominalne 9 V oraz zakres 5–15 V.
Do dyspozycji są wejścia sterujące H i L. Alarm można wyzwolić wysokim albo niskim stanem napięcia.
Tak. Dźwięk powyżej 100 dB może uszkodzić słuch, dlatego nie należy uruchamiać układu blisko ucha.
