Straszak przeraźliwy - PCB do projektu AVT 731
- Straszak przeraźliwy AVT731 to głośny generator dźwięku powyżej 100 dB z przetwornikiem piezo, do alarmu i odstraszania zwierząt. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

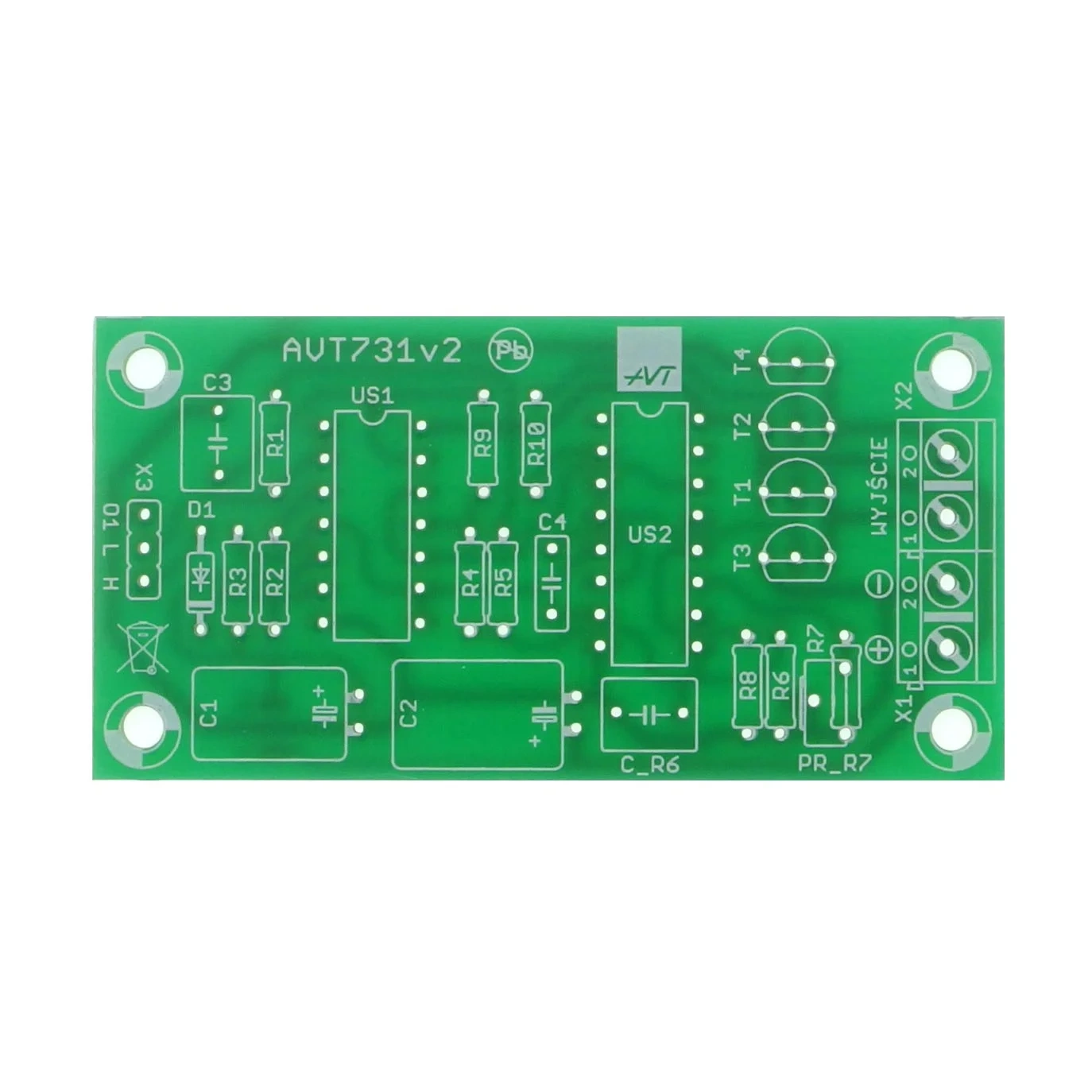

Straszak przeraźliwy – płytka PCB do projektu AVT731
Płytka drukowana do budowy głośnego generatora dźwięku z podwójną modulacją, do zastosowania jako sygnalizator alarmowy lub odstraszacz.
Głośny generator dźwięku do alarmu i odstraszania
AVT731 pozwala zbudować przeraźliwie głośny generator dźwięku z podwójną modulacją. Układ wykorzystuje przetwornik piezoelektryczny PCA-100 i może pracować jako sygnalizator alarmowy albo odstraszacz zwierząt.
Możliwość doboru charakterystyki dźwięku pozwala eksperymentować z częstotliwością i modulacją sygnału. Wejścia sterujące umożliwiają wyzwalanie układu wysokim albo niskim stanem napięcia, co ułatwia zastosowanie go w prostych systemach alarmowych i automatyce.
Karta techniczna
AVT731
AVT731 to generator dźwięku z podwójną modulacją, przetwornikiem piezoelektrycznym i wejściami sterującymi do wyzwalania sygnału.
| Kod projektu | AVT731 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | generator dźwięku / sygnalizator alarmowy |
| Główne zastosowanie | alarm dźwiękowy, odstraszanie zwierząt |
| Rodzaj dźwięku | modulowany, przerywany sygnał akustyczny |
| Głośność | powyżej 100 dB |
| Przetwornik akustyczny | piezoelektryczny PCA-100 |
| Możliwość doboru dźwięku | tak, przez zmianę charakterystyki generatora |
| Możliwość współpracy z głośnikiem tubowym | tak |
| Wejścia sterujące | H i L, wyzwalanie wysokim lub niskim stanem napięcia |
| Układ generatora | CMOS 4046 |
| Układ sterujący | 4093 |
| Zasilanie | 4,5–18 V, bateria lub zasilacz |
| Wymiary płytki PCB | 37×72 mm |
Wersja
AVT731 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R4, R8, R9: 100 kΩ
- R5, R6: nie montować
- R7: potencjometr montażowy 100 kΩ
- R10: 0 Ω / zwora
- C1: 10 µF
- C2: 470 µF
- C3, C_R6: 1 µF
- C4: 10 nF
- D1: 1N4148
- T1, T2: BC338 / BC337
- T3, T4: BC328 / BC327
- US1: 4093
- US2: 4046
- Piezo PCA-100
- X1, X2: złącze śrubowe 2-pin
- X3: goldpin 2×3 pin + jumper
- Złączka do baterii 6F22
Notes
Układ z poprawnie wlutowanymi elementami pracuje od razu po podłączeniu zasilania. Aby włączyć syrenę, należy zewrzeć punkty L–O1, a podczas pracy ustawić potencjometr R7 tak, aby uzyskać możliwie dokuczliwy dźwięk.
Układ ma wejścia sterujące H i L. Podanie stanu wysokiego na wejście H albo zwarcie wejścia L do masy włącza alarm.
Ze względu na głośność powyżej 100 dB nie należy uruchamiać układu blisko ucha. Dźwięk o takim poziomie może uszkodzić słuch.
Uwaga: układ wytwarza dźwięk o głośności powyżej 100 dB.
Uruchamianie urządzenia blisko ucha może doprowadzić do uszkodzenia słuchu.
Najczęściej zadawane pytania
AVT731 A zawiera płytkę PCB do projektu straszaka. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Układ może pracować jako sygnalizator alarmowy oraz jako odstraszacz zwierząt. Umożliwia także eksperymenty z charakterystyką dźwięku.
Układ z przetwornikiem piezo PCA-100 wytwarza dźwięk o głośności powyżej 100 dB.
Układ może być zasilany z baterii albo zasilacza. Aktualna karta produktu podaje zakres zasilania 4,5–18 V.
Do dyspozycji są wejścia sterujące H i L. Alarm można wyzwolić wysokim albo niskim stanem napięcia.
Tak. Dźwięk powyżej 100 dB może uszkodzić słuch, dlatego nie należy uruchamiać układu blisko ucha.
