Strach na krety - generator dźwięku 300 Hz - zlutowany KIT AVT 2139
- Zlutowany generator dźwięku do odstraszania kretów, z cyklicznym sygnałem ok. 300 Hz. AVT2139 C to układ do zabezpieczenia i montażu w obudowie.
Strach na krety - generator dźwięku 300 Hz - zlutowany AVT2139
Zlutowany układ generatora dźwięku do integracji z głośnikiem, zasilaniem bateryjnym i szczelną obudową ogrodową.
Zlutowany generator tonu do odstraszania kretów

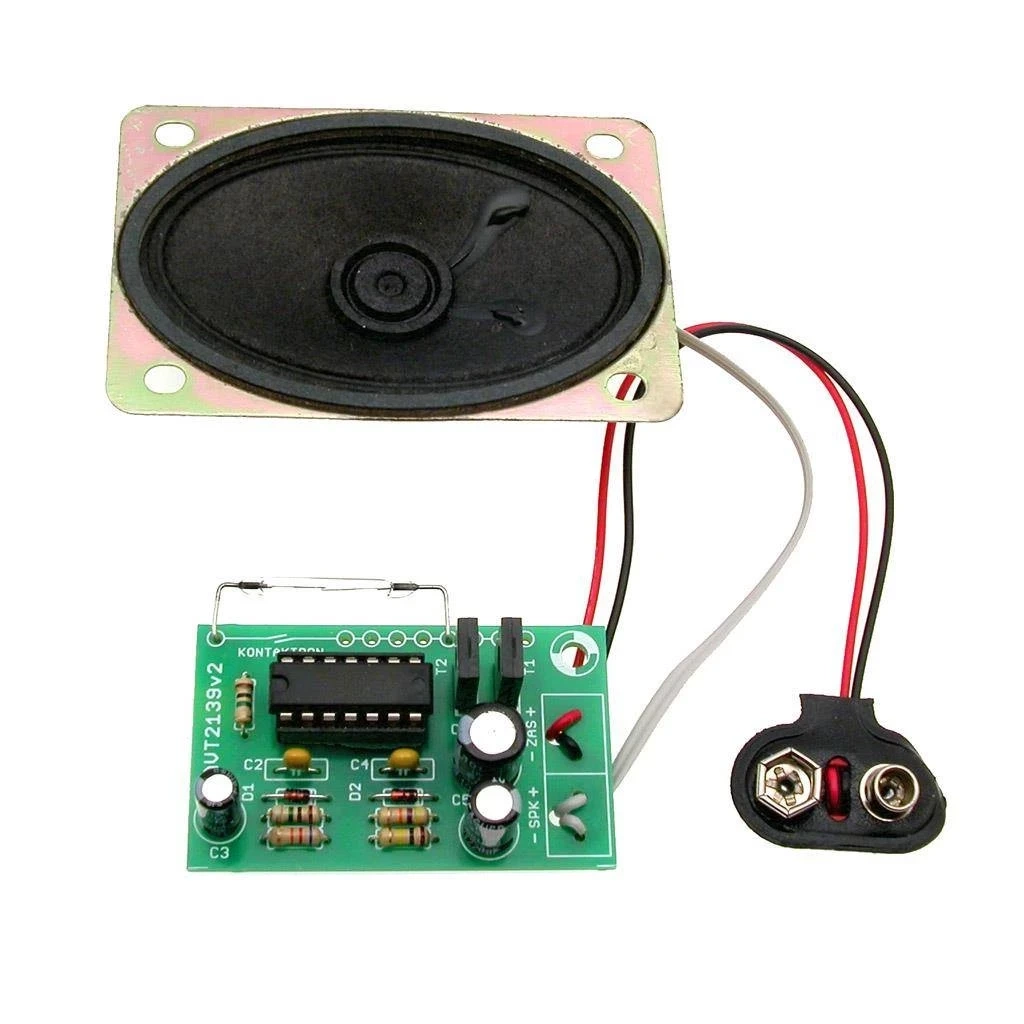

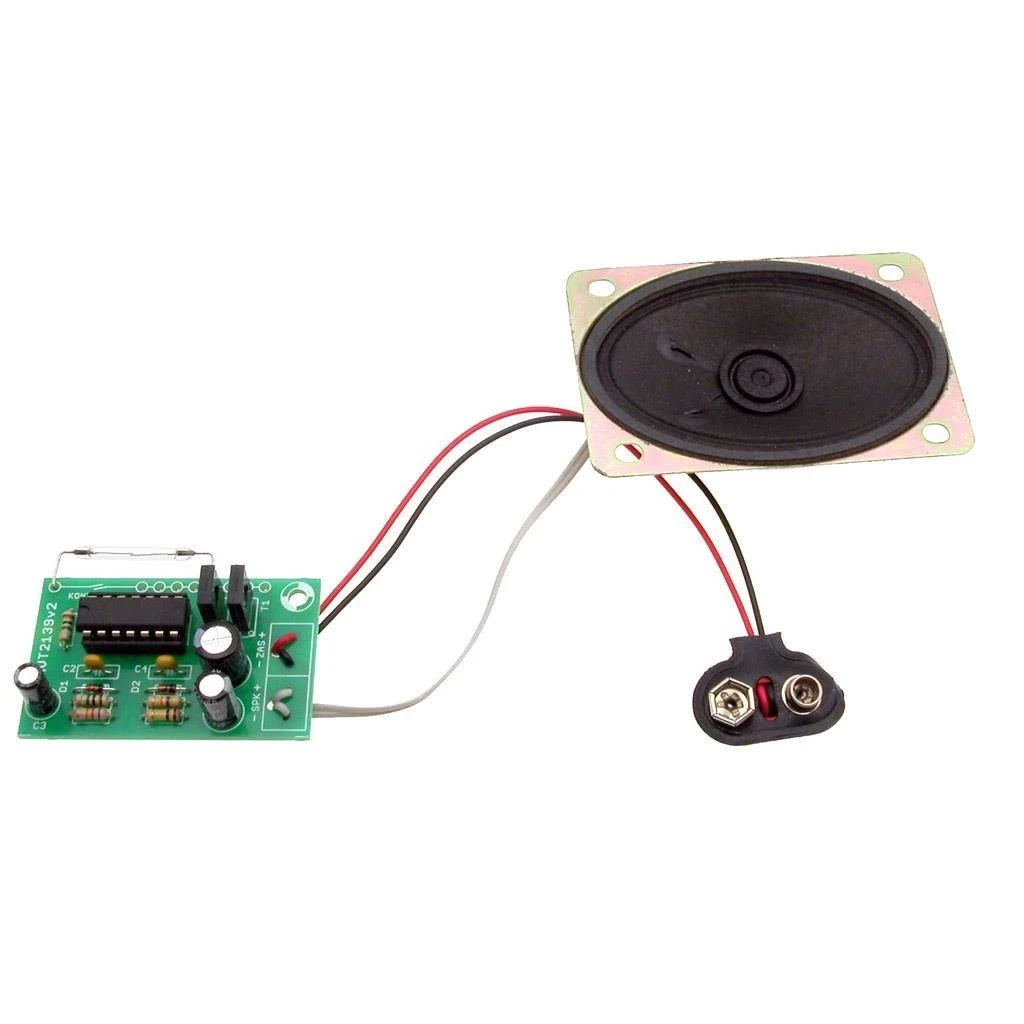

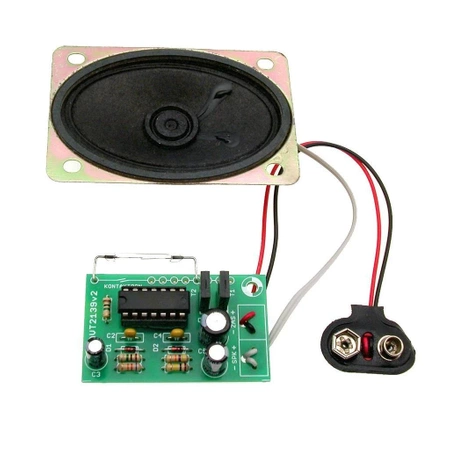

AVT2139 C to zlutowany układ stracha na krety, który okresowo uruchamia głośnik i emituje dźwięk o częstotliwości około 300 Hz. Sygnał trwa około 2 sekundy i powtarza się co około 30 sekund.
Moduł można zasilić baterią 9 V albo innym źródłem napięcia 5-16 V. Kontaktron pozwala włączać urządzenie magnesem bez mechanicznego przełącznika wystającego poza obudowę. AVT2139 C – zlutowany układ. Wersja zawiera zmontowany generator dźwięku przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Karta techniczna
AVT2139
Zlutowany bateryjny generator dźwięku z cykliczną emisją tonu do zastosowania jako ogrodowy strach na krety.
| Kod projektu | AVT2139 |
| Wersja | C – zlutowany układ |
| Funkcja | generator dźwięku odstraszającego krety |
| Ton dźwięku | ok. 300 Hz |
| Czas trwania dźwięku | ok. 2 s |
| Przerwa między dźwiękami | ok. 30 s |
| Zasilanie typowe | bateria 9 V 6F22, brak w zestawie |
| Zakres zasilania | 5-16 V |
| Głośnik | 8-16 Ω, min. 1 W |
| Włączanie | kontaktron uruchamiany magnesem |
| Układ scalony | CMOS 4093 |
| Płytka PCB | 30×60 mm |
Wersja
AVT2139 C – zlutowany układ. Wersja zawiera zmontowany generator dźwięku przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes
Obudowa, magnes i bateria nie wchodzą w skład zestawu AVT2139.
Układ przeznaczony do użycia w ogrodzie wymaga szczelnej obudowy chroniącej płytkę, głośnik i baterię przed deszczem oraz rosą.
Głośność zależy od zastosowanego głośnika, napięcia zasilania i wydajności prądowej źródła zasilania.
Wersja C nie jest kompletnym urządzeniem ogrodowym. Wymaga głośnika, źródła zasilania, szczelnej obudowy i montażu w docelowym miejscu.
Uwaga: układ przeznaczony jest do pracy bateryjnej lub z niskim napięciem 5-16 V. Przy użyciu na zewnątrz konieczna jest szczelna obudowa chroniąca elektronikę, głośnik i baterię przed wilgocią.
Najczęściej zadawane pytania
AVT2139 C to zlutowany układ generatora dźwięku przeznaczony do zabezpieczenia i integracji w obudowie ogrodowej.
Nie. To zlutowany układ do integracji. Wymaga głośnika, zasilania, obudowy, magnesu i zabezpieczenia przed wilgocią.
Co około 30 sekund, przez około 2 sekundy.
Typowo baterią 9 V 6F22, ale układ może pracować w zakresie 5-16 V.
Obudowa metalowa może utrudnić działanie kontaktronu uruchamianego magnesem. Lepsza będzie szczelna obudowa z tworzywa sztucznego.
