Strach na krety - generator dźwięku 300 Hz - PCB do projektu AVT 2139
- Generator dźwięku do ogrodu emituje cykliczny sygnał 300 Hz co około 30 sekund. Wersja A zawiera PCB do AVT2139; elementy kompletujesz osobno.

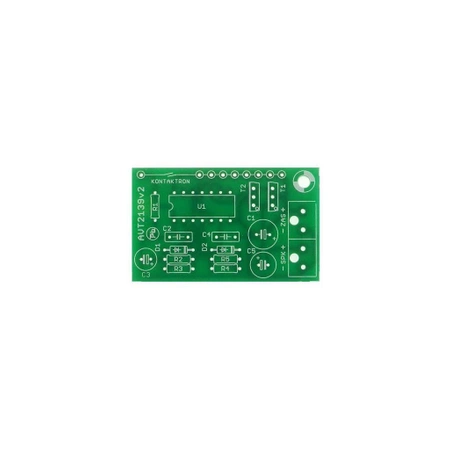

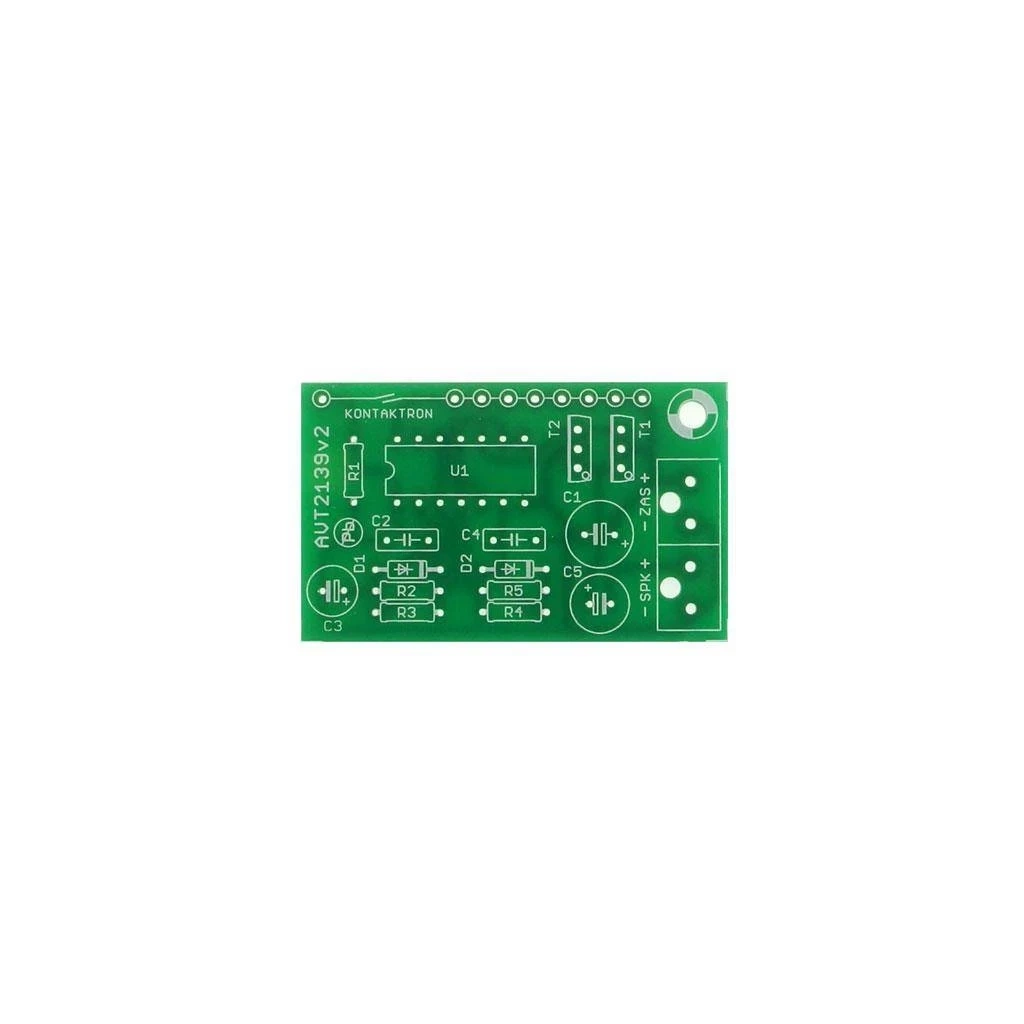

Strach na krety - generator dźwięku 300 Hz - płytka PCB do AVT2139
Płytka PCB do wykonania bateryjnego generatora dźwięku, który cyklicznie emituje sygnał odstraszający krety.
Cykliczny sygnał dźwiękowy do pracy w ogrodzie
AVT2139 pozwala wykonać prosty generator tonu z głośnikiem, który co około 30 sekund emituje dźwięk trwający około 2 sekundy. Sygnał ma częstotliwość orientacyjnie około 300 Hz i ma działać drażniąco na krety przebywające w pobliżu urządzenia.
Układ może być zasilany baterią 9 V 6F22 albo innym źródłem napięcia z zakresu 5-16 V. W projekcie przewidziano kontaktron jako wygodny włącznik uruchamiany magnesem, co pomaga zachować szczelność obudowy. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno.
Karta techniczna
AVT2139
Bateryjny generator dźwięku z cykliczną emisją tonu do zastosowania jako ogrodowy strach na krety.
| Kod projektu | AVT2139 |
| Wersja | A – płytka PCB |
| Funkcja | generator dźwięku odstraszającego krety |
| Ton dźwięku | ok. 300 Hz |
| Czas trwania dźwięku | ok. 2 s |
| Przerwa między dźwiękami | ok. 30 s |
| Zasilanie typowe | bateria 9 V 6F22, brak w zestawie |
| Zakres zasilania | 5-16 V |
| Głośnik | 8-16 Ω, min. 1 W |
| Włączanie | kontaktron uruchamiany magnesem |
| Układ scalony | CMOS 4093 |
| Płytka PCB | 30×60 mm |
Wersja
AVT2139 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 1 MΩ
- R3: 62 kΩ lub 47-68 kΩ
- R4: 100 kΩ
- R5: 47 kΩ
- C1: 470 µF
- C2: 100 nF
- C3: 47 µF
- C4: 47 nF
- C5: 220 µF
- D1, D2: 1N4148 lub podobne
- U1: CMOS 4093
- T1: BD135, BD137, BD139 lub podobny
- T2: BD136, BD138, BD140 lub podobny
- S1: styk kontaktronowy
- głośnik 8-16 Ω, min. 1 W
- złączka baterii 9 V
Notes
Obudowa i magnes nie wchodzą w skład zestawu AVT2139.
Urządzenie pracujące w ogrodzie musi być zabezpieczone przed deszczem, rosą i wilgocią, szczególnie w okolicy głośnika, baterii oraz płytki PCB.
Kontaktron można wygodnie stosować w szczelnej obudowie z tworzywa sztucznego; obudowa metalowa może osłabić działanie magnesu.
Po zmontowaniu i sprawdzeniu układu można pokryć płytkę lakierem ochronnym do elektroniki, aby poprawić odporność na wilgoć.
Uwaga: układ przeznaczony jest do pracy bateryjnej lub z niskim napięciem 5-16 V. Przy użyciu na zewnątrz konieczna jest szczelna obudowa chroniąca elektronikę, głośnik i baterię przed wilgocią.
Najczęściej zadawane pytania
AVT2139 A zawiera samą płytkę PCB. Elementy elektroniczne, głośnik, złączkę baterii, kontaktron, bateria, obudowa i magnes są osobno.
Co około 30 sekund, przez około 2 sekundy.
Typowo baterią 9 V 6F22, ale układ może pracować w zakresie 5-16 V.
Nie. Obudowa i magnes nie wchodzą w skład zestawu AVT2139.
Tak, ale tylko po zabezpieczeniu w szczelnej obudowie chroniącej elektronikę, głośnik i baterię przed wilgocią.
