Co zawiera wersja AVT2139 B?
AVT2139 B to KIT DIY z PCB i podzespołami do zlutowania generatora dźwięku. Obudowa, magnes i bateria nie są częścią zestawu.

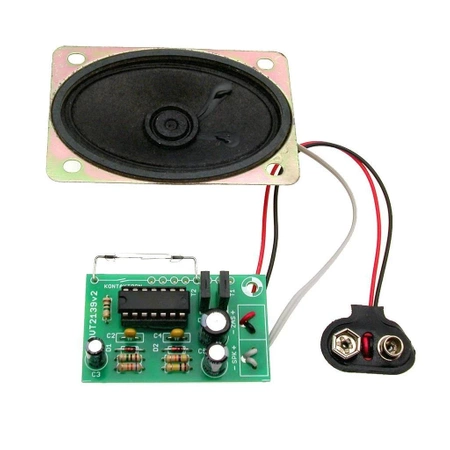

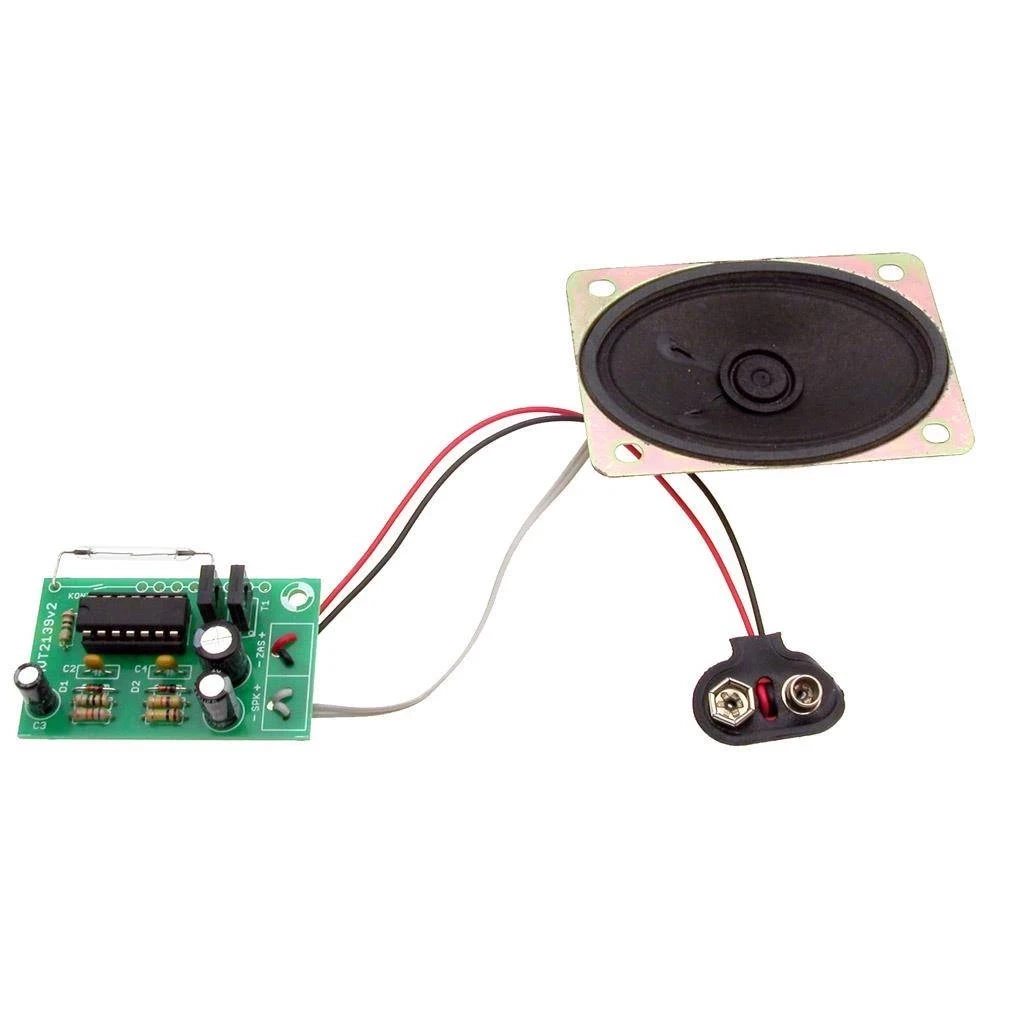

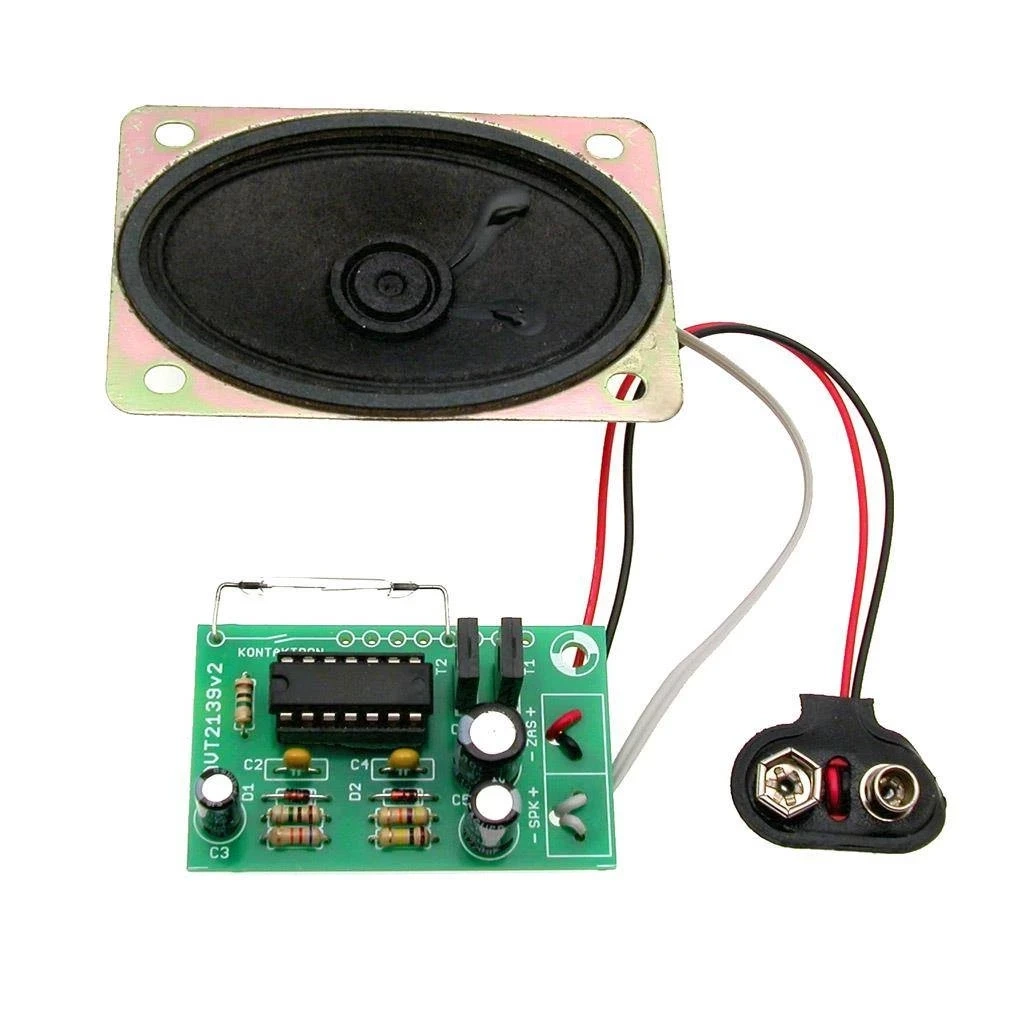

Strach na krety - generator dźwięku 300 Hz - KIT AVT 2139
- Strach na krety z generatorem tonu, głośnikiem i kontaktronowym włączaniem magnesem. AVT2139 B to KIT DIY z PCB i elementami do lutowania.
Strach na krety - generator dźwięku 300 Hz - KIT DIY AVT2139
KIT DIY bateryjnego generatora tonu, który co około 30 sekund emituje dźwięk odstraszający krety.
Prosty generator dźwięku do pracy w ogrodzie
AVT2139 pozwala zbudować stracha na krety opartego na cyklicznym generatorze tonu. Układ co około 30 sekund uruchamia głośnik na około 2 sekundy, emitując dźwięk o orientacyjnej częstotliwości 300 Hz.
Konstrukcja jest prosta, bateryjna i nie wymaga regulacji po zmontowaniu. Kontaktron uruchamiany magnesem ogranicza potrzebę wyprowadzania mechanicznego przełącznika na zewnątrz obudowy, co jest ważne przy pracy w ogrodzie. AVT2139 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania generatora dźwięku.
Cykliczna praca około 2 s dźwięku i około 30 s przerwy
5-16 V praca z baterii 9 V, akumulatora lub innego źródła niskiego napięcia
PCB 30×60 mm niewielka płytka do zabudowy z baterią i głośnikiem
Skala trudności
1/6
Szacowany czas montażu
30 min
Karta techniczna
AVT2139
Bateryjny generator dźwięku z cykliczną emisją tonu do zastosowania jako ogrodowy strach na krety.
| Kod projektu | AVT2139 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | generator dźwięku odstraszającego krety |
| Ton dźwięku | ok. 300 Hz |
| Czas trwania dźwięku | ok. 2 s |
| Przerwa między dźwiękami | ok. 30 s |
| Zasilanie typowe | bateria 9 V 6F22, brak w zestawie |
| Zakres zasilania | 5-16 V |
| Głośnik | 8-16 Ω, min. 1 W |
| Włączanie | kontaktron uruchamiany magnesem |
| Układ scalony | CMOS 4093 |

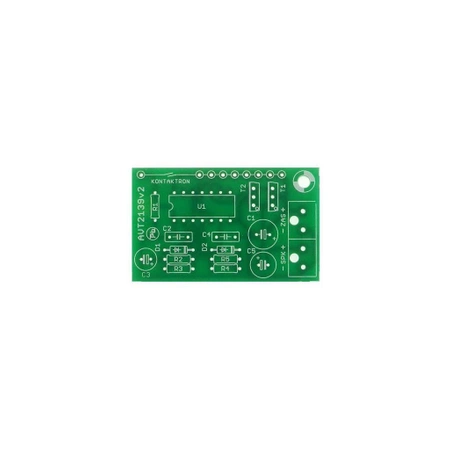

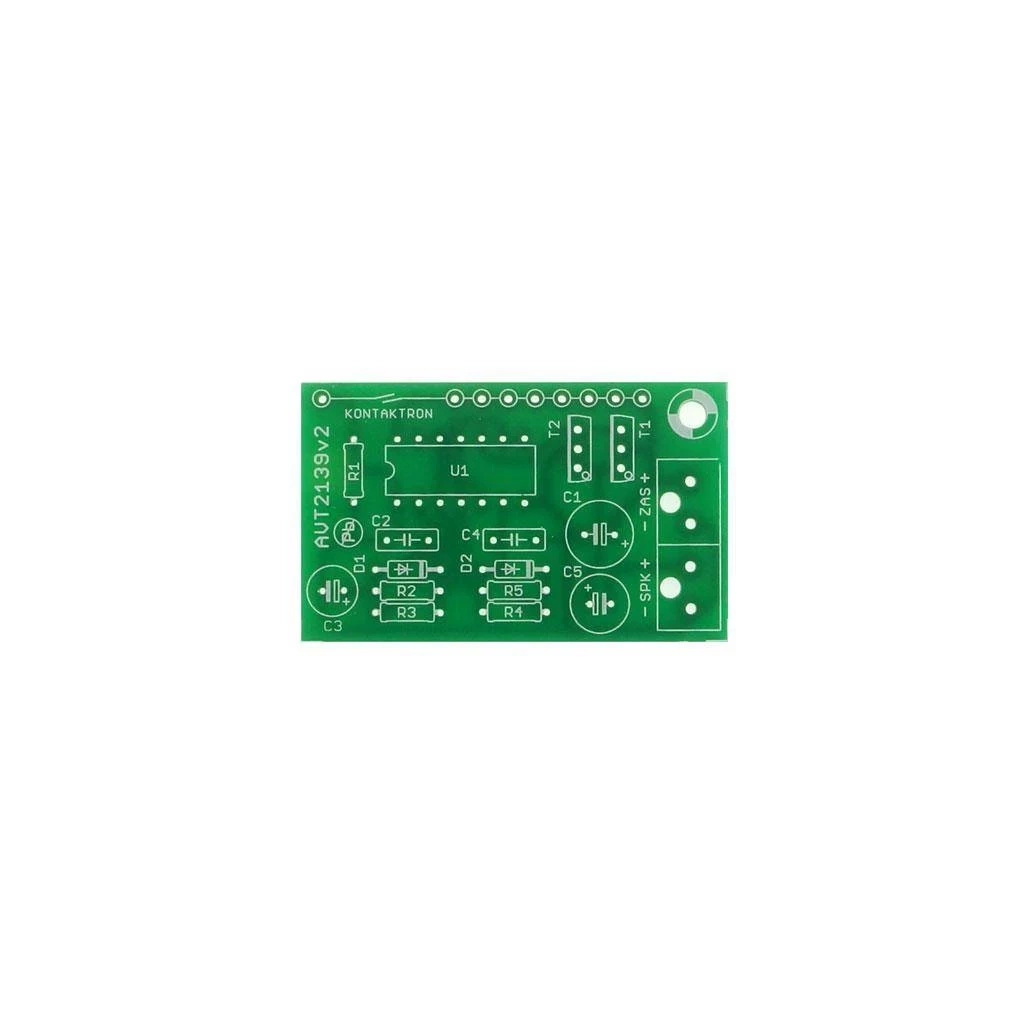

| Płytka PCB | 30×60 mm |
Wersja
AVT2139 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania generatora dźwięku.
Notes
Obudowa i magnes nie wchodzą w skład zestawu AVT2139.
Układ nie wymaga regulacji po montażu; po zlutowaniu ze sprawnych elementów powinien pracować po podłączeniu zasilania, głośnika i kontaktronu.
Głośność zależy od zastosowanego głośnika, napięcia zasilania oraz wydajności prądowej baterii lub akumulatora.
Przy zasilaniu 12 V moc wyjściowa przekracza 2 W, dlatego trzeba zastosować odpowiednio większy głośnik.
Uwaga: układ przeznaczony jest do pracy bateryjnej lub z niskim napięciem 5-16 V. Przy użyciu na zewnątrz konieczna jest szczelna obudowa chroniąca elektronikę, głośnik i baterię przed wilgocią.
Najczęściej zadawane pytania
Jak często układ emituje dźwięk?
Co około 30 sekund, przez około 2 sekundy.
Jak zasilić układ?
Typowo baterią 9 V 6F22, ale układ może pracować w zakresie 5-16 V.
Czy układ wymaga uruchamiania?
Nie. Po poprawnym montażu ze sprawnych elementów powinien pracować po podłączeniu zasilania.
Czy urządzenie może pracować na zewnątrz?
Tak, ale tylko po zabezpieczeniu w szczelnej obudowie chroniącej elektronikę, głośnik i baterię przed wilgocią.
