Strach na komary - zlutowany KIT AVT 1012
- Strach na komary AVT1012 z generatorem 16–22 kHz i przetwornikiem piezo, zasilany baterią 9 V. Wersja C to zlutowany układ do montażu w obudowie lub własnym projekcie.

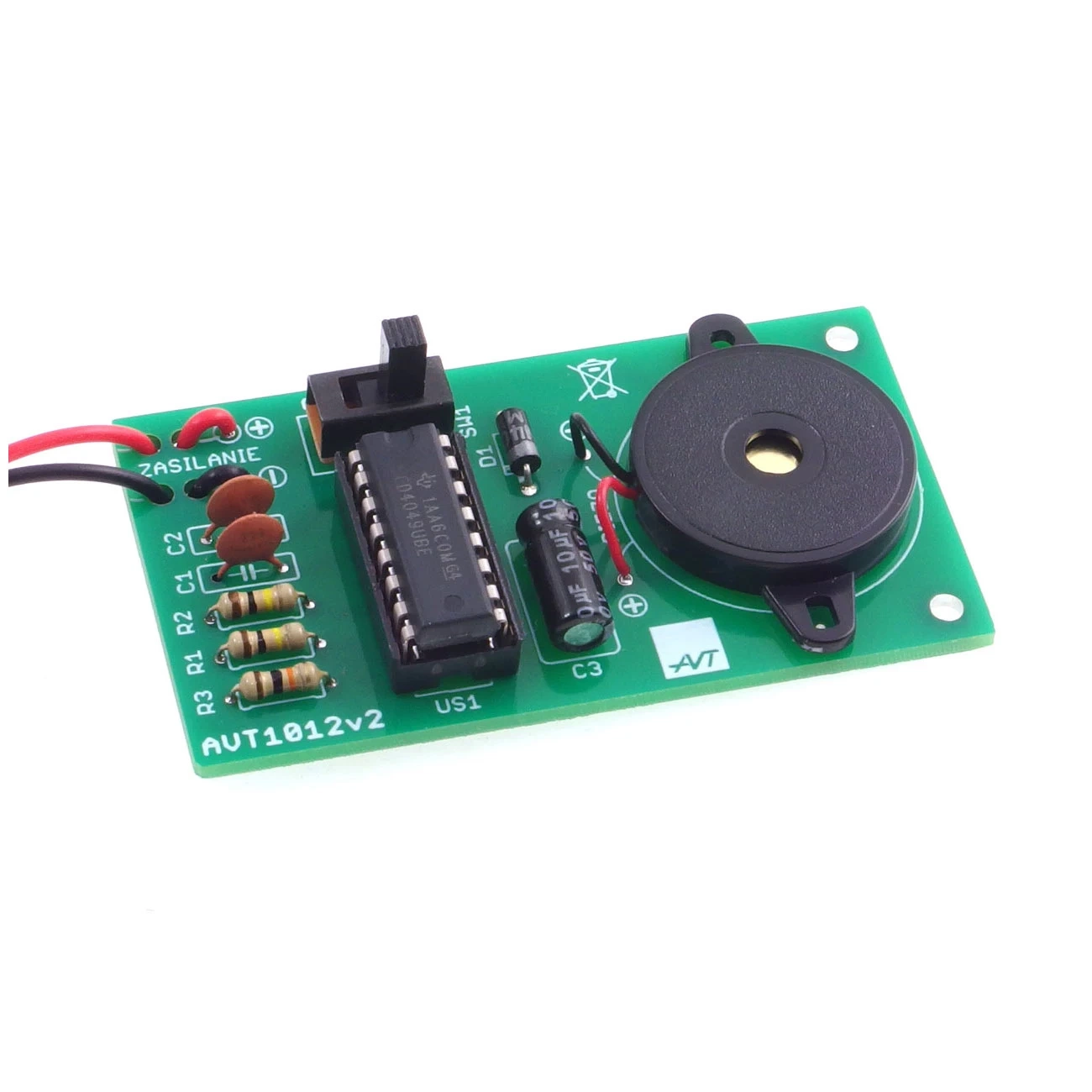

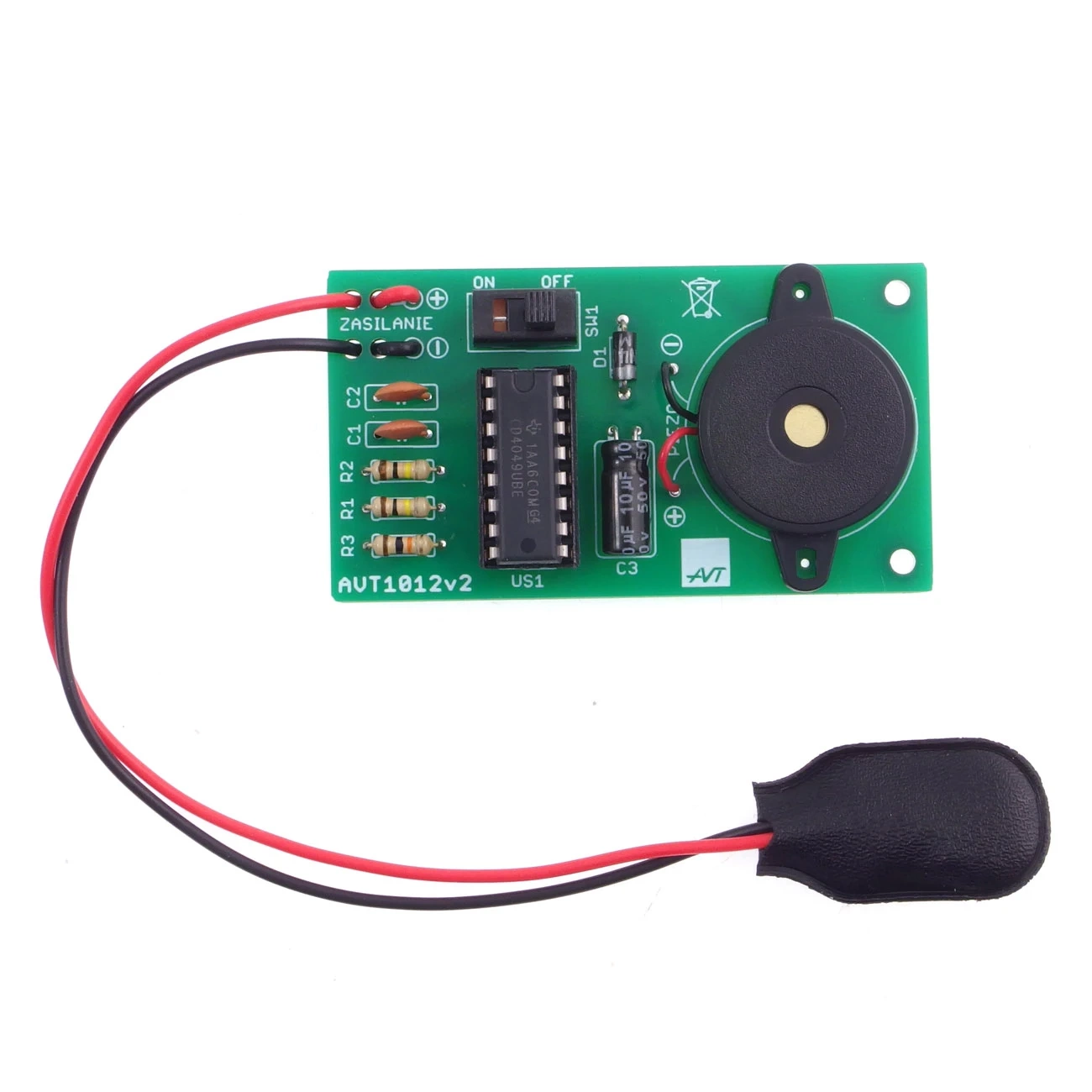

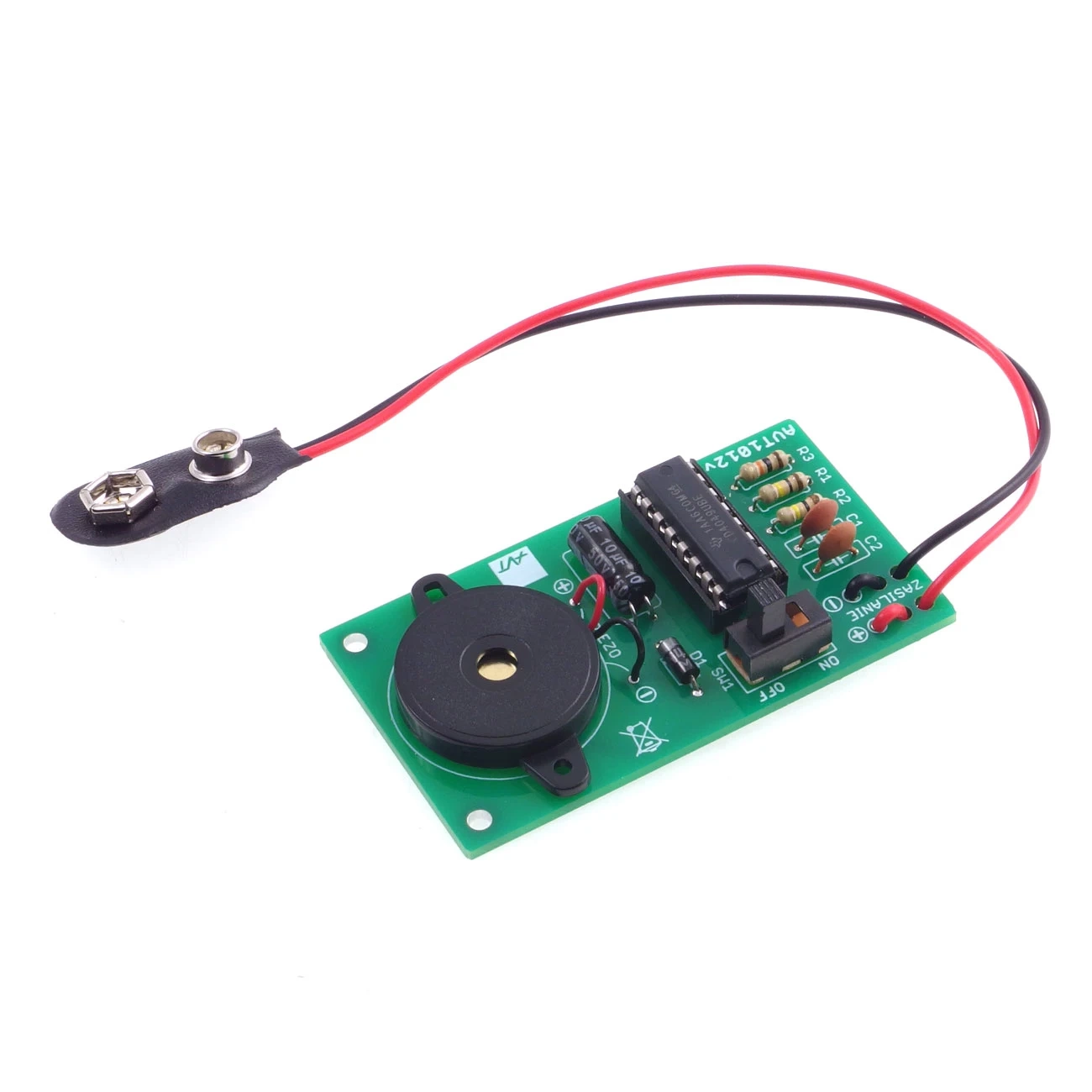

Strach na komary – zlutowany AVT1012
Zlutowany układ dźwiękowego odstraszacza komarów z generatorem sygnału 16–22 kHz, przeznaczony do poprawnego podłączenia i użycia z zasilaniem 9–18 VDC.
Dźwiękowy odstraszacz komarów w wersji zlutowanej
Projekt AVT1012 to prosty generator sygnału akustycznego o częstotliwości z zakresu 16–22 kHz. Układ wykorzystuje przetwornik piezoelektryczny i cechuje się małym poborem prądu, dzięki czemu może pracować z zasilaniem bateryjnym.
Działanie polega na emisji sygnału o wysokiej częstotliwości. Skuteczność odstraszania zależy od wrażliwości miejscowego gatunku komarów.
Karta techniczna
AVT1012
AVT1012 to prosty generator sygnału 16–22 kHz z przetwornikiem piezoelektrycznym, przeznaczony do wykonania dźwiękowego odstraszacza komarów.
| Kod projektu | AVT1012 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | dźwiękowy odstraszacz komarów |
| Zasada działania | generator sygnału akustycznego |
| Zakres częstotliwości | 16–22 kHz |
| Przetwornik akustyczny | piezoelektryczny |
| Układ scalony | 4049 |
| Zasilanie | 9–18 VDC |
| Zasilanie przykładowe | 1× bateria 9 V 6F22 / 6LR61 |
| Bateria w zestawie | nie |
| Pobór prądu | mały, długi czas pracy |
| Uruchomienie | bez regulacji |

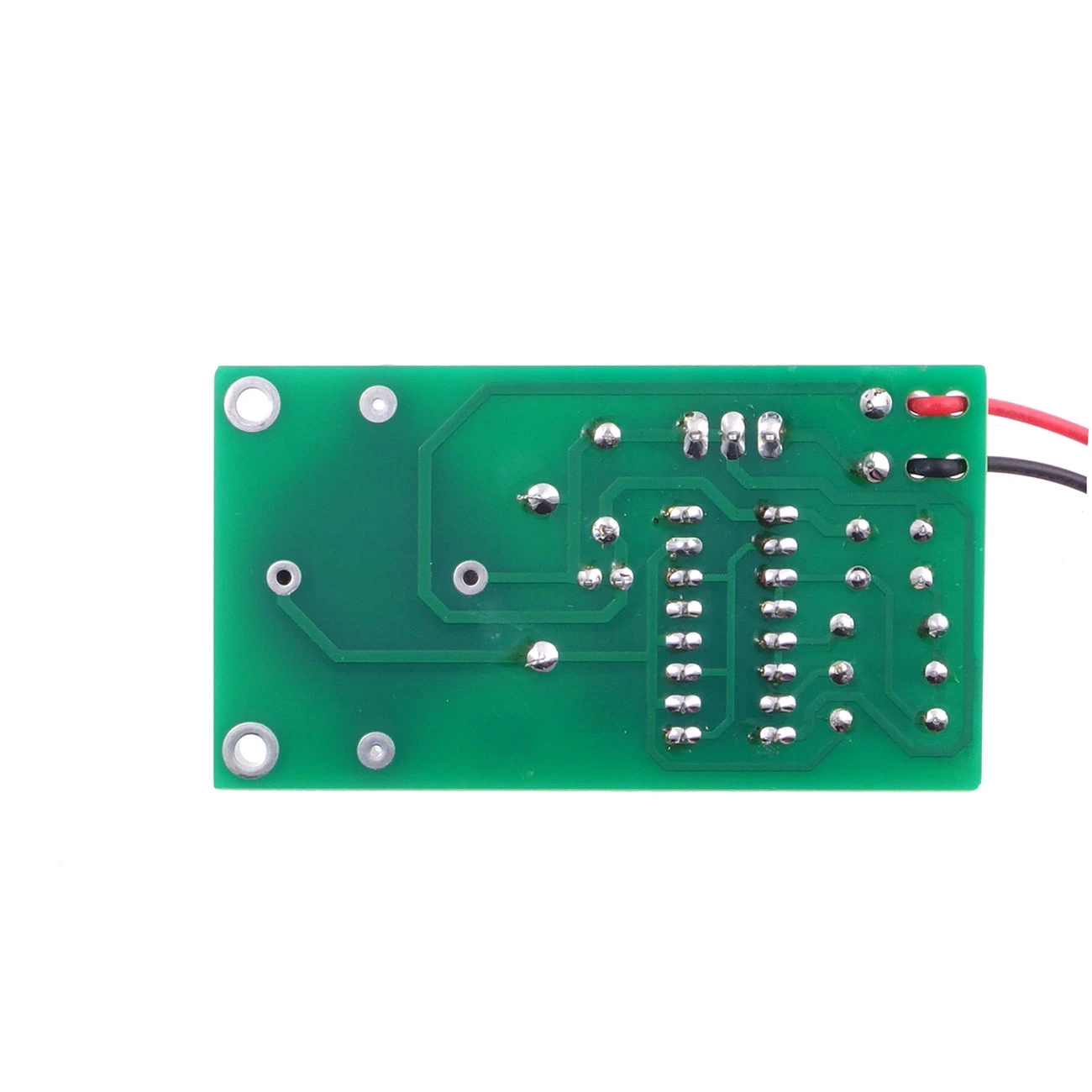

| Wymiary płytki PCB | 62×34 mm |
Wersja
AVT1012 C – zlutowany układ. Wersja zawiera zmontowany odstraszacz przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie lub docelowym miejscu pracy.
Notatnik
Układ nie wymaga regulacji po poprawnym podłączeniu. W zastosowaniach narażonych na wilgoć warto zabezpieczyć płytkę wodoodpornym lakierem izolacyjnym.
Generator można włączać na kilkanaście sekund co 1–2 minuty. Przy dłuższym stosowaniu można dobudować prosty timer sterujący czasem włączenia i wyłączenia.
Najczęściej zadawane pytania
AVT1012 C to zlutowany układ odstraszacza komarów. Wymaga poprawnego podłączenia zasilania oraz zabezpieczenia w docelowym miejscu pracy.
Nie. Wersja C jest zlutowanym układem, ale nadal wymaga poprawnego podłączenia zasilania i zabezpieczenia.
Nie. Układ działa bez konieczności regulacji.
Nie. Bateria 9 V 6F22 / 6LR61 nie jest częścią zestawu i trzeba ją dokupić osobno.
Układ generuje sygnał o częstotliwości z zakresu 16–22 kHz.
Nie. Skuteczność działania zależy od wrażliwości miejscowego gatunku komarów.
