Strach na komary - PCB do projektu AVT 1012

zoom

Strach na komary - PCB do projektu AVT 1012

Name: Strach na komary - PCB do projektu AVT 1012
Brand: AVT Kits
SKU: AVT1012
Price: 11.0 PLN
Availability: InStock
Rating: 5.0 (1 reviews)

5.00/5.00opinie: 1

Strach na komary AVT1012 z generatorem 16–22 kHz i przetwornikiem piezo, zasilany baterią 9 V. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

Wersja

Rozmiar

uniwersalny

Dostępny

11,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1012 A

Marka:

AVT Kits

EAN:

5903890028299

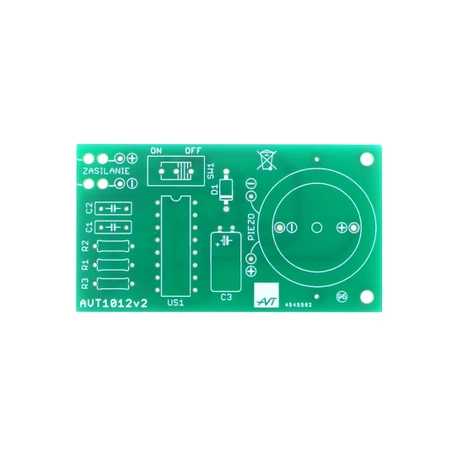

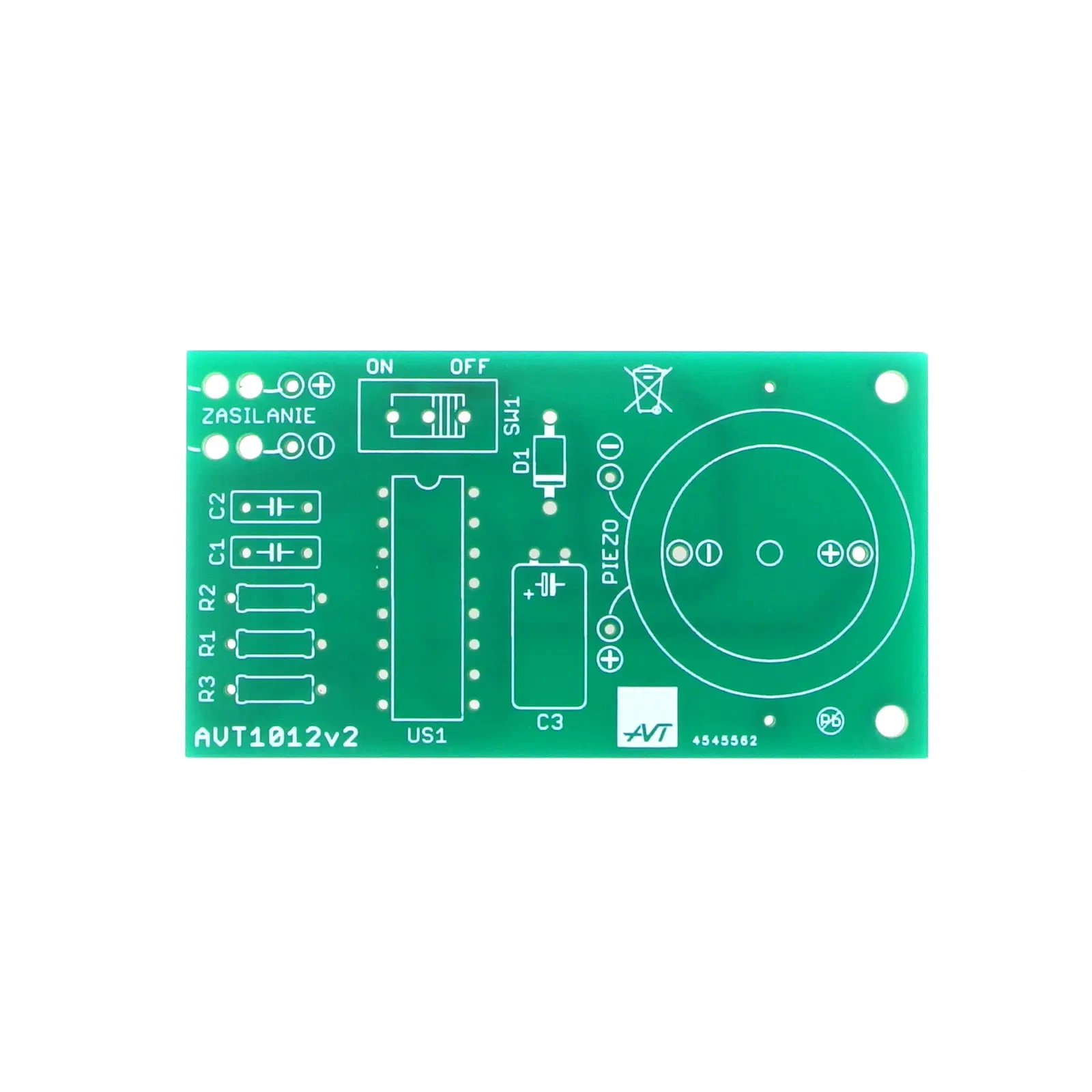

Strach na komary – płytka PCB do projektu AVT1012

Płytka drukowana do wykonania prostego dźwiękowego odstraszacza komarów z generatorem sygnału 16–22 kHz.

Dźwiękowy odstraszacz komarów do samodzielnego wykonania

Projekt AVT1012 umożliwia wykonanie prostego generatora sygnału akustycznego o częstotliwości z zakresu 16–22 kHz. Układ wykorzystuje przetwornik piezoelektryczny i ma mały pobór prądu, dzięki czemu może pracować z zasilaniem bateryjnym.

Działanie polega na emisji sygnału o wysokiej częstotliwości. Skuteczność odstraszania zależy od wrażliwości miejscowego gatunku komarów, dlatego efekt może różnić się w zależności od miejsca użycia.

Generator 16–22 kHz Sygnał o wysokiej częstotliwości emitowany przez przetwornik piezoelektryczny

Mały pobór prądu Układ może pracować z baterią 9 V lub innym źródłem 9–18 VDC

Płytka PCB 62×34 mm Wersja A pozwala samodzielnie skompletować elementy projektu

Skala trudności 1/6

Szacowany czas montażu 30 min

Karta techniczna
AVT1012

AVT1012 to prosty generator sygnału 16–22 kHz z przetwornikiem piezoelektrycznym, przeznaczony do wykonania dźwiękowego odstraszacza komarów.

Kod projektu	AVT1012
Wersja	A – płytka drukowana PCB
Typ układu	dźwiękowy odstraszacz komarów
Zasada działania	generator sygnału akustycznego
Zakres częstotliwości	16–22 kHz
Przetwornik akustyczny	piezoelektryczny
Układ scalony	4049
Zasilanie	9–18 VDC
Zasilanie przykładowe	1× bateria 9 V 6F22 / 6LR61
Bateria w zestawie	nie
Pobór prądu	mały, długi czas pracy
Uruchomienie po montażu	bez regulacji
Wymiary płytki PCB	62×34 mm

Pobierz dokumentację PDF

Wersja

AVT1012 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R1, R2: 100 kΩ
R3: 10 kΩ
C1: 220 pF
C2: 100 nF
C3: 10 µF / 25 V
D1: 1N4007
US1: 4049
GL1: przetwornik piezo HF
SW1: włącznik
Złączka do baterii 6F22

Notatnik

Układ nie wymaga regulacji po poprawnym zmontowaniu. Po zlutowaniu warto zabezpieczyć płytkę wodoodpornym lakierem izolacyjnym, aby ograniczyć wpływ wilgoci.

Generator można włączać na kilkanaście sekund co 1–2 minuty. Przy dłuższym stosowaniu można dobudować prosty timer sterujący czasem włączenia i wyłączenia.
