Sterownik zgrzewarki oporowej - KIT AVT 5553

Odkryj praktyczne możliwości zgrzewania metalu dzięki prezentowanemu sterownikowi zgrzewarki oporowej. Ten innowacyjny zestaw nie tylko umożliwia zgrzewanie małych elementów metalowych, ale również daje swobodę w dostosowaniu go do różnych projektów DIY. To doskonałe narzędzie dla pasjonatów elektroniki, którzy chcą tworzyć własne pakiety akumulatorów o odpowiedniej pojemności.

Dostępny w naszym sklepie sterownik do zgrzewarki ogniw zapewnia efektywną pracę i trwałe połączenia. Sterownik zgrzewarki wyposażony jest w interfejs użytkownika z wyświetlaczem 2x16 i przyciskami, co ułatwia kontrolę i dostosowanie parametrów pracy. Prezentowany zestaw składa się z dwóch płyt drukowanych (płytki sterownika i płytki wykonawczej) o wymiarach 96x50mm i 96x45mm. Zestaw nie zawiera transformatora, który jest zwykle pozyskiwany ze starych kuchenek mikrofalowych i wykorzystywany do budowy zgrzewarek ogniw DIY.

Sterownik do zgrzewarki z mikrofalówki w projektach DIY

Dostępny w naszym sklepie sterownik zgrzewarki do ogniw jest zgodny z zgrzewarkami oporowymi pracującymi na transformatorze od kuchenki mikrofalowej o mocy zbliżonej do 1 kW. To idealne rozwiązanie, które można łatwo i tanio dostosować do własnych potrzeb w projektach DIY, korzystając z transformatora dostępnego na rynku wtórnym.

Sterownik działa zgodnie z zasadą załączania obciążenia o charakterze indukcyjnym w maksimum chwilowego napięcia sieci. To innowacyjne podejście, które przewyższa tradycyjne projekty. Sterownik może być używany z różnymi transformatorami, co zwiększa jego uniwersalność. Wymienione cechy w połączeniu z łatwą konfiguracją sprawiają, że prezentowany sterownik do zgrzewarki to idealny wybór dla wszystkich pasjonatów elektroniki pragnących samodzielnie tworzyć pakiety akumulatorów.

Do pobrania:

Dokumentacja

Oryginalny artykuł. Zestaw powstał na podstawie projektu o tym samym tytule, który został opublikowany w Elektronice Praktycznej 10/2016

W Internecie można znaleźć mnóstwo amatorskich projektów zgrzewarek oporowych do łączenia małych elementów metalowych i mocowania końcówek do akumulatorów. Wszystkie te projekty bazują na przerobionym transformatorze od kuchenki mikrofalowej, który można kupić za grosze z elektronicznego złomu lub pozyskać z wyeksploatowanego sprzętu.

Transformator od mikrofalówki ma moc wystarczającą do takich zastosowań, zbliżającą się do 1 kW i łatwo oraz tanio daje się przerobić z wersji dostarczającej napięcie wysokie na to wymagane przez zgrzewarkę.

Wybrane parametry:

• idealna do zgrzewania pakietów akumulatorów

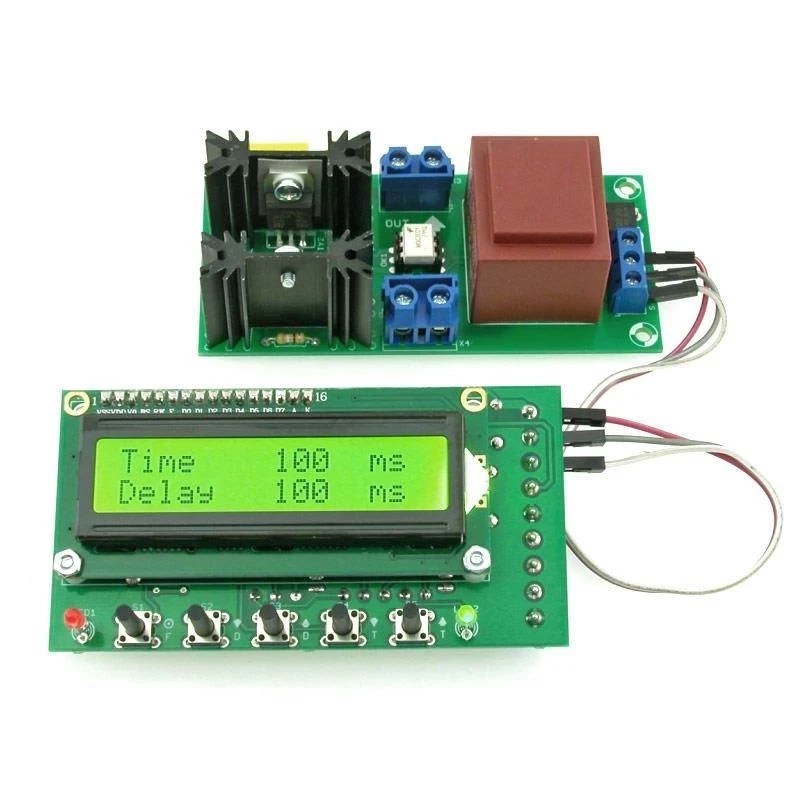

• interfejs użytkownika: wyświetlacz 2×16 i przyciski

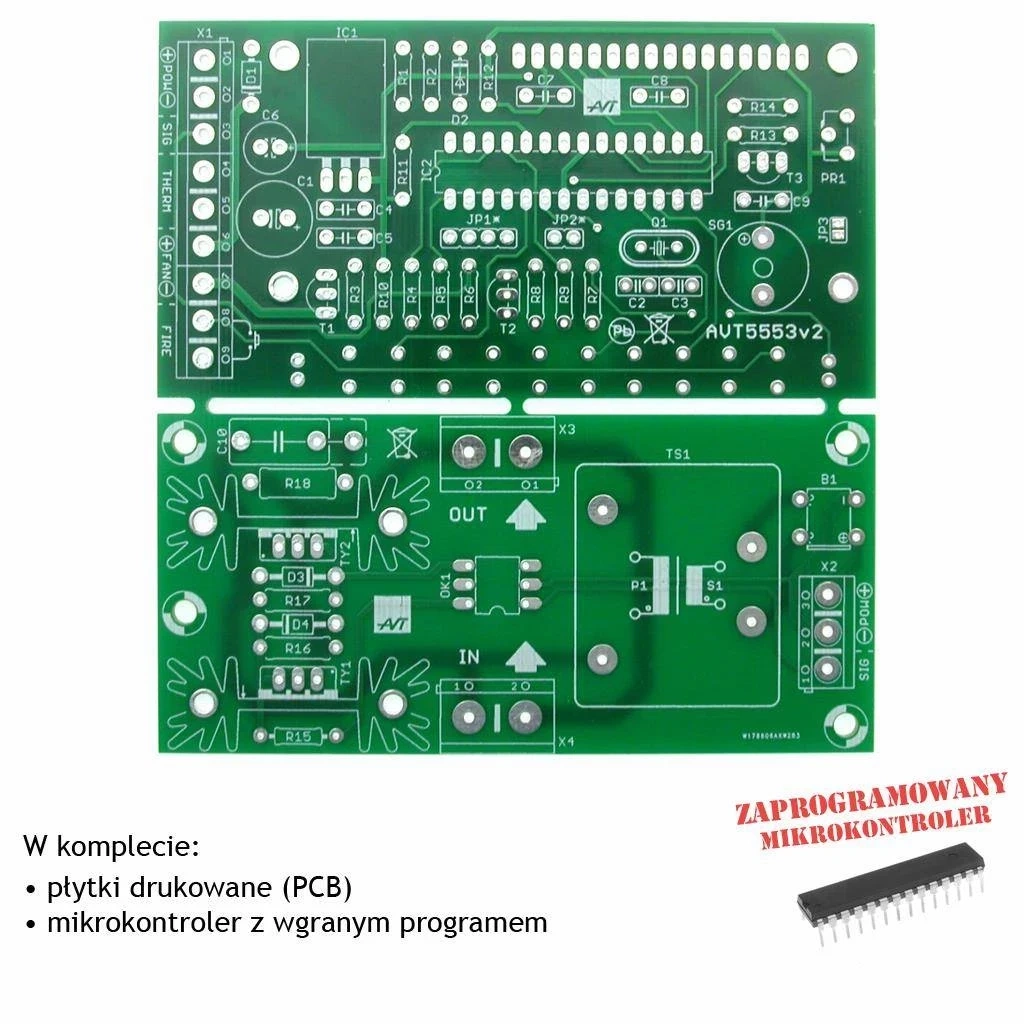

• 2 płytki drukowane (płytka sterownika i płytka wykonawcza)
• wymiary płytek: 96×50mm, 96×45mm

Projekt AVT 5553 EP 10/16

Dodatkowe uwagi:

ZESTAW NIE ZAWIERA TRANSFORMATORA OD KUCHENKI MIKROFALOWEJ
