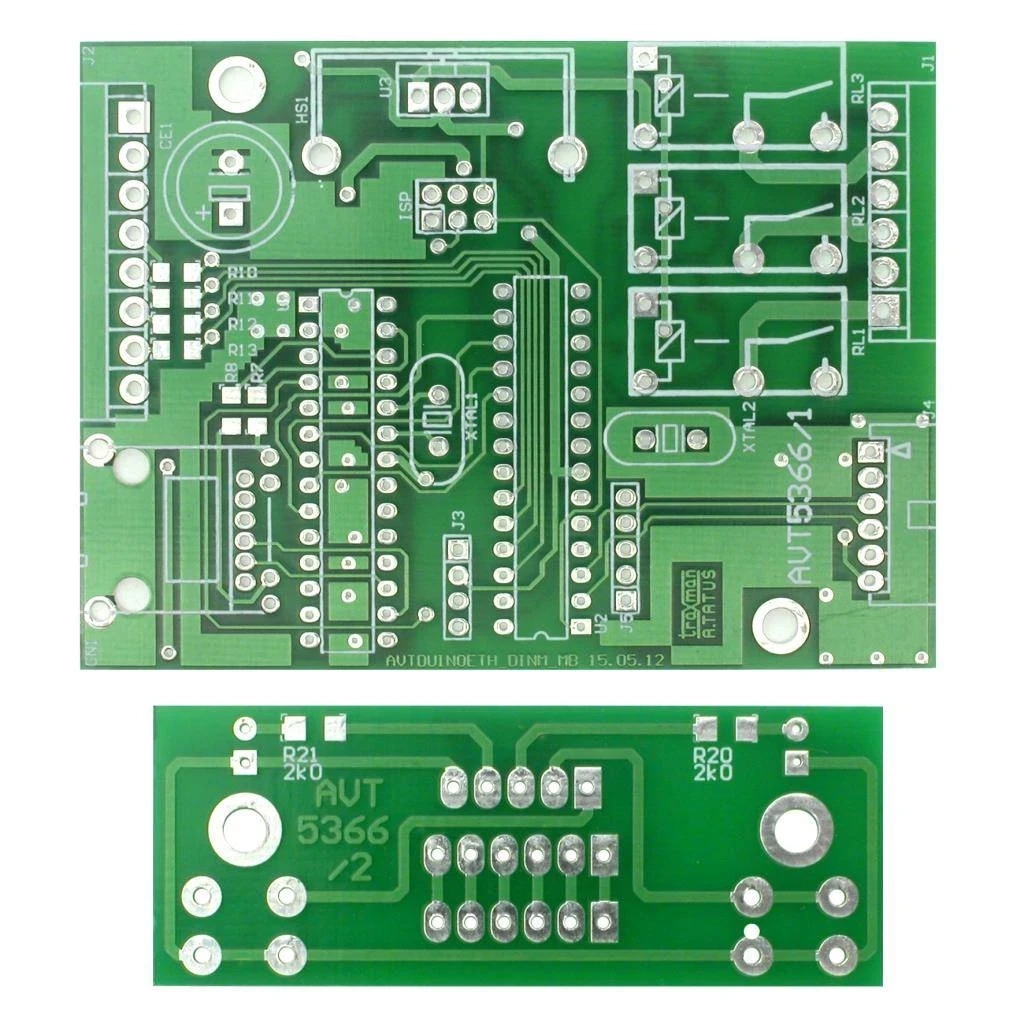

Sterownik zgodny z Arduino na szynę TH35 - PCB do projektu AVT 5366

zoom

Sterownik zgodny z Arduino na szynę TH35 - PCB do projektu AVT 5366

Sterownik AVT5366 zgodny z Arduino UNO do automatyki domowej i montażu na szynie TH35. Projekt z ATmega328, Ethernetem ENC28J60, 4 wejściami i 3 wyjściami przekaźnikowymi; wersja A zawiera płytki PCB, elementy osobno.

Sterownik zgodny z Arduino na szynę TH35 – płytki PCB AVT5366

Płytki drukowane do budowy uniwersalnego sterownika automatyki domowej zgodnego programowo z Arduino UNO.

Arduino w obudowie na szynę TH35

AVT5366 A to komplet płytek PCB do wykonania uniwersalnego sterownika zgodnego programowo z Arduino UNO. Projekt pozwala zbudować moduł do prostych systemów automatyki domowej, montowany w obudowie na szynę TH35, czyli w formacie wygodnym do pracy w rozdzielnicy lub szafce sterowniczej.

Sercem sterownika jest mikrokontroler ATmega328 taktowany zegarem 16 MHz. Płytka bazowa zawiera kontroler Ethernet ENC28J60, 4 wejścia uniwersalne, 3 wyjścia przekaźnikowe NO, interfejs USART, złącze rozszerzeń I²C oraz złącze ISP do programowania mikrokontrolera i wgrania bootloadera.

Zgodność z Arduino UNO ATmega328, programowanie w środowisku Arduino i możliwość użycia gotowych bibliotek

Ethernet i przekaźniki ENC28J60, 4 wejścia uniwersalne oraz 3 wyjścia przekaźnikowe NO

Płytki 85×62 i 55×22 mm Wariant PCB do samodzielnego skompletowania elementów sterownika i klawiatury

Karta techniczna
AVT5366

AVT5366 to projekt uniwersalnego sterownika automatyki zgodnego z Arduino UNO i przystosowanego do obudowy na szynę TH35. Układ łączy mikrokontroler ATmega328, Ethernet, wejścia uniwersalne, wyjścia przekaźnikowe i złącza komunikacyjne.

Kod projektu	AVT5366
Wersja	A – płytki drukowane PCB
Typ układu	uniwersalny sterownik zgodny z Arduino do montażu na szynie TH35
Mikrokontroler	ATmega328
Zgodność programowa	Arduino UNO
Taktowanie mikrokontrolera	16 MHz
Napięcie logiki	3,3 V
Zasilanie	6…9 V AC lub 5…10 V DC, ok. 100 mA
Stabilizator	LM2940-3.3 lub LF33
Kontroler Ethernet	ENC28J60
Gniazdo Ethernet	RJ45 z transformatorem separującym i diodami LED
Wejścia	4 wejścia uniwersalne AD0…AD3, cyfrowe lub analogowe
Wyjścia	3 wyjścia przekaźnikowe ze stykiem NO
Interfejs komunikacyjny	USART RX/TX oraz I²C
Programowanie	złącze ISP oraz złącze szeregowe do bootloadera Arduino
Sterowanie lokalne	płytka klawiatury z przyciskami i diodami LED
Obudowa	przystosowanie do obudowy na szynę DIN typu Z108
Wymiary płytek PCB	85×62 mm oraz 55×22 mm

Pobierz dokumentację PDF

Wersja

AVT5366 A – płytki PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Projekt obejmuje płytkę bazową sterownika oraz płytkę klawiatury/frontu.

Wykaz elementów

Płytka sterownika

R1, R9, R14, R16-R18: 10 kΩ SMD 1206
R2, R15: 2,0 kΩ SMD 1206
R3-R6: 49,9 Ω SMD 1206
R7, R8: 180 Ω SMD 1206
R10-R13, R19: 100 Ω SMD 1206
C1, C14, C15, C21: 10 µF SMD 1206
C2-C6, C11, C16-C20, C22: 100 nF SMD 1206
C7, C8, C12, C13: 22 pF SMD 1206
C9, C10: 10 nF SMD 1206
CE1: 2200 µF / 16 V
BR1: B10S, mostek prostowniczy SMD
D1-D3: LL4148
Q1-Q3: BC847
U1: ENC28J60 DIP-28
U2: ATmega328 DIP-28
U3: LM2940-3.3 TO-220
CN1: gniazdo RJ45 z transformatorem Ethernet
HS1: radiator HS003
ISP: złącze IDC6
J1: złącze śrubowe MC1.5_381_6H
J2: złącze śrubowe MC1.5_381_8H
J3: złącze SIP4, raster 2,54 mm
J4: złącze EH6_254H, kątowe
J5: złącze SIP5, raster 2,54 mm
L1, L2: dławik 0,1 mH SMD 1206
RL1-RL3: przekaźnik miniaturowy RM40Z/5 V
XTAL1: kwarc 25 MHz HC49S
XTAL2: kwarc 16 MHz HC49S

Płytka klawiatury

R20, R21: 2,0 kΩ SMD 1206
LD1: dioda LED 3 mm, czerwona
LD2: dioda LED 3 mm, zielona
J4A, J4B: złącze EH6 proste
J5A: złącze szpilkowe 5-pinowe, raster 2,54 mm
SW1, SW2: mikroprzełącznik 6×3 mm

Notes

Mikrokontroler pracuje z napięciem 3,3 V, dlatego sygnały doprowadzane do wejść nie mogą mieć wyższego napięcia. Przy wyższych poziomach wejściowych trzeba zastosować dzielnik lub odpowiednie dopasowanie sygnału.

Do programowania można wykorzystać złącze ISP albo złącze szeregowe RX/TX z sygnałem Reset. Przy pracy z bootloaderem Arduino potrzebne jest wgranie bootloadera oraz poprawne ustawienie fusebitów.

Przekaźniki umożliwiają przełączanie obwodów wykonawczych, ale w praktycznych instalacjach warto pozostać przy bezpiecznych niskich napięciach SELV, szczególnie w amatorskich systemach automatyki.

Uwaga: sterownik może współpracować z instalacją automatyki i obwodami wykonawczymi. Przed uruchomieniem sprawdź zasilanie, poziomy napięć wejściowych, konfigurację przekaźników, poprawność bootloadera oraz adresację sieci Ethernet. Przy obwodach 230 V wymagane są odpowiednie kwalifikacje i zachowanie zasad bezpieczeństwa.

Najczęściej zadawane pytania

Co zawiera wersja AVT5366 A?

AVT5366 A zawiera płytki PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.

Do czego służy AVT5366?

Projekt pozwala zbudować uniwersalny sterownik automatyki domowej zgodny z Arduino UNO i przeznaczony do montażu w obudowie na szynie TH35.

Czy sterownik ma Ethernet?

Tak. Projekt wykorzystuje kontroler Ethernet ENC28J60 oraz gniazdo RJ45 z transformatorem separującym.

Czy mikrokontroler jest gotowy do pracy z Arduino?

Mikrokontroler wymaga wgrania bootloadera Arduino i poprawnego ustawienia fusebitów. Po przygotowaniu może być programowany z użyciem środowiska Arduino.

Czy wejścia mogą pracować z napięciem 5 V?

Nie bezpośrednio. Mikrokontroler pracuje z napięciem 3,3 V, dlatego sygnały wejściowe nie mogą przekraczać tego poziomu bez odpowiedniego dopasowania.
