Co zawiera wersja AVT2682 A?
AVT2682 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.

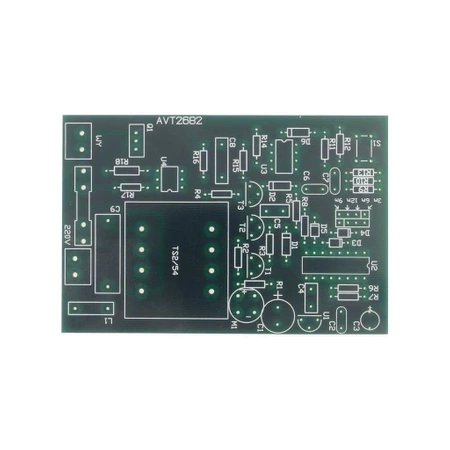

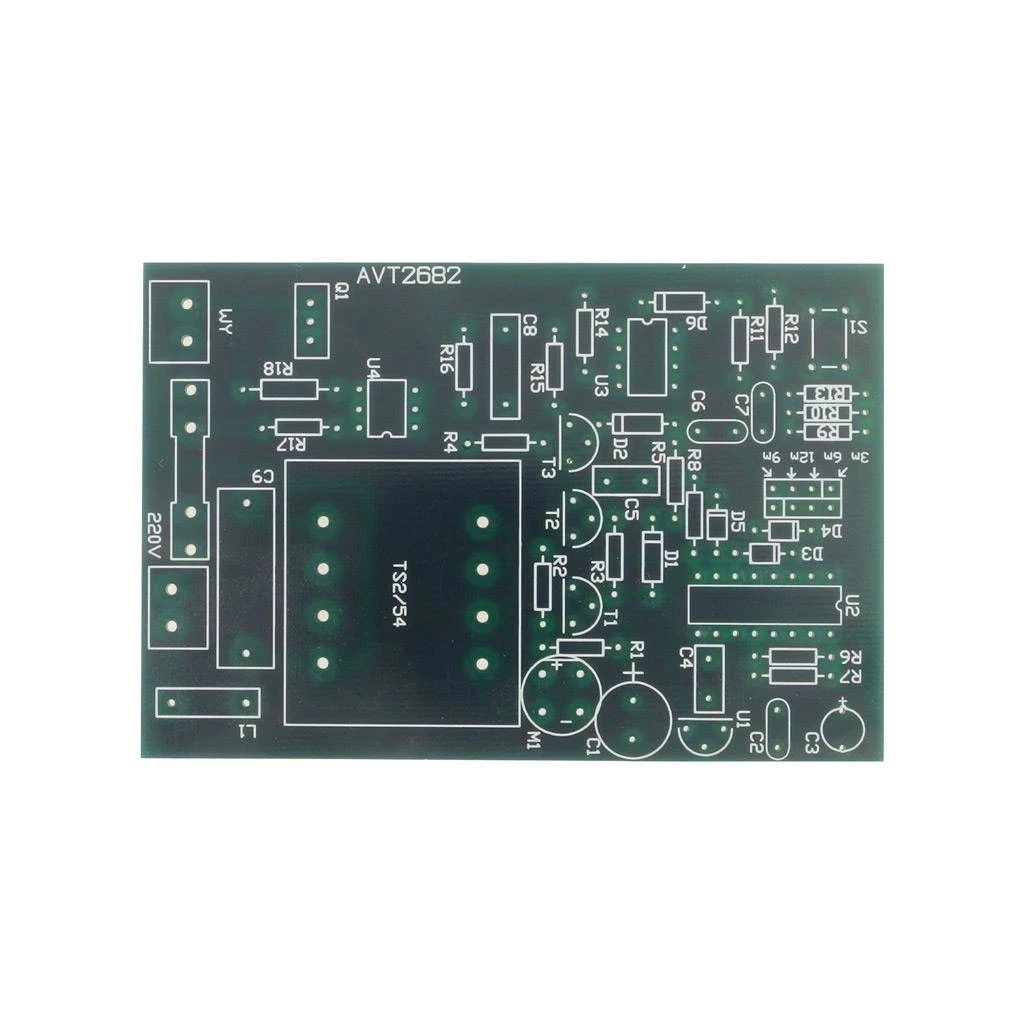

Sterownik żarówki UV z timerem i miękkim startem - PCB do projektu AVT 2682
- Sterownik AVT2682 odmierza czas naświetlania żarówki UV i zapewnia miękki start, wydłużając jej żywotność. Projekt z timerem 4060, LM358, BT136 i MOC3022; wersja A zawiera samą płytkę PCB, elementy osobno.
Sterownik żarówki UV z timerem i miękkim startem – płytka PCB AVT2682
Płytka drukowana do budowy sterownika żarówki UV do naświetlania płytek metodą fotochemiczną.
Kontrola czasu naświetlania i ochrona żarówki UV
AVT2682 A to płytka PCB do wykonania sterownika żarówki UV, przydatnego przy fotochemicznym wykonywaniu płytek drukowanych. Układ odmierza ustawiony czas naświetlania, dzięki czemu łatwiej utrzymać powtarzalne warunki pracy przy kolejnych płytkach.
Sterownik zapewnia łagodne załączanie żarówki przez krótkotrwałe sterowanie fazowe. Zmniejsza to obciążenie żarnika przy starcie, co jest szczególnie ważne przy mocniejszych żarówkach UV. Po upływie ustawionego czasu układ wyłącza odbiornik, a cały cykl można uruchomić przyciskiem START.
Timer naświetlania UV Układ 4060 odmierza ustawiony czas pracy żarówki UV
Miękki start żarówki Sterowanie fazowe ogranicza udar przy załączaniu mocnej żarówki UV
Płytka 101×68 mm Wariant PCB do samodzielnego skompletowania elementów sterownika
Karta techniczna
AVT2682
AVT2682 to projekt sterownika żarówki UV do naświetlania płytek drukowanych. Układ łączy timer, sterowanie fazowe i miękki start odbiornika sieciowego.
| Kod projektu | AVT2682 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | sterownik żarówki UV / timer naświetlania |
| Zastosowanie | fotochemiczne wykonywanie płytek drukowanych |
| Funkcja główna | odmierzanie czasu naświetlania żarówką UV |
| Funkcja ochronna | miękki start i łagodne wyłączenie żarówki |
| Typowe obciążenie | żarówka UV, typowo około 250 W |
| Układ timera | 4060 |
| Układ komparatora / przerzutnika | LM358 |
| Element wykonawczy | triak BT136 |
| Element separujący sterowanie | optotriak MOC3022 lub inny bez detekcji przejścia przez zero |
| Dostępne czasy podstawowe | 3 min, 6 min, 9 min i 12 min |
| Korekcja czasu | dobór R7; dla czasów podstawowych generator U2 około 22 Hz na nóżce 9 |
| Start cyklu | przycisk S1 START |
| Zasilacz pomocniczy | transformator sieciowy TS2/56 i stabilizator 78L12 |
| Synchronizacja sterowania | przebieg 100 Hz z układu T1 |
| Filtr w torze sieciowym | filtr LC z dławikiem L1 |
| Bezpiecznik | F1, 2 A |
| Wymiary płytki PCB | 101×68 mm |
Wersja
AVT2682 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 470 Ω
- R2, R4-R6, R8: 47 kΩ
- R3: 22 kΩ
- R7: 270 kΩ, dobrać podczas korekcji czasu
- R9, R10, R11, R13: 100 kΩ
- R12: 1 MΩ
- R14: 470 kΩ
- R15: 4,7 MΩ
- R16: 1,5 kΩ
- R17: 220 Ω
- R18: 2,7 kΩ
- C1: 1000 µF / 25 V
- C2: 100 nF
- C3: 47 µF / 16 V
- C4, C6: 100 nF MKT
- C5: 220 nF MKT
- C7: 10 nF
- C8: 1 µF MKT
- C9: 100…220 nF / 630 V
- M1: mostek prostowniczy 1 A
- D1-D6: 1N4148
- T1: BC557
- T2, T3: BC547
- Q1: BT136
- U1: 78L12
- U2: 4060
- U3: LM358
- U4: MOC3022 lub inny optotriak bez detekcji przejścia przez zero
- L1: 300 µH / 1 A
- F1: bezpiecznik 2 A z podstawką do druku
- TS1: transformator TS2/56
- J1, J2: złącza śrubowe ARK2/500
- J3, J4: pojedyncze złącza goldpin, 4 bolce + jumper
- S1: przycisk 6 mm
Notes
Układ 4060 odlicza ustawiony czas naświetlania. Podstawowe czasy pracy można wybierać złączami goldpin, a czas 9 minut jest uzyskiwany przez prostą bramkę diodową wykorzystującą jednoczesny stan logiczny na wyjściach Q13 i Q14.
Miękki start i łagodne wyłączenie są realizowane przez porównanie napięcia piłokształtnego z napięciem na kondensatorze C8. Dzięki temu triak najpierw przewodzi przez krótkie fragmenty sinusoidy, a dopiero potem przekazuje pełną moc do żarówki.
Przy pierwszym uruchomieniu warto sprawdzić część sterującą przed włożeniem optotriaka. Triak wymaga radiatora; dla żarówki około 250 W wystarcza niewielka blaszka aluminiowa, ale przy innej mocy obciążenia chłodzenie trzeba dobrać do warunków pracy.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Uwaga: promieniowanie UV może być szkodliwe dla oczu i skóry. Żarówka UV powinna pracować w zamkniętej, nieprzepuszczającej światła obudowie, która uniemożliwia przypadkowe patrzenie na źródło UV podczas naświetlania.
Najczęściej zadawane pytania
Do czego służy AVT2682?
Projekt pozwala zbudować sterownik żarówki UV do fotochemicznego naświetlania płytek drukowanych. Układ odmierza czas ekspozycji i zapewnia miękki start żarówki.
Jakie czasy pracy można ustawić?
Podstawowe czasy to 3, 6, 9 i 12 minut. Korekcję czasu wykonuje się przez dobór rezystora R7.
Po co zastosowano miękki start?
Miękki start ogranicza gwałtowne załączenie mocnej żarówki UV, co zmniejsza udar prądowy i pomaga wydłużyć czas jej eksploatacji.
Czy układ wymaga obudowy?
Tak. Układ pracuje z napięciem sieciowym i źródłem UV, dlatego po uruchomieniu musi znaleźć się w izolacyjnej, zamkniętej obudowie zabezpieczającej użytkownika przed napięciem i promieniowaniem UV.
