Sterownik wentylatora z czujnikiem wilgotności 20-90% RH - zlutowany KIT AVT 1855
- Automatyczne sterowanie wentylatorem po wzroście wilgotności w łazience, kuchni lub pomieszczeniu technicznym. AVT1855 C to zlutowany układ wymagający zasilania 230 VAC, czujnika DHT11 i bezpiecznej zabudowy.
Automatyczny sterownik wentylacji z DHT11 - zlutowany AVT1855
Zlutowany sterownik wentylatora do integracji z czujnikiem wilgotności, zasilaniem 230 VAC i bezpieczną obudową.
Zlutowany sterownik wentylatora reagujący na wilgotność
AVT1855 C to zlutowany sterownik wentylatora, który automatycznie załącza wyciąg po przekroczeniu ustawionego poziomu wilgotności powietrza. Czujnik DHT11 umożliwia pomiar w miejscu, w którym wilgotność rośnie najszybciej, co poprawia praktyczną skuteczność wentylacji.
Próg załączenia ustawia się potencjometrem PR1 w zakresie 20–90% RH, a wyłączenie następuje po spadku wilgotności o około 3%. Wersja C wymaga podłączenia zasilania 230 VAC, czujnika, wentylatora albo innego elementu wykonawczego oraz montażu w bezpiecznej obudowie. To zlutowany układ do integracji, a nie kompletne urządzenie instalacyjne z obudową i przewodami.
Karta techniczna
AVT1855
Zlutowany sterownik wentylatora z czujnikiem wilgotności DHT11, regulowanym progiem załączenia i wyjściem przekaźnikowym.
| Kod projektu | AVT1855 |
| Wersja | C – zlutowany układ |
| Funkcja | automatyczne sterowanie wentylatorem według wilgotności powietrza |
| Zakres progu załączenia | 20–90% RH |
| Czujnik | DHT11, czujnik temperatury i wilgotności |
| Histereza wyłączenia | około 3% RH poniżej progu |
| Zasilanie modułu | 230 VAC, z transformatorem separującym część sterującą |
| Wyjście | przekaźnik 8 A / 230 V |
| Mikrokontroler | ATtiny13, zaprogramowany do projektu |
| Sygnalizacja | LD1 zielona, LD2 czerwona |
| Płytka PCB | 46×85 mm |
Wersja

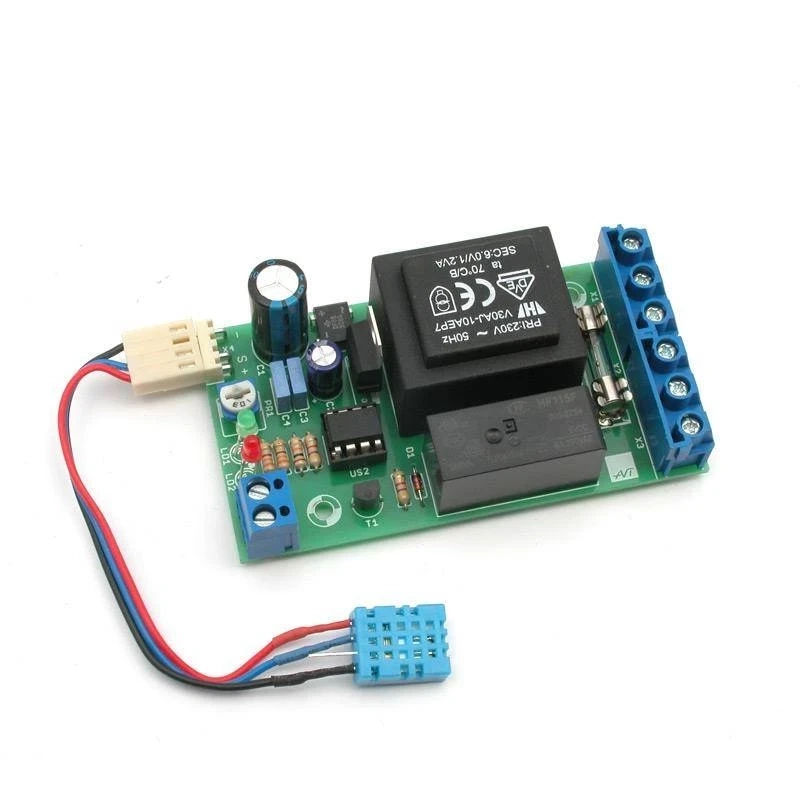

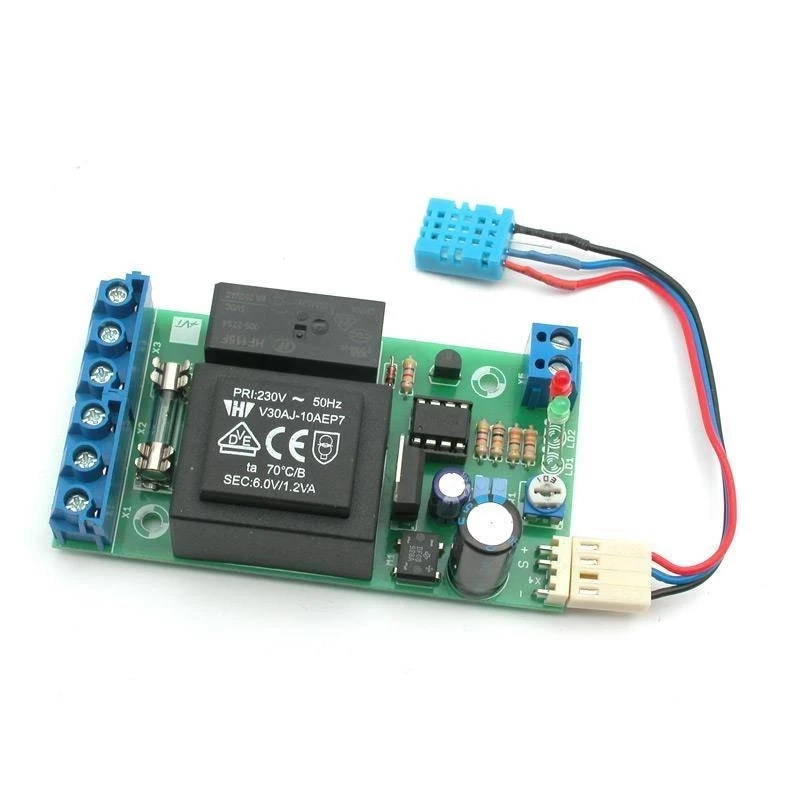

AVT1855 C – zlutowany układ. Wersja zawiera zmontowany sterownik wentylatora z zaprogramowanym ATtiny13, czujnikiem DHT11, transformatorem 6 V / 1,2 VA, stabilizatorem 7805, przekaźnikiem 5 V, mostkiem prostowniczym, bezpiecznikiem, potencjometrem progu, diodami LED i złączami. Układ wymaga podłączenia 230 VAC, wentylatora lub innego obciążenia oraz montażu w bezpiecznej obudowie.
Notes
Czujnik DHT11 mierzy wilgotność w czasie rzeczywistym. Próg załączenia przekaźnika ustawia się potencjometrem PR1.
Wentylator uruchamia się po osiągnięciu ustawionego progu wilgotności i pracuje do momentu spadku wilgotności o około 3% RH.
Styki przekaźnika wyprowadzone na złącza X2 i X3 są od siebie galwanicznie odizolowane, dlatego moduł może sterować także wentylatorami lub elementami wykonawczymi zasilanymi różnymi napięciami.
Zlutowany układ nie jest gotowym urządzeniem instalacyjnym. Do pracy wymaga obudowy, przewodów, zabezpieczeń, poprawnego montażu czujnika i podłączenia przez osobę z kwalifikacjami.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1855 C to zlutowany sterownik wentylatora z zaprogramowanym ATtiny13, czujnikiem DHT11, transformatorem, stabilizatorem, przekaźnikiem, złączami, diodami LED i elementami zasilania.
Nie. To zlutowany układ do montażu w obudowie lub własnej instalacji. Wymaga podłączenia zasilania 230 VAC, czujnika, wentylatora i zabezpieczeń przez osobę z kwalifikacjami.
Próg załączenia wentylatora można regulować potencjometrem PR1 w zakresie 20–90% RH.
Tak, jeśli zostanie poprawnie podłączony przez odizolowane styki przekaźnika i mieści się w parametrach obciążenia. Zasilanie modułu nadal wymaga 230 VAC.
Tak. Czujnik można zamontować przy obudowie albo na trzyżyłowym przewodzie zakończonym wtyczką pasującą do złącza czujnika.
