Sterownik wentylatora z czujnikiem wilgotności 20-90% RH - PCB i mikroprocesor do projektu AVT 1855
- Sterownik wentylatora uruchamia wyciąg po przekroczeniu ustawionego progu wilgotności 20-90% RH. Wersja A+ zawiera PCB i zaprogramowany ATtiny13; pozostałe elementy kompletujesz osobno.
Automatyczny sterownik wentylacji z DHT11 - płytka PCB i zaprogramowany mikrokontroler do AVT1855
Płytka PCB i zaprogramowany ATtiny13 do wykonania sterownika wentylatora reagującego na wzrost wilgotności powietrza.
Sterowanie wentylatorem po przekroczeniu progu wilgotności
AVT1855 automatycznie uruchamia wentylator wyciągowy, gdy wilgotność względna w pomieszczeniu przekroczy ustawioną wartość. Czujnik DHT11 można umieścić bliżej miejsca powstawania pary wodnej, np. przy kabinie prysznicowej, wannie lub strefie gotowania, co poprawia szybkość reakcji względem wentylatora z czujnikiem zamontowanym daleko w kanale wentylacyjnym.
Próg załączenia ustawia się potencjometrem PR1 w zakresie 20–90% RH. Po uruchomieniu wentylator pracuje do momentu, aż wilgotność spadnie o około 3%. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny13 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1855
Sterownik wentylatora z czujnikiem wilgotności DHT11, regulowanym progiem załączenia i wyjściem przekaźnikowym.
| Kod projektu | AVT1855 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | automatyczne sterowanie wentylatorem według wilgotności powietrza |
| Zakres progu załączenia | 20–90% RH |
| Czujnik | DHT11, czujnik temperatury i wilgotności |
| Histereza wyłączenia | około 3% RH poniżej progu |
| Zasilanie modułu | 230 VAC, z transformatorem separującym część sterującą |
| Wyjście | przekaźnik 8 A / 230 V |
| Mikrokontroler | ATtiny13, zaprogramowany do projektu |
| Sygnalizacja | LD1 zielona, LD2 czerwona |
| Płytka PCB | 46×85 mm |
Wersja

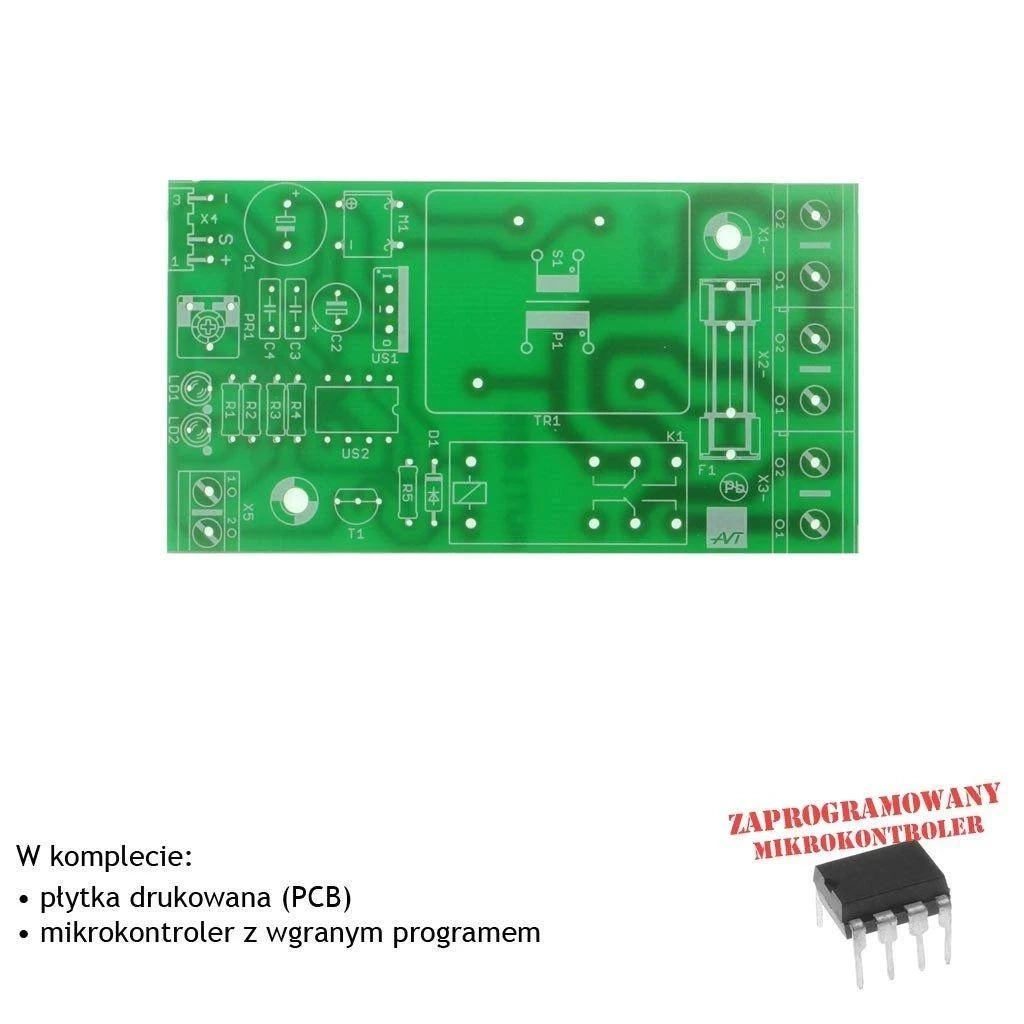

AVT1855 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny13 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1, R2: 330 Ω
- R3: 10 kΩ
- R4, R5: 4,7 kΩ
- PR1: potencjometr montażowy 10 kΩ
- C1: 1000 µF
- C2: 100 µF
- C3, C4: 100 nF / 63 V
- D1: 1N4148
- LD1: LED 3 mm zielona
- LD2: LED 3 mm czerwona
- US1: 7805
- T1: BC547 lub podobny
- M1: mostek prostowniczy DF08
- K1: przekaźnik 5 V
- TR1: transformator 6 V / 1,2 VA
- F1: bezpiecznik 100 mA
- X1–X3: złącza ARK2/7,5 mm
- X4: złącze 403-04TR
- X5: złącze ARK2/5 mm
Notes
Czujnik DHT11 mierzy wilgotność w czasie rzeczywistym. Próg załączenia przekaźnika ustawia się potencjometrem PR1.
Wentylator uruchamia się po osiągnięciu ustawionego progu wilgotności i pracuje do momentu spadku wilgotności o około 3% RH.
Zielona dioda LD1 sygnalizuje dołączenie modułu do sieci. Czerwona dioda LD2 sygnalizuje odbiór danych z czujnika, pracę sterownika oraz stan załączenia przekaźnika.
Złącze X5 pozwala podłączyć przycisk zwierny do ręcznego wyłączenia wentylatora, gdy nie nastąpi automatyczne wyłączenie po spadku wilgotności.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1855 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny13 przygotowany do projektu. Pozostałe elementy, w tym czujnik DHT11, transformator, przekaźnik, złącza i elementy bierne, trzeba skompletować osobno.
Próg załączenia wentylatora można regulować potencjometrem PR1 w zakresie 20–90% RH.
Wentylator pracuje do chwili, gdy wilgotność w pomieszczeniu spadnie o około 3% RH poniżej ustawionego progu.
Tak. Czujnik można zamontować przy obudowie albo na trzyżyłowym przewodzie zakończonym wtyczką pasującą do złącza czujnika.
Tak. Moduł jest zasilany z 230 VAC, dlatego montaż, obudowa, przewody, zabezpieczenia i podłączenie wentylatora wymagają kwalifikacji oraz zachowania zasad bezpieczeństwa.
