Sterownik wentylatora 12 V - termostat z regulowanym progiem - zlutowany KIT AVT 1564
- Steruj małym wentylatorem 12 V zależnie od temperatury. AVT1564 C to zlutowany termostat z regulowanym progiem, do montażu w obudowie lub urządzeniu.
Sterownik wentylatora 12 V - termostat z regulowanym progiem - zlutowany AVT1564
Zlutowany sterownik wentylatora 12 VDC do uruchamiania chłodzenia po przekroczeniu ustawionej temperatury.
Zlutowany termostat do wentylatora 12 V

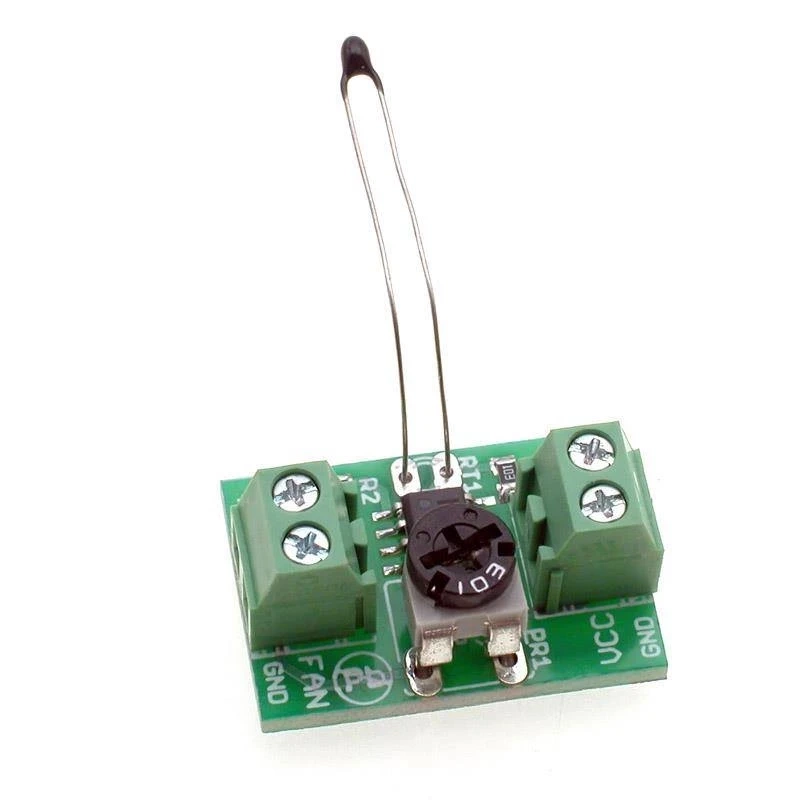

AVT1564 C to zlutowany układ sterownika wentylatora 12 VDC pracujący jako prosty termostat. Po przekroczeniu progu ustawionego potencjometrem PR1 sterownik załącza wentylator podłączony do złącza FAN.
Czujnikiem temperatury jest termistor NTC 10 kΩ, a układ LM358 porównuje napięcie z dzielnika termistorowego z nastawą progu. Wersja C wymaga zasilania 12 VDC, podłączenia wentylatora 12 V o poborze do 100 mA / 1 W, ustawienia progu działania oraz montażu w obudowie lub własnym urządzeniu.
Karta techniczna
AVT1564
Zlutowany sterownik wentylatora 12 VDC z komparatorem LM358, czujnikiem NTC 10 kΩ, regulowanym progiem załączenia i tranzystorowym wyjściem FAN.
| Wersja | C – zlutowany układ |
| Funkcja | termostatyczne sterowanie wentylatorem |
| Napięcie wentylatora | 12 VDC |
| Zasilanie układu | 12 VDC |
| Maksymalny prąd wentylatora | 100 mA / 1 W |
| Czujnik temperatury | NTC 10 kΩ |
| Regulacja progu | potencjometr PR1 10 kΩ |
| Układ porównujący | LM358 |
| Element wykonawczy | BC817 |
| Płytka PCB | 25×17 mm |
Wersja
AVT1564 C – zlutowany układ. Wersja zawiera zmontowany sterownik wentylatora 12 V z komparatorem LM358, termistorem NTC i tranzystorowym wyjściem FAN. Układ jest przeznaczony do montażu w obudowie lub własnym urządzeniu i wymaga podłączenia zasilania 12 VDC, wentylatora oraz ustawienia progu załączenia.
Notes
Termistor NTC 10 kΩ powinien znajdować się możliwie blisko miejsca, którego temperaturę ma nadzorować układ. Jego rezystancja maleje wraz ze wzrostem temperatury.
Próg załączenia wentylatora ustawia się potencjometrem PR1. Po przekroczeniu ustawionej temperatury wyjście komparatora steruje tranzystorem T1, który załącza wentylator na złączu FAN.
Do złącza VCC należy doprowadzić zasilanie 12 VDC z zachowaniem polaryzacji. Do złącza FAN można podłączyć mały wentylator 12 V o poborze do 100 mA / 1 W.
Wersja C nie jest kompletnym urządzeniem w obudowie. Trzeba zapewnić mocowanie płytki, właściwe położenie czujnika temperatury, prowadzenie przewodów wentylatora i ochronę układu przed zwarciem.
Uwaga: Wyjście FAN jest przeznaczone do małego wentylatora 12 V o poborze do 100 mA / 1 W. Podłączenie większego obciążenia może uszkodzić tranzystor wykonawczy.
Najczęściej zadawane pytania
AVT1564 C to zlutowany układ sterownika wentylatora 12 V z komparatorem LM358, termistorem NTC i tranzystorem wykonawczym. Wymaga podłączenia zasilania 12 VDC, wentylatora oraz montażu w obudowie lub własnym urządzeniu.
Nie. To zlutowany termostat do zabudowy. Trzeba zapewnić zasilanie, podłączyć wentylator, ustawić próg działania i zamontować układ w docelowej obudowie lub urządzeniu.
Sterownik jest przeznaczony do małego wentylatora 12 VDC o poborze prądu do 100 mA, czyli mocy do 1 W.
Próg załączenia ustawia się potencjometrem PR1. Najlepiej wykonać regulację po zamontowaniu termistora w miejscu, którego temperatura ma decydować o pracy wentylatora.
