Sterownik wentylatora 12 V - termostat z regulowanym progiem - PCB do projektu AVT 1564
- Steruj wentylatorem 12 V zależnie od temperatury i ustawionego progu załączenia. AVT1564 A to płytka PCB do termostatu wentylatora; elementy kompletujesz osobno.
Sterownik wentylatora 12 V - termostat z regulowanym progiem - płytka PCB do AVT1564
Pozwala zbudować mały sterownik wentylatora 12 VDC, który uruchamia chłodzenie po przekroczeniu ustawionej temperatury.
Termostat do wentylatora 12 VDC
AVT1564 to niewielki sterownik wentylatora 12 V, który pracuje jako termostat. Układ włącza wymuszone chłodzenie po wzroście temperatury i wyłącza wentylator po jej obniżeniu, pomagając utrzymać stabilne warunki pracy nadzorowanego urządzenia.
Próg załączenia ustawia się potencjometrem PR1. Termistor NTC 10 kΩ reaguje na temperaturę, wzmacniacz operacyjny LM358 pracuje jako komparator, a tranzystor BC817 załącza wentylator podłączony do złącza FAN. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, termistor, złącza i potencjometr trzeba skompletować osobno.
Karta techniczna
AVT1564
Sterownik wentylatora 12 VDC z komparatorem LM358, czujnikiem NTC 10 kΩ, regulowanym progiem załączenia i tranzystorowym wyjściem FAN.
| Wersja | A – płytka drukowana PCB |
| Funkcja | termostatyczne sterowanie wentylatorem |
| Napięcie wentylatora | 12 VDC |
| Zasilanie układu | 12 VDC |
| Maksymalny prąd wentylatora | 100 mA / 1 W |
| Czujnik temperatury | NTC 10 kΩ |
| Regulacja progu | potencjometr PR1 10 kΩ |
| Układ porównujący | LM358 |
| Element wykonawczy | BC817 |
| Płytka PCB | 25×17 mm |
Wersja

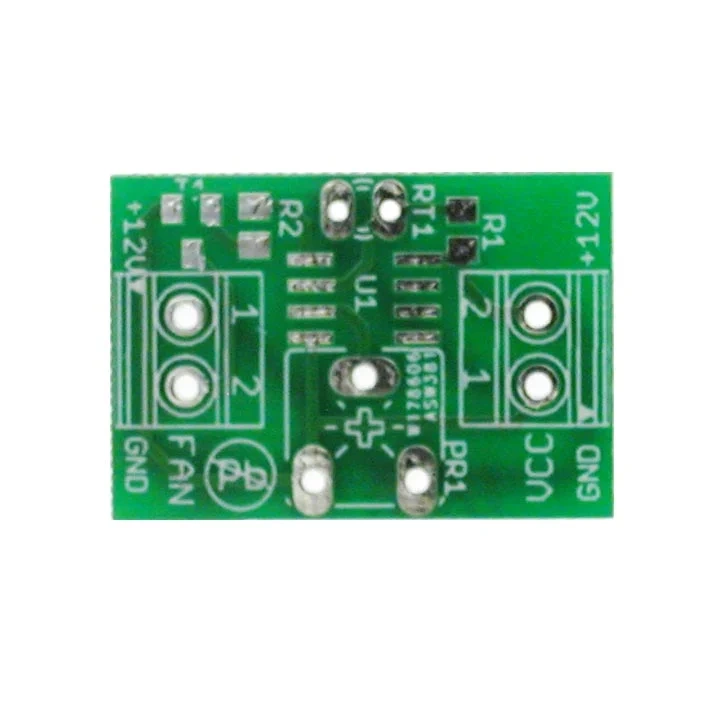

AVT1564 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 10 kΩ SMD 0805
- R2: 330 Ω SMD 0805
- PR1: potencjometr montażowy 10 kΩ
- RT1: termistor NTC 10 kΩ
- U1: LM358 SO8
- T1: BC817 SOT23
- VCC, FAN: złącze ARK2/3,5 mm
Notes
LM358 pracuje jako komparator napięcia. Napięcie z dzielnika z termistorem RT1 jest porównywane z napięciem odniesienia ustawionym potencjometrem PR1.
Po wzroście temperatury rezystancja termistora NTC maleje. Gdy próg zostanie przekroczony, wyjście komparatora przez tranzystor T1 załącza wentylator podłączony do złącza FAN.
Montaż obejmuje głównie elementy SMD, dlatego warto zacząć od układu LM358, następnie przylutować pozostałe elementy SMD, a na końcu złącza VCC i FAN.
Do złącza VCC należy doprowadzić zasilanie 12 VDC z zachowaniem polaryzacji. Do złącza FAN podłącza się wentylator 12 V o poborze nieprzekraczającym 100 mA / 1 W.
Uwaga: Wyjście FAN jest przeznaczone do małego wentylatora 12 V o poborze do 100 mA / 1 W. Przekroczenie tego obciążenia może uszkodzić tranzystor wykonawczy.
Najczęściej zadawane pytania
AVT1564 A zawiera wyłącznie płytkę PCB do projektu sterownika wentylatora 12 V. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ porównuje napięcie z dzielnika z termistorem NTC z progiem ustawionym potencjometrem PR1. Po przekroczeniu ustawionej temperatury tranzystor T1 włącza wentylator.
Sterownik jest przeznaczony do wentylatora 12 VDC o poborze prądu do 100 mA, czyli mocy do 1 W.
Nie. AVT1564 jest układem analogowym z komparatorem LM358, termistorem NTC i tranzystorem wykonawczym, więc nie wymaga mikrokontrolera ani wgrywania programu.
